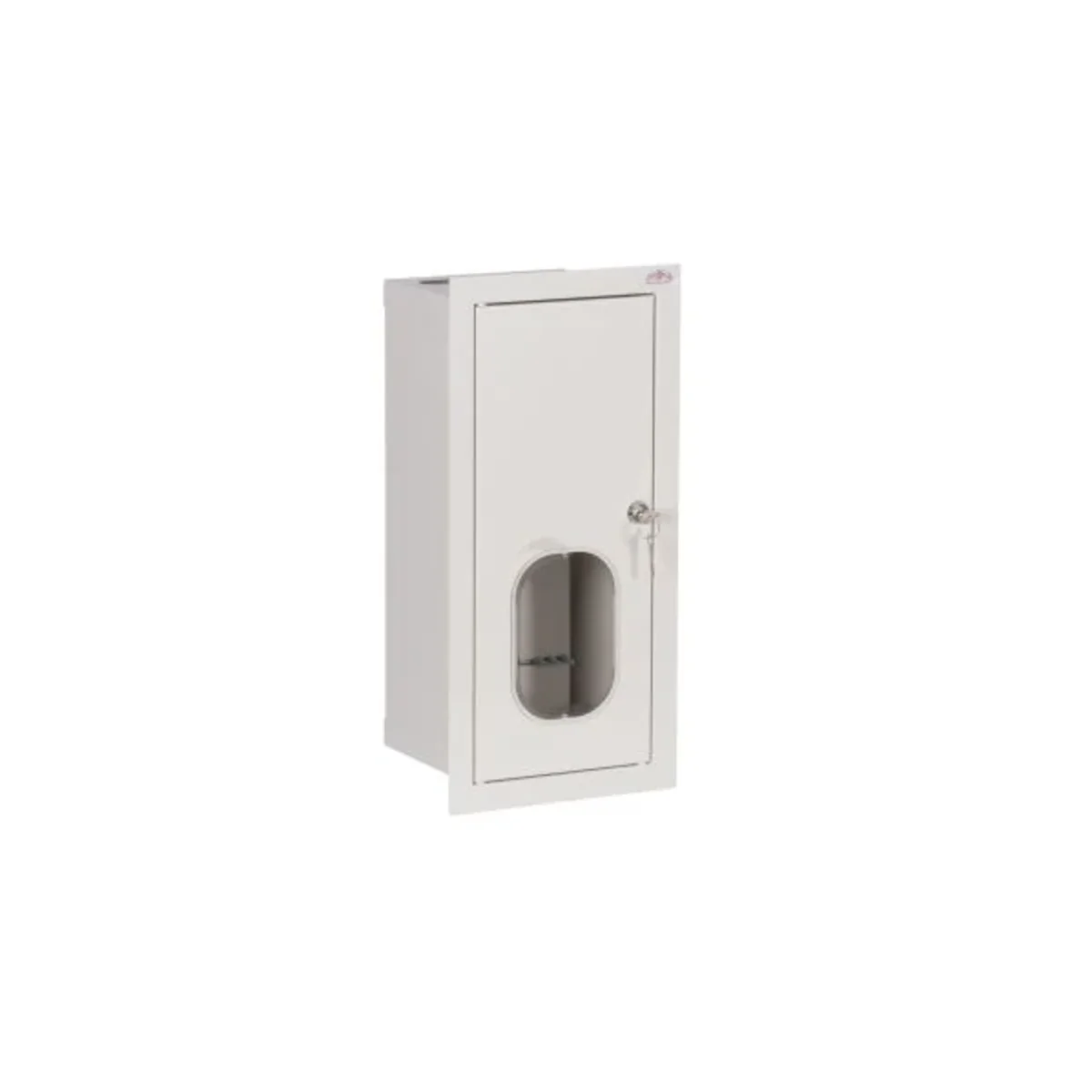

Cuadro de contadores metálico empotrado RL 1F6 ZSZ RL 1F 6 ZSZ

Aplicación:

Los cuadros de distribución interiores de baja tensión, según el tipo de equipo instalado, pueden, junto con la distribución de electricidad, realizar las siguientes funciones: - control de dispositivos eléctricos - control y supervisión del proceso de producción< br>
Método de instalación: instalación en pared
Condiciones de funcionamiento: humedad del aire ÷ 50%
Temperatura ambiente: máx. 40°C min -5°C
Mantenimiento de la carcasa del cuadro de BT:
< br>Chapa de acero de 1 mm de espesor, con una capa protectora lacada en color RAL 9002, aplicada electrostáticamente.

Parámetros eléctricos:

Corriente continua nominal:
- especificada en la ficha del catálogo In< 100 A
tensión nominal de conmutación: Un=380 V < br>tensión nominal de aislamiento: Ui=500V
clase de protección: I
nivel de protección: IP 31

El conjunto estándar incluye:< br>
Cubierta de chapa de acero
cubierta de protección
puerta cerrada con pestillo o cerradura, maciza o con vidrio
base de plástico, base para contador monofásico y/o trifásico
Carril TH 35/7.5
rieles de terminales con aisladores
juego de tornillos + tuercas
cable de protección
tapones de plástico redondos y rectangulares
juego de pegatinas con instrucciones de montaje
