Conector de carril pasante SET AAP11 6/1.5/24C 2506370000

Name: Conector de carril pasante SET AAP11 6/1.5/24C
Brand: WEIDMULLER
SKU: TES207WEID
Price: 168.15 PLN
Availability: BackOrder

local index:

TES207WEID

Catalog number:

2506370000

EAN code:

4050118520750

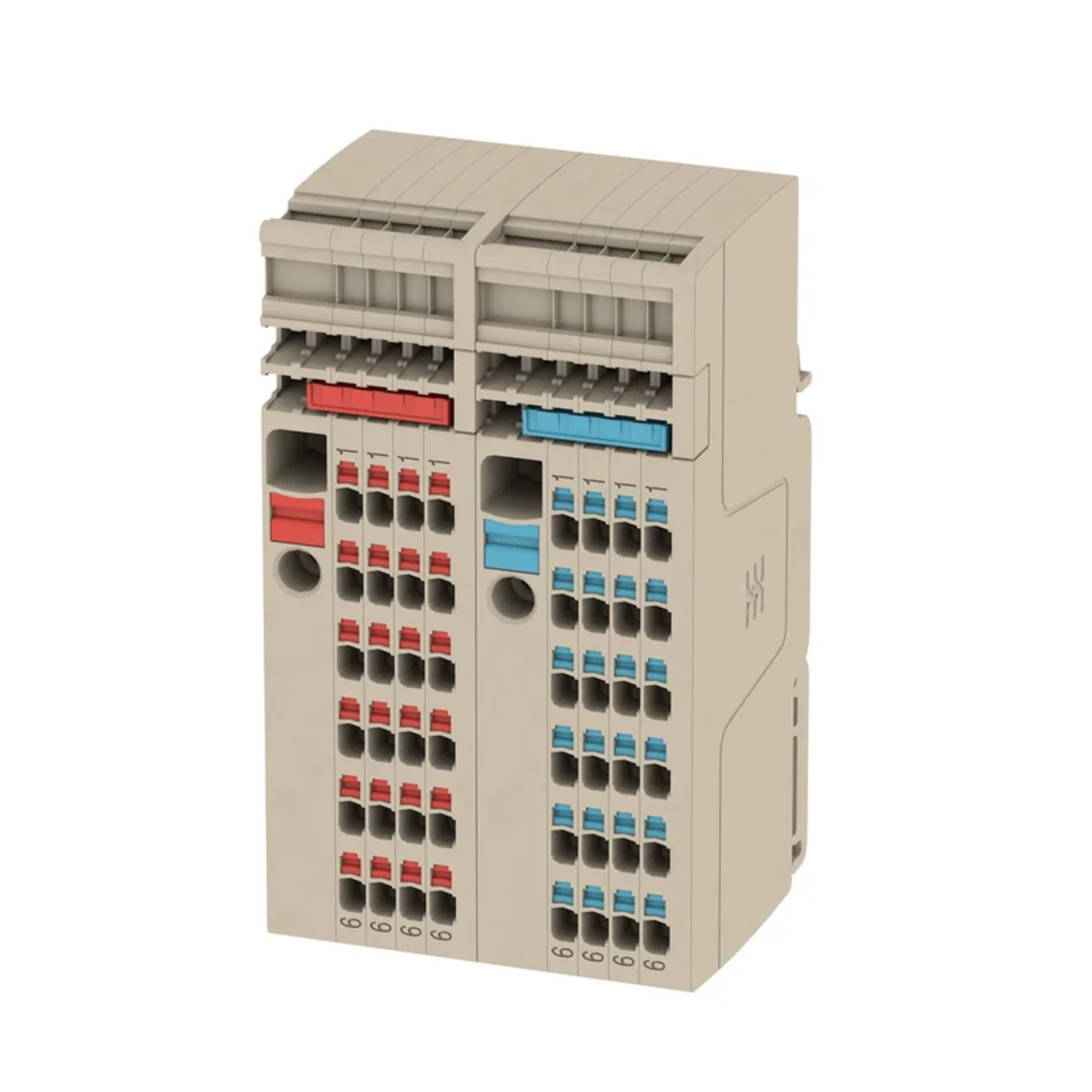

Click on the photo to enlarge

Manufacturer: WEIDMULLER

Profundidad [mm]: 47

Categoría de sobrevoltaje: III

Color: Beige

See full description

Price:

168,15 zł

bruto / pcs.

(including VAT 23%)

up to 4 weeks

On request

Quantity pcs.

(multiplicity:

)

Add to inquiry

Add to clipboard

Ask about the product

Product description Technical data Manufacturer details

Product description

Conector pasamurosSET AAP11 6/1.5/24C

Temperaturas

Temperatura de almacenamiento td>	-25 °C...55 °C
temperatura de funcionamiento a largo plazo, mín.	-60 °C
temperatura de uso prolongado, máx.	130 °C

Información general

< td>Carril < td>Carril de soporte

Estándares	De acuerdo con los requisitos de IEC 60947-7-1
TS 35
Instrucciones de montaje	Carril de soporte
Sección transversal de conexión de cable AWG, mín.	AWG 22
Sección transversal de conexión de cable AWG, máx. .	AWG 8
Tipo de montaje	push-in
Consejos de instalación
lados abiertos	lado derecho
tipo de montaje	TS 35

Cables engarzados (siguiente conexión)

< td>0,5 mm < tr> < /tr>

Longitud de aislamiento, siguiente conexión	8 mm
Conexión de cable cruzado AWG, siguiente conexión, máx.	AWG 14
Conexiones de cables cruzados AWG, siguiente conexión, mín.	AWG 26
Conexiones de cables cruzados , cable fino, siguiente conexión, máx.	1,5 mm
Cruce las conexiones de los cables, cable fino, siguiente conexión, mín.
Sección de conexión de cable, monofilar, conexión posterior, máx.	1,5 mm
Sección de conexión de cable, monofilar, conexión consecutiva, mín.	0,5 mm
Sección de conexión de cable, multifilar, conexión posterior, máx.	1,5 mm
Sección de conexión del cable, multifilar, siguiente conexión, mín.	0,5 mm
Tipo de conexión, siguiente conexión	PUSH IN
Zona de sujeción, siguiente conexión, máx. .	1,5 mm
Zona de sujeción, siguiente conexión, mín.	0,14 mm
Tamaño de la hoja, siguiente conexión	0,4 x 2,0 mm
Dirección de conexión de la siguiente conexión	arriba
sección de la conexión de cable, de hilo fino con extremos Conector de cable DIN 46228/1, conexión adicional, máx. /1, conexión adicional, mín.< /td>	0,5 mm
sección transversal dimensionada de otra conexión	1,5 ;mm

Datos nominales

< td>3

Sección transversal de medición	6 mm²
Tensión nominal	500 V
Corriente nominal	41 A
corriente al cable máximo	41 A
Estándares	Según los requisitos de IEC 60947 -7-1
Resistencia aparente según IEC 60947-7-x	0,78 mΩ
Tensión transitoria nominal	6 kV
Pérdida de potencia de acuerdo con los requisitos de IEC 60947-7-x	1,31W
Categoría de sobretensión	III
Grado de contaminación

Parámetros del sistema

< td>número de niveles por nivel < /tr> < td>No

Se requiere placa de cierre	No
Número de potenciales	2
1
Número de terminales por nivel	50
Número de potenciales en fila	2
niveles puenteados internamente	No
Conexión PE< /td>	No
Bus	TS 35
N función	No
Función PE	No
Función PEN

Odległość między osiami otworów

0 mm
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej

6 ... 0.5 mm²
Przekrój przyłączanego przewodu jednodrutowego

6 ... 0.5 mm²
Prąd znamionowy In

41 A
Rodzaj połączenia elektrycznego 1

Połączenie wtykowe
Liczba biegunów

10
Sposób montażu

Szyna montażowa DIN TH-35 mm
Zakres temperatur pracy

130 ... -60 °C
Bezhalogenowe

Sí
Wysokość

85.5 mm
Wymagana płytka zamykająca

No
Przezroczysty

No
