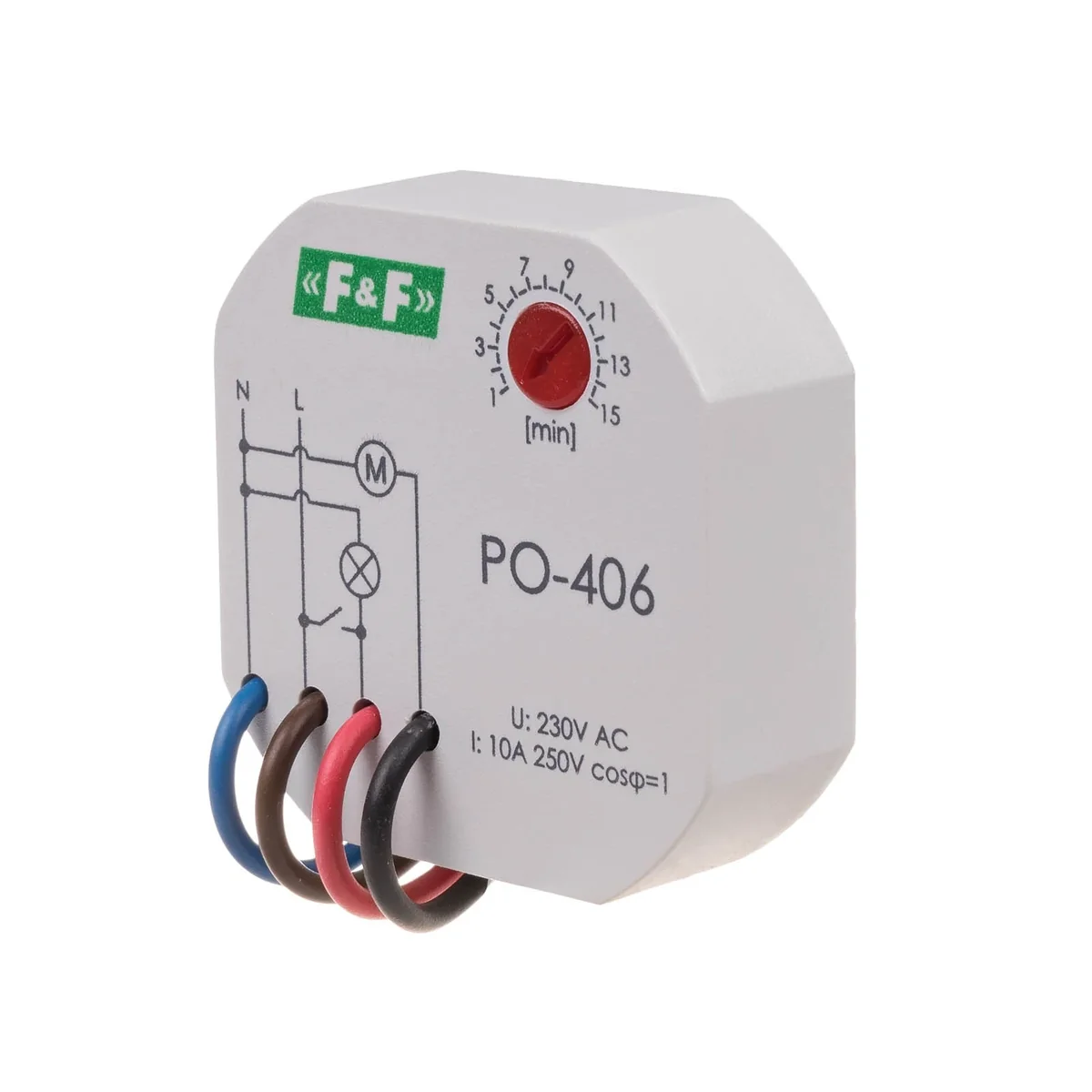

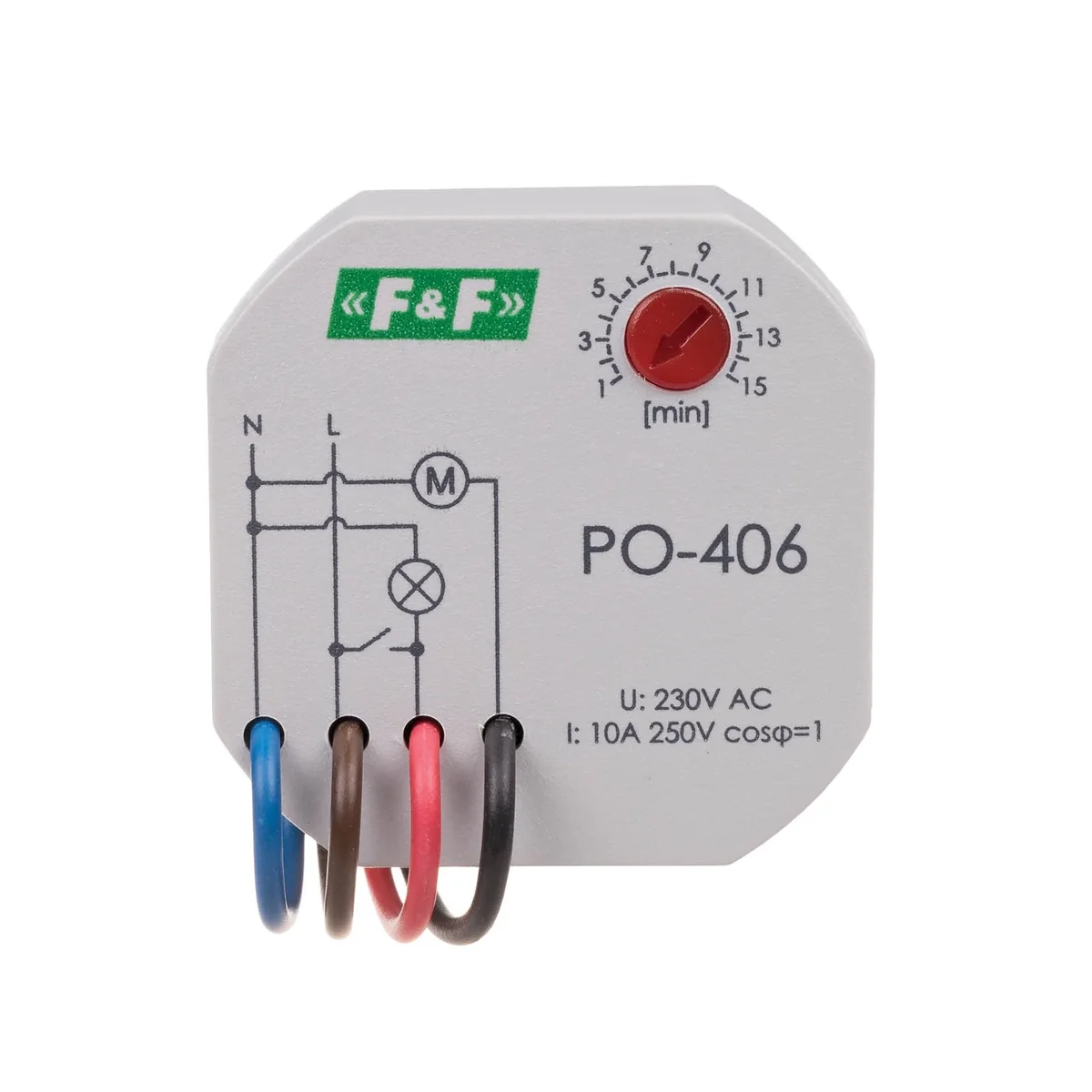

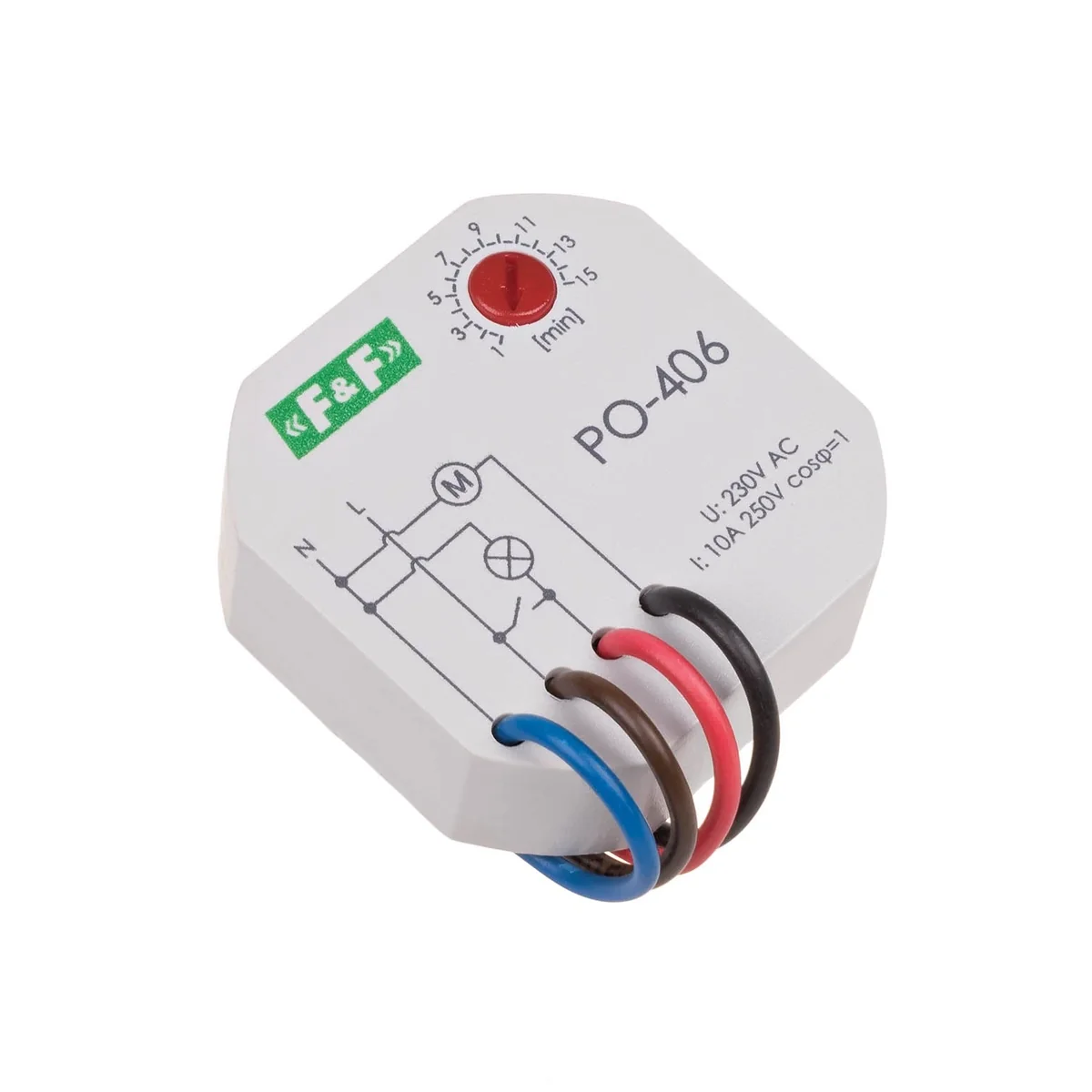

Relé temporizador PO-406 PO-406

Propósito
Los relés de tiempo con caída retardada se utilizan para mantener el suministro de energía al receptor controlado durante un período de tiempo específico después de la pérdida de voltaje de control, p.e. en sistemas de ventilación de baños donde se mantiene el funcionamiento ventilador - encendido con la iluminación - durante un período específico tiempo después de apagar la iluminación.
Funcionamiento
La aplicación de la tensión de control S al relé provoca su activación y el encendido de la tensión en el receptor controlado. Después de que desaparece el voltaje de control, el funcionamiento del receptor se mantiene mediante Tiempo de mantenimiento t (ajustable con potenciómetro). Después del tiempo t, el receptor controlado se apaga. sucederá   automáticamente. Si se vuelve a aplicar la tensión de control S antes de que transcurra el tiempo establecido, el relé realiza su función desde el principio
