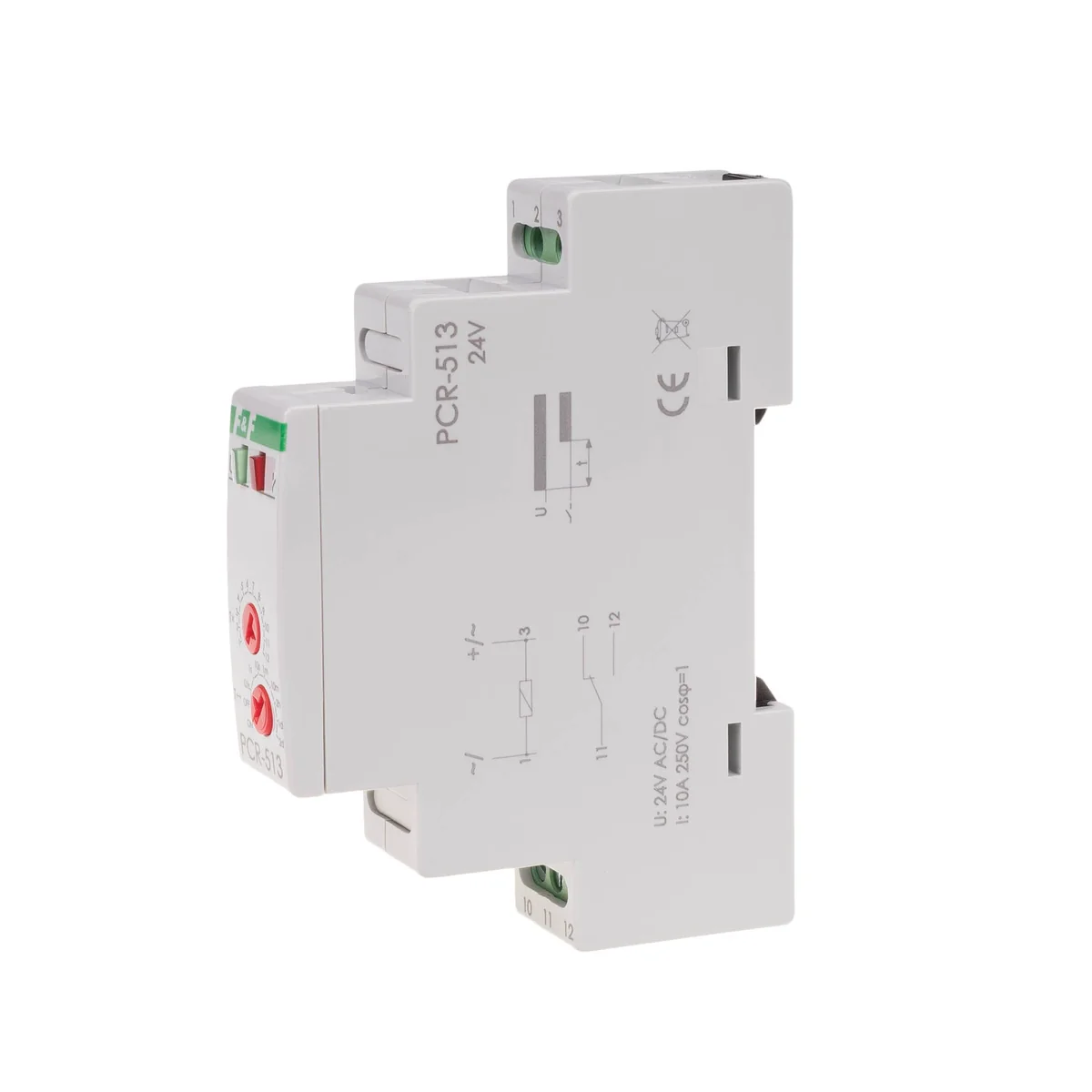

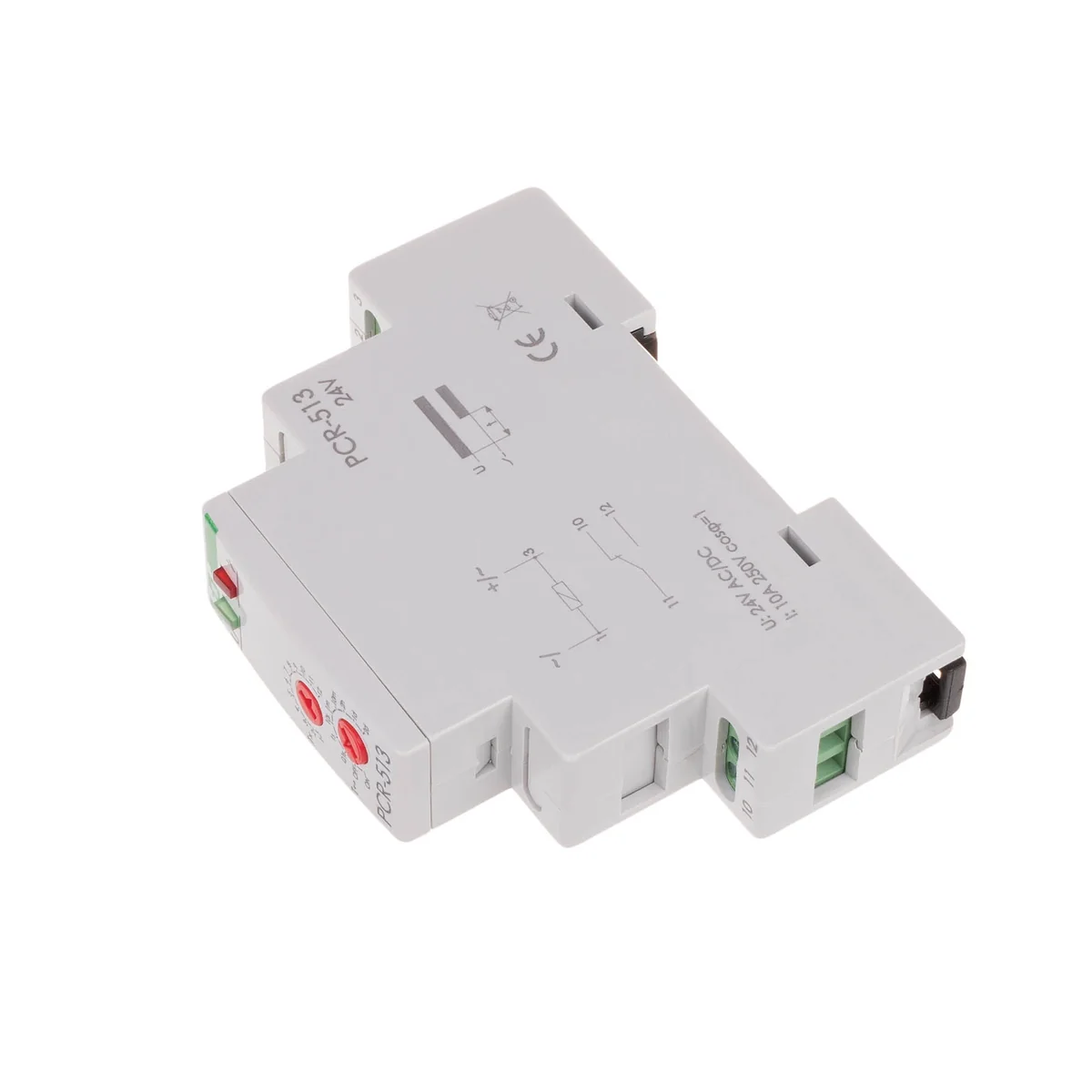

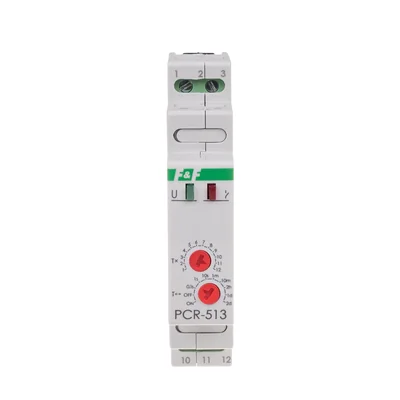

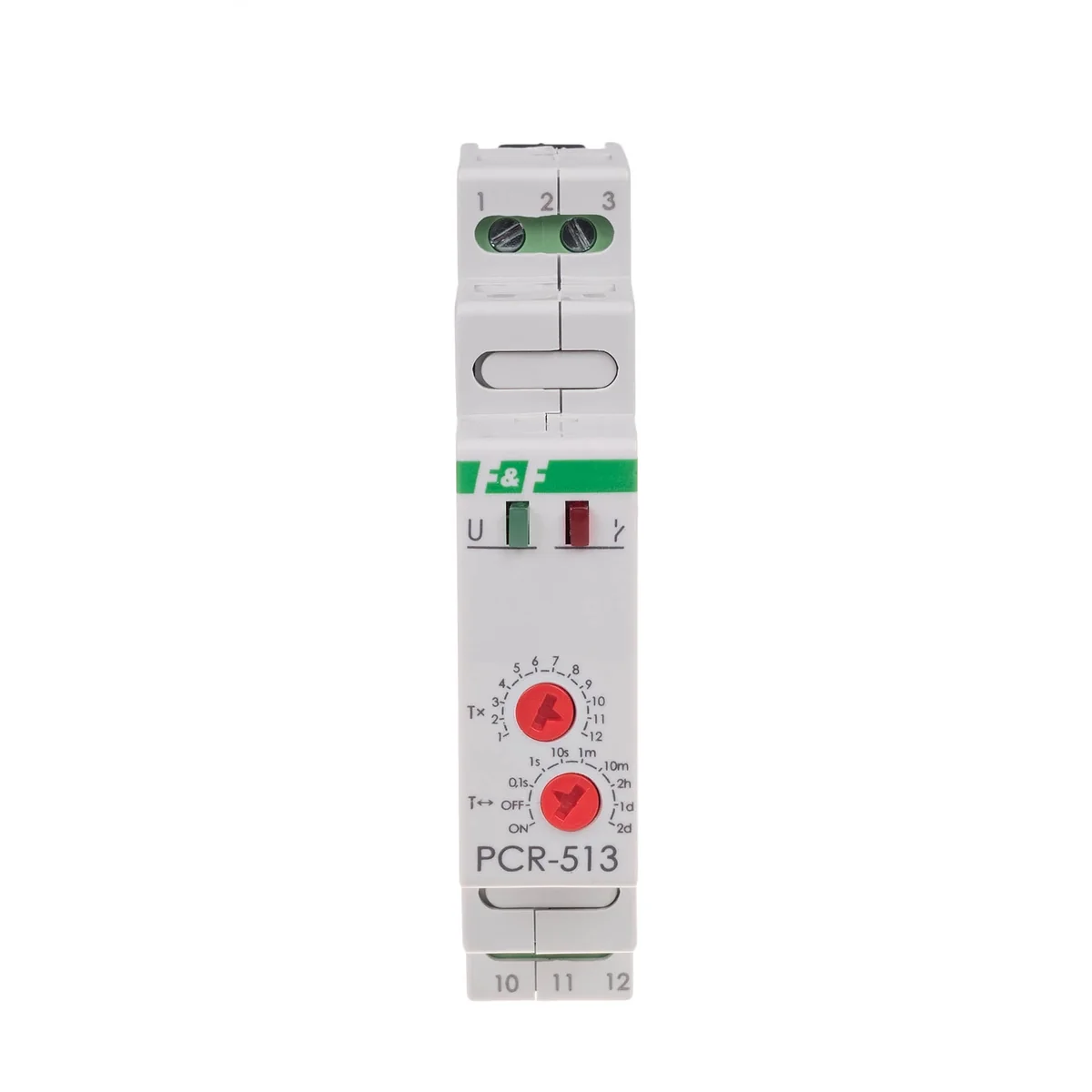

Relé temporizador PCR-513 24V PCR-513-24V

Lokaler Index:
APC156FIFQ
Katalognummer:
PCR-513-24V
EAN-Code:
5908312595588
Hersteller: F&F
Número de contactos: 0NO 0NC
Potencia [W]: 0,8
Instalación: En el carril TH-35
Preis:
29,41 €
bruto / stk.
(inklusive MwSt 23%)
Lieferung in 3h
bis zu 2 Wochen (Arbeitstage)
Abholung in 1 Stunde
Menge stk.
(mehrere:
1
)
Zur Zwischenablage hinzufügen
Drucken

Produktbeschreibung

Propósito
Relés  temporal se utilizan para  control de tiempo en sistemas industriales y domóticos (por ejemplo, ventilación, calefacción, iluminación, señalización, etc.)
Funcionamiento
Después de aplicar la tensión de alimentación, el contacto permanece en la posición 11-10 y se cuenta atrás el tiempo de trabajo establecido. Una vez transcurrido el tiempo, se produce el cambio. contacto a la posición 11-12. Es posible reiniciar el modo de funcionamiento del relé después de desconectar la tensión de alimentación y volver a encenderla. ¡Nota!
* Cuando se enciende la alimentación, el sistema no responde a los cambios en la configuración del rango de tiempo.
* La operación con el rango de tiempo recién establecido ocurre después de apagarlo y encenderlo nuevamente. fuente de alimentación.
* Cuando la alimentación se enciende dentro del rango de tiempo establecido, es posible ajustar suavemente la hora dentro del valor de configuración de tiempo.
 ON  - cuando se enciende la alimentación, provoca que el contacto quede permanentemente encendido. en la posición 11-12.
 OFF  -  cuando se enciende la alimentación, hace que el contacto esté permanentemente encendido. en la posición 11-10.


Technische Daten

  • Número de contactos
    0NO 0NC
  • Instalación
    En el carril TH-35
  • Corriente de carga [A]
    <10
  • Señalización del estado de los contactos
    LED rojo
  • Temperatura de funcionamiento [°C]
    De -25-50
  • Rango de ajuste del tiempo de trabajo
    0,1 segundos-576 horas.
  • Fuente de alimentación PCR-513 [V]
    24
  • Ancho del embalaje [mm]
    20
  • Rango de ajuste del tiempo de funcionamiento [s]
    0,1 segundos-576 horas.
  • Potencia [W]
    0,8
  • Retardo de operación [mseg]
    <50
  • Conexión
    Terminales de tornillo de 2,5 mm
  • Indicación de energía
    LED verde
  • Dimensiones
    1 módulo (18 mm)
  • Fuente de alimentación [V]
    24
  • Altura del embalaje [mm]
    150
  • Peso del embalaje [kg]
    0.1
  • PKWIU
    26.52.24.0

Weitere technische Daten

  • Zasada działania
    Cyfrowy jednofunkcyjny
  • Jednostka pierwszego przedziału czasowego
    Sekundy/minuty
  • Jednostka drugiego przedziału czasowego
    Minuty/godziny
  • Liczba styków przełącznych
    1
  • Rodzaj napięcia sterowania 1
    AC/DC
  • Rodzaj napięcia zasilającego
    AC/DC
  • Zdolność łączeniowa dla żarówek
    1500 W
  • Zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
    500 VA
  • Funkcja
    Opóźnione załączanie
  • Pierwszy przedział czasowy
    0.1 ... 1
  • Sposób montażu
    Szyna DIN
  • Napięcie sterowania 1
    24 ... 24 V
  • Rodzaj napięcia sterowania 2
    AC
  • Znamionowy prąd przełączania 250 V AC
    10 A
  • Zdolność łączeniowa dla świetlówek (kompensacja DUO)
    650 VA
  • Zdolność łączeniowa dla świetlówek indukcyjnych
    650 VA

Hersteller-Details

  • Hersteller
    F&F Filipowski S.K.
  • Adresse
    95-200 Pabianice Konstantynowska 79/81 Polska

Großpackungen

Eine Art Paket Sztuka
Menge 1 stk.
Gewicht (kg) 0,065
Breite (m) 0,019
Länge (m) 0,095
Tiefe (m) 0,070
