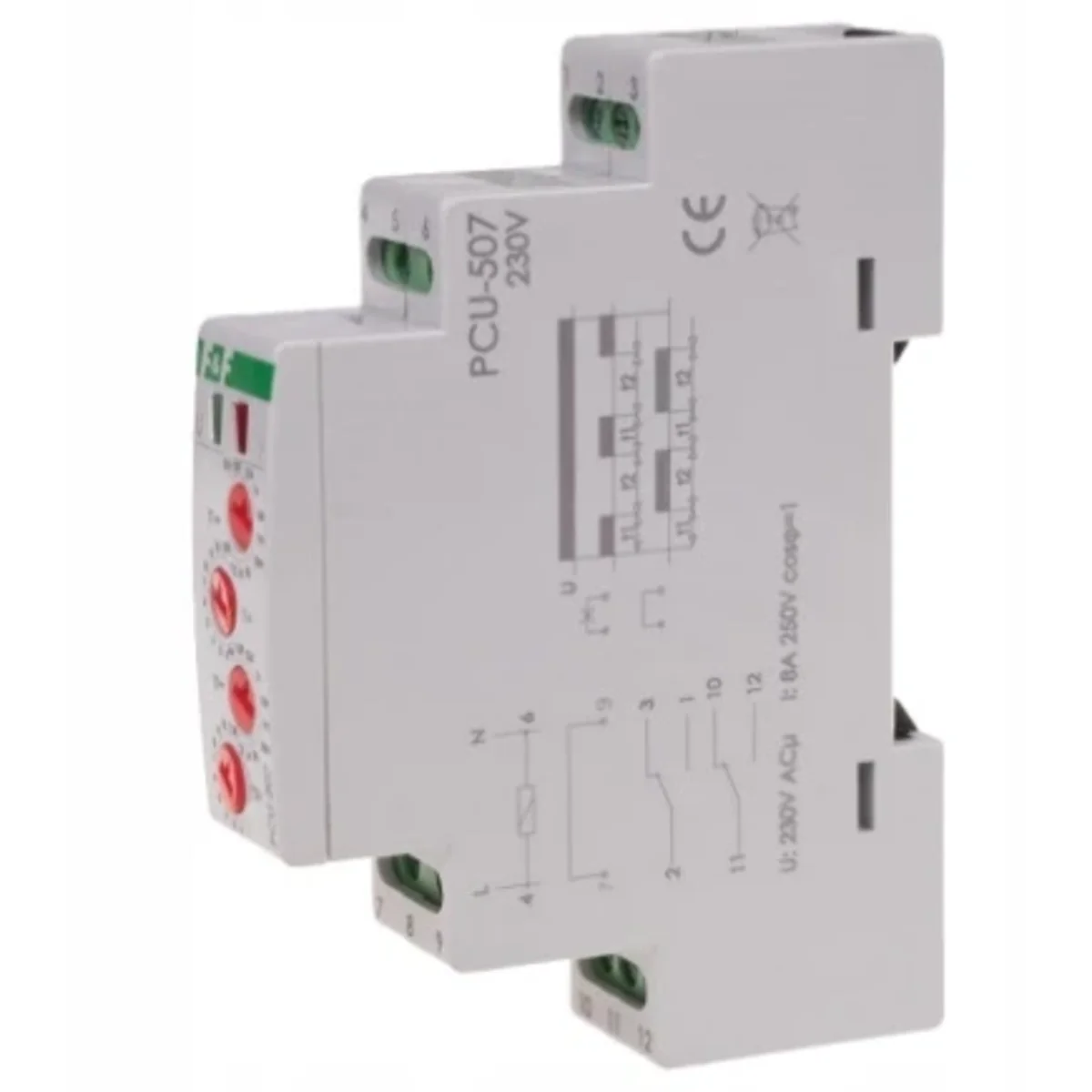

Relé temporizador de 2 funciones (ajuste 2 tiempos T1 T2 PCU-507 230V PCU-507

Propósito

Los relés horarios se utilizan para el control del tiempo en sistemas industriales y domóticos (por ejemplo, ventilación, calefacción, iluminación, señalización, etc.) ). Funcionamiento

Funciones:

*APAGADO RETARDADO - CÍCLICAMENTE

Hasta que se enciende el relé, los contactos permanecen en las posiciones 2-3 y 11- 10. Después de aplicar la tensión de alimentación, los contactos se conmutan a las posiciones 2-1 y 11-12 durante el tiempo t1. Después de medir el tiempo t1, los contactos vuelven a las posiciones 2-3 y 11-10 durante el tiempo t2. La secuencia de estas conmutaciones se realiza cíclicamente.

*ENCENDIDO RETARDADO - CÍCLICAMENTE

Después de aplicar la tensión de alimentación, los contactos permanecen en las posiciones 2-3 y 11-10. para el tiempo t1. Después de medir el tiempo t1, los contactos se conmutan a las posiciones 2-1 y 11-12 durante el tiempo t2. Después del tiempo t2, los contactos del relé regresan a las posiciones 2-3 y 11-10. La secuencia de estos cambios se realiza cíclicamente. ¡Nota!

* Cuando se enciende la alimentación, el sistema no responde a los cambios en la configuración del rango de tiempo.

* La operación con el rango de tiempo recién establecido se realiza después de apagar y volver a encender la alimentación.

* Cuando se enciende la alimentación dentro del rango de tiempo establecido, es posible un ajuste suave de la hora dentro del valor de configuración de tiempo.



 ON - cuando se enciende la alimentación, hace que el contacto se encienda permanentemente en la posición 11-12.

OFF - cuando se enciende la alimentación, se enciende permanentemente activa el contacto en la posición 11-10
