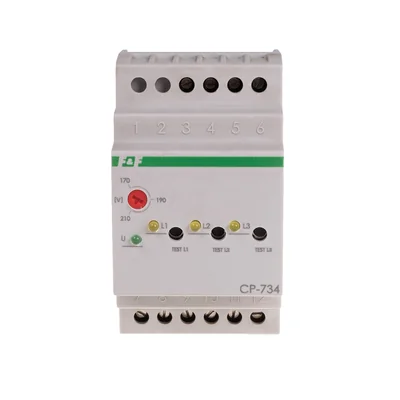

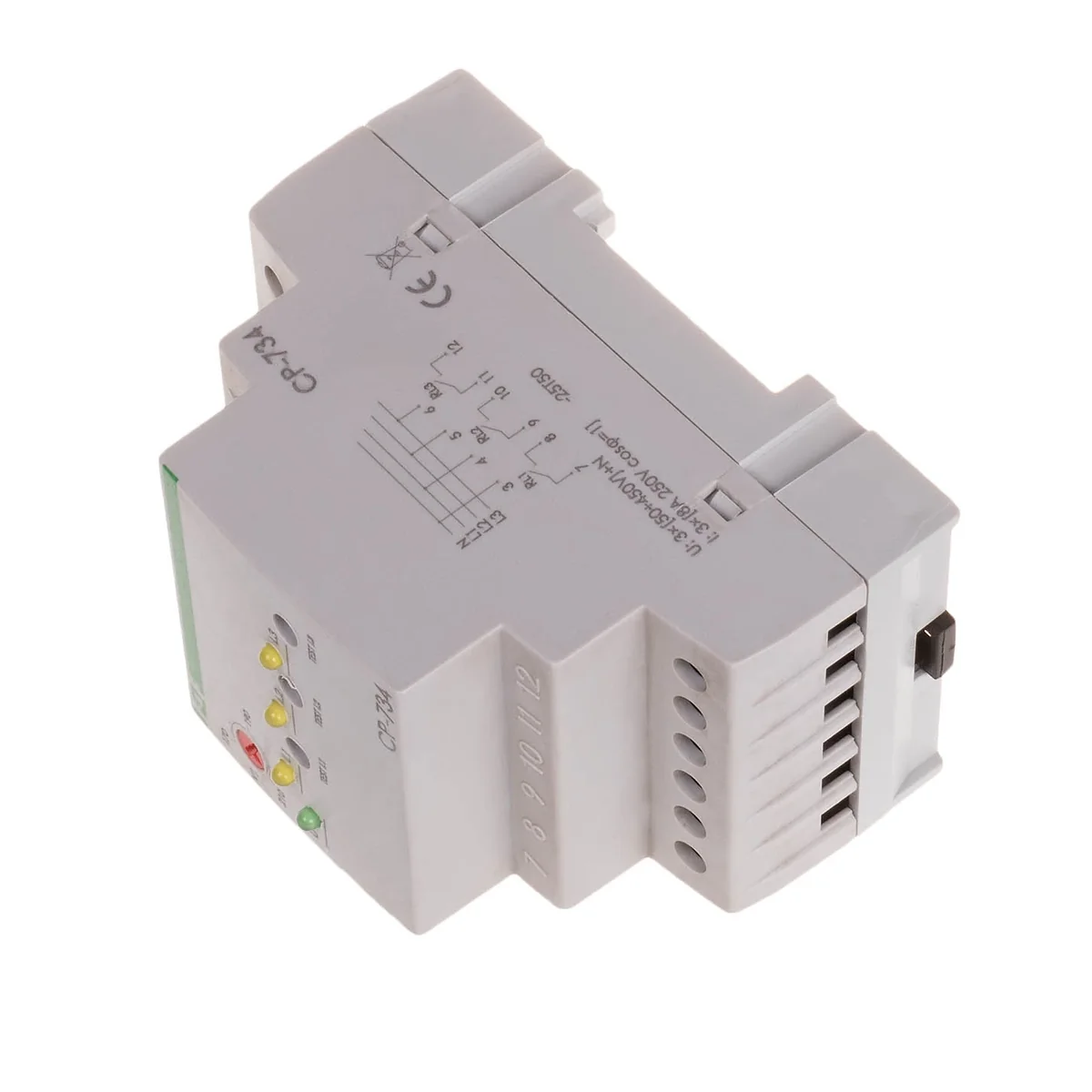

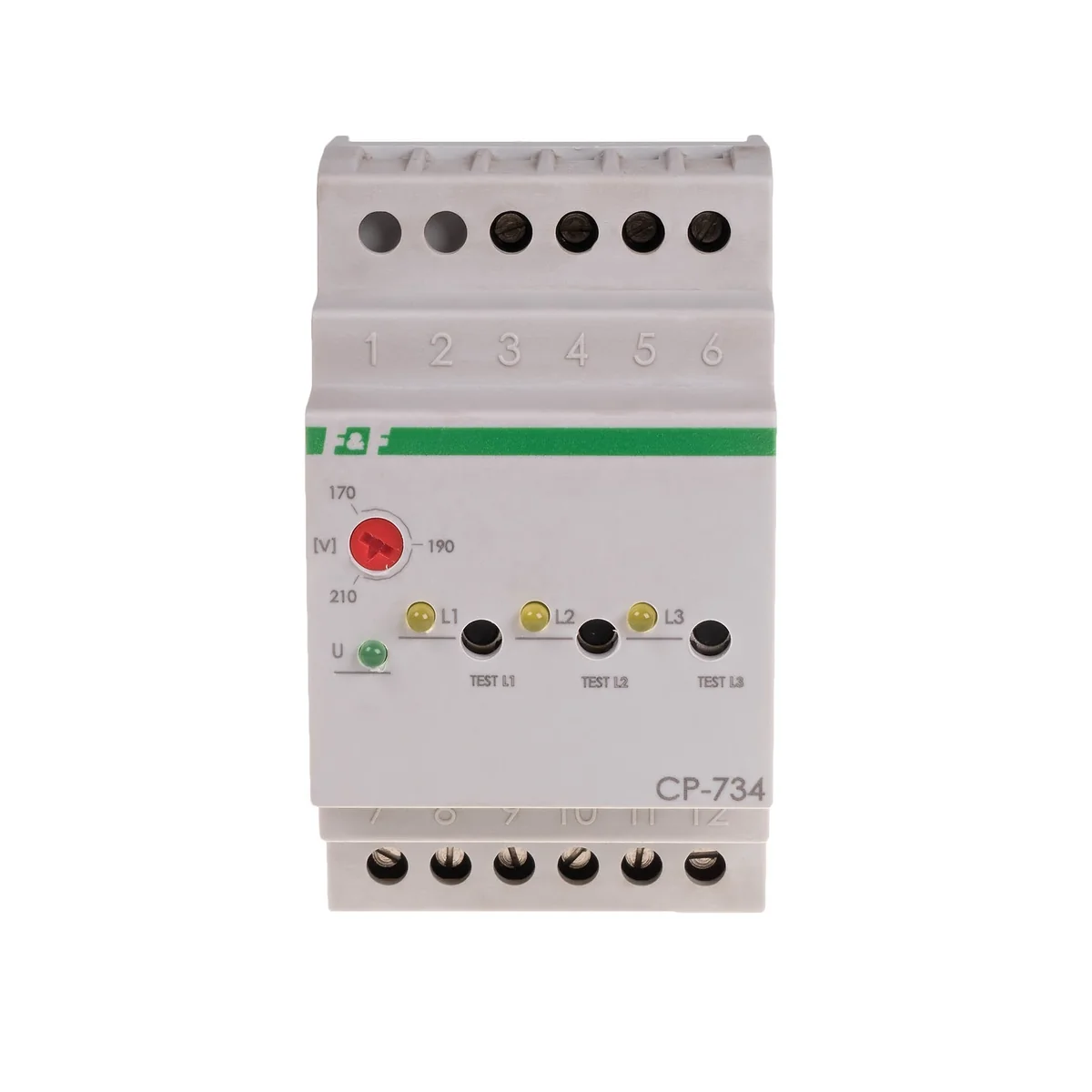

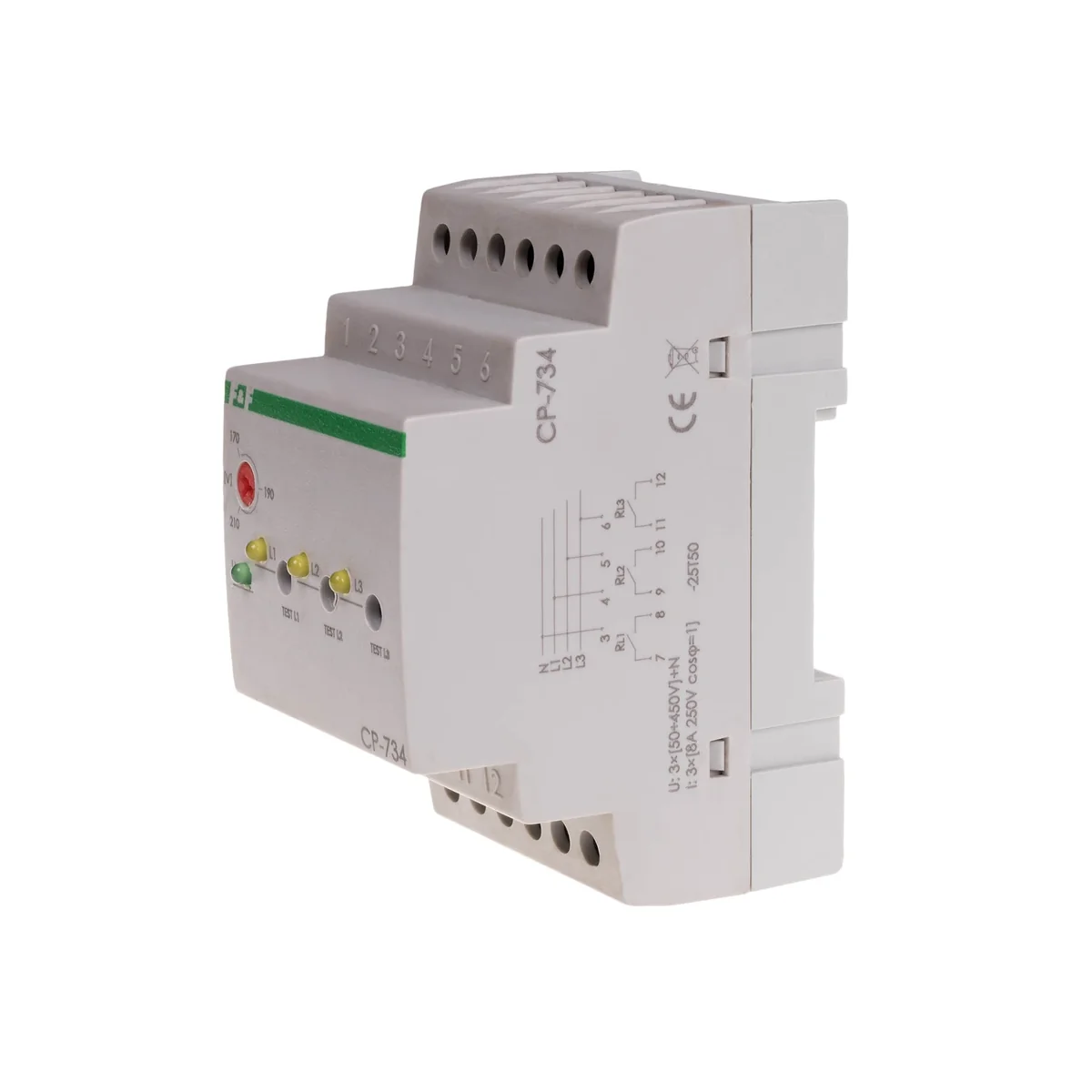

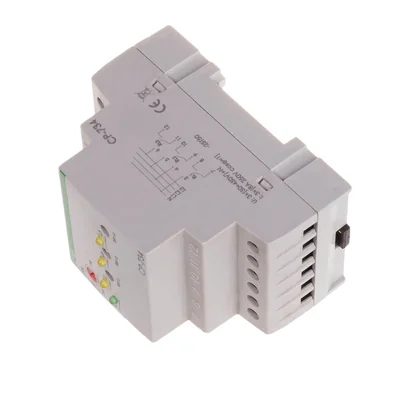

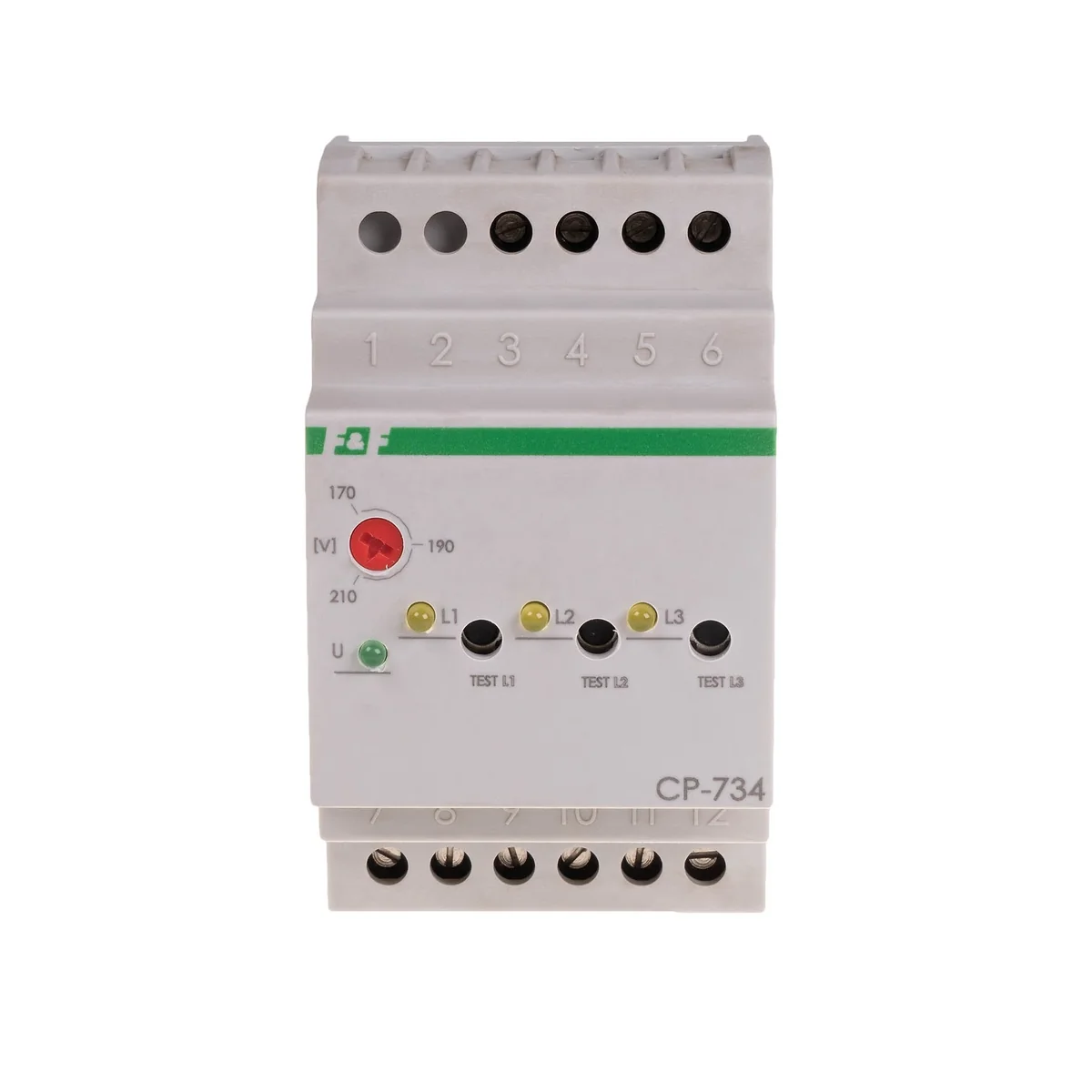

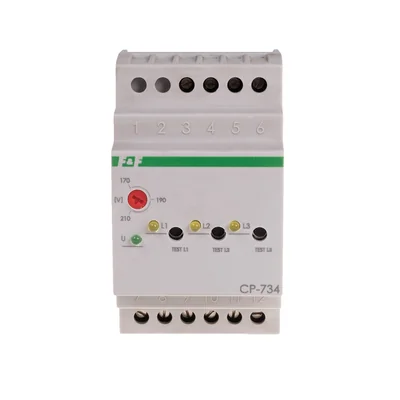

Relé de tensión CP-734 CP-734

Propósito
El relé de voltaje CP-734 se utiliza para controlar el voltaje de una red trifásica y proteger un receptor monofásico contra los efectos de una caída de voltaje. por debajo del valor establecido. Funcionamiento
La alimentación del relé se indica mediante el LED verde U. Las tensiones de red correctas se indican mediante los LED amarillo L1, L2 y L3 en el circuito de cada fase (los contactos del relé están cerrados). La pérdida de tensión en una fase o su caída por debajo del umbral de tensión de activación configurado abrirá el contacto del relé correspondiente a esta fase (el LED amarillo en el circuito de esta fase no está encendido). El contacto se activará automáticamente después de que la tensión vuelva a la fase o la tensión aumente en 5 V por encima del umbral establecido (es decir, por el valor de la histéresis de tensión).
TEST (simulación de disparo)
Presionando Al pulsar el botón de TEST momentáneo en el circuito de una determinada fase, activamos el contacto correspondiente a esta fase mientras se mantiene pulsado el botón.
