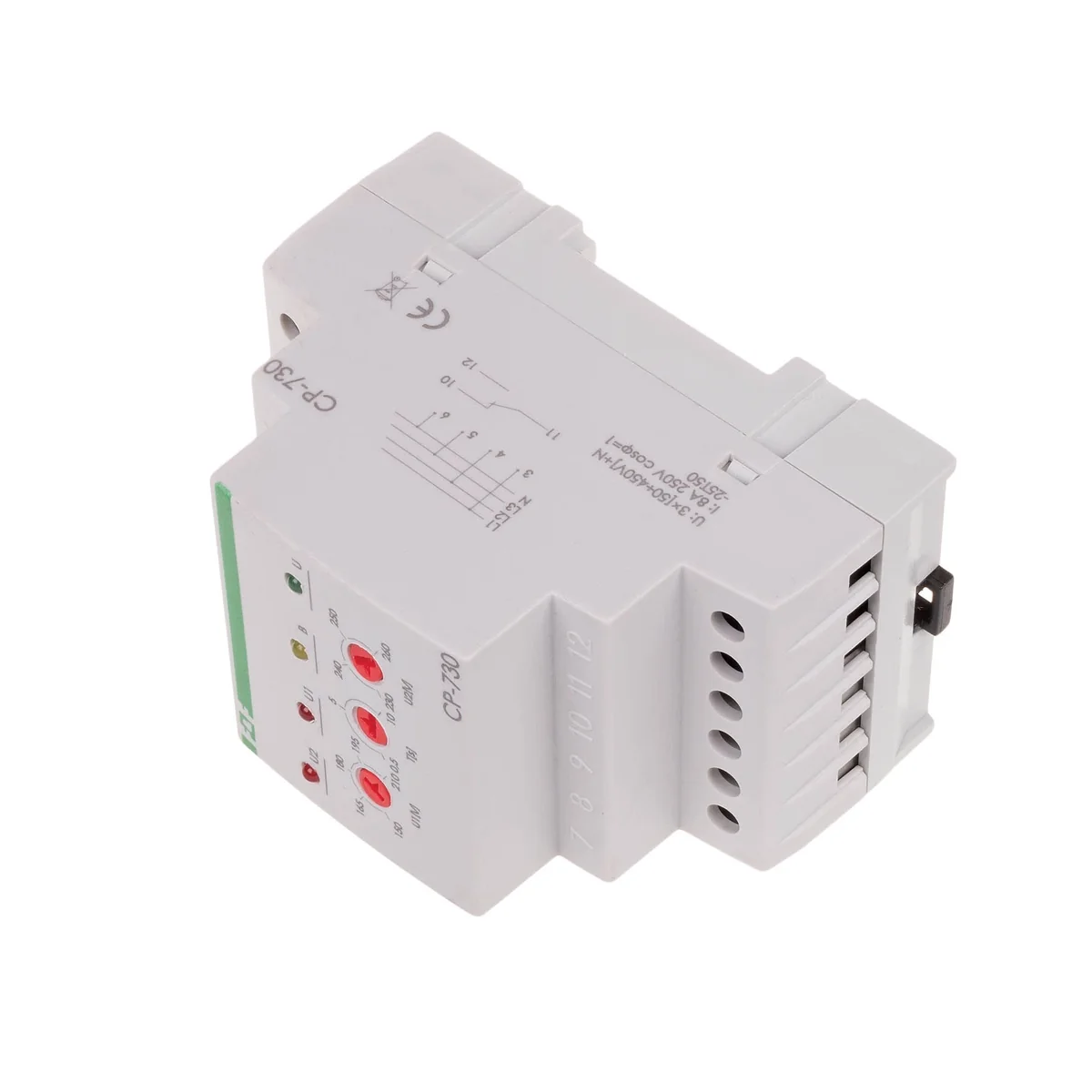

Propósito
El relé de voltaje CP-730 se utiliza para controlar el voltaje de una red trifásica y proteger un receptor monofásico contra los efectos de un aumento o disminución de la tensión más allá de los valores establecidos.
Funcionamiento

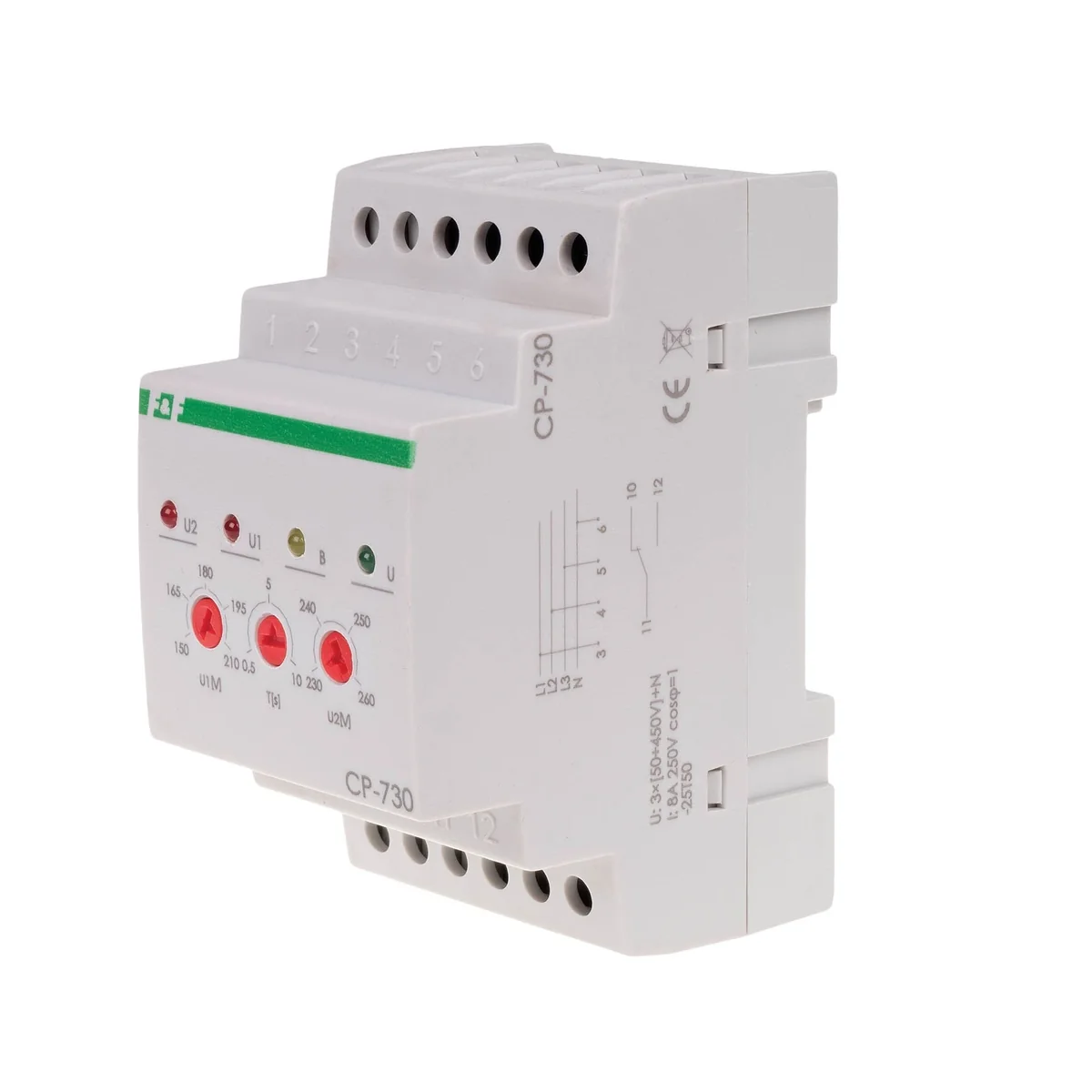

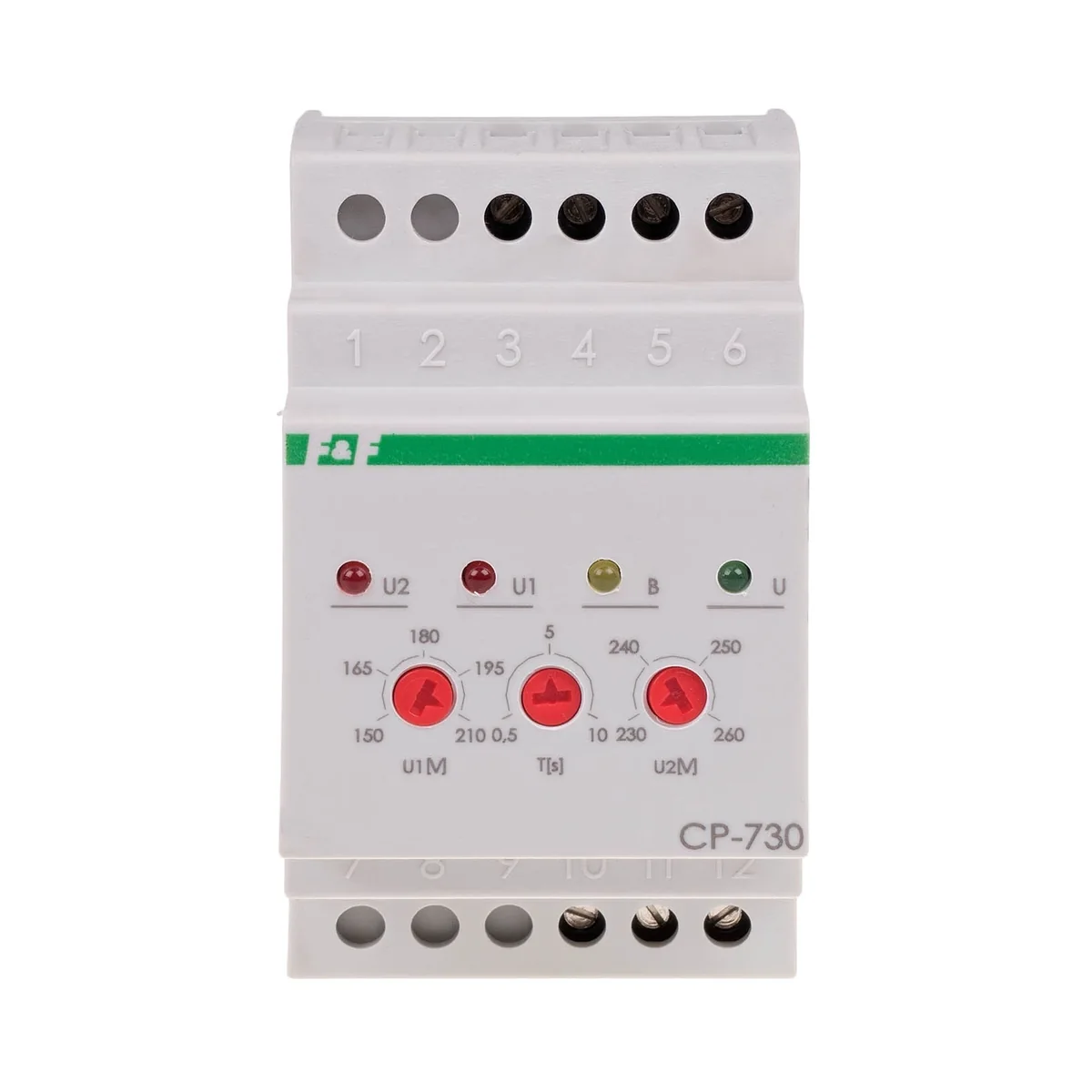

Los potenciómetros establecen los umbrales de tensión inferior (U1) y superior (U2) para las tres fases. Este es el llamado ventana de voltaje, dentro de la cual pueden ocurrir cambios de voltaje de fase sin que el relé funcione. La tensión correcta del receptor se indica mediante el encendido del LED verde (el contacto permanece cerrado, pos. 11-12). Un cambio en la tensión de fase en una de las fases por encima o por debajo de los umbrales de tensión establecidos hará que el relé funcione (abriendo el contacto, pos. 11-10). Una caída de tensión en una fase por debajo del valor U1 configurado se indica mediante el LED rojo (U1). Un aumento de tensión en una fase por encima del valor U2 configurado se indica mediante el encendido del LED rojo (U2). El contacto se cerrará nuevamente automáticamente cuando regrese el voltaje correcto. El potenciómetro T se utiliza para configurar el tiempo de activación del umbral inferior U1, lo que significa que cuando el voltaje excede el ajuste U1, el contacto se abrirá con un retraso establecido. ¡Nota!
El relé se puede alimentar con voltaje. hasta 450V~. Esto permite una protección efectiva del receptor incluso cuando el voltaje aumenta por encima de los estándares permitidos. También en los casos en los que se invierte la polaridad de la fuente de alimentación o se desconecta el "cero". esto no destruirá ("quemará") el relé.
Debido al voltaje inestable en la red y los cambios frecuentes en el voltaje de suministro más allá de los umbrales de la ventana de voltaje establecidos (al menos 10 veces en 1 minuto), el relé se bloquea durante 10 minutos (el contacto permanece en la posición 11-10). Esto evita encendidos y apagados cíclicos y demasiado frecuentes del receptor conectado. El estado de bloqueo se indica mediante el LED amarillo.
