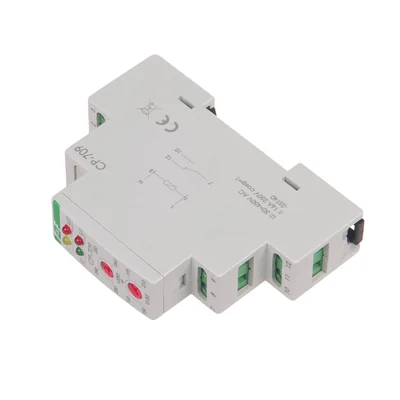

Relé de tensión CP-709 CP-709

Indice locale:
APL103FIFQ
Numero di catalogo:
CP-709
Codice EAN:
5908312596189
Produttore: F&F
Número de contactos: 0NO 0NC
Potencia [W]: 0,8
Instalación: En el carril TH-35
Prezzo:
35,84 €
bruto / pezzi
(inclusa IVA 23%)
Consegna in 3 ore
Accessibile 1 pezzi
Raccolta in 1h
Quantità pezzi
(multiplo:
1
)
Aggiungi alla richiesta di preventivo
Aggiungi agli appunti
Stampa

Descrizione del prodotto

Propósito
El relé de voltaje CP-709 se utiliza para controlar el voltaje de una red monofásica y para proteger un receptor monofásico contra los efectos de un aumento. o disminución de tensión más allá de los valores establecidos.Funcionamiento

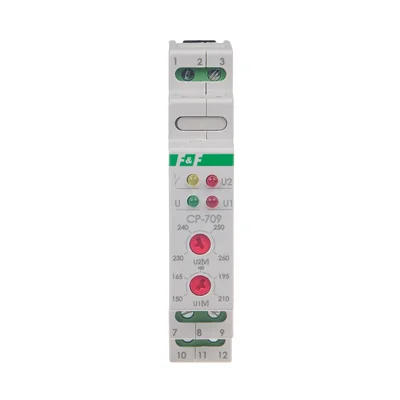

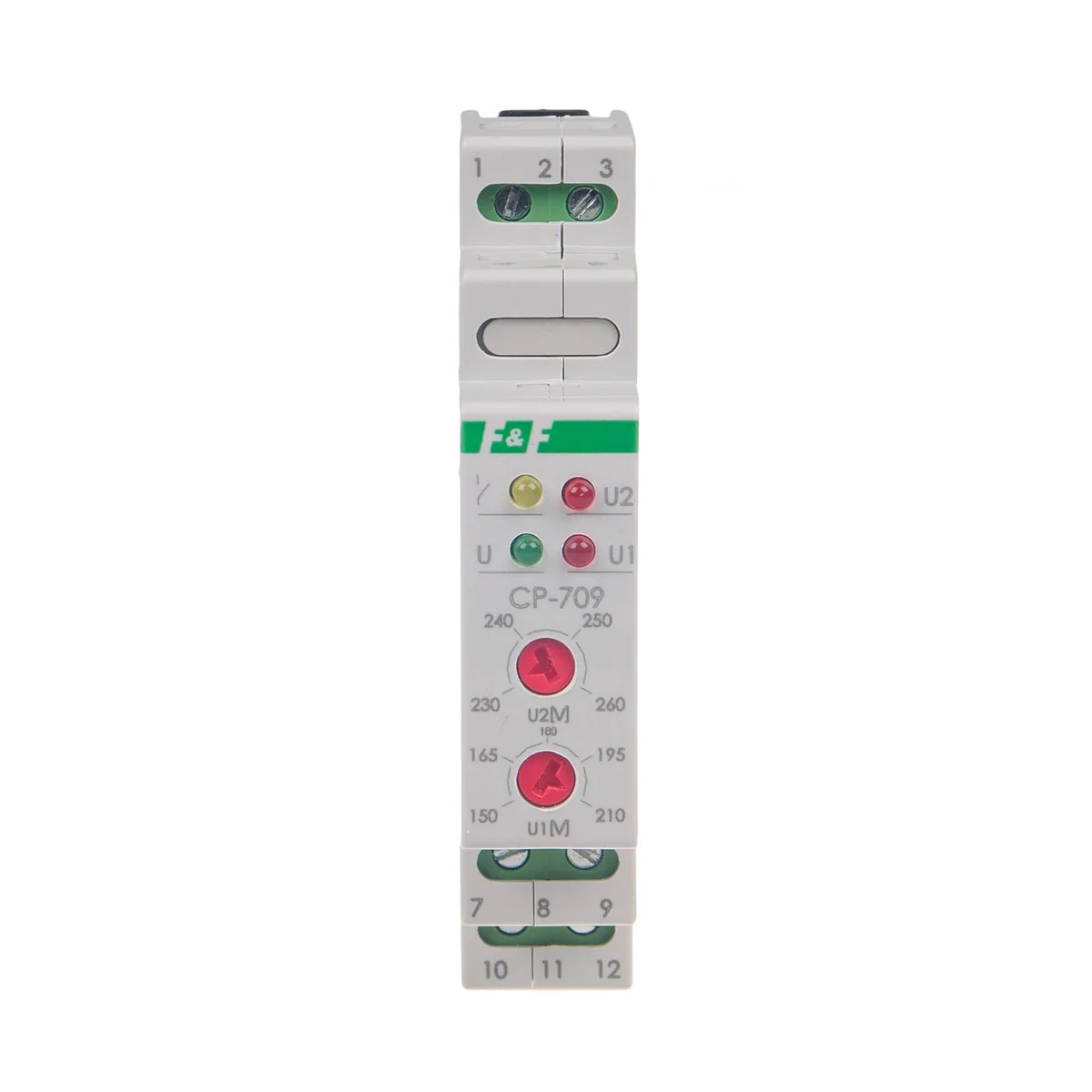

El umbral de tensión inferior (U1) se ajusta mediante potenciómetros) y el superior (U2). Este es el llamado ventana de voltaje, dentro de la cual pueden ocurrir cambios en el voltaje de suministro sin que el relé funcione. El voltaje correcto del receptor se indica mediante el LED verde (posición del pin 7-10). Un cambio en la tensión de alimentación por encima o por debajo de los umbrales de tensión establecidos activará el relé (cambiando el contacto a la posición 7-12). Una caída de tensión por debajo del valor U1 establecido se indica mediante el LED rojo (U1). Un aumento de tensión por encima del valor U2 configurado se indica mediante el LED rojo (U2). El contacto del relé volverá a conmutarse automáticamente cuando regrese el voltaje adecuado. El relé puede alimentarse con un voltaje de hasta 450 V~. Esto permite una protección efectiva del receptor incluso cuando el voltaje aumenta por encima de los estándares permitidos. Además, en los casos en los que se invierta la polaridad de la fuente de alimentación, esto no destruirá ("quemará") el relé.

Dati tecnici

  • Número de contactos
    0NO 0NC
  • Instalación
    En el carril TH-35
  • Umbral de operación - superior [V]
    230-260
  • Indicación de bloqueo
    LED amarillo
  • Indicación de energía
    LED verde
  • Dimensiones
    1 módulo (18 mm)
  • Altura del embalaje [mm]
    150
  • Peso del embalaje [kg]
    0.1
  • Umbral de funcionamiento inferior [V]
    150-210
  • Tiempo de respuesta para el umbral U1 [s]
    1,5
  • Histéresis de la tensión de retorno - para el umbral U2 [V]
    5
  • Potencia [W]
    0,8
  • Corriente de carga [A]
    16
  • Conexión
    Terminales de tornillo de 2,5 mm
  • Señalización de superación de umbrales de tensión.
    2×LED rojo
  • Temperatura de funcionamiento [°C]
    De -25-50
  • Fuente de alimentación [V]
    50-450
  • Ancho del embalaje [mm]
    20
  • Tiempo de retorno - para el umbral U2 [s]
    1.5
  • Tiempo de retorno para el umbral U1 [s]
    1,5
  • Histéresis de la tensión de retorno - para el umbral U1 [V]
    5
  • PKWIU
    27.12.23.0

Altri dati tecnici

  • Rodzaj połączenia elektrycznego
    Połączenie śrubowe
  • Kontrola podnapięcia 1-fazowego
  • Kontrola nadnapięcia 1-fazowego
  • Funkcja histerezy, 1-fazowa
  • Kontrola podnapięcia dla prądu stałego
    No
  • Funkcja histerezy dla prądu stałego
    No
  • Zakres pomiarowy napięcia 2
    230 ... 260 V
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    230 ... 230 V
  • Wartość nastawy napięcia zadziałania
    150 ... 260 V
  • Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
    10 s
  • Szerokość
    17 mm
  • Głębokość
    65 mm
  • Z odłączalnymi zaciskami
    No
  • Kontrola podnapięcia 3-fazowego
    No
  • Kontrola nadnapięcia 3-fazowego
    No
  • Funkcja histerezy, 3-fazowa
  • Kontrola nadnapięcia dla prądu stałego
    No
  • Zakres pomiarowy napięcia 1
    150 ... 210 V
  • Rodzaj mierzonego napięcia
    AC
  • Rodzaj napięcia sterowania
    AC
  • Minimalna regulowana zwłoka czasowa przy zaniku zasilania
    1 s
  • Liczba styków przełącznych
    1
  • Wysokość
    90 mm

Dettagli del produttore

  • Produttore
    F&F Filipowski S.K.
  • Indirizzo
    95-200 Pabianice Konstantynowska 79/81 Polska

Imballaggio sfuso

Una specie di pacchetto Sztuka
Quantità 1 pezzi
Peso (kg) 0,074
Larghezza (m) 0,019
Lunghezza (m) 0,095
Profondità (m) 0,070
