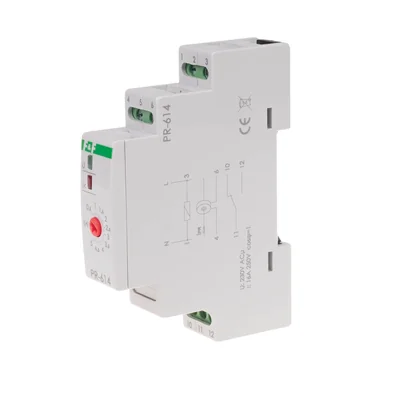

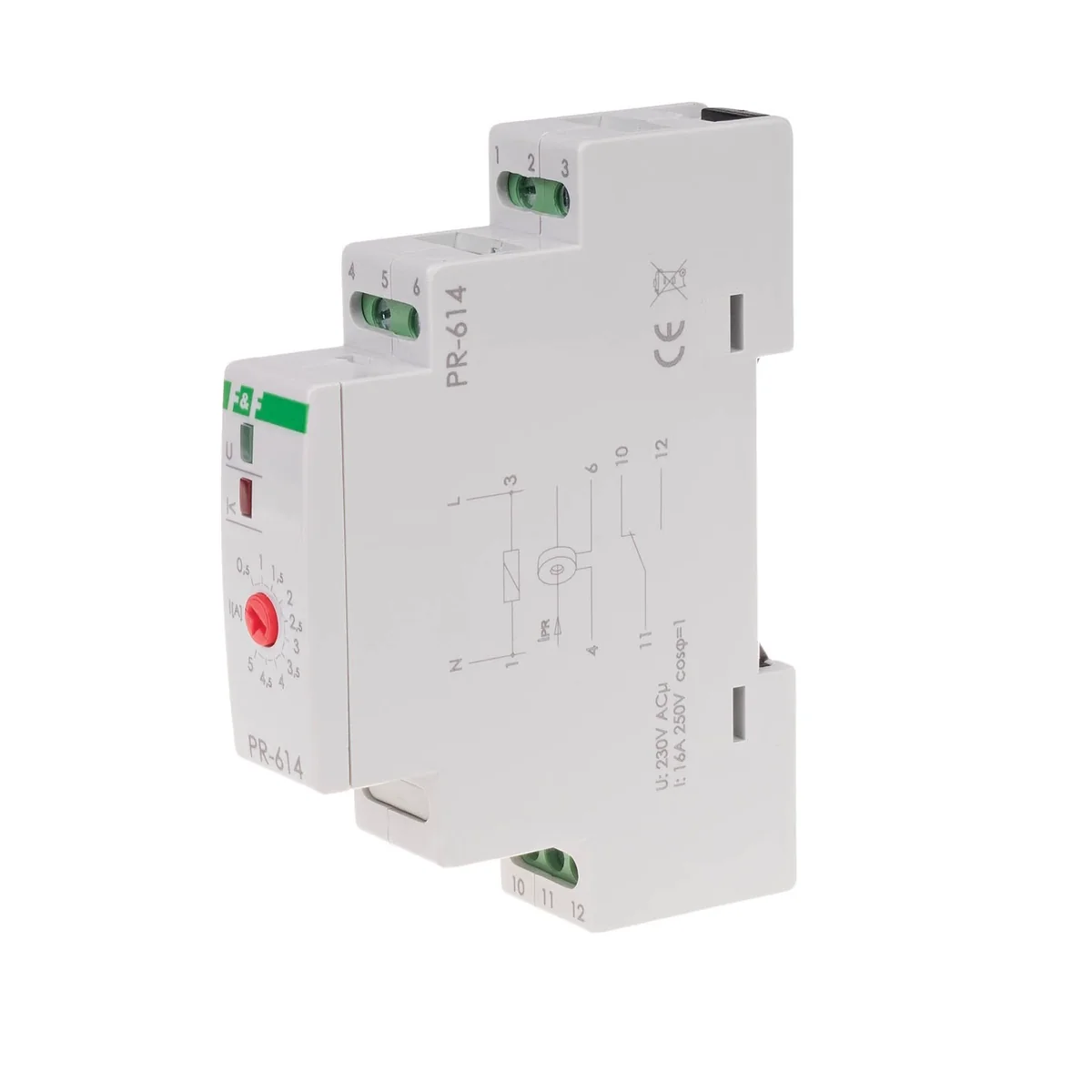

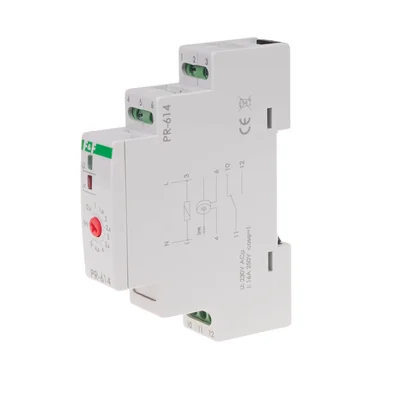

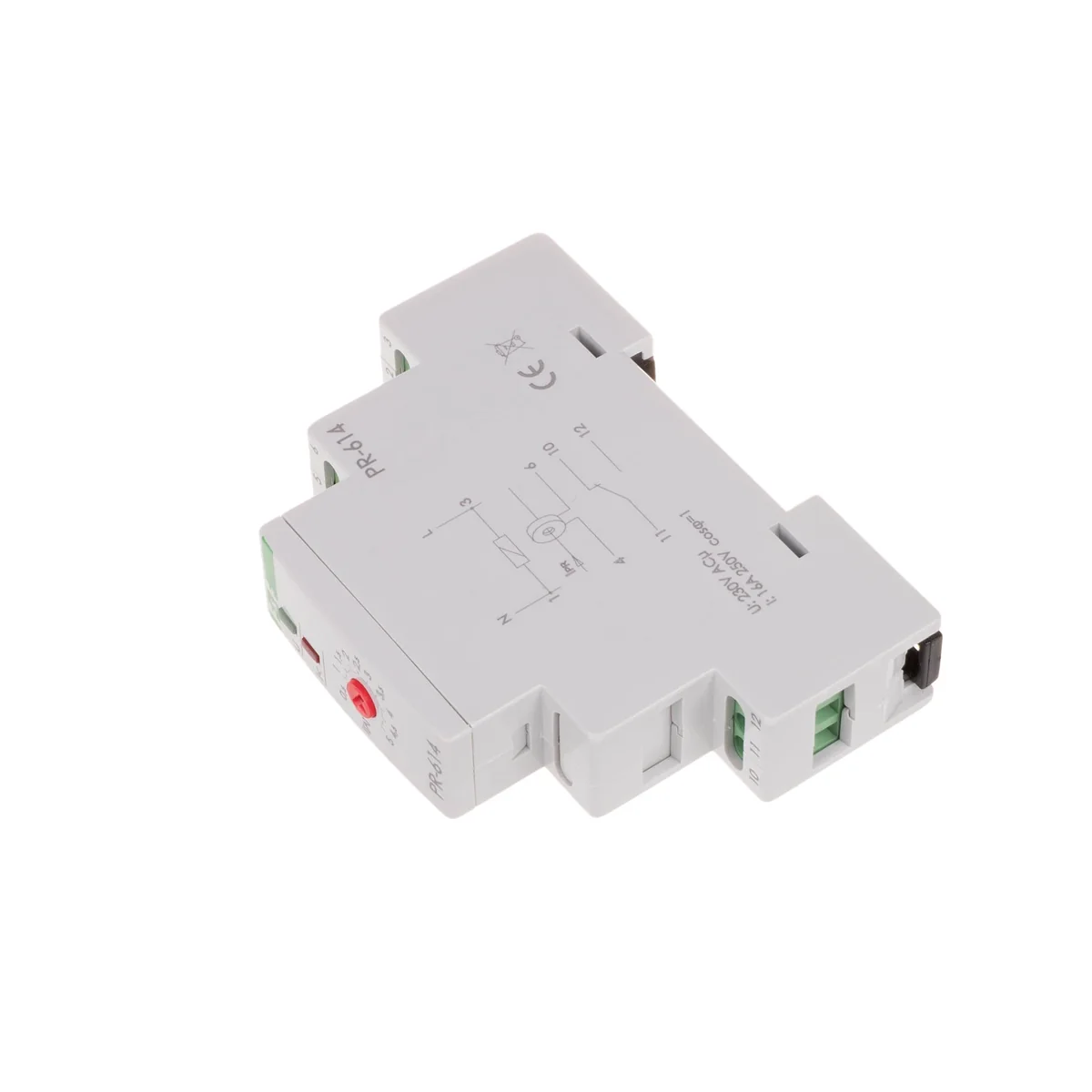

Relé de prioridad PR-614 PR-614

Propósito
Los relés prioritarios se utilizan, entre otros, cuando al circuito de corriente se conectan al menos dos receptores de alta potencia que pueden funcionar de forma independiente y su operación simultánea activa las protecciones de corriente Funcionamiento

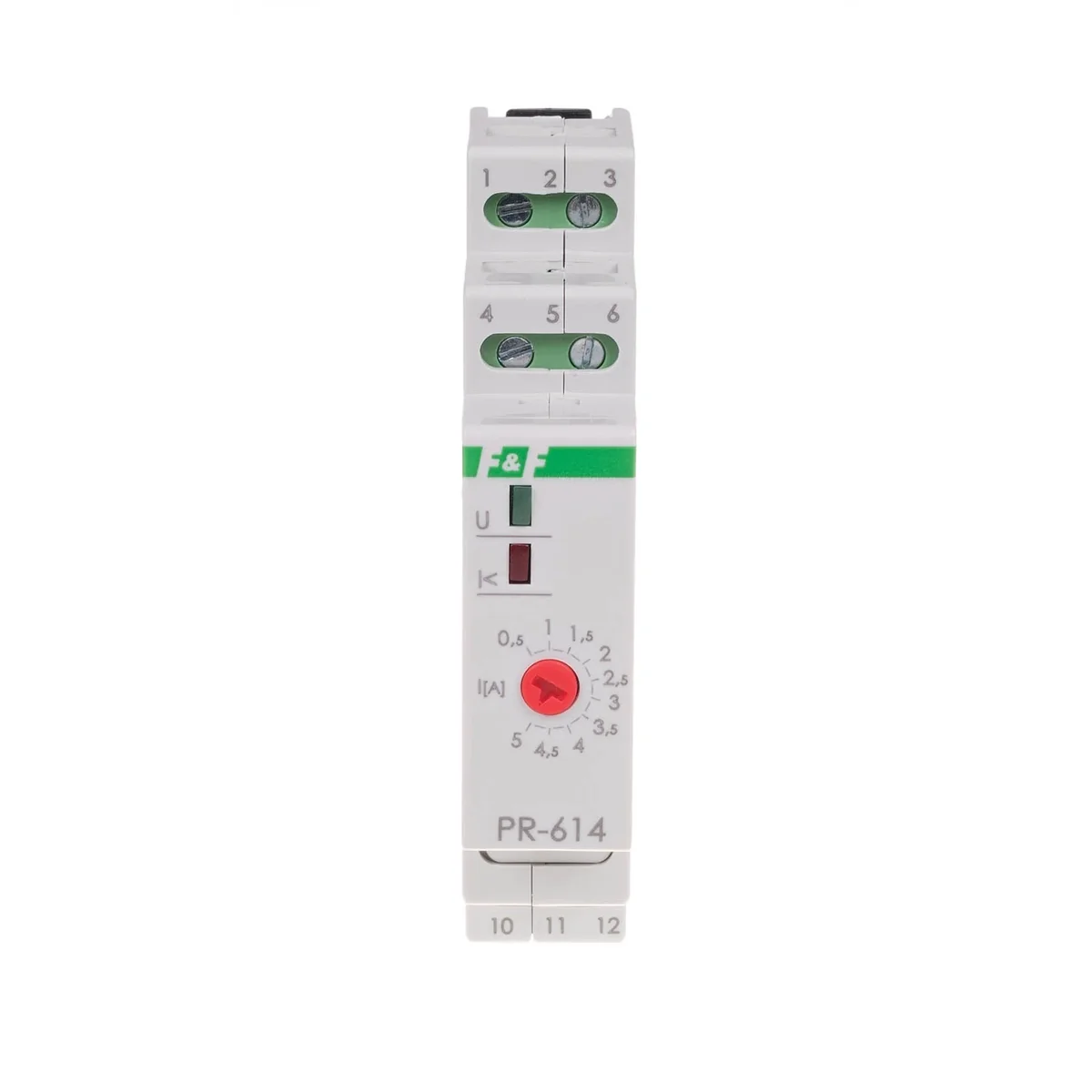

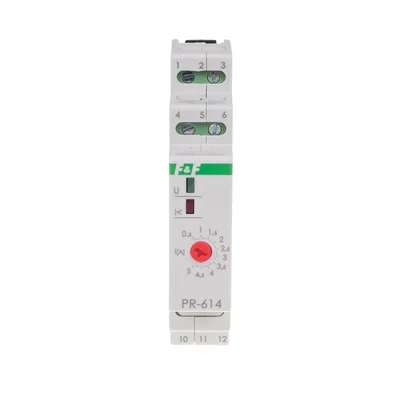

El potenciómetro establece el valor de consumo de corriente en el circuito prioritario, por encima del cual el relé desconecta el circuito no prioritario. Una caída en el consumo de corriente en el circuito prioritario por debajo del umbral establecido activará automáticamente el circuito no prioritario. Si la recepción ya está habilitada. el relé de prioridad impedirá que se encienda el receptor. no prioritario.
El relé está diseñado para funcionar con un transformador de corriente con una corriente secundaria de 5A. El circuito primario del transformador está conectado al circuito. corriente del receptor de prioridad, y secundaria a los terminales de medición del relé.
El valor real de la configuración actual, a la que funcionará el relé es el producto del número establecido con la perilla en la escala y la relación del transformador de corriente utilizada.
Ejemplo
Para un receptor prioritario con una carga máxima de 140 A, utilizamos una corriente Transformador con parámetros 150/5A. La relación de transmisión es 30. Al configurar el valor en la escala igual a 2A, el relé funcionará al valor de corriente real igual a 60A (2A×30=60A).
