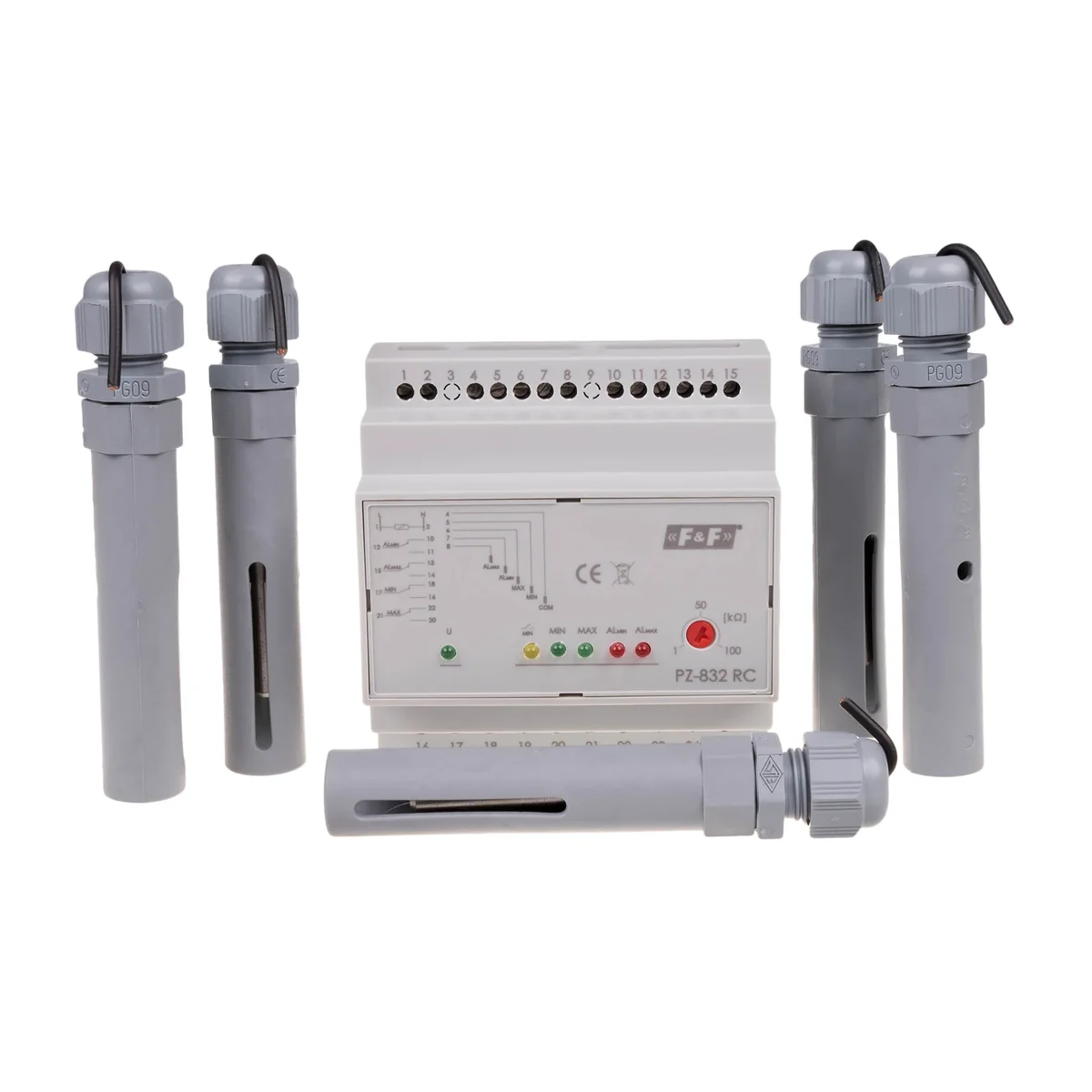

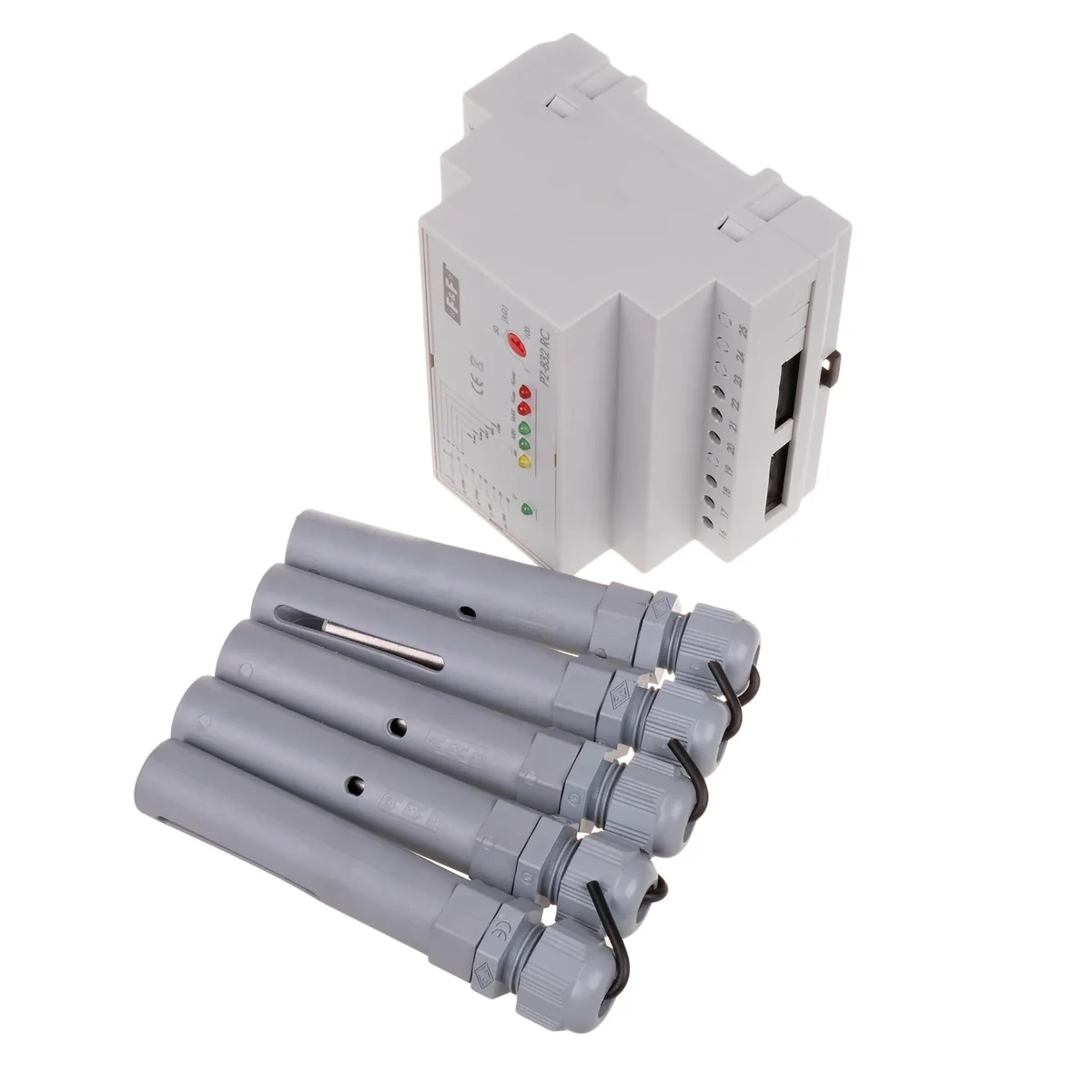

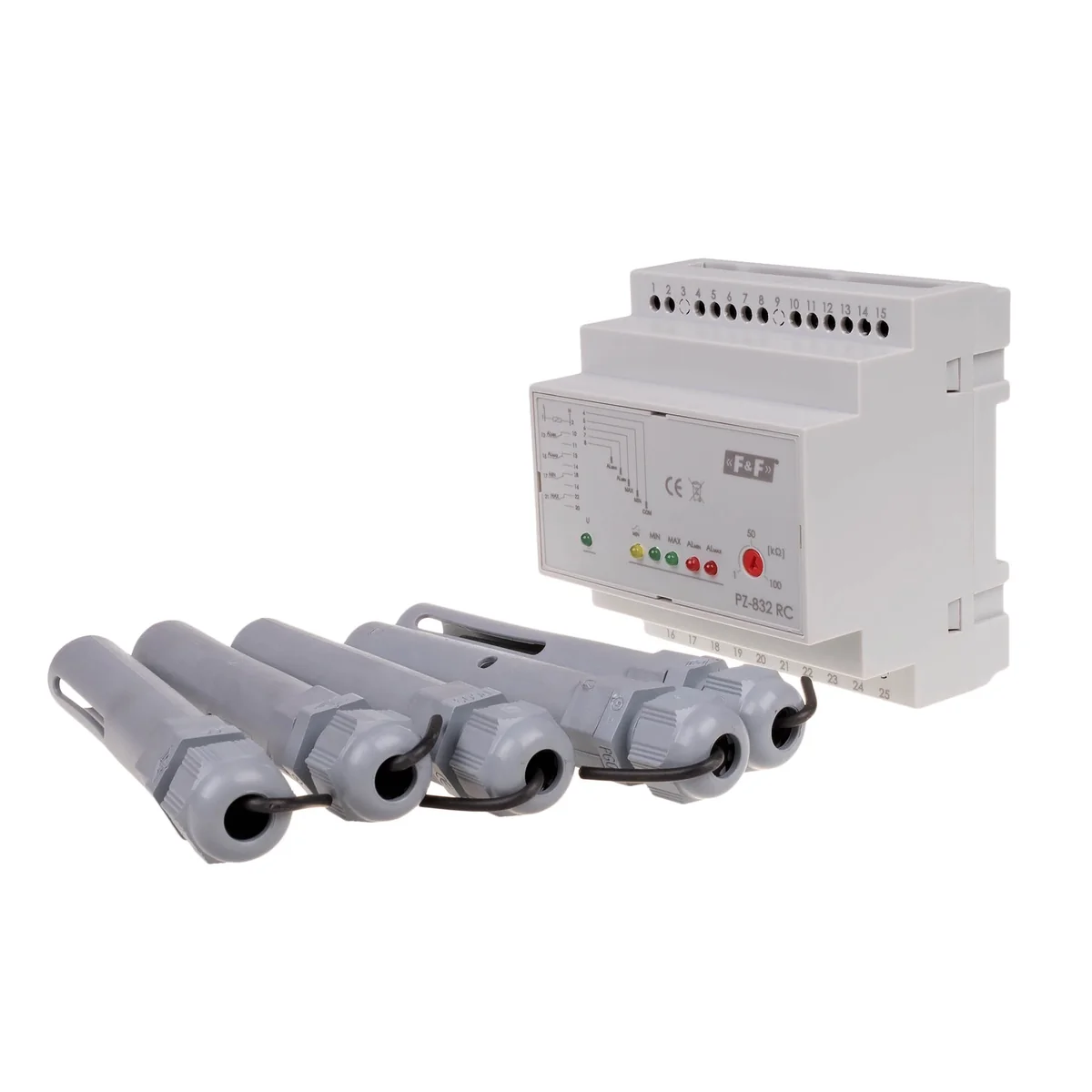

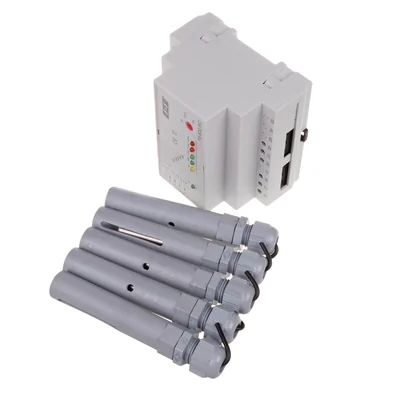

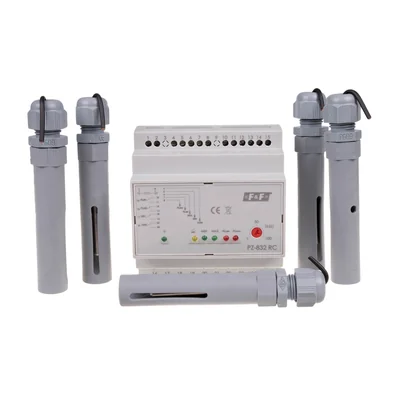

Relé de control de nivel de líquido con sonda PZ-832 RC PZ-832RC

El relé PZ-832 se utiliza para detectar la presencia de líquidos eléctricamente conductores en los niveles de las sondas de inundación instaladas. El relé mantiene el nivel del líquido controlado dentro de los estados mínimo y máximo designados. Después de que el nivel del líquido caiga al estado MIN (electrodos MIN y COM abiertos), el contacto MIN cambiará a la posición 17-16 (operación de LLENADO) y el contacto MAX permanecerá en la posición 21-22. Después de alcanzar el estado MAX (electrodos MAX y COM en cortocircuito), el contacto del relé MIN se cambia a la posición 17-18 (operación de DRENAJE) y el contacto MAX a la posición 21-20. Estado de alarma: ALMIN (estado de FUNCIONAMIENTO EN SECO): después de que el nivel del líquido caiga al nivel de ALMIN (electrodos ALMIN y COM abiertos), el contacto ALMIN cambiará a la posición 12-11; ALMAX (estado DESBORDAMIENTO): después de alcanzar el estado ALMAX (electrodos ALMAX y COM en cortocircuito), el contacto del relé ALMAX se cambia a la posición 15-14. Cada estado, es decir, la sonda de nivel correspondiente y la sonda COM en cortocircuito, se señala mediante el LED correspondiente en la parte frontal del relé. El LED amarillo MIN se enciende para indicar el estado de LLENADO.< td>2x8

Corriente de carga AL



Cargar AL actual.

2x8
