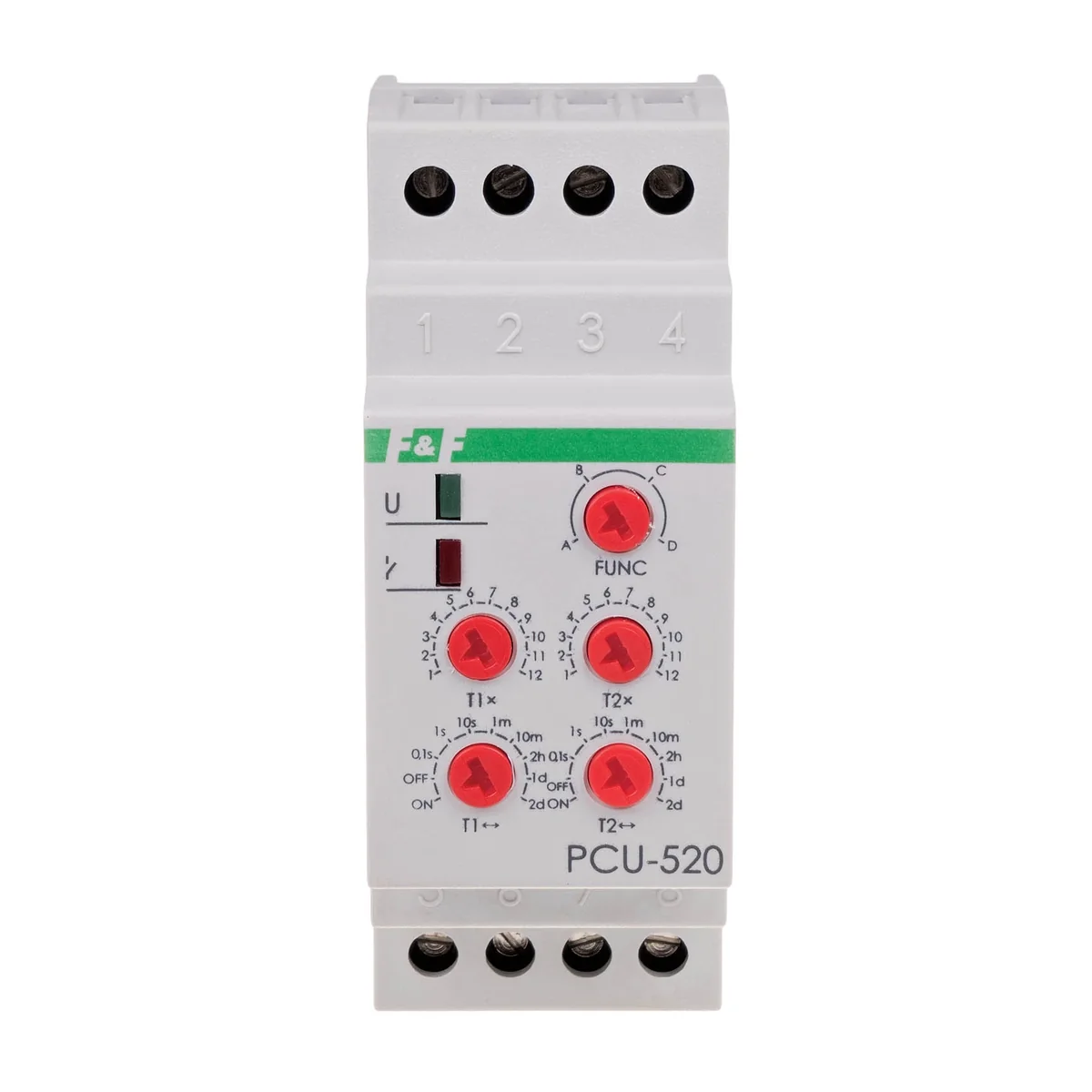

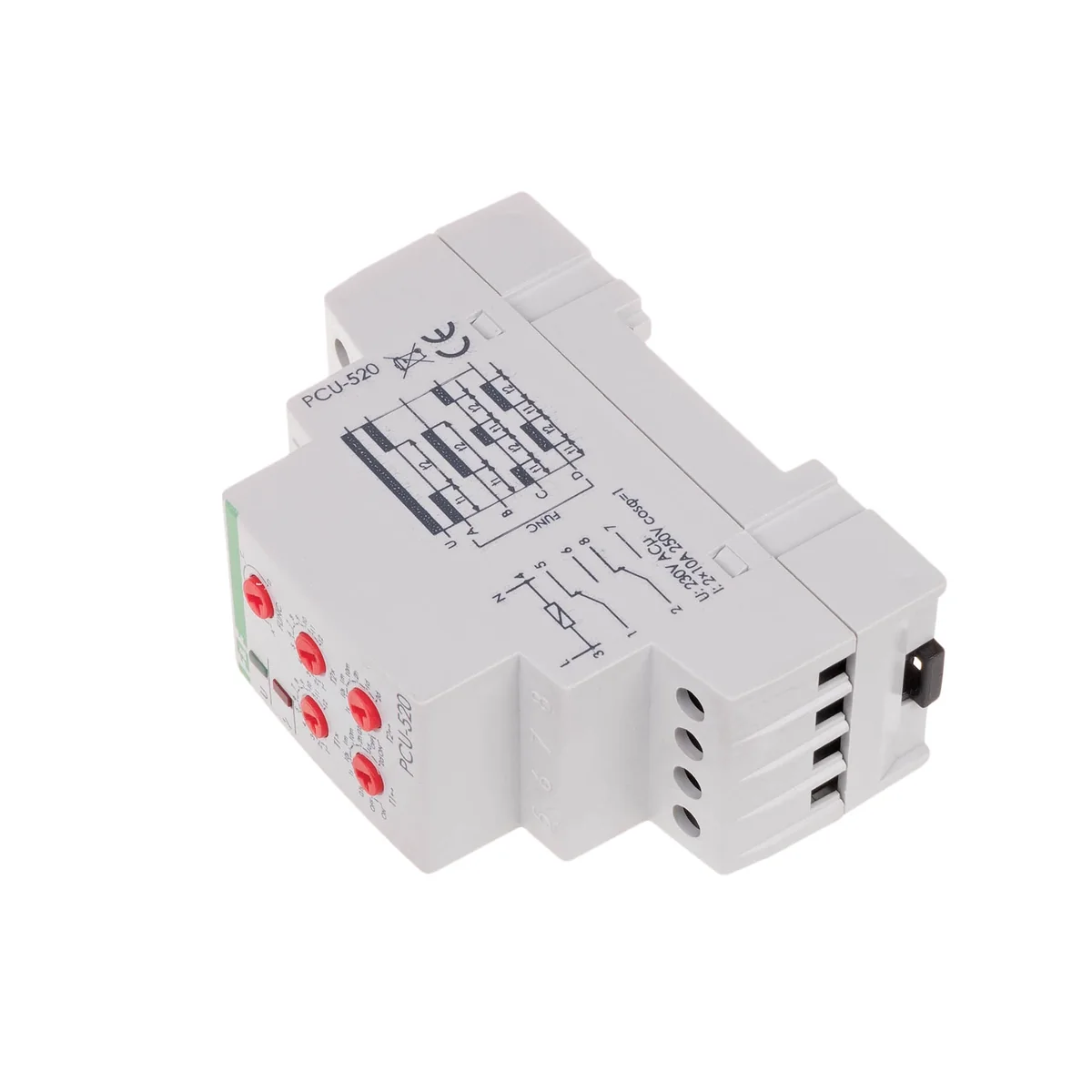

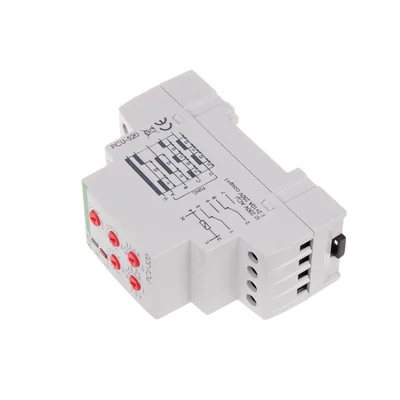

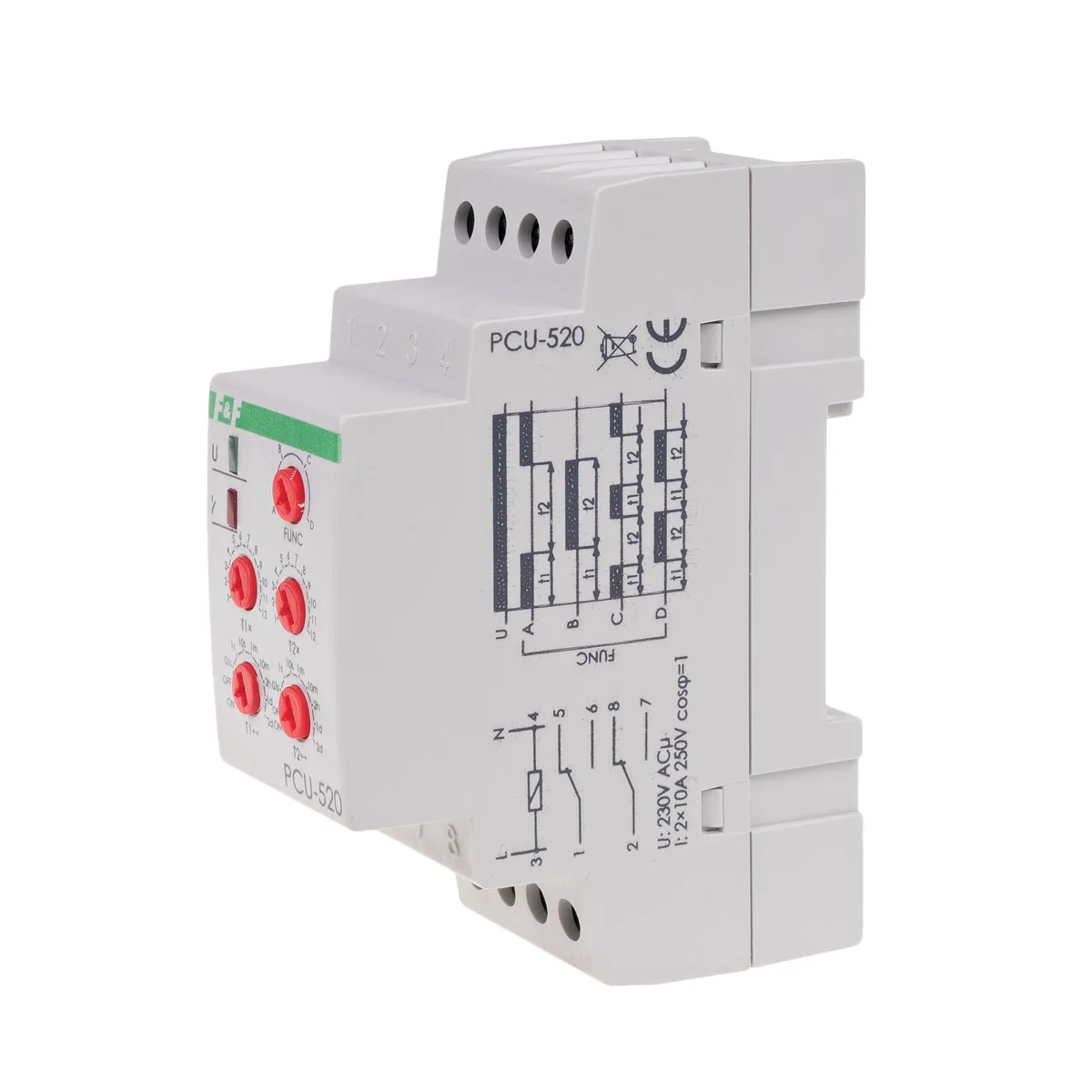

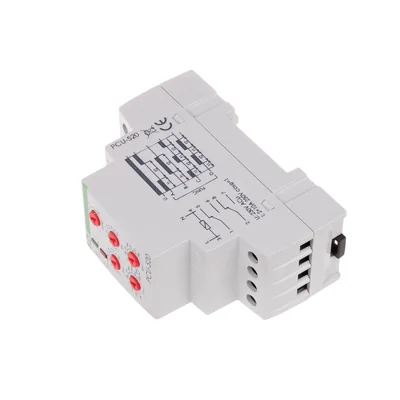

PCU-520 relé temporizador 230V PCU-520

Propósito
Relés  temporal se utilizan para  Control de tiempo en sistemas industriales y domóticos (p. ej. ventilación, calefacción, iluminación, señalización, etc.) Funcionamiento
Funciones:
*OPÓ APAGADO RETARDADO (A)
Hasta que se gira el relé en los contactos permanecen en la posición 1-5, 2-8. Después de aplicar la tensión de alimentación, los contactos se conmutan a la posición
1-6, 2-7 durante el tiempo t1. Después de medir el tiempo t1, los contactos vuelven a las posiciones 1-5, 2-8 por el tiempo t2. Después del tiempo t2, los contactos del relé vuelven a las posiciones 1-5, 2-8 durante el tiempo t2. Después del tiempo t2, los contactos del relé regresan a las posiciones 1 a 6, 2 a 7. Es posible reiniciar el modo de funcionamiento del relé después de desconectar la tensión de alimentación y volver a conectarla.
*OPÓTARDÍA EN ENCENDIDO (B)
Después de aplicar la tensión de alimentación, los contactos permanecen en la posición 1-5, 2-8 para el tiempo t1. Después de medir el tiempo t1 se produce la conmutación. contactos a la posición 1-6, 2-7 durante el tiempo t2. Después del tiempo t2, los contactos del relé vuelven a las posiciones 1-5, 2-8. Es posible reiniciar el modo de funcionamiento del relé después de desconectar la tensión de alimentación y volver a conectarla.
*APAGADO RETARDADO - CÍCLICAMENTE (C)
El modo de funcionamiento APAGADO retardado se realiza cíclicamente en los ajustes establecidos. intervalos tiempo de trabajo y descanso.
*OPÓENCENDIDO RETARDADO - CÍCLICAMENTE (D)
El modo de funcionamiento de encendido retardado se realiza cíclicamente en los ajustes establecidos. intervalos tiempo de trabajo y descanso. ¡Nota!
* Cuando se enciende la alimentación, el sistema no responde a los cambios en la configuración del rango de tiempo.
* La operación con el rango de tiempo recién establecido ocurre después de apagarlo y encenderlo nuevamente. fuente de alimentación.
* Cuando se enciende la alimentación dentro del rango de tiempo establecido, es posible ajustar suavemente la hora dentro del valor de configuración de tiempo. ÉL - cuando se enciende la alimentación, provoca que el contacto quede permanentemente encendido. en la posición 11-12.
 OFF  -  cuando se enciende la alimentación, hace que el contacto esté permanentemente encendido. en la posición 11-10.
