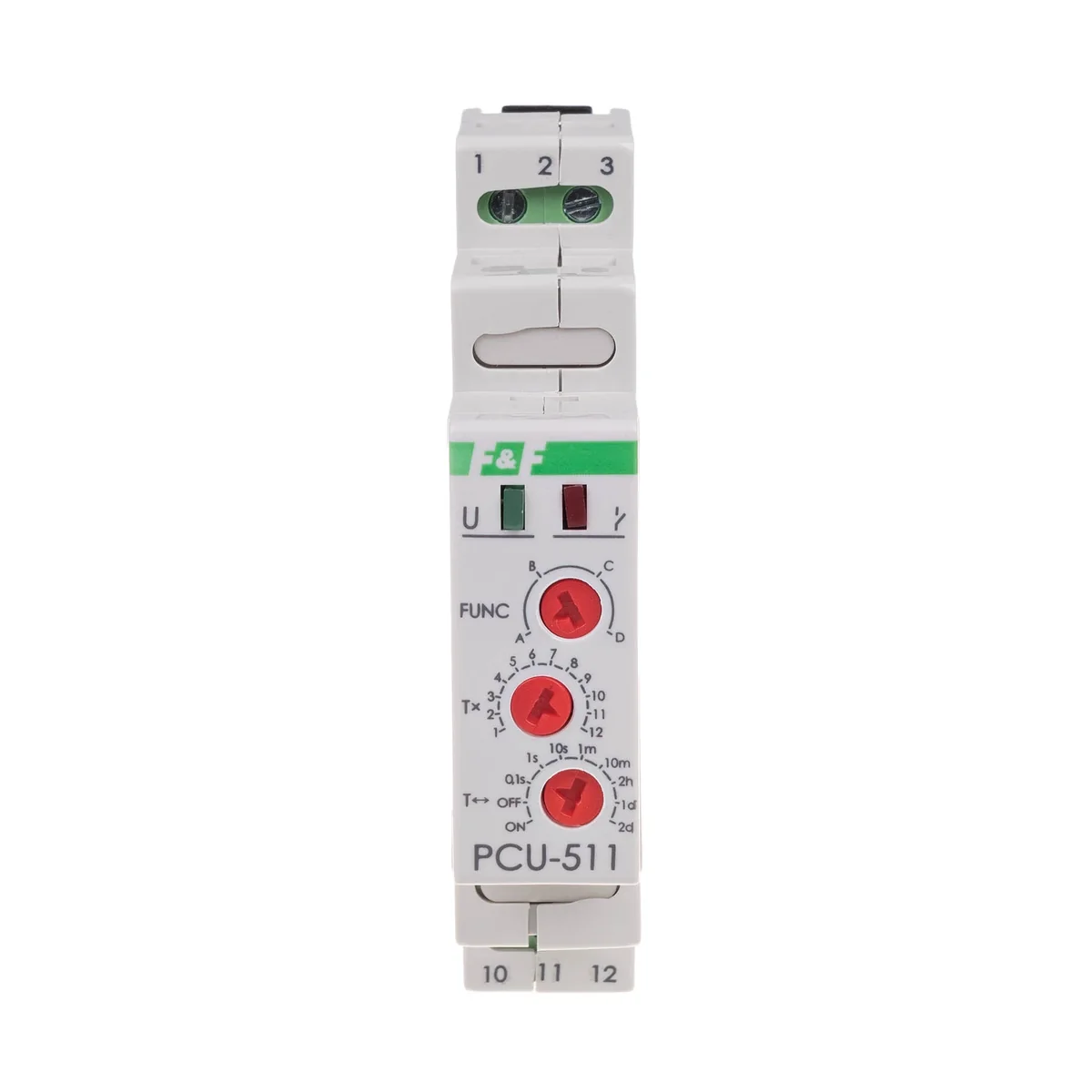

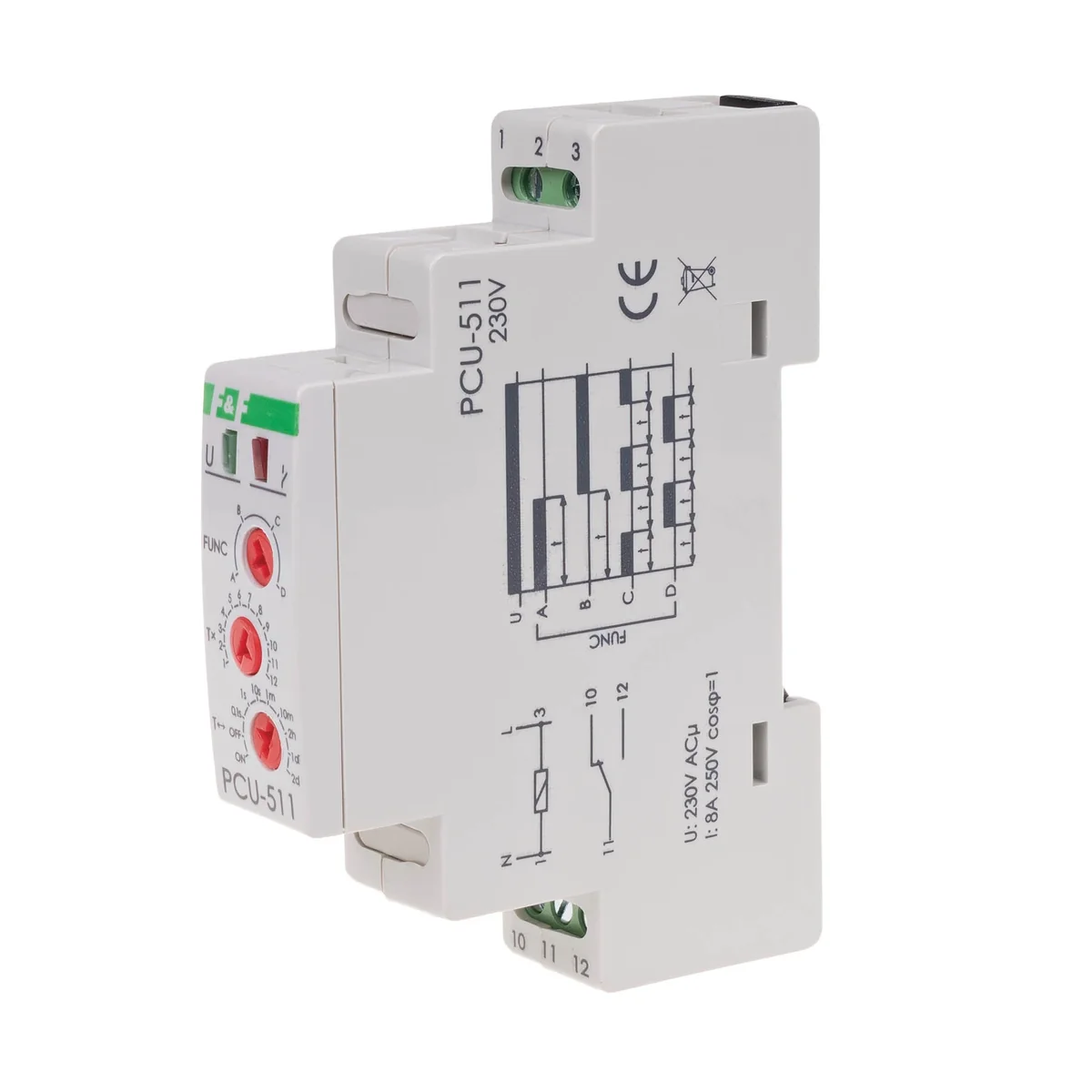

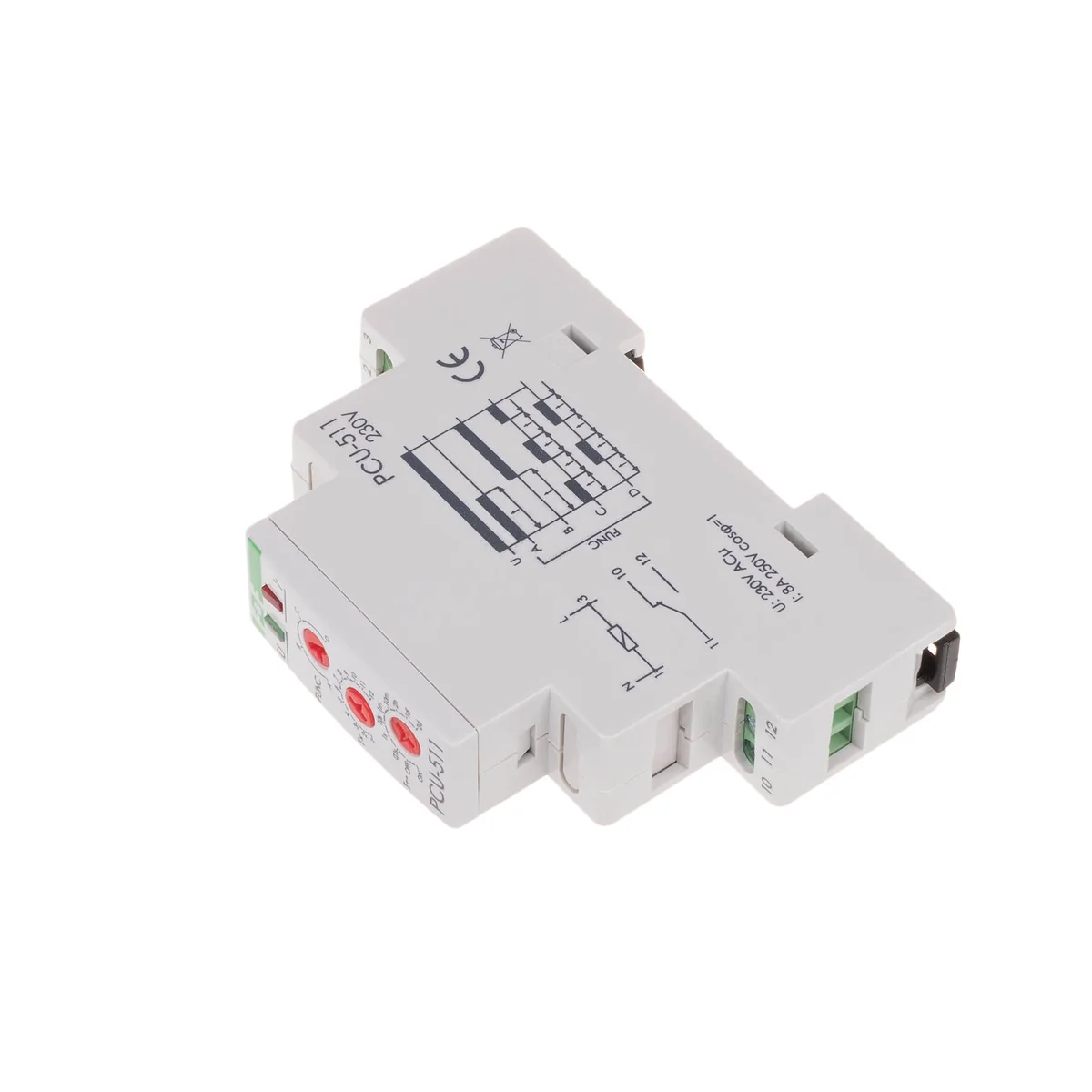

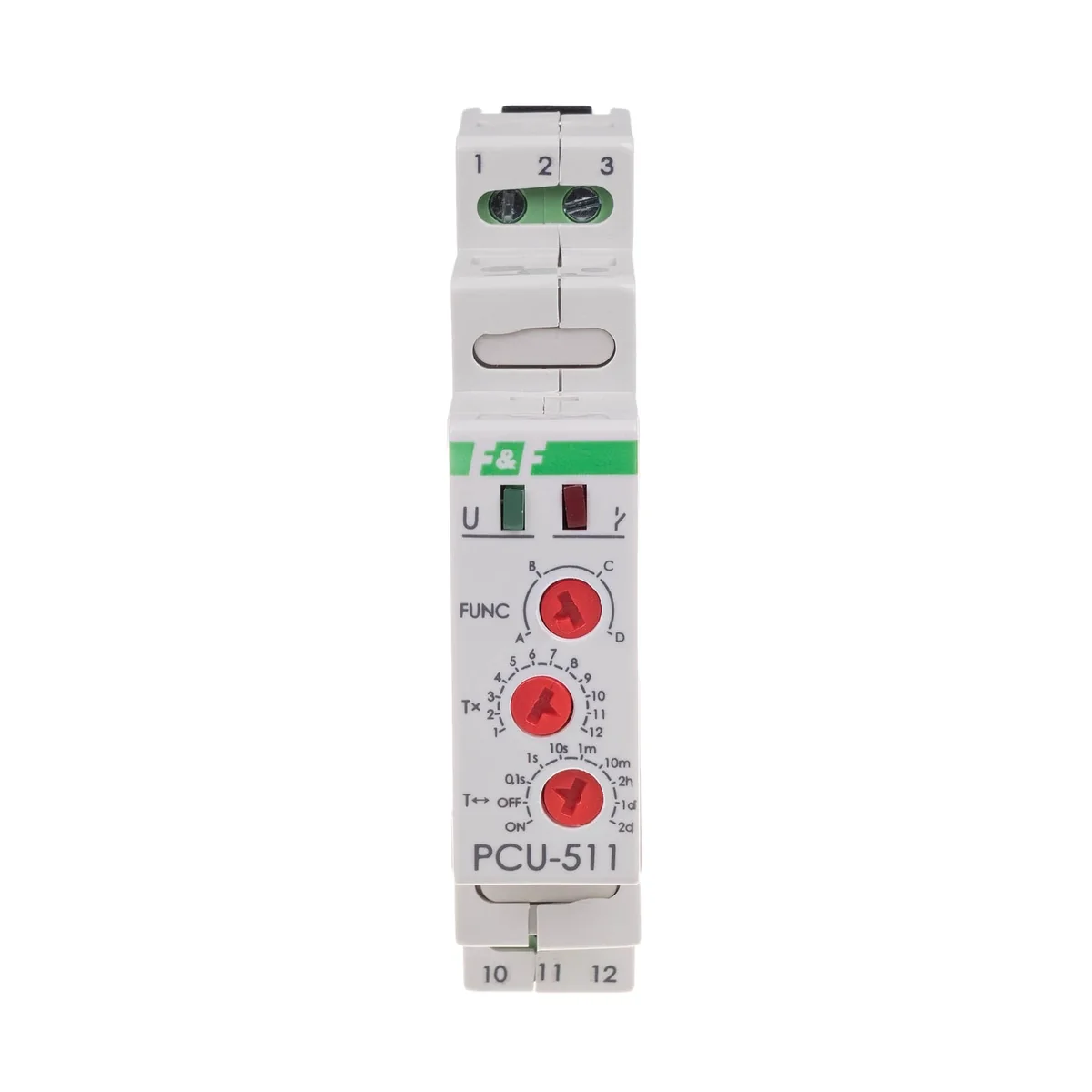

PCU-511 Relé temporizador 230V PCU-511

Propósito
Relés  temporal se utilizan para  Control de tiempo en sistemas industriales y domóticos (p. ej. ventilación, calefacción, iluminación, señalización, etc.) Funcionamiento
Funciones:
*OPÓ APAGADO RETARDADO (A)
Hasta que se gira el relé en el contacto permanece en la posición 11-10 (3-5 para PCU-511 UNI). Después de aplicar la tensión de alimentación, el contacto se conmuta a la posición 11-12 (3-7 para PCU-511 UNI) y se mide el tiempo de funcionamiento ajustado t. Después de medir el tiempo t, el contacto vuelve a la posición 11-10 (3 -5 para PCU-511 UNI). Reiniciar el modo de funcionamiento del relé es posible después de desconectar la tensión de alimentación y volver a conectarla.
*OPÓENCENDIDO LENTO (B)
Antes y después de aplicar la tensión de alimentación, el contacto permanece en la posición 11-10 ( 3-5 para PCU-511 UNI) y se mide el tiempo de funcionamiento ajustado t. Después de medir el tiempo t se produce la conmutación. contacto a la posición 11-12 (3-7 para PCU-511 UNI). Es posible reiniciar el modo de funcionamiento del relé después de desconectar la tensión de alimentación y volver a conectarla.
*APAGADO RETARDADO - CÍCLICAMENTE (C)
El modo de funcionamiento APAGADO retardado se realiza cíclicamente al mismo tiempo. intervalos establecidos  tiempo de trabajo y descanso.
*OPÓON-ON - CÍCLICAMENTE (D)
Modo de funcionamiento retardado realizado cíclicamente al mismo tiempo. intervalos establecidos  tiempo de trabajo y descanso. ¡Nota!
* Cuando se enciende la alimentación, el sistema no responde a los cambios en la configuración del rango de tiempo.
* La operación con el rango de tiempo recién establecido ocurre después de apagarlo y encenderlo nuevamente. fuente de alimentación.
* Cuando la alimentación se enciende dentro del rango de tiempo establecido, es posible ajustar suavemente la hora dentro del valor de configuración de tiempo.
 ON  - cuando se enciende la alimentación, provoca que el contacto quede permanentemente encendido. en la posición 11-12.
 OFF  -  cuando se enciende la alimentación, hace que el contacto esté permanentemente encendido. en la posición 11-10
