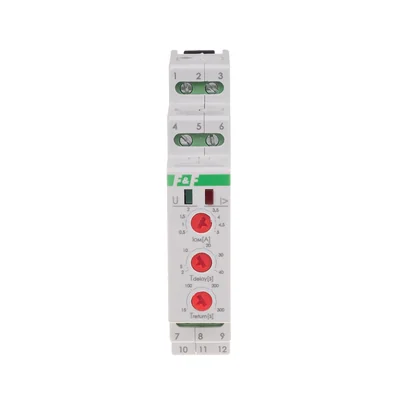

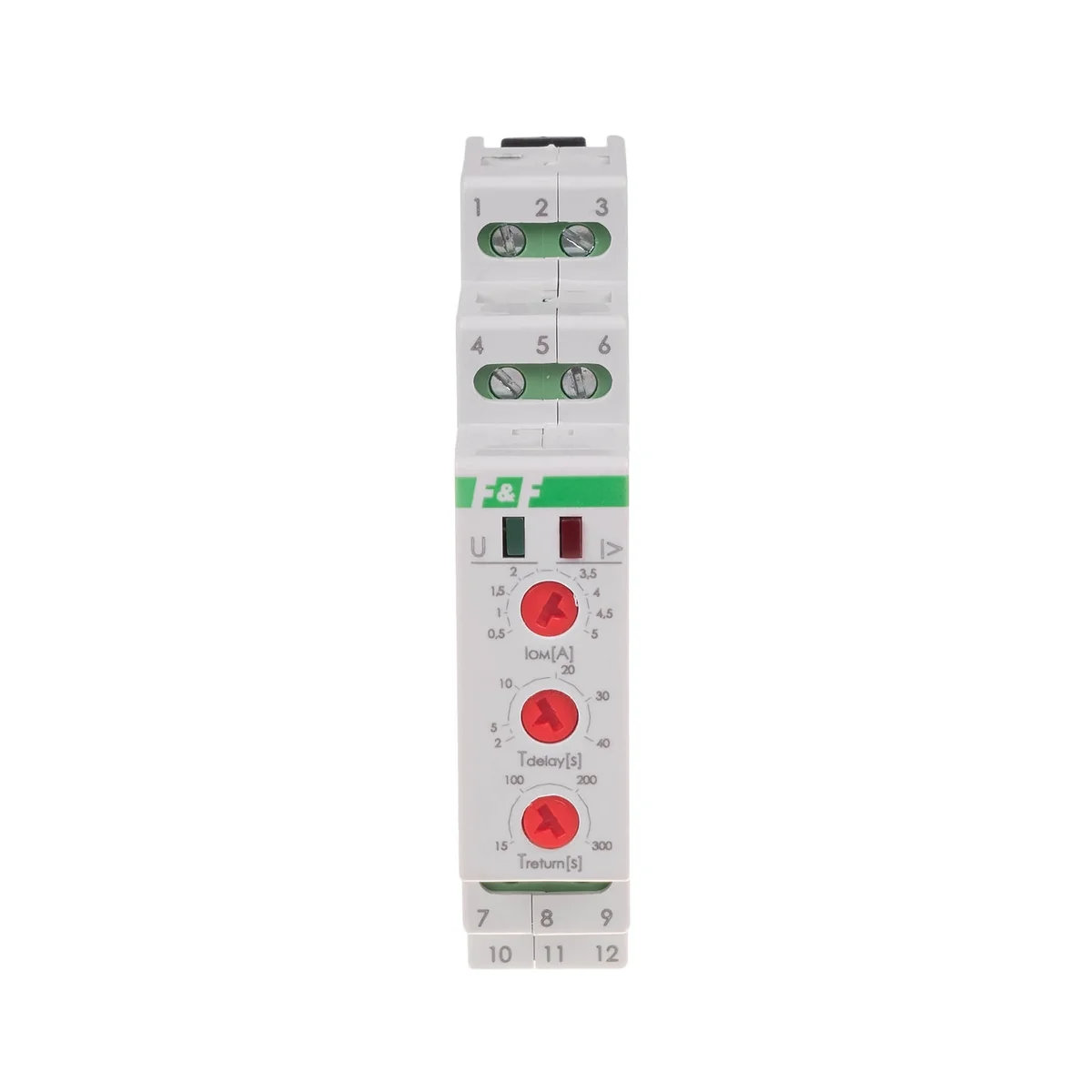

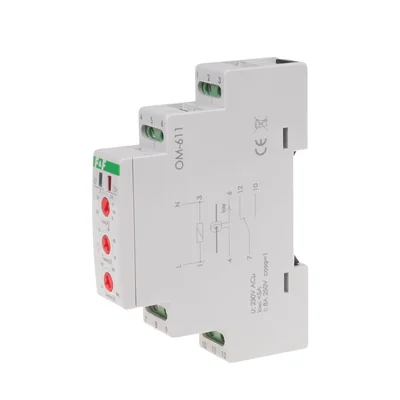

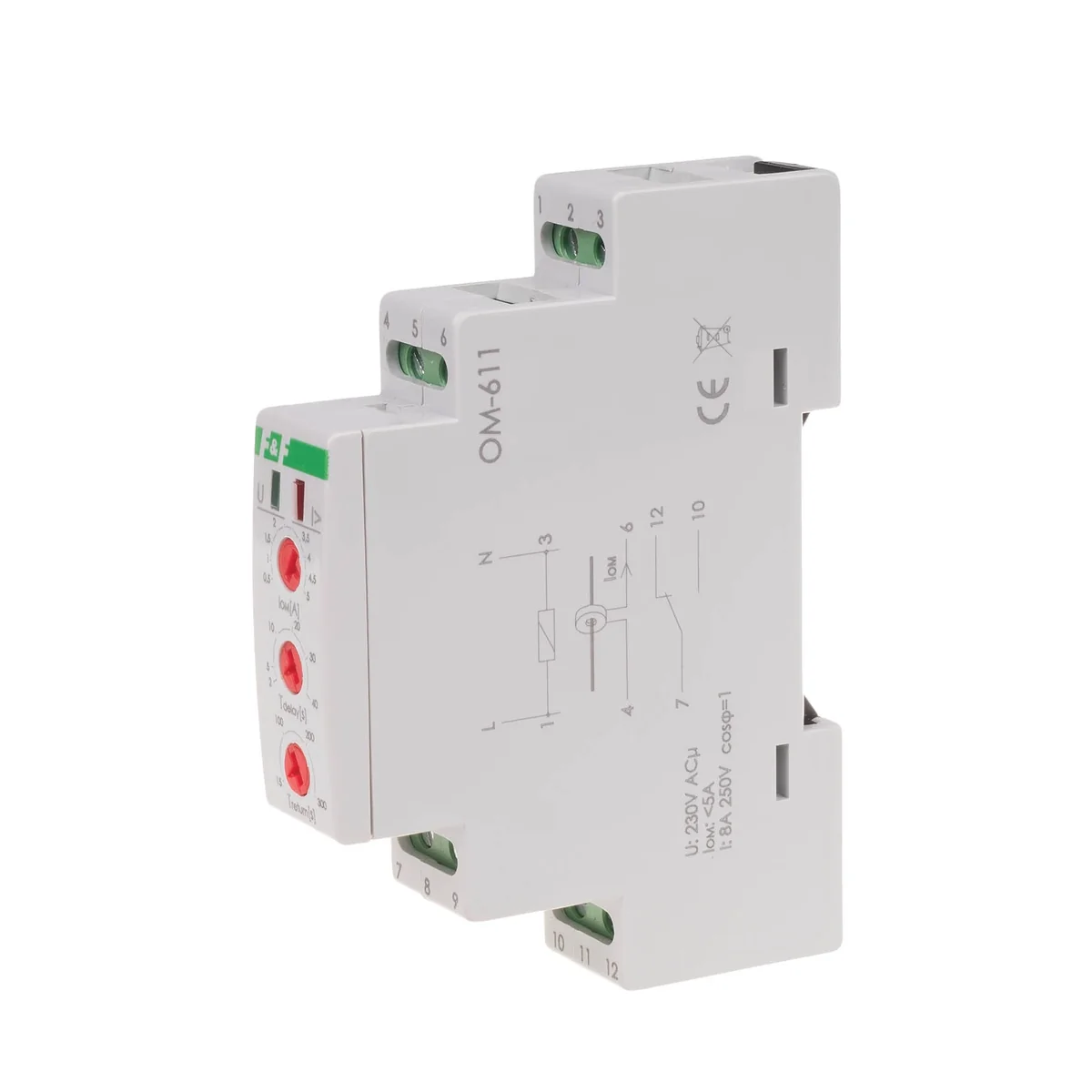

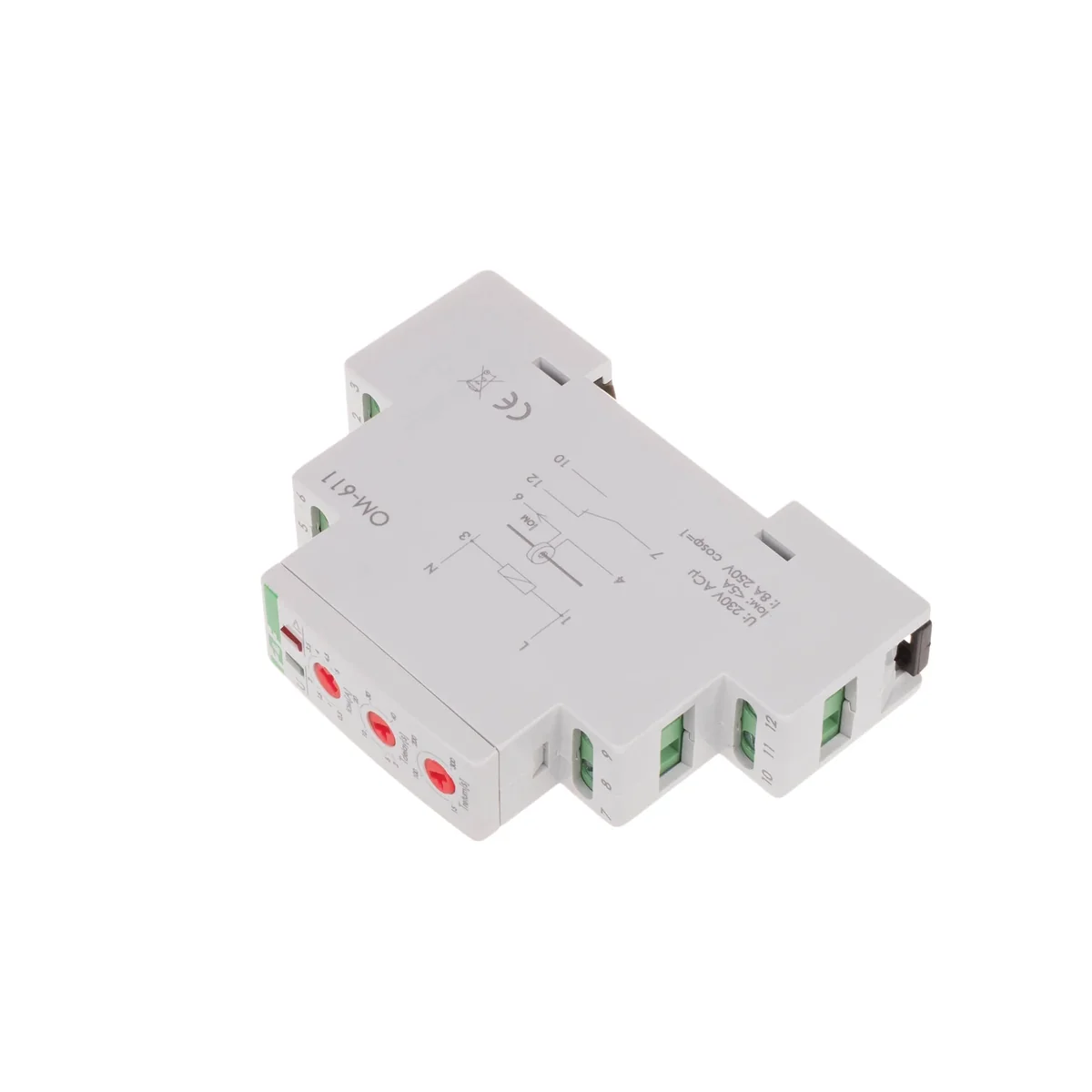

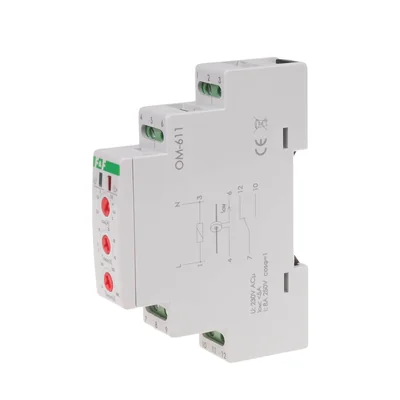

Limitador de potencia /carril/ OM-611 OM-611

Objetivo
El limitador de consumo de energía OM-611 se utiliza para desconectar automáticamente la alimentación de un circuito de instalación monofásico cuando se alcanza el valor establecido de energía consumida por los receptores. en el circuito de medición del relé se excede Funcionamiento
El limitador está diseñado para funcionar con un transformador de corriente cuyo circuito primario está conectado al circuito medido y la salida a los terminales de medición OM, lo que permite controlar circuitos de cualquier capacidad de carga. , configurando el umbral de activación del relé real por encima de 5A (IOM). El rango de la corriente medida dependerá de la relación del transformador, por ejemplo, de 5 A a 50 A con una relación de 10:1 para un transformador de 50/5 A. La corriente de la entrada de medición 4-6 no puede exceder los 5 A.

La alimentación del relé se indica mediante iluminación LED verde (U). Cuando la corriente en el circuito medido es inferior al umbral de conmutación IOM establecido, el contacto se cerrará (posición 7-10). La superación del umbral establecido en el circuito medido se indica mediante el LED rojo intermitente I>. Después del tiempo de retardo configurado, el contacto se abrirá (posición 7-12). El contacto se cerrará automáticamente después del tiempo de Treturn establecido. Si la corriente en el circuito medido aún es superior al umbral establecido, el contacto se volverá a abrir.
