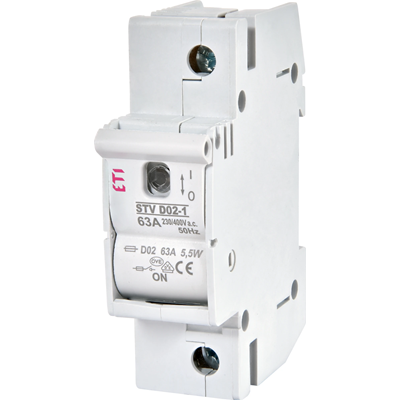

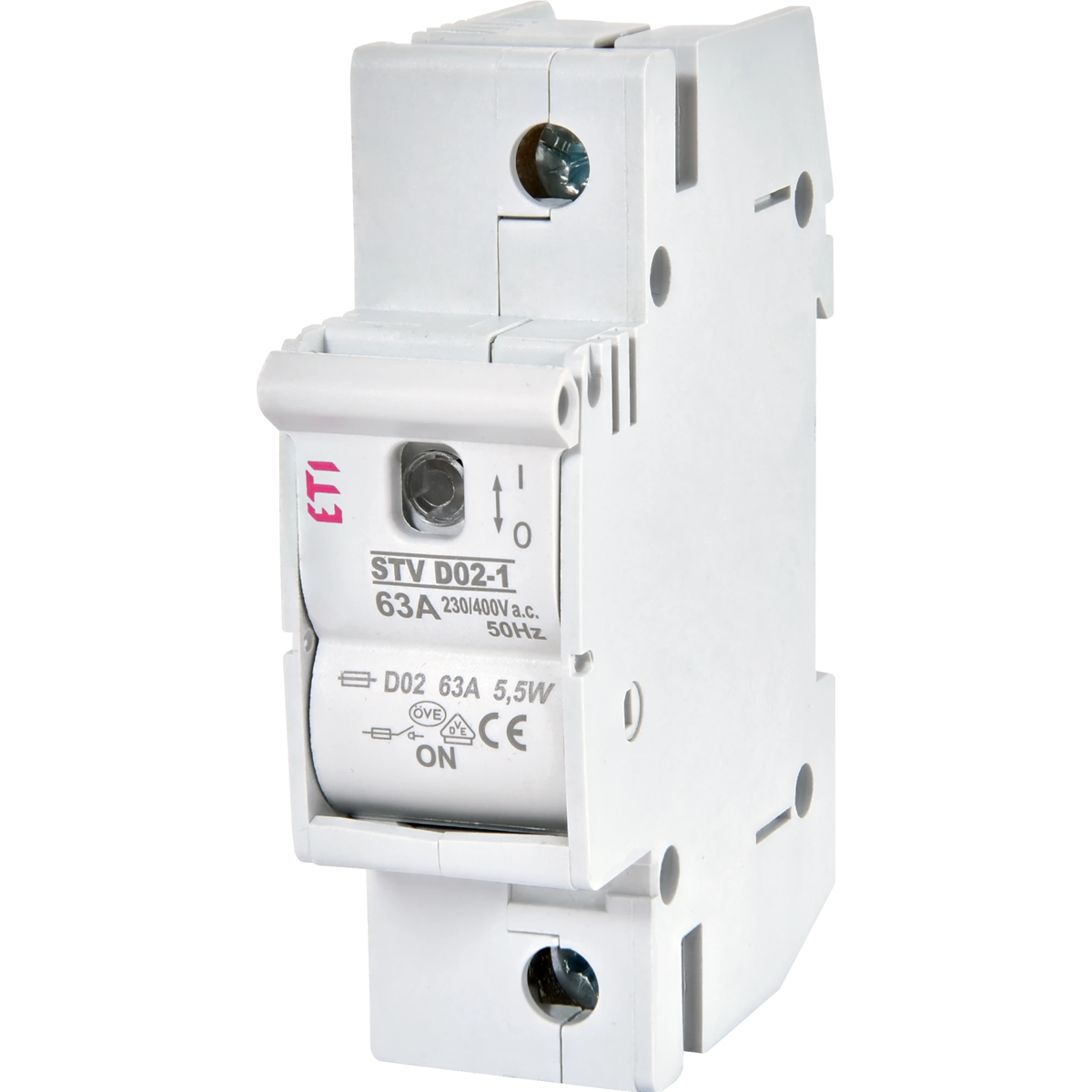

Interruptor-seccionador STV D02 63A 1p 002271001

El interruptor-seccionador fusible STV D02 es un dispositivo con inserto fusible reemplazable que protege las instalaciones eléctricas. Le permite utilizar (como el interruptor-seccionador VL D01) las ventajas operativas del sistema de fusibles D0. Principios de funcionamiento del interruptor STV D02: para reemplazar un fusible quemado, tire de la palanca del interruptor hacia abajo (lo que desconectará el circuito) y luego saque el cajón y retire el fusible quemado. Tras extraer el cajón con el portafusibles, obtenemos una rotura aislante visible en el circuito. De esta forma, el seccionador puede funcionar como protección principal (por ejemplo: protección previa al contador) y como interruptor principal.
Ventajas:
→ le permite reemplazar un inserto de fusible quemado sin el riesgo de tocar partes vivas,
→ no es necesario utilizar un cabezal fusible; El contacto adecuado del fusible está garantizado por un sistema apropiado de terminales de resorte
posibilidad de conectar la fuente de alimentación tanto desde arriba así como "desde abajo"
→ Sellable en posición de encendido y apagado. también sin el fusible insertado,
→ categorías de trabajo: AC 22B, AC 23B (35A), DC 22B,
→ Capacidad nominal de cortocircuito [kA]: 50,
→ Versión 1 polo, 2p, 3p, 1p+N, 3p+N,
→ corriente nominal dependiendo de los insertos de 2 a 63A,
→ el uso de un seccionador con inserto permite una cooperación selectiva con disyuntores de exceso de corriente.
