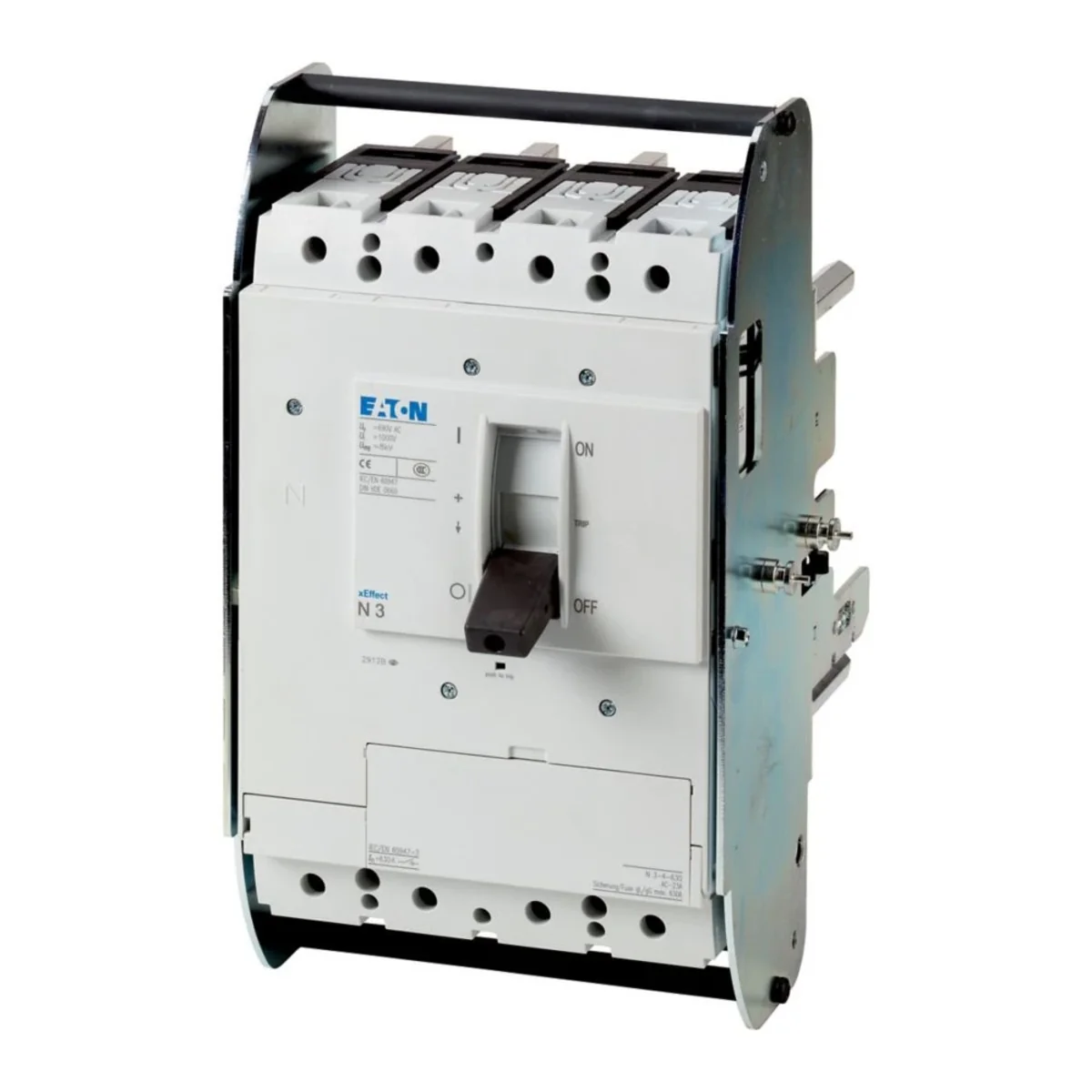

Descrizione del prodotto

Los seccionadores N..-..tienen las características de seccionadores para redes TI puestas a tierra. Accesorios como juegos de conexión, abrazaderas y soportes giratorios para embrague de puerta permiten una instalación individual en diferentes sistemas de distribución. Los interruptores auxiliares, los disparadores de tensión y los accionamientos remotos permiten la señalización y la automatización. Notas: características de los interruptores principales, incluida la actuación según IEC/EN 60204 y VDE 0113. Características de desconexión según IEC/EN 60947-3 y VDE 0660. Protección contra contacto según VDE 0160 parte 100.

Número de polos

4
Corriente nominal [A]

630

Instalación

técnica de extracción
Serie

Interruptor de aislamiento/interruptor maestro

Altri dati tecnici

Jako rozłącznik główny

Sí
Jako rozłącznik bezpieczeństwa

No
Jako przełącznik nawrotny

No
Maksymalne znamionowe napięcie pracy Ue AC

690 V
Znamionowy prąd ciągły dla AC-23, 400 V

0 A
Znamionowa moc pracy dla AC-3, 400 V

0 kW
Znamionowa moc pracy dla AC-23, 400 V

315 kW
Znamionowy warunkowy prąd zwarciowy Iq

0 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

No
Budowa urządzenia

Wykonanie wysuwne
Do montażu tablicowego 4-otworowego

No
Do instalacji w tablicach rozdzielczych

Sí
Kolor elementu sterowniczego

Czarny
Z mechanizmem ryglującym

Sí
Stopień ochrony (IP) części czołowej

IP20

Jako rozłącznik remontowy

Sí
Jako wyłącznik awaryjny

Sí
Liczba łączników

1
Znamionowe napięcie pracy

690 ... 690 V
Znamionowy prąd ciągły dla AC-21, 400 V

0 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

12 kA
Zdolność łączeniowa przy 400 V

0 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

Sí
Opcjonalny wyzwalacz napięciowy

Sí
Do montażu na płycie

Sí
Do montażu czołowego centralnie

No
Do montażu pośredniego

Sí
Rodzaj elementu wykonawczego

Dźwignia
Rodzaj podłączenia styków głównych

Połączenie śrubowe

Dettagli del produttore

Produttore

EATON Electric Sp. z o.o.
Indirizzo

80-299 Gdańsk ul. Galaktyczna 30
NIP

5841022327

Una specie di pacchetto		Skrzynia
Quantità	1 pezzi	1 pezzi
Peso (kg)	20,258	20,452
Volume (m3)	0,021	0,021
Larghezza (m)	0,230	0,230
Lunghezza (m)	0,260	0,260
Profondità (m)	0,346	0,346
