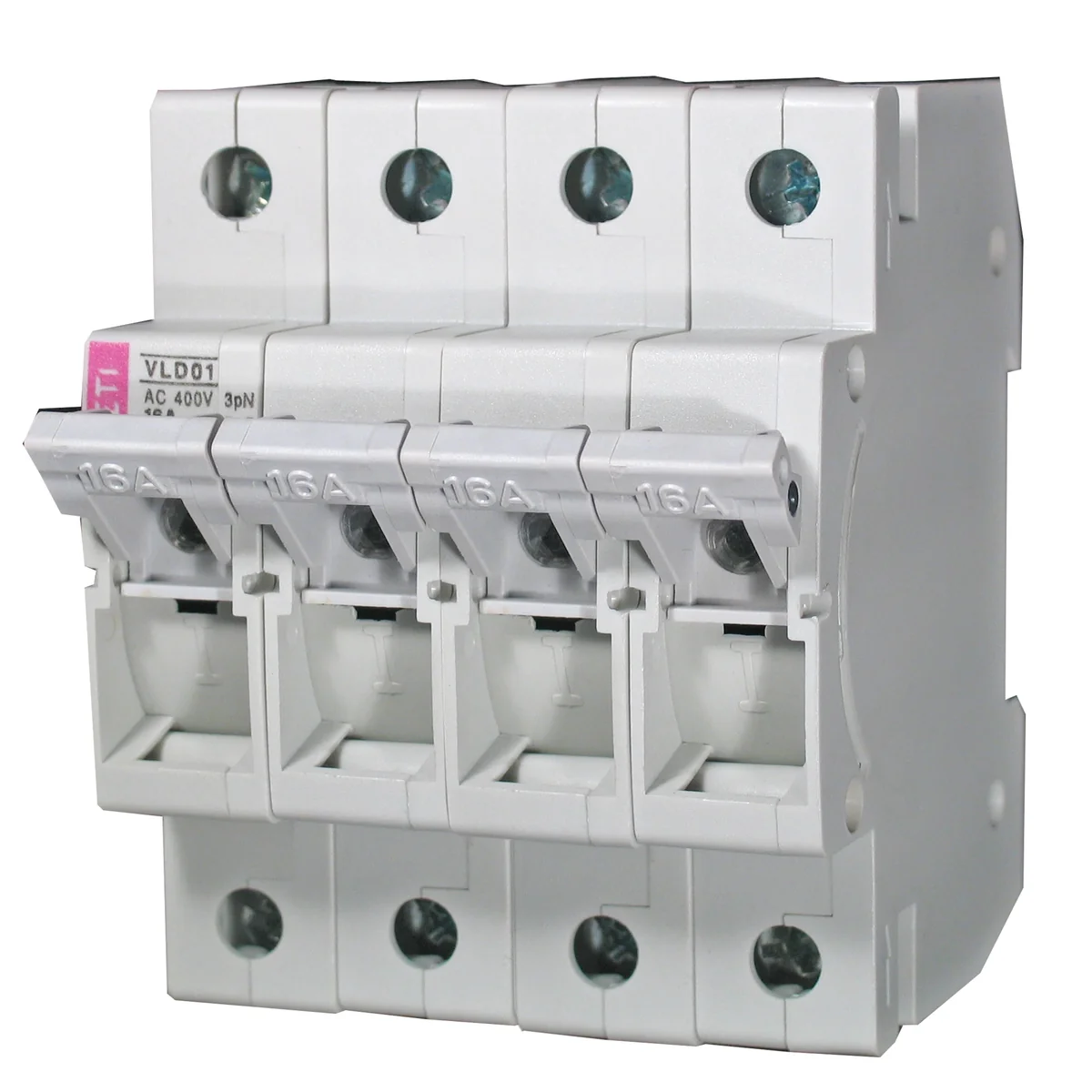

Interruptor fusible VLDO1 16A 3p+N 002261023

El interruptor fusible es un dispositivo de protección con un inserto de fusible reemplazable.
Le permite aprovechar las ventajas operativas del sistema de fusibles D0:
– le permite reemplazar un inserto de fusible quemado sin el riesgo de tocar partes vivas
– no es necesario utilizar un cabezal fusible; El contacto correcto del inserto está garantizado por un sistema de abrazaderas de resorte
El indicador de activación del fusible es visible tanto en la posición 1 como en la posición 0.
Principios de funcionamiento del interruptor-seccionador VLD01 - El inserto reemplazable (cajón) de los cartuchos fusibles D01 (2A a 6A, 10A, 16A) sirve como interruptor. palanca de apagado/encendido. y apagado/en el seccionador. El inserto reemplazable sólo se puede reemplazar con una herramienta adicional. El seccionador está diseñado para montarse sobre carril TH 35.
Ventajas:
→ las dimensiones del seccionador VLD01 son comparables a las de otros dispositivos de serie, por ejemplo, Etimat, EFI, Eticon, disyuntores Etitec, lámparas, etc.,
→ posibilidad de sellado en posición de encendido y apagado,
→ el diseño de abrazadera permite la conexión tanto con un cable como con un bus puente,
→ dependiendo de los tipos, se fabrican en versiones 1p, 1p+N, 2p, 3p, 3p+N,
→ categoría de trabajo AC 22B,
→ Capacidad nominal de cortocircuito [kA]: 50.
