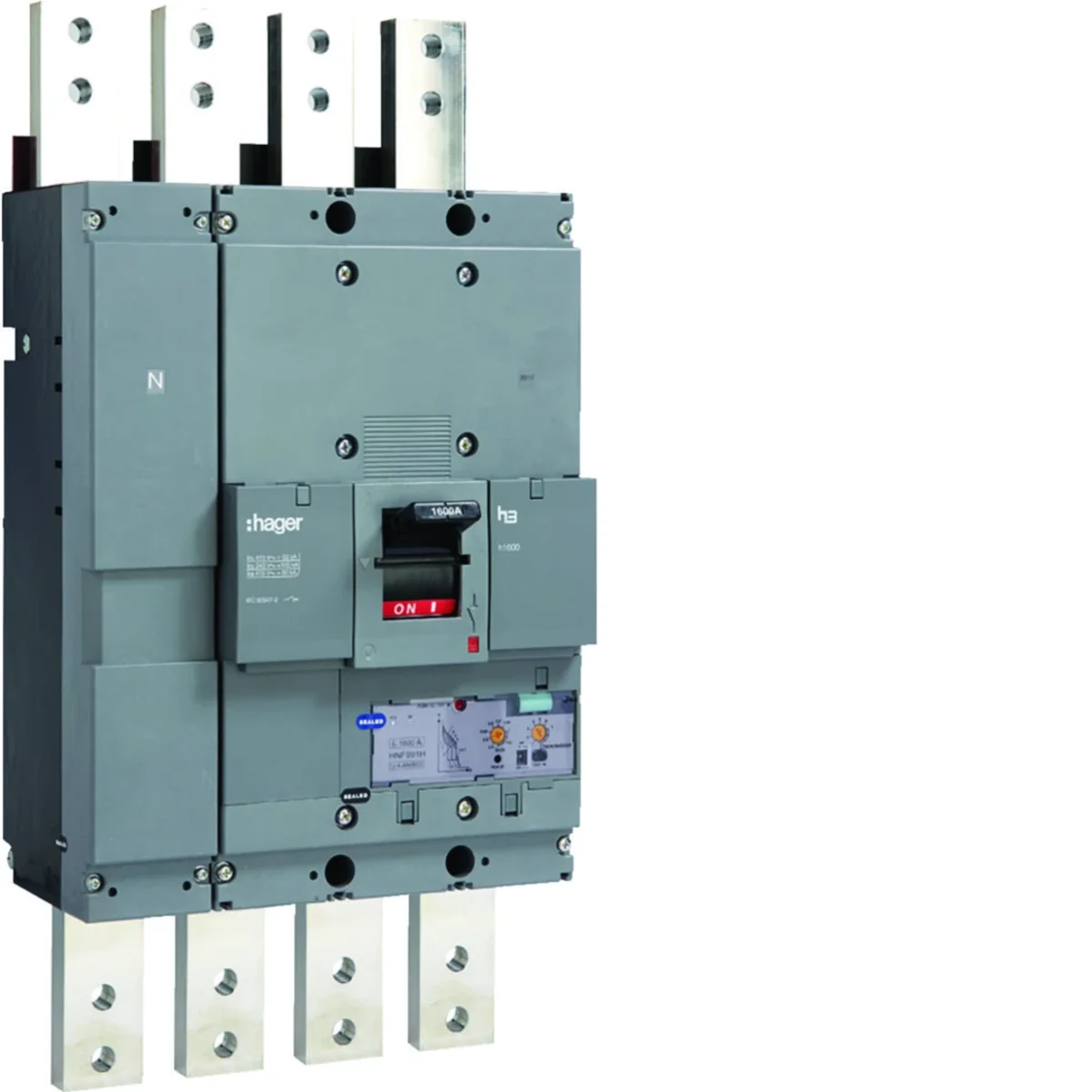

Interruptor de encendido h1600 4P 50kA 1600A LSI HNF991H

Índice local:
ALM133HAGE
Número de catálogo:
HNF991H
Código EAN:
3250613349929
Fabricante: HAGER
Frecuencia nominal [Hz]: 60
Número de polos: 4
Par de apriete [Nm]: 65
Precio:
6681,90 €
bruto / uds.
(IVA incluido 23%)
Entrega en 3h
hasta 10 semanas (días laborables)
Recogida en 1h
Cantidad uds.
(múltiple:
1
)
Añadir al portapapeles
Imprimir

Descripción del producto

El interruptor de encendido es un dispositivo perfectamente adaptado a las necesidades actuales derivadas de la práctica diaria de instalaciones eléctricas. Varias opciones de conexión y una amplia gama de equipos permiten implementar soluciones inusuales en las instalaciones sin mucho esfuerzo.

  • tamaño h1600,
  • la unidad de disparo es LSI,< /li> < li> 1600A.

Datos técnicos

  • Frecuencia nominal [Hz]
    60
  • Par de apriete [Nm]
    65
  • Corriente nominal [A]
    1600
  • Pérdidas de potencia [W]
    168,9
  • Tipo de conección
    Vicio
  • Durabilidad mecánica (número de ciclos)
    4000
  • Tensión de conmutación nominal [V]
    220/690
  • Tiempo de respuesta al abrir [ms]
    10
  • Limite la corriente de corte en cortocircuito Icu para 230V [kA]
    100
  • Limite la corriente de corte en cortocircuito Icu para 400V [kA]
    50
  • Limite la corriente de corte en cortocircuito Icu para 440V [kA]
    70
  • Limite la corriente de corte en cortocircuito por polo para 400 V [kA]
    9
  • Configuración del disparador electromagnético
    2,5/5/10
  • Modo de disparo
    LSI
  • Factor de corrección de corriente nominal para 3 dispositivos instalados uno al lado del otro
    1
  • Sección del cable (trenzado) [mm²]
    3x240
  • PKWIU
    27.12.22.0
  • Número de polos
    4
  • Tensión nominal de aislamiento [V]
    800
  • Nivel de seguridad
    IP4X
  • Pérdidas de potencia por polo [W]
    56,3
  • Resistencia eléctrica (número de ciclos)
    1000
  • Rango de temperatura de funcionamiento [°C]
    de -25 a 70
  • Número de módulos
    16
  • Ajuste de liberación térmica
    0,4/0,5/0,63/0,8/0,9/0,95/1
  • Limite la corriente de corte en cortocircuito Icu para 240V [kA]
    100
  • Limite la corriente de corte en cortocircuito Icu para 415V [kA]
    50
  • Limite la corriente de corte en cortocircuito por polo para 230 V [kA]
    60
  • Corriente de corte de cortocircuito Ics [%]
    100
  • Temperatura de almacenamiento [°C]
    de -35 a 70
  • Factor de corrección de corriente nominal para 2 dispositivos instalados uno al lado del otro
    1
  • Tensión transitoria nominal [V]
    8000
  • Sección del conductor (cable) [mm²]
    3x240

Otros datos técnicos

  • Znamionowy prąd ciągły Iu
    1600 A
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
    50 kA
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego
    0 ... 0 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym
    No
  • Budowa urządzenia
    Urządzenie mocowane na stałe
  • Opcjonalny montaż na szynie DIN TH
    No
  • Liczba styków pomocniczych zwiernych
    0
  • Ze wskaźnikiem wyłączenia
    No
  • Umiejscowienie przyłączy obwodów głównych
    Strona przednia
  • W komplecie z zabezpieczeniem
  • Opcjonalny napęd silnikowy
  • Zakres napięcia znamionowego
    220 ... 690 V
  • Zakres nastawy wyzwalacza przeciążeniowego
    640 ... 1600 A
  • Zakres nastawy wyzwalacza zwarciowego
    8960 ... 19200 A
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Do montażu na szynie TH
    No
  • Liczba styków pomocniczych rozwiernych
    0
  • Liczba styków pomocniczych przełącznych
    0
  • Liczba biegunów
    4
  • Rodzaj elementu wykonawczego
    Przełącznik
  • Wbudowany napęd silnikowy
    No
  • Stopień ochrony (IP)
    IP40

Detalles del fabricante

Empaquetado a granel

una especie de paquete Karton Paleta
Cantidad 1 uds. 1 uds. 6 uds.
Peso (kg) 32,000 36,800 243,800
Ancho (m) 0,280 0,400 0,800
Longitud (m) 0,191 0,285 1,050
Profundidad (m) 0,570 0,625 1,200
