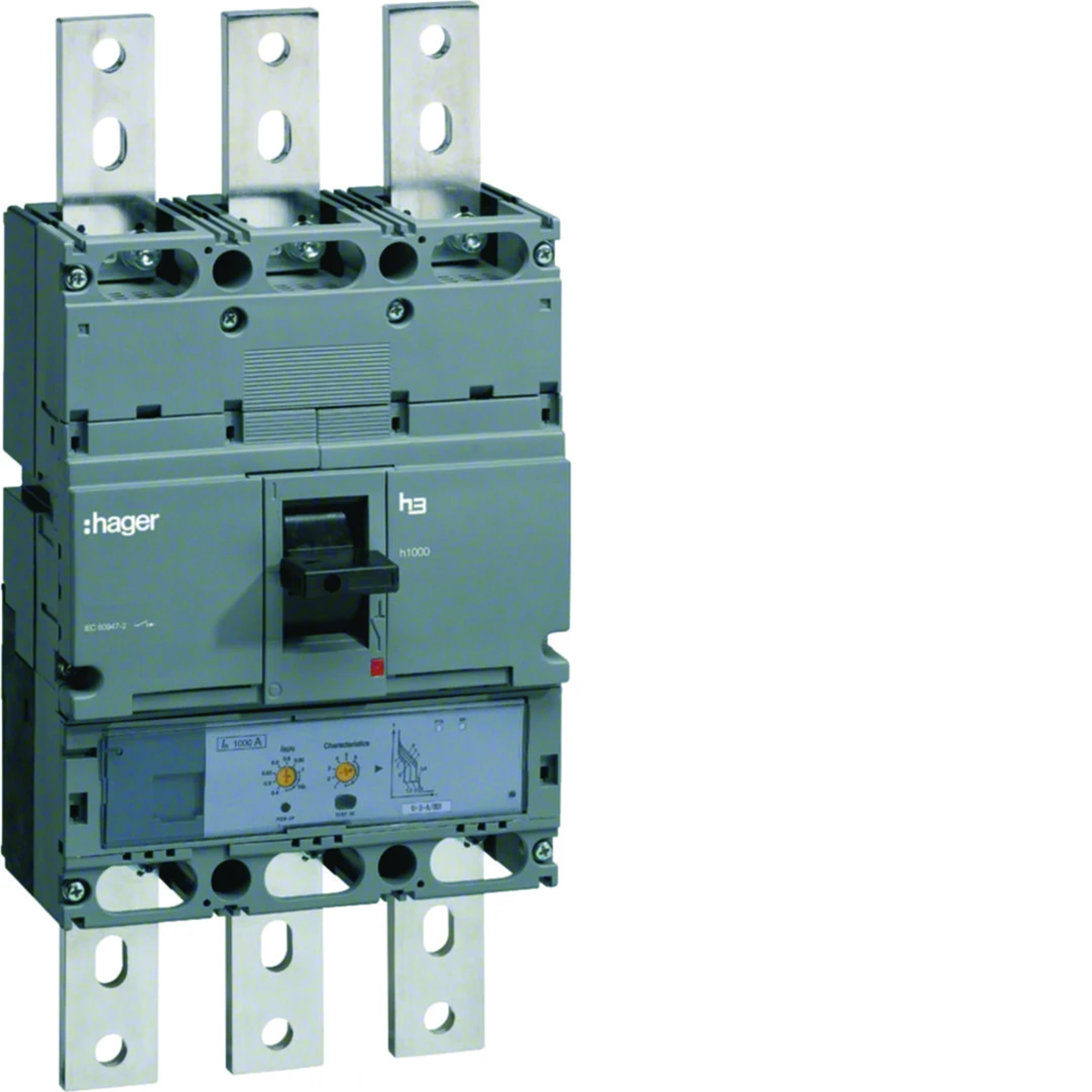

Interruptor de encendido h1000 3P 70kA 1000A LSI HEE970H
local index:
ALM074HAGE
Catalog No:
HEE970H
EAN code:
3250613349783
Price:
16669,58 zł
bruto / pcs.
(including VAT 23%)
Delivery in 3h
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to inquiry
Add to clipboard
Print
Ask about the product
Product description
El interruptor de encendido es un dispositivo perfectamente adaptado a las necesidades actuales derivadas de la práctica diaria de instalaciones eléctricas. Varias opciones de conexión y una amplia gama de equipos permiten implementar soluciones no estándar en las instalaciones sin mucho esfuerzo.
- tamaño h1000,
- la unidad de disparo es LSI , < li> 1000A.
Technical data
-
Frecuencia nominal [Hz]60
-
Par de apriete [Nm]65
-
Corriente nominal [A]1000
-
Pérdidas de potencia [W]186
-
Tipo de conecciónVicio
-
Durabilidad mecánica (número de ciclos)4000
-
Tensión de conmutación nominal [V]220/690
-
Tiempo de respuesta al abrir [ms]10
-
Limite la corriente de corte en cortocircuito Icu para 230V [kA]100
-
Limite la corriente de corte en cortocircuito Icu para 400V [kA]70
-
Limite la corriente de corte en cortocircuito Icu para 440V [kA]65
-
Limite la corriente de corte en cortocircuito por polo para 400 V [kA]9
-
Configuración del disparador electromagnético2,5/5/8
-
Modo de disparoLSI
-
Factor de corrección de corriente nominal para 3 dispositivos instalados uno al lado del otro1
-
Sección del cable (trenzado) [mm²]2x240
-
PKWIU27.12.22.0
-
Número de polos3
-
Tensión nominal de aislamiento [V]800
-
Nivel de seguridadIP4X
-
Pérdidas de potencia por polo [W]62
-
Resistencia eléctrica (número de ciclos)1000
-
Rango de temperatura de funcionamiento [°C]de -25 a 70
-
Número de módulos12
-
Ajuste de liberación térmica0,4/0,5/0,63/0,8/0,9/0,95/1
-
Limite la corriente de corte en cortocircuito Icu para 240V [kA]100
-
Limite la corriente de corte en cortocircuito Icu para 415V [kA]70
-
Limite la corriente de corte en cortocircuito por polo para 230 V [kA]60
-
Corriente de corte de cortocircuito Ics [%]71
-
Temperatura de almacenamiento [°C]de -35 a 70
-
Factor de corrección de corriente nominal para 2 dispositivos instalados uno al lado del otro1
-
Tensión transitoria nominal [V]8000
-
Sección del conductor (cable) [mm²]2x240
Other technical data
-
Znamionowy prąd ciągły Iu1000 A
-
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz70 kA
-
Zakres nastawczy wyzwalacza zwarciowego zwłocznego0 ... 0 A
-
Zintegrowane zabezpieczenie przed zwarciem doziemnymNo
-
Budowa urządzeniaUrządzenie mocowane na stałe
-
Opcjonalny montaż na szynie DIN THNo
-
Liczba styków pomocniczych zwiernych0
-
Ze wskaźnikiem wyłączeniaNo
-
Umiejscowienie przyłączy obwodów głównychStrona przednia
-
W komplecie z zabezpieczeniemSí
-
Opcjonalny napęd silnikowySí
-
Zakres napięcia znamionowego220 ... 690 V
-
Zakres nastawy wyzwalacza przeciążeniowego400 ... 1000 A
-
Zakres nastawy wyzwalacza zwarciowego5600 ... 10000 A
-
Rodzaj podłączenia styków głównychPołączenie śrubowe
-
Do montażu na szynie THNo
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych przełącznych0
-
Liczba biegunów3
-
Rodzaj elementu wykonawczegoPrzełącznik
-
Wbudowany napęd silnikowyNo
-
Stopień ochrony (IP)IP40
Manufacturer details
-
ManufacturerHager Electro S.A.S.
-
AddressFR 67215 Obernai 123 boulevard d’Europe Francja
-
E-mail
Bulk packaging
| A kind of package | Karton | Paleta |
| Quantity | 1 pcs. | 24 pcs. |
| Weight (kg) | 14,000 | 336,000 |
| Width (m) | 0,310 | 0,800 |
| Length (m) | 0,200 | 1,050 |
| Depth (m) | 0,530 | 1,200 |
