Interruptor de encendido h1000 3P 50kA 800A LSI HNE800H

Name: Interruptor de encendido h1000 3P 50kA 800A LSI
Brand: HAGER
SKU: ALM127HAGE
Price: 12069.25 PLN
Availability: BackOrder

local index:

ALM127HAGE

Catalog number:

HNE800H

EAN code:

3250613349738

Interruptor de encendido h1000 3P 50kA 800A LSI

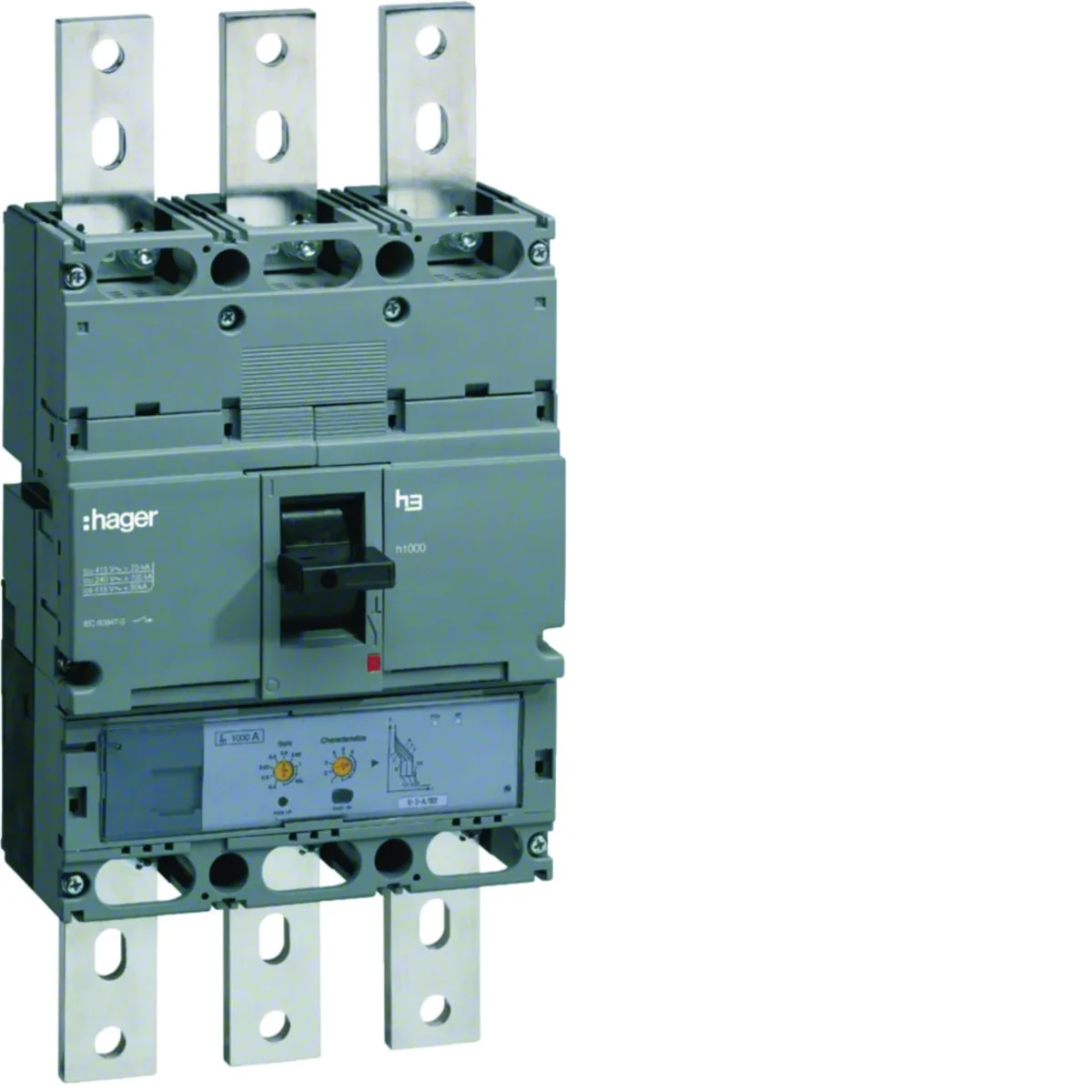

Click on the photo to enlarge

Manufacturer: HAGER

Frecuencia nominal [Hz]: 60

Número de polos: 3

Par de apriete [Nm]: 65

See full description

Price:

12 069,25 zł

bruto / pcs.

(including VAT 23%)

up to 4 weeks

On request

Quantity pcs.

(multiplicity:

1

)

Add to inquiry

Add to clipboard

Print

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

El interruptor de encendido es un dispositivo perfectamente adaptado a las necesidades actuales derivadas de la práctica diaria de instalaciones eléctricas. Varias opciones de conexión y una amplia gama de equipos permiten implementar soluciones no estándar en las instalaciones sin mucho esfuerzo.

tamaño h1000,
la unidad de disparo es LSI ,

Technical data

Frecuencia nominal [Hz]

60
Par de apriete [Nm]

65
Corriente nominal [A]

800
Pérdidas de potencia [W]

153,6
Tipo de conección

Vicio
Durabilidad mecánica (número de ciclos)

4000
Tensión de conmutación nominal [V]

220/690
Tiempo de respuesta al abrir [ms]

10
Limite la corriente de corte en cortocircuito Icu para 230V [kA]

85
Limite la corriente de corte en cortocircuito Icu para 400V [kA]

50
Limite la corriente de corte en cortocircuito Icu para 440V [kA]

45
Limite la corriente de corte en cortocircuito por polo para 400 V [kA]

9
Configuración del disparador electromagnético

2,5/5/10
Modo de disparo

LSI
Factor de corrección de corriente nominal para 3 dispositivos instalados uno al lado del otro

1
Sección del cable (trenzado) [mm²]

2x240
PKWIU

27.12.22.0

Número de polos

3
Tensión nominal de aislamiento [V]

800
Nivel de seguridad

IP4X
Pérdidas de potencia por polo [W]

51,2
Resistencia eléctrica (número de ciclos)

1000
Rango de temperatura de funcionamiento [°C]

de -25 a 70
Número de módulos

12
Ajuste de liberación térmica

0,4/0,5/0,63/0,9/0,95/1
Limite la corriente de corte en cortocircuito Icu para 240V [kA]

85
Limite la corriente de corte en cortocircuito Icu para 415V [kA]

50
Limite la corriente de corte en cortocircuito por polo para 230 V [kA]

51
Corriente de corte de cortocircuito Ics [%]

100
Temperatura de almacenamiento [°C]

de -35 a 70
Factor de corrección de corriente nominal para 2 dispositivos instalados uno al lado del otro

1
Tensión transitoria nominal [V]

8000
Sección del conductor (cable) [mm²]

2x240

Other technical data

Znamionowy prąd ciągły Iu

800 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

50 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

No
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

No
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

No
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

Sí
Opcjonalny napęd silnikowy

Sí

Zakres napięcia znamionowego

220 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

320 ... 800 A
Zakres nastawy wyzwalacza zwarciowego

4480 ... 9600 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

No
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Liczba biegunów

3
Rodzaj elementu wykonawczego

Przełącznik
Wbudowany napęd silnikowy

No
Stopień ochrony (IP)

IP40

Manufacturer details

Manufacturer

Hager Electro S.A.S.
Address

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Bulk packaging

A kind of package	Karton	Paleta	Karton	Paleta
Quantity	1 pcs.	16 pcs.	1 pcs.	16 pcs.
Weight (kg)	11,080	200,280	11,080	200,280
Width (m)	0,310	0,800	0,310	0,800
Length (m)	0,190	1,050	0,190	1,050
Depth (m)	0,530	1,200	0,530	1,200
