Descripción del producto

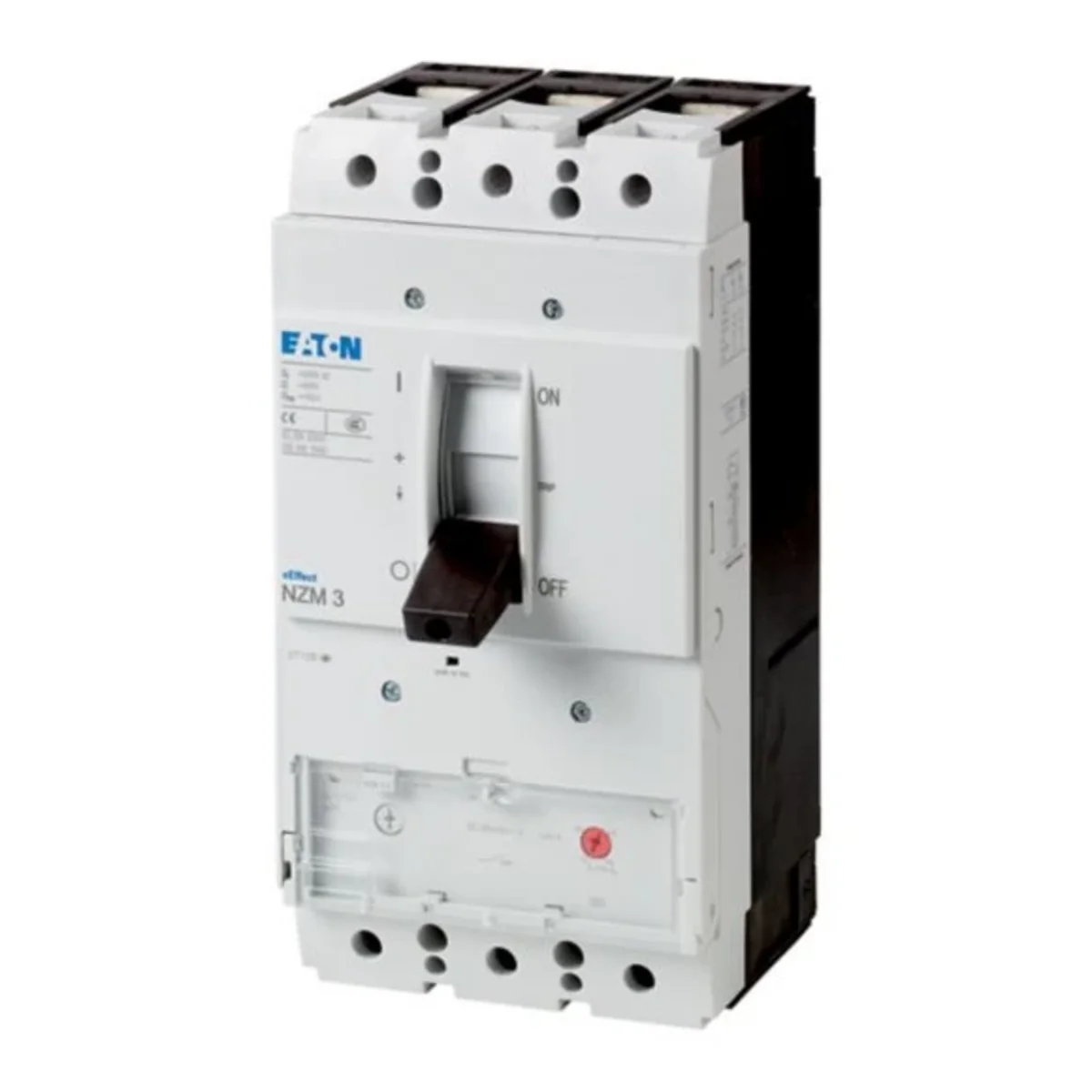

Con solo cuatro tamaños compactos, los disyuntores de la serie NZM..-S cubren todas las aplicaciones y son adecuados para el mercado IEC. El montaje es siempre flexible gracias a los grupos funcionales modulares. Con disparador magnético de cortocircuito en combinación con un relé de protección del motor con disparador de cortocircuito sin disparador de sobrecarga. Notas: Los disyuntores cumplen con todos los requisitos de la categoría de utilización AC-3.

Número de polos

3
Capacidad de conmutación [kA]

36

Corriente nominal [A]

500

Otros datos técnicos

Znamionowy prąd ciągły Iu

500 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

36 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

No
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

No
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

No
Liczba biegunów

3
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

No
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

0 ... 0 A
Zakres nastawy wyzwalacza zwarciowego

6 ... 10 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

No
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

No
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

Sí
Opcjonalny napęd silnikowy

Sí

Detalles del fabricante

Fabricante

EATON Electric Sp. z o.o.
Dirección

80-299 Gdańsk ul. Galaktyczna 30
Email

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
NIF

5841022327
GLN

5900009970944

Empaquetado a granel

una especie de paquete		Skrzynia
Cantidad	1 uds.	1 uds.
Peso (kg)	5,800	5,800
Volumen (m3)	0,006	0,006
Ancho (m)	0,140	0,140
Longitud (m)	0,166	0,166
Profundidad (m)	0,275	0,275
