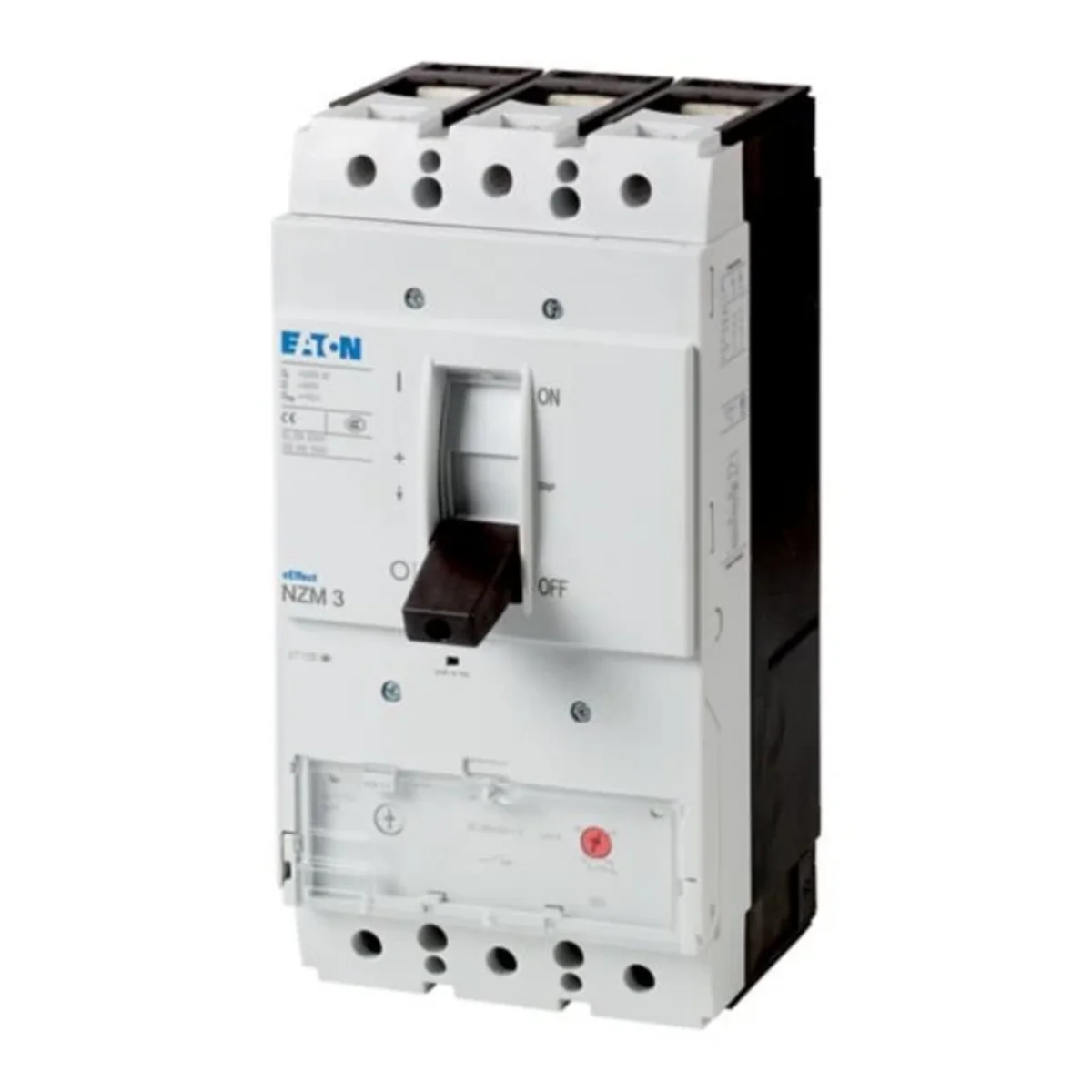

Interruptor de encendido, 3 polos, 320 A, 150 kA, protección contra cortocircuitos NZMH3-S320 109685

local index:
ALP024MOEL
Catalog No:
109685
EAN code:
4015081092710
Manufacturer: EATON
Número de polos: 3
Corriente nominal [A]: 320
Capacidad de conmutación [kA]: 150
Price:
1563,48 €
bruto / pcs.
(including VAT 23%)
Delivery in 3h
up to 4 weeks (business days)
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to clipboard
Print

Product description

Con solo cuatro tamaños compactos, los disyuntores de la serie NZM..-S cubren todas las aplicaciones y son adecuados para el mercado IEC. El montaje es siempre flexible gracias a los grupos funcionales modulares. Con disparador magnético de cortocircuito en combinación con un relé de protección del motor con disparador de cortocircuito sin disparador de sobrecarga. Notas: Los disyuntores cumplen con todos los requisitos de la categoría de utilización AC-3.

Technical data

  • Número de polos
    3
  • Capacidad de conmutación [kA]
    150
  • Corriente nominal [A]
    320

Other technical data

  • Zakres nastawy wyzwalacza przeciążeniowego
    0 ... 0 A
  • Z zabezpieczeniem termicznym
    No
  • Sposób wyzwalania
    Magnetyczny
  • Znamionowy prąd ciągły Iu
    320 A
  • Znamionowa moc pracy dla AC-3, 400 V
    160 kW
  • Rodzaj elementu wykonawczego
    Dźwignia
  • Ze zintegrowanym stykiem pomocniczym
    No
  • Liczba biegunów
    3
  • Stopień ochrony (IP)
    IP20
  • Szerokość
    140 mm
  • Zakres nastawy wyzwalacza zwarciowego
    8 ... 14 A
  • Czułość na zanik fazy
    No
  • Znamionowe napięcie pracy
    690 ... 690 V
  • Znamionowa moc pracy dla AC-3, 230 V
    90 kW
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Budowa urządzenia
    Urządzenie mocowane na stałe
  • Ze zintegrowanym wyzwalaczem podnapięciowym
    No
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
    130 kA
  • Wysokość
    275 mm
  • Głębokość
    166 mm

Manufacturer details

  • Manufacturer
    EATON Electric Sp. z o.o.
  • Address
    80-299 Gdańsk ul. Galaktyczna 30
  • Tax identification number
    5841022327

Bulk packaging

A kind of package Skrzynia
Quantity 1 pcs. 1 pcs.
Weight (kg) 5,800 5,800
Volume (m3) 0,006 0,006
Width (m) 0,140 0,140
Length (m) 0,166 0,166
Depth (m) 0,275 0,275
