Descripción del producto

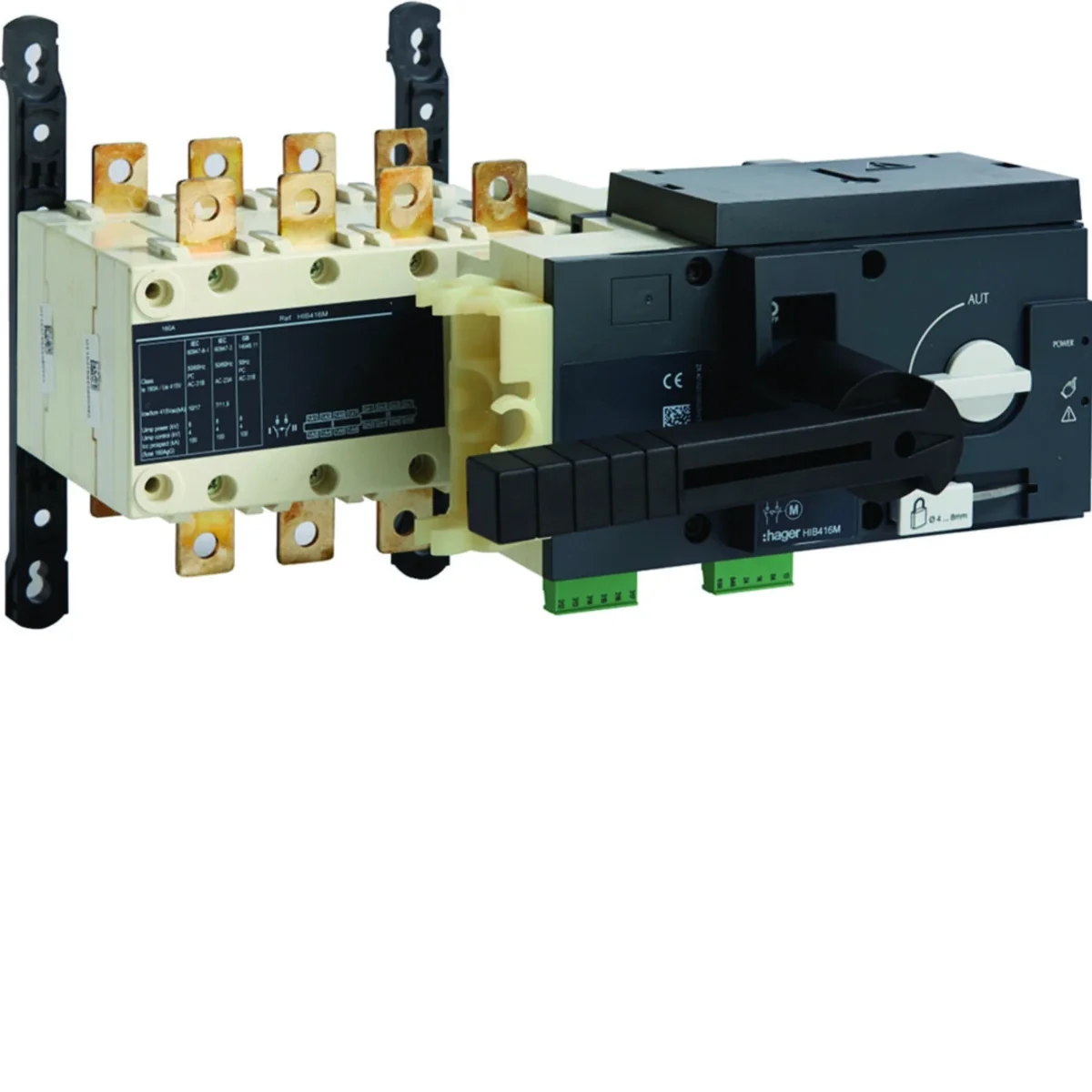

El interruptor de aislamiento de alimentación con accionamiento electromagnético de 200 A se adapta perfectamente a las necesidades actuales derivadas de la práctica diaria de instalaciones eléctricas. Varias opciones de conexión y una amplia gama de equipos le permitirán implementar incluso soluciones inusuales en sus instalaciones sin mucho esfuerzo.

Función:

Remoto conmutación del suministro de energía a circuitos bajo carga manteniendo la separación de las líneas eléctricas.

Características del producto:

El uso de La conmutación remota de dos seccionadores enclavados ofrece numerosas posibilidades:
- 3 posiciones de trabajo estables conmutables bajo carga (cat. AC 22 y AC 23),
- separación segura de las redes de alimentación con indicación de la posición de trabajo,
- posibilidad de bloqueo en la posición 0,
- estructura compacta,
- el diseño y la distancia entre polos permiten el uso de puentes de acoplamiento,
- cooperación con un controlador universal tipo HZI811.

Frecuencia nominal [Hz]

60
Corriente nominal [A]

200
Pérdidas de potencia [W]

9,6
Tipo de conección

Vicio
PKWIU

27.33.11.0

Número de polos

4
Nivel de seguridad

IP00
Pérdidas de potencia por polo [W]

3,2
Tensión de conmutación nominal [V]

380/690

Otros datos técnicos

Jako rozłącznik główny

Sí
Jako rozłącznik bezpieczeństwa

Sí
Jako przełącznik nawrotny

Sí
Maksymalne znamionowe napięcie pracy Ue AC

690 V
Znamionowy prąd ciągły Iu

200 A
Znamionowy prąd ciągły dla AC-21, 400 V

200 A
Znamionowa moc pracy dla AC-23, 400 V

90 kW
Znamionowy warunkowy prąd zwarciowy Iq

50 kA
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

Sí
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

No
Do instalacji w tablicach rozdzielczych

Sí
Kolor elementu sterowniczego

Inne
Z mechanizmem ryglującym

Sí
Stopień ochrony (IP) części czołowej

IP00

Jako rozłącznik remontowy

Sí
Jako wyłącznik awaryjny

No
Liczba łączników

1
Znamionowe napięcie pracy

380 ... 690 V
Znamionowy prąd ciągły dla AC-23, 400 V

200 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

12 kA
Zdolność łączeniowa przy 400 V

131 kW
Liczba biegunów

4
Liczba styków pomocniczych zwiernych

1
Opcjonalny napęd silnikowy

No
Opcjonalny wyzwalacz napięciowy

No
Do montażu na płycie

Sí
Do montażu czołowego centralnie

No
Do montażu pośredniego

No
Rodzaj elementu wykonawczego

Inne
Rodzaj podłączenia styków głównych

Zacisk kablowy
Stopień ochrony (NEMA)

Inne

Detalles del fabricante

Fabricante

HAGER POLO Sp. z o. o.
Dirección

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIF

6460015532
GLN

5900009931532

Empaquetado a granel

una especie de paquete		Karton	Paleta
Cantidad	1 uds.	1 uds.	8 uds.
Peso (kg)	9,500	9,615	99,920
Ancho (m)	0,239	0,380	0,800
Longitud (m)	0,244	0,315	1,050
Profundidad (m)	0,317	0,585	1,200
