Descrizione del prodotto

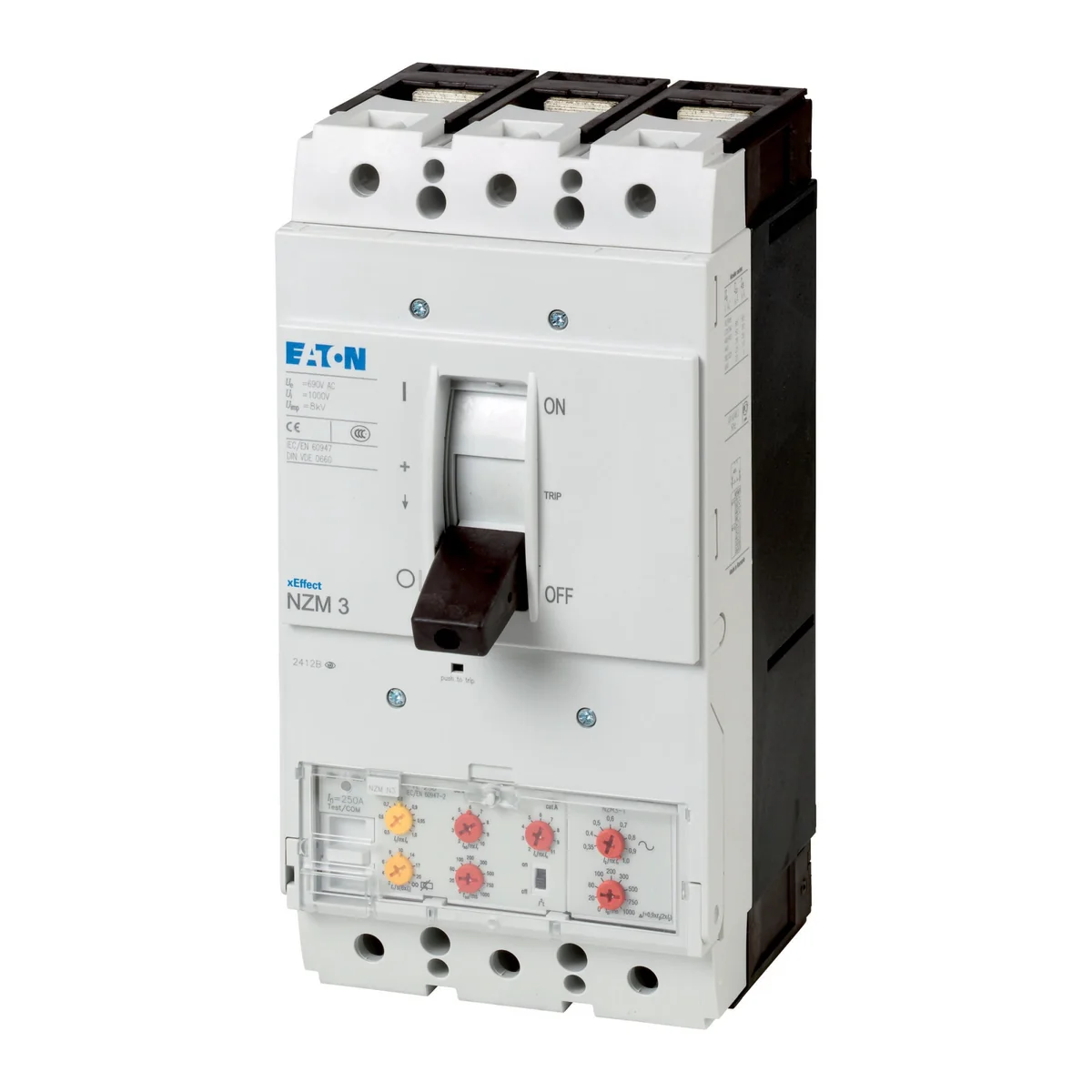

Con solo cuatro tamaños compactos, los disyuntores de la serie NZM..-AE cubren todas las aplicaciones y son adecuados para el mercado IEC. El montaje es siempre flexible gracias a los grupos funcionales modulares. Con disparador electrónico para proteger instalaciones y cables. Notas: El valor de ajuste en el conductor neutro es sincrónico con el valor de ajuste del conductor externo LR. Medición de valor efectivo y memoria térmica

Número de polos

4
Corriente nominal [A]

630
Capacidad de conmutación [kA]

150

Instalación

Constante
Serie

Protección de instalaciones y cables

Altri dati tecnici

Znamionowy prąd ciągły Iu

630 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

150 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

Sí
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

No
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

No
Liczba biegunów

4
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

No
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

315 ... 630 A
Zakres nastawy wyzwalacza zwarciowego

1260 ... 5040 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

No
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

No
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

Sí
Opcjonalny napęd silnikowy

Sí

Dettagli del produttore

Produttore

EATON Electric Sp. z o.o.
Indirizzo

80-299 Gdańsk ul. Galaktyczna 30
NIP

5841022327

Una specie di pacchetto		Skrzynia
Quantità	1 pezzi	1 pezzi
Peso (kg)	8,425	8,425
Volume (m3)	0,008	0,008
Larghezza (m)	0,185	0,185
Lunghezza (m)	0,166	0,166
Profondità (m)	0,275	0,275
