Description du produit

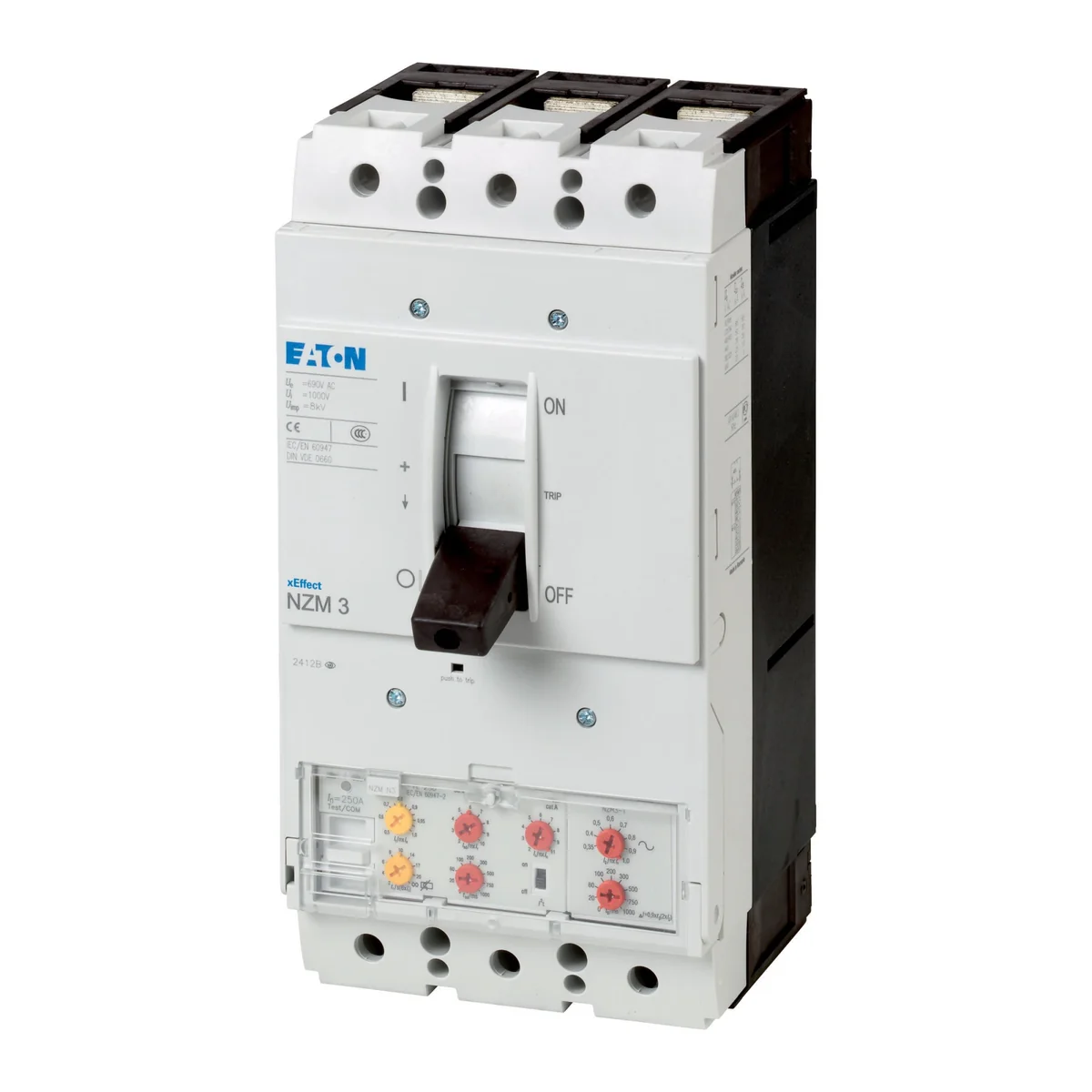

Con solo cuatro tamaños compactos, los disyuntores de la serie NZM..-AE cubren todas las aplicaciones y son adecuados para el mercado IEC. El montaje es siempre flexible gracias a los grupos funcionales modulares. Con disparador electrónico para proteger instalaciones y cables. Notas: El valor de ajuste en el conductor neutro es sincrónico con el valor de ajuste del conductor externo LR. Medición de valor efectivo y memoria térmica

Número de polos

4
Corriente nominal [A]

400
Capacidad de conmutación [kA]

150

Instalación

Constante
Serie

Protección de instalaciones y cables

Autres données techniques

Znamionowy prąd ciągły Iu

400 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

150 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

Sí
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

No
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

No
Liczba biegunów

4
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

No
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

200 ... 400 A
Zakres nastawy wyzwalacza zwarciowego

800 ... 4400 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

No
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

No
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

Sí
Opcjonalny napęd silnikowy

Sí

Détails du fabricant

Producteur

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
Numéro identifiant TVA

5841022327

Une sorte de paquet		Skrzynia
Quantité	1 pcs.	1 pcs.
poids (kg)	8,425	8,425
Volume (m3)	0,008	0,008
Largeur (m)	0,185	0,185
Longueur (m)	0,166	0,166
Profondeur (m)	0,275	0,275
