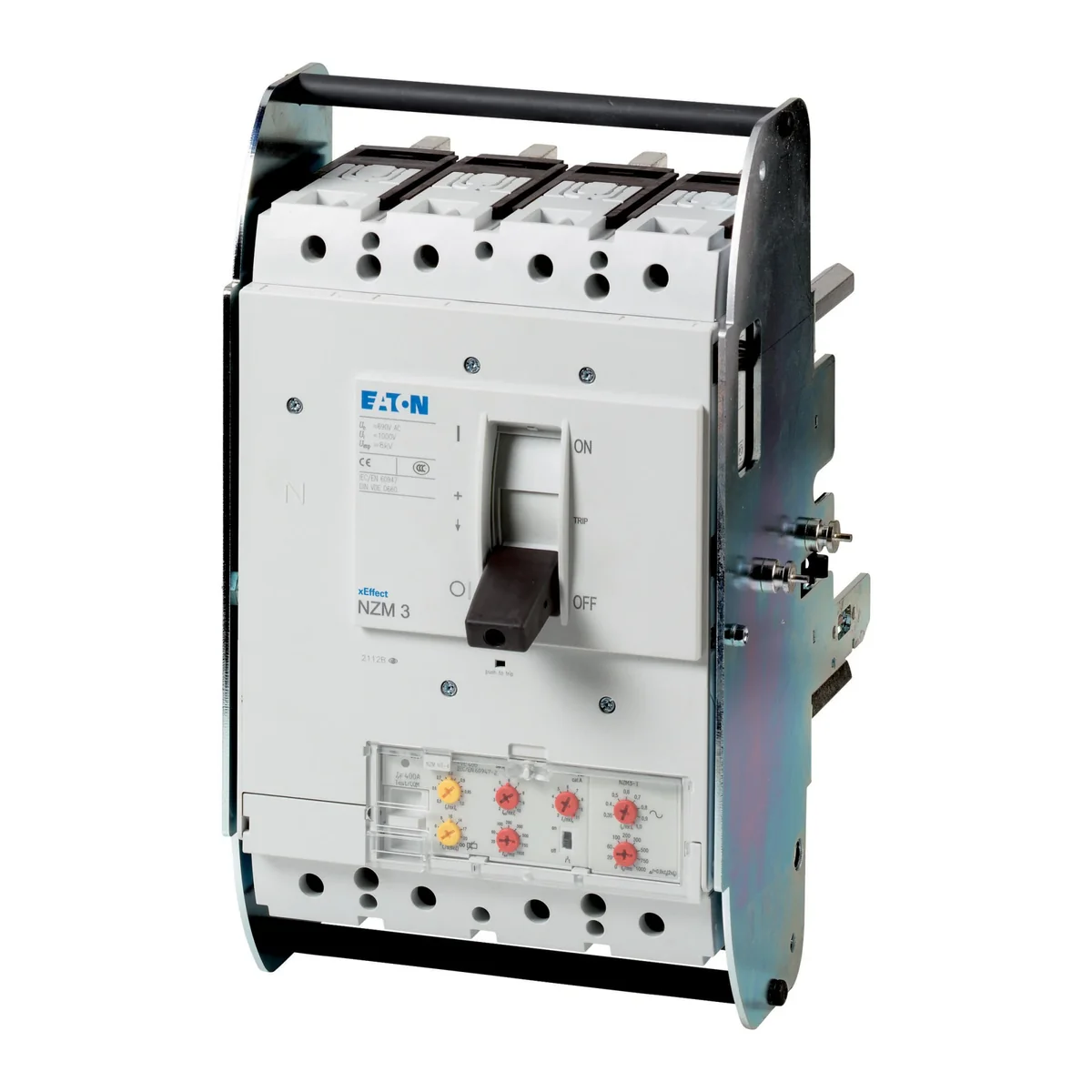

Interruptor de alimentación, 4 polos, 400 A, 50 kA, Instalación, protección de cables, protección selectiva y de generador, protección de falla a tierra, instalación fija, unidad de inserción NZMN3-4-VE400-T-AVE 119902

local index:
ALP058MOEL
Catalog No:
119902
EAN code:
4015081177448
Manufacturer: EATON
Número de polos: 4
Instalación: técnica de extracción
Corriente nominal [A]: 400
Price:
4218,44 €
bruto / pcs.
(including VAT 23%)
Delivery in 3h
up to 4 weeks (business days)
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to clipboard
Print

Product description

Con solo cuatro tamaños compactos, los disyuntores de la serie NZM..-VE cubren todas las aplicaciones y son adecuados para el mercado IEC. El montaje es siempre flexible gracias a los grupos funcionales modulares. Con relé electrónico para protección de planta y cables, protección selectiva y de generador, protección de sobrecarga y tiempo con retardo y protección contra cortocircuito sin retardo. Consejos: Medición del valor efectivo y memoria térmica, ajuste ajustable del grado de retardo tr: 2-14 s a 6xIr e infinito (sin disparador de sobrecarga), tiempo de retardo ajustable tsd: grados: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms, función constante i2t: conmutable

Technical data

  • Número de polos
    4
  • Corriente nominal [A]
    400
  • Instalación
    técnica de extracción
  • Capacidad de conmutación [kA]
    50

Other technical data

  • Znamionowy prąd ciągły Iu
    400 A
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
    50 kA
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego
    400 ... 4000 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym
  • Budowa urządzenia
    Wykonanie wysuwne
  • Opcjonalny montaż na szynie DIN TH
    No
  • Liczba styków pomocniczych zwiernych
    0
  • Ze wskaźnikiem wyłączenia
    No
  • Liczba biegunów
    4
  • Rodzaj elementu wykonawczego
    Dźwignia
  • Wbudowany napęd silnikowy
    No
  • Stopień ochrony (IP)
    IP20
  • Zakres napięcia znamionowego
    690 ... 690 V
  • Zakres nastawy wyzwalacza przeciążeniowego
    200 ... 400 A
  • Zakres nastawy wyzwalacza zwarciowego
    800 ... 4400 A
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Do montażu na szynie TH
    No
  • Liczba styków pomocniczych rozwiernych
    0
  • Liczba styków pomocniczych przełącznych
    0
  • Ze zintegrowanym wyzwalaczem podnapięciowym
    No
  • Umiejscowienie przyłączy obwodów głównych
    Strona przednia
  • W komplecie z zabezpieczeniem
  • Opcjonalny napęd silnikowy

Manufacturer details

  • Manufacturer
    EATON Electric Sp. z o.o.
  • Address
    80-299 Gdańsk ul. Galaktyczna 30
  • Tax identification number
    5841022327

Bulk packaging

A kind of package Skrzynia
Quantity 1 pcs. 1 pcs.
Weight (kg) 22,989 22,989
Volume (m3) 0,021 0,021
Width (m) 0,230 0,230
Length (m) 0,260 0,260
Depth (m) 0,346 0,346
