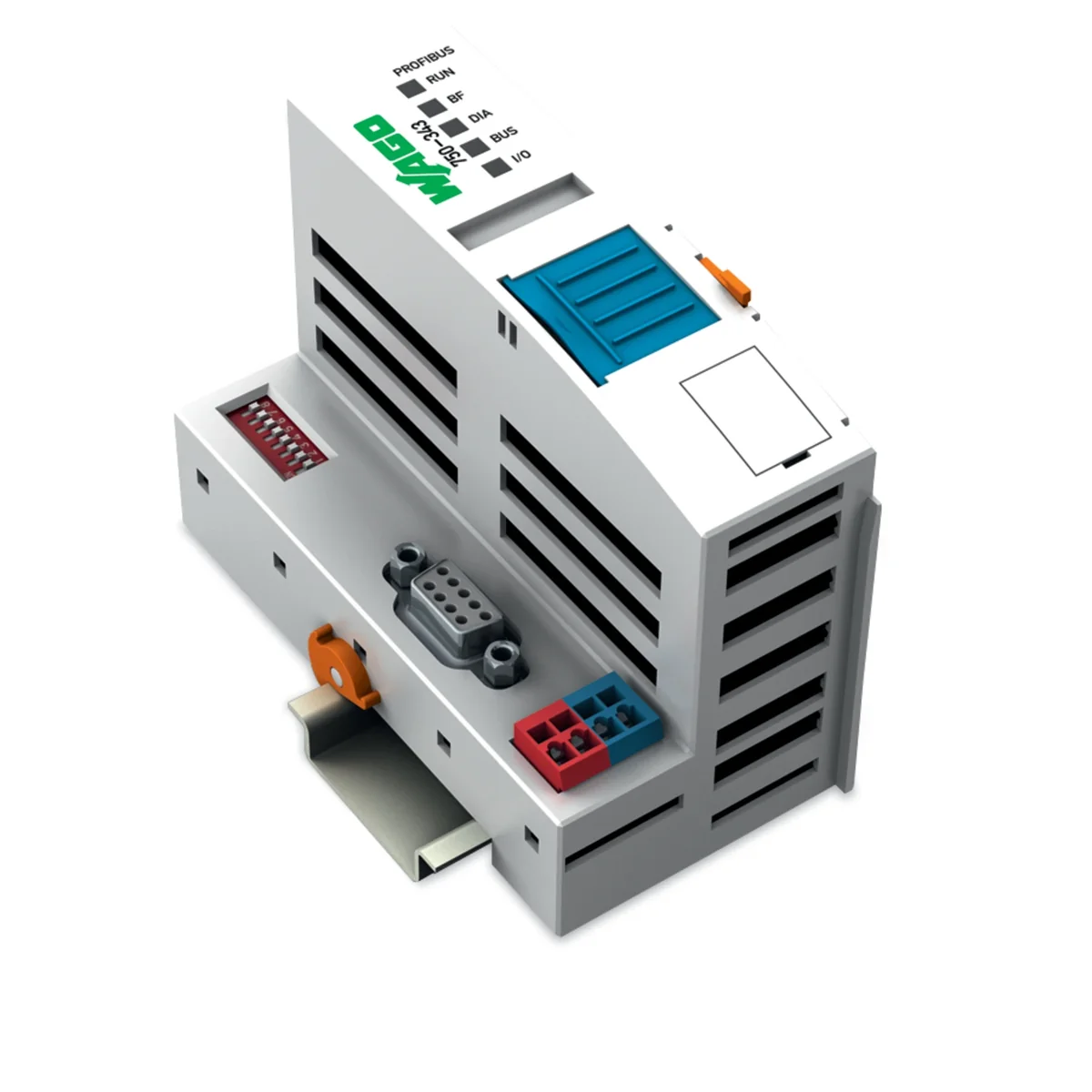

Interfaz ECO PROFIBUS DP 12MBd 750-343

La interfaz de red ECO fue desarrollada para aplicaciones con un tamaño de imagen de proceso limitado. Las aplicaciones de este tipo suelen utilizar muchas señales binarias con un número limitado de señales analógicas y el bus del sistema se alimenta directamente desde la interfaz. La alimentación del bus de campo requiere el uso de un módulo de alimentación independiente. En la fase de inicialización, la interfaz PROFIBUS analiza la estructura del nodo y crea una imagen del proceso en función del estado de las entradas y salidas. Para utilizar de forma óptima el espacio de direcciones, los módulos que ocupan menos de 8 bits se agrupan en bytes completos. Es posible configurar los módulos como inactivos. Gracias a esto, la estructura del nodo se puede modificar libremente debido a señales periféricas, sin interferir con el programa del controlador previamente escrito. El diagnóstico de los módulos adjuntos se realiza de acuerdo con EN 50170, por lo que no es necesario interpretar el diagnóstico. estados en un programa.
