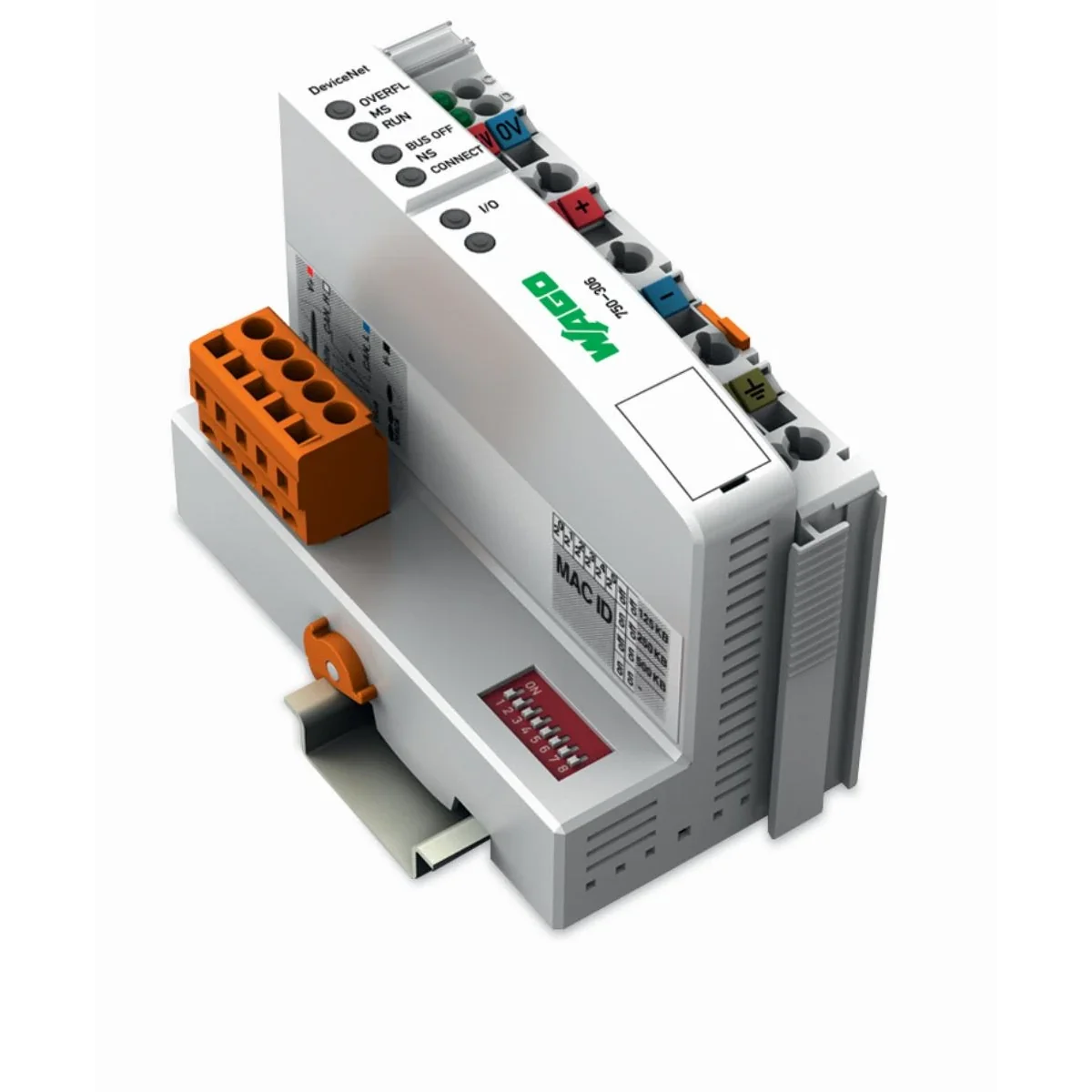

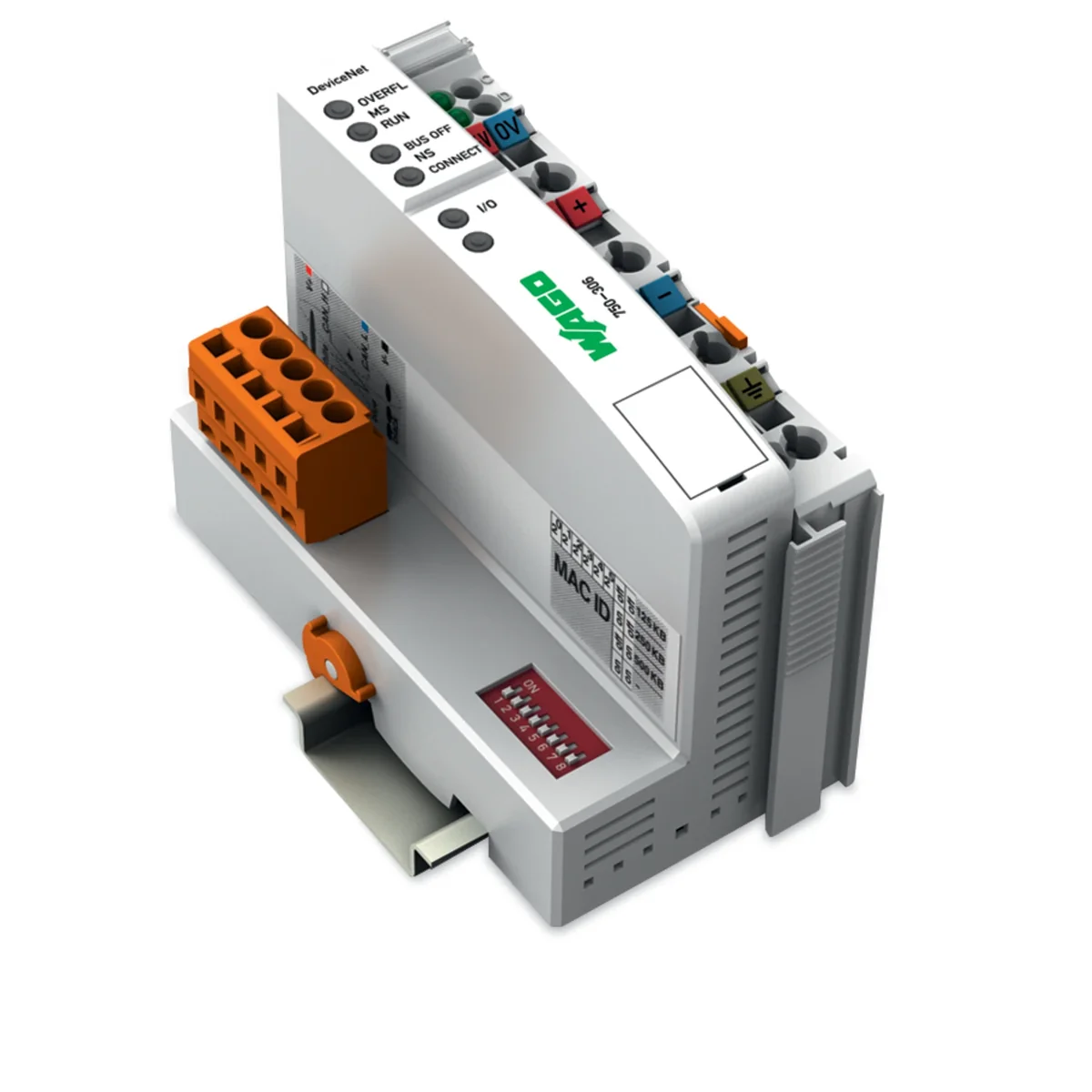

Interfaz DeviceNet 750-306

La interfaz de red permite conectar módulos WAGO?I/O?SYSTEM como esclavos a la red de campo DeviceNetTM, reconoce todos los módulos de E/S conectados y crea una imagen de proceso local. En cada nodo los módulos de entrada y salida se pueden disponer de cualquier forma, tanto para señales analógicas (intercambio de datos en forma de palabras) como binarias (intercambio de datos en bits) A través de la red DeviceNetTM se recrea la imagen del proceso en el memoria del dispositivo de control La imagen del proceso local se divide en subáreas de entrada y salida. Los datos de proceso se leen a través de la red DeviceNetTM y se procesan posteriormente en el sistema de control. Los datos de salida se transfieren a través de la red DeviceNetTM y los datos de los módulos analógicos se almacenan automáticamente en la imagen del proceso local en el orden en que están dispuestos los módulos en el nodo. Los bits individuales de las señales de los módulos binarios se componen en bytes que se colocan en la imagen del proceso después de los datos de los módulos analógicos. Si el número de bits de señales binarias consecutivas excede 8, el siguiente byte se genera automáticamente
