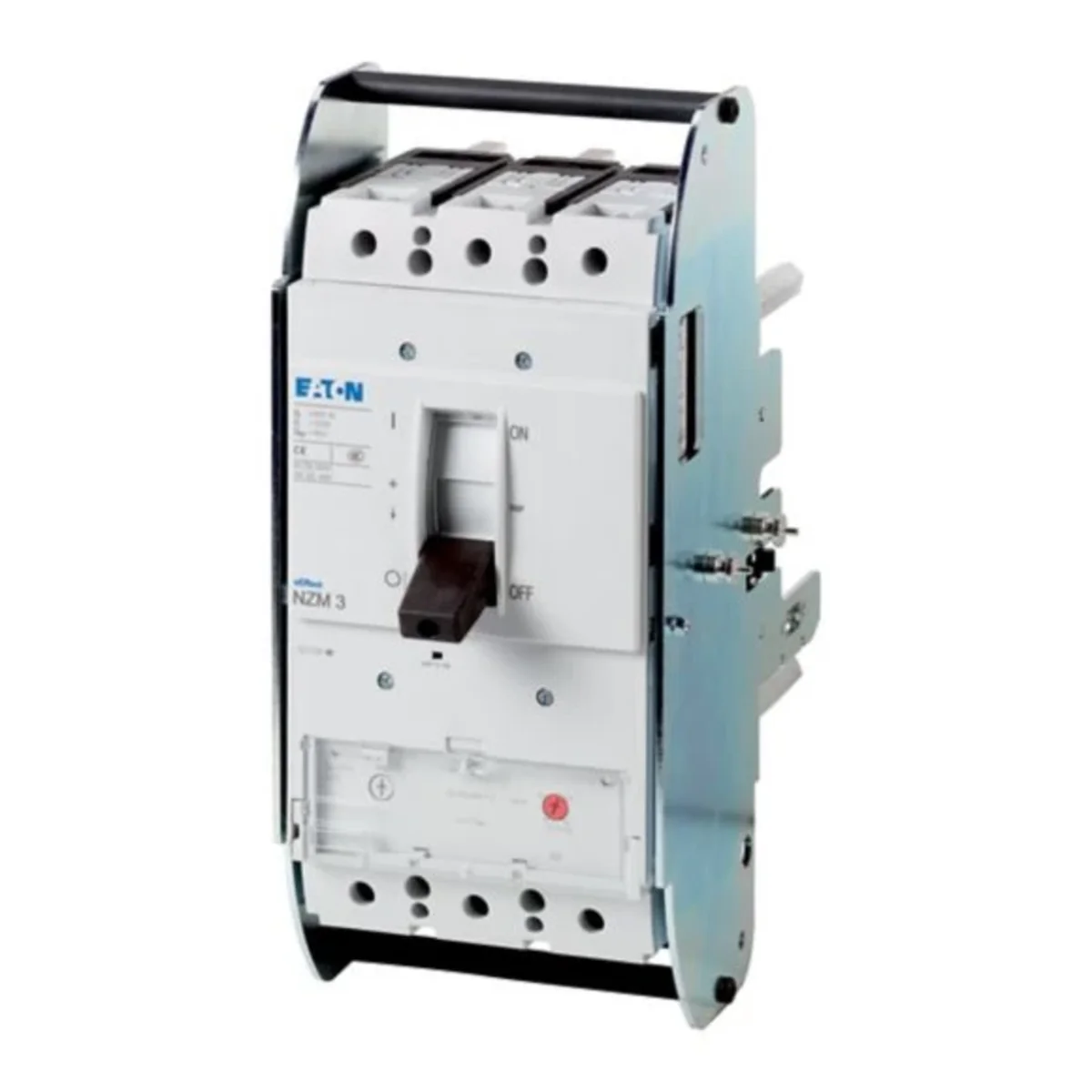

Descripción del producto

Con solo cuatro tamaños compactos, los disyuntores de la serie NZM..-S cubren todas las aplicaciones y son adecuados para el mercado IEC. El montaje es siempre flexible gracias a los grupos funcionales modulares. Con disparador magnético de cortocircuito en combinación con un relé de protección del motor con disparador de cortocircuito sin disparador de sobrecarga. Notas: Los disyuntores cumplen con todos los requisitos de la categoría de utilización AC-3.

Número de polos

3
Corriente nominal [A]

500
Capacidad de conmutación [kA]

36

Instalación

técnica de extracción
Serie

Protección contra cortocircuitos
PKWIU

27.12.24.0

Otros datos técnicos

Zakres nastawy wyzwalacza przeciążeniowego

0 ... 0 A
Z zabezpieczeniem termicznym

No
Sposób wyzwalania

Magnetyczny
Znamionowy prąd ciągły Iu

500 A
Znamionowa moc pracy dla AC-3, 400 V

250 kW
Rodzaj elementu wykonawczego

Dźwignia
Ze zintegrowanym stykiem pomocniczym

No
Liczba biegunów

3
Stopień ochrony (IP)

IP20
Szerokość

185 mm

Zakres nastawy wyzwalacza zwarciowego

6 ... 10 A
Czułość na zanik fazy

No
Znamionowe napięcie pracy

690 ... 690 V
Znamionowa moc pracy dla AC-3, 230 V

160 kW
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Budowa urządzenia

Wykonanie wysuwne
Ze zintegrowanym wyzwalaczem podnapięciowym

No
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

22.5 kA
Wysokość

260 mm
Głębokość

346 mm

Detalles del fabricante

Fabricante

EATON Electric Sp. z o.o.
Dirección

80-299 Gdańsk ul. Galaktyczna 30
Email

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
NIF

5841022327
GLN

5900009970944

Empaquetado a granel

una especie de paquete		Skrzynia
Cantidad	1 uds.	1 uds.
Peso (kg)	10,000	10,000
Volumen (m3)	0,017	0,017
Ancho (m)	0,185	0,185
Longitud (m)	0,346	0,346
Profundidad (m)	0,260	0,260
