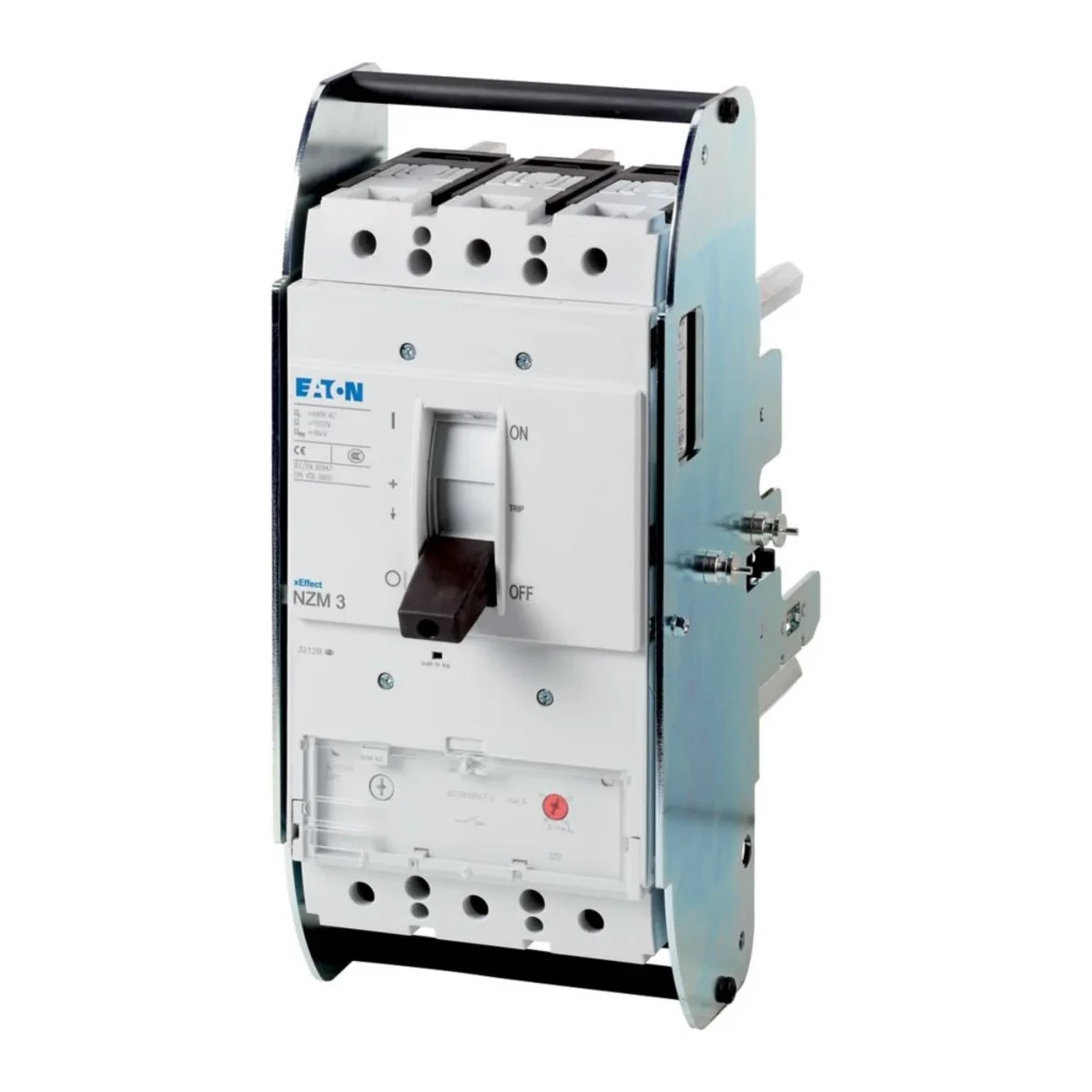

Description du produit

Con solo cuatro tamaños compactos, los disyuntores de la serie NZM..-S cubren todas las aplicaciones y son adecuados para el mercado IEC. El montaje es siempre flexible gracias a los grupos funcionales modulares. Con disparador magnético de cortocircuito en combinación con un relé de protección del motor con disparador de cortocircuito sin disparador de sobrecarga. Notas: Los disyuntores cumplen con todos los requisitos de la categoría de utilización AC-3.

Número de polos

3
Corriente nominal [A]

400
Capacidad de conmutación [kA]

36

Instalación

técnica de extracción
Serie

Protección contra cortocircuitos
PKWIU

25.11.23.0

Autres données techniques

Zakres nastawy wyzwalacza przeciążeniowego

0 ... 0 A
Z zabezpieczeniem termicznym

No
Sposób wyzwalania

Magnetyczny
Znamionowy prąd ciągły Iu

400 A
Znamionowa moc pracy dla AC-3, 400 V

200 kW
Rodzaj elementu wykonawczego

Dźwignia
Ze zintegrowanym stykiem pomocniczym

No
Liczba biegunów

3
Stopień ochrony (IP)

IP20
Szerokość

185 mm

Zakres nastawy wyzwalacza zwarciowego

7 ... 44328 A
Czułość na zanik fazy

No
Znamionowe napięcie pracy

690 ... 690 V
Znamionowa moc pracy dla AC-3, 230 V

132 kW
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Budowa urządzenia

Wykonanie wysuwne
Ze zintegrowanym wyzwalaczem podnapięciowym

No
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

22.5 kA
Wysokość

260 mm
Głębokość

346 mm

Détails du fabricant

Producteur

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
Numéro identifiant TVA

5841022327

Une sorte de paquet		Skrzynia
Quantité	1 pcs.	1 pcs.
poids (kg)	10,000	10,000
Volume (m3)	0,017	0,017
Largeur (m)	0,185	0,185
Longueur (m)	0,346	0,346
Profondeur (m)	0,260	0,260
