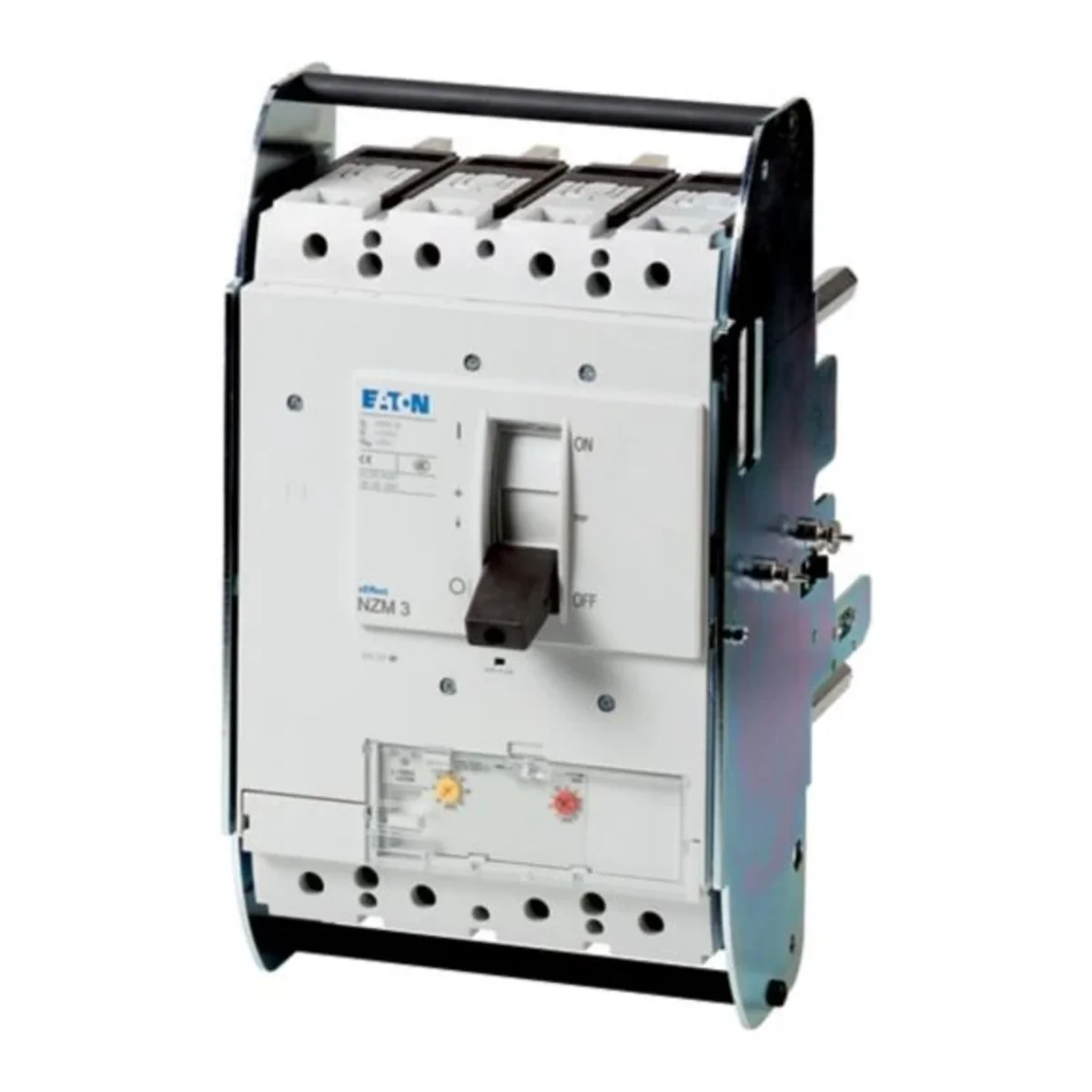

Descripción del producto

Con solo cuatro tamaños compactos, los disyuntores de la serie NZM..-AE cubren todas las aplicaciones y son adecuados para el mercado IEC. El montaje es siempre flexible gracias a los grupos funcionales modulares. Con disparador electrónico para proteger instalaciones y cables. Notas: El valor de ajuste en el conductor neutro es sincrónico con el valor de ajuste del conductor externo LR. Medición de valor efectivo y memoria térmica.

Número de polos

4
Corriente nominal [A]

630
Capacidad de conmutación [kA]

50

Instalación

técnica de extracción
Serie

Protección de instalaciones y cables

Otros datos técnicos

Znamionowy prąd ciągły Iu

630 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

50 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

No
Budowa urządzenia

Wykonanie wysuwne
Opcjonalny montaż na szynie DIN TH

No
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

No
Liczba biegunów

4
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

No
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

315 ... 630 A
Zakres nastawy wyzwalacza zwarciowego

1260 ... 5040 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

No
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

No
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

Sí
Opcjonalny napęd silnikowy

Sí

Detalles del fabricante

Fabricante

EATON Electric Sp. z o.o.
Dirección

80-299 Gdańsk ul. Galaktyczna 30
Email

pl-gdansk@eaton.com
WWW

https://www.moeller.pl
NIF

5841022327
GLN

5900009970944

Empaquetado a granel

una especie de paquete		Skrzynia
Cantidad	1 uds.	1 uds.
Peso (kg)	22,767	23,141
Volumen (m3)	0,021	0,021
Ancho (m)	0,230	0,230
Longitud (m)	0,260	0,260
Profundidad (m)	0,346	0,346
