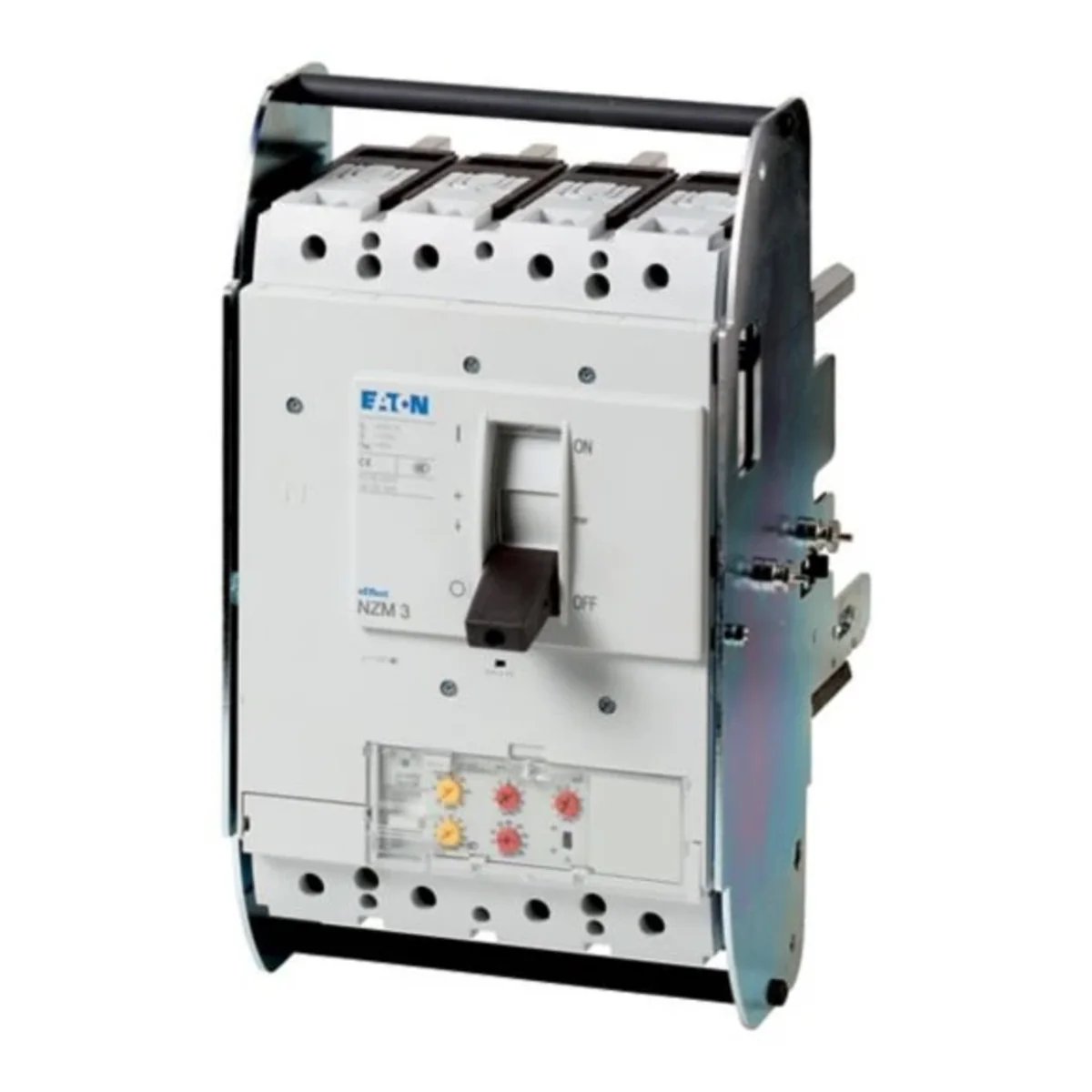

Description du produit

Con solo cuatro tamaños compactos, los disyuntores de la serie NZM..-VE cubren todas las aplicaciones y son adecuados para el mercado IEC. El montaje es siempre flexible gracias a los grupos funcionales modulares. Con relé electrónico para protección de planta y cables, protección selectiva y de generador, protección de sobrecarga y tiempo con retardo y protección contra cortocircuito sin retardo. Consejos: Medición del valor efectivo y memoria térmica, ajuste ajustable del grado de retardo tr: 2-14 s a 6xIr e infinito (sin disparador de sobrecarga), tiempo de retardo ajustable tsd: grados: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms, función constante i2t: conmutable

Número de polos

4
Corriente nominal [A]

630
Capacidad de conmutación [kA]

150

Instalación

técnica de extracción
Serie

Instalación, cableado, protección selectiva y generador.

Autres données techniques

Znamionowy prąd ciągły Iu

630 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

150 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

472 ... 4410 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

No
Budowa urządzenia

Wykonanie wysuwne
Opcjonalny montaż na szynie DIN TH

No
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

No
Liczba biegunów

4
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

No
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

315 ... 630 A
Zakres nastawy wyzwalacza zwarciowego

1260 ... 5040 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

No
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

No
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

Sí
Opcjonalny napęd silnikowy

Sí

Détails du fabricant

Producteur

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
Numéro identifiant TVA

5841022327

Une sorte de paquet		Skrzynia
Quantité	1 pcs.	1 pcs.
poids (kg)	22,400	22,400
Volume (m3)	0,021	0,021
Largeur (m)	0,230	0,230
Longueur (m)	0,260	0,260
Profondeur (m)	0,346	0,346
