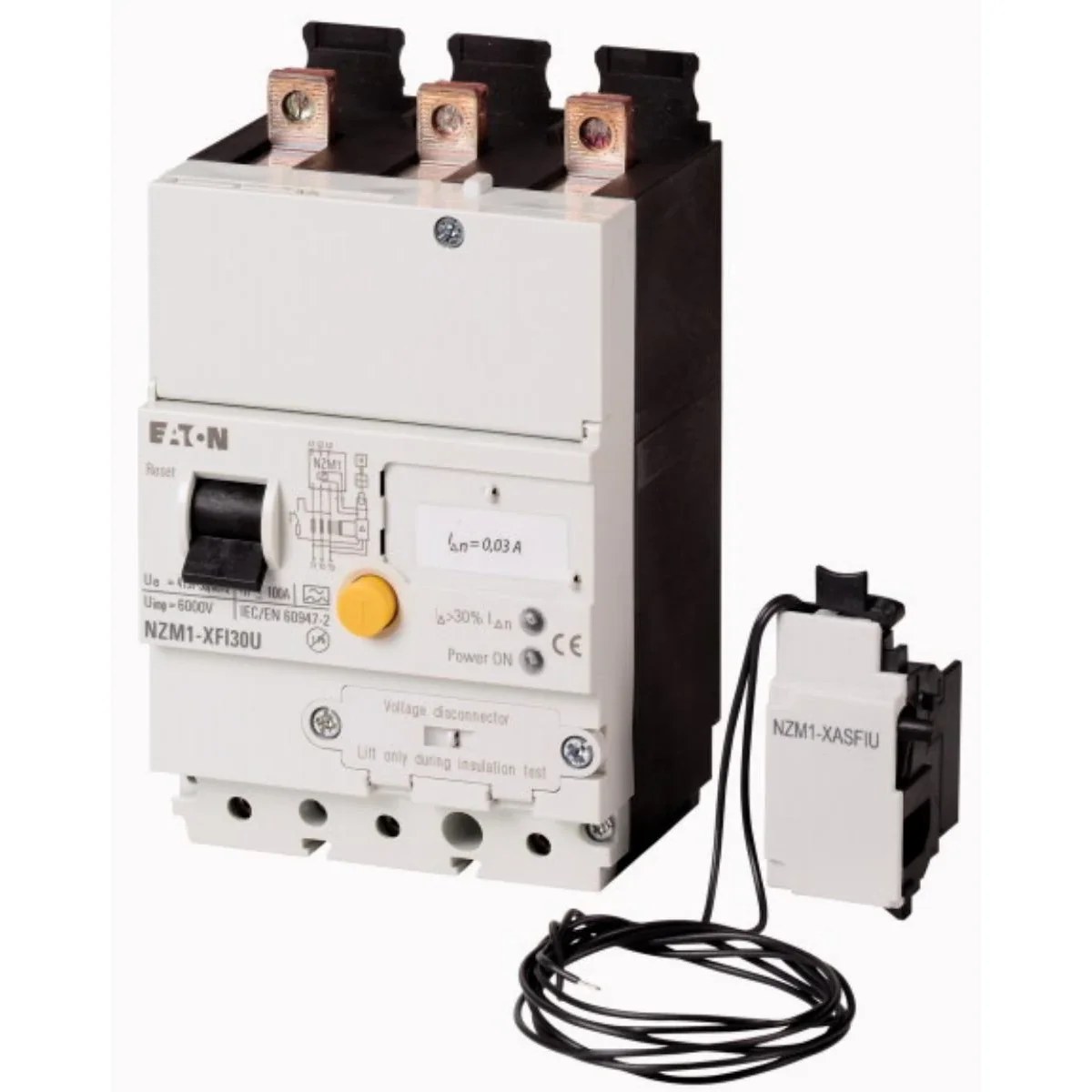

Disparador de corriente residual, 30 mA, 3 polos, inferior NZM1-XFI30U 104609

Los accesorios opcionales para la serie NZM de disyuntores incluyen una amplia gama de dispositivos adecuados para uso internacional. La instalación es flexible y sencilla gracias a los grupos funcionales modulares.

Consejos: Cumple con IEC/EN 60947-2 sin aprobación UL/CSA. Se puede utilizar en instalaciones trifásicas y monofásicas. Sensibilidad a la corriente de impulso según el principio de suma de corrientes. Para disyuntores NZM1(-4) de 3 y 4 polos y disyuntores de carga N1(-4). Dependiendo de la tensión de red Ue = 200 .. 415 V 50/60 Hz. En I △n = 0,03 A: El tiempo de retardo tv siempre se establece en 10 ms. Mensaje de advertencia > 30 % I △n mediante LED amarillo. El mensaje de disparo a través de un máximo de 2 interruptores auxiliares conectables (HIAFI): S = M22-K01, ZR = M22-K10 se restablece utilizando la palanca de reinicio. Cuando se utilizan interruptores de liberación auxiliares en el bloque FI, el contacto normalmente cerrado funciona como un contacto normalmente abierto y el contacto normalmente abierto como un contacto normalmente cerrado. No se permite el doble contacto. No se puede utilizar en combinación con una carcasa aislante o un kit de montaje de interruptor principal para montaje en pared lateral con un soporte de montaje. NZM1-XFI..R no debe usarse en combinación con la cubierta inferior NZM1-XUSA. NZM1-XFI..U no debe combinarse con disparadores en derivación o de mínima tensión, ni con interruptores auxiliares adelantados. El límite nominal de capacidad de corte en cortocircuito está determinado por NZM1, NS1. En el caso del interruptor-seccionador N1, por la protección previa aplicada. Ver datos técnicos. Aplicable a: NZM1, N(S)1
