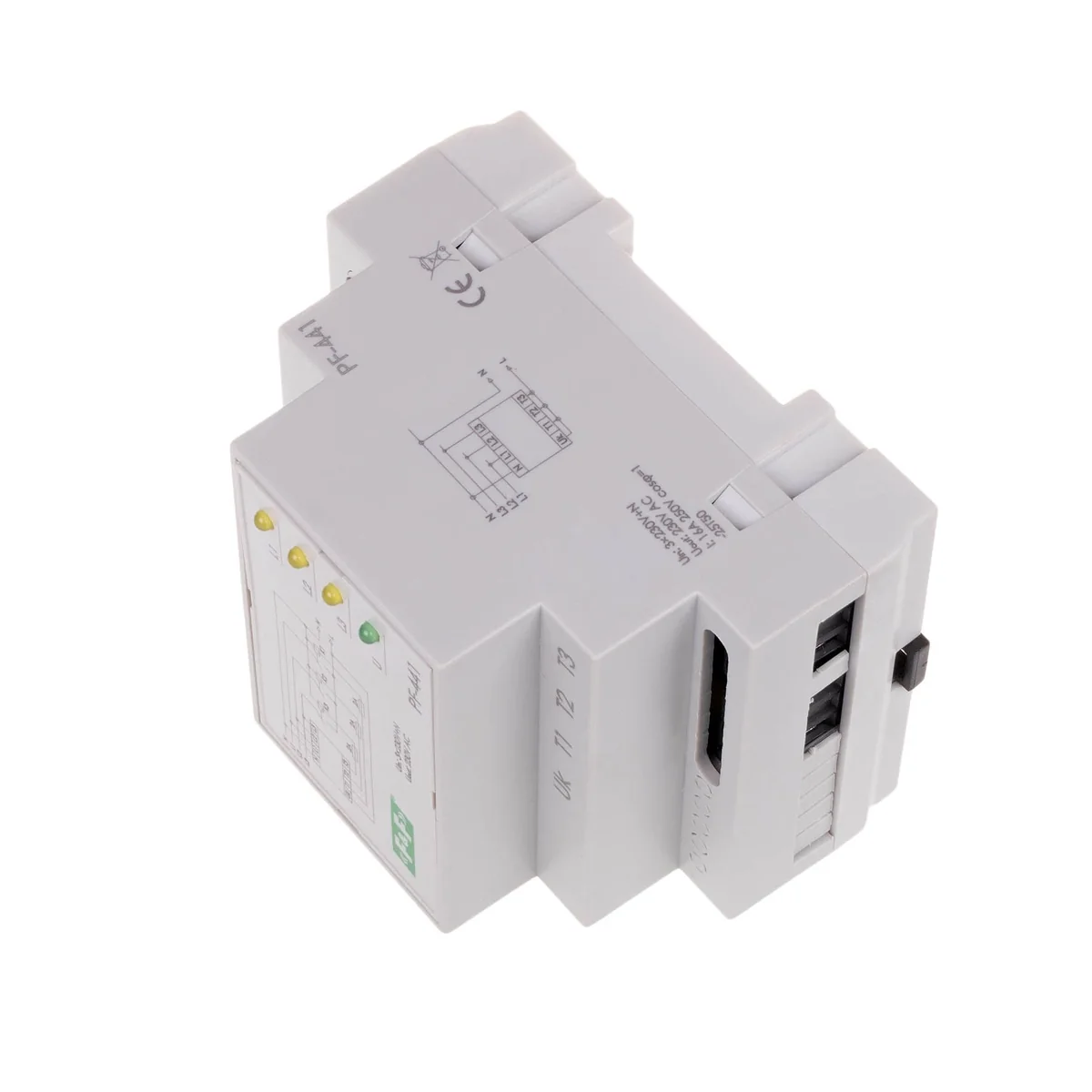

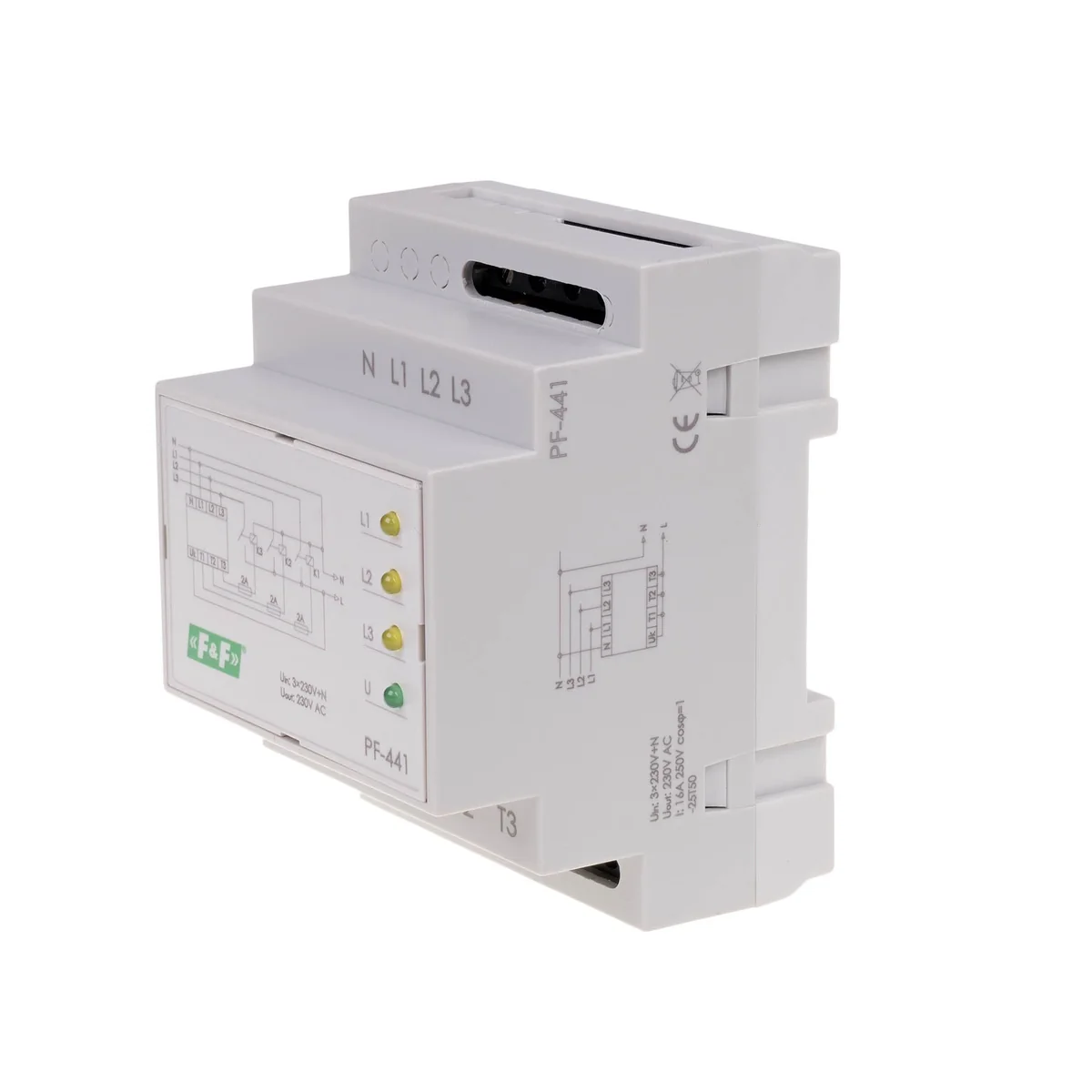

Conmutador de fase automático PF-441 PF-441

Propósito
El cambio de fase automático se utiliza para mantener la continuidad del suministro de energía a un receptor monofásico en caso de una falla en una fase de energía o sus parámetros están por debajo la norma.
Funcionamiento< br />El interruptor de conexión directa se utiliza para alimentar un circuito monofásico cuya carga no supera los 16A. Para circuitos con una carga superior a 16 A, utilizamos un sistema de un interruptor y tres contactores con capacidad de carga adecuadamente seleccionada.

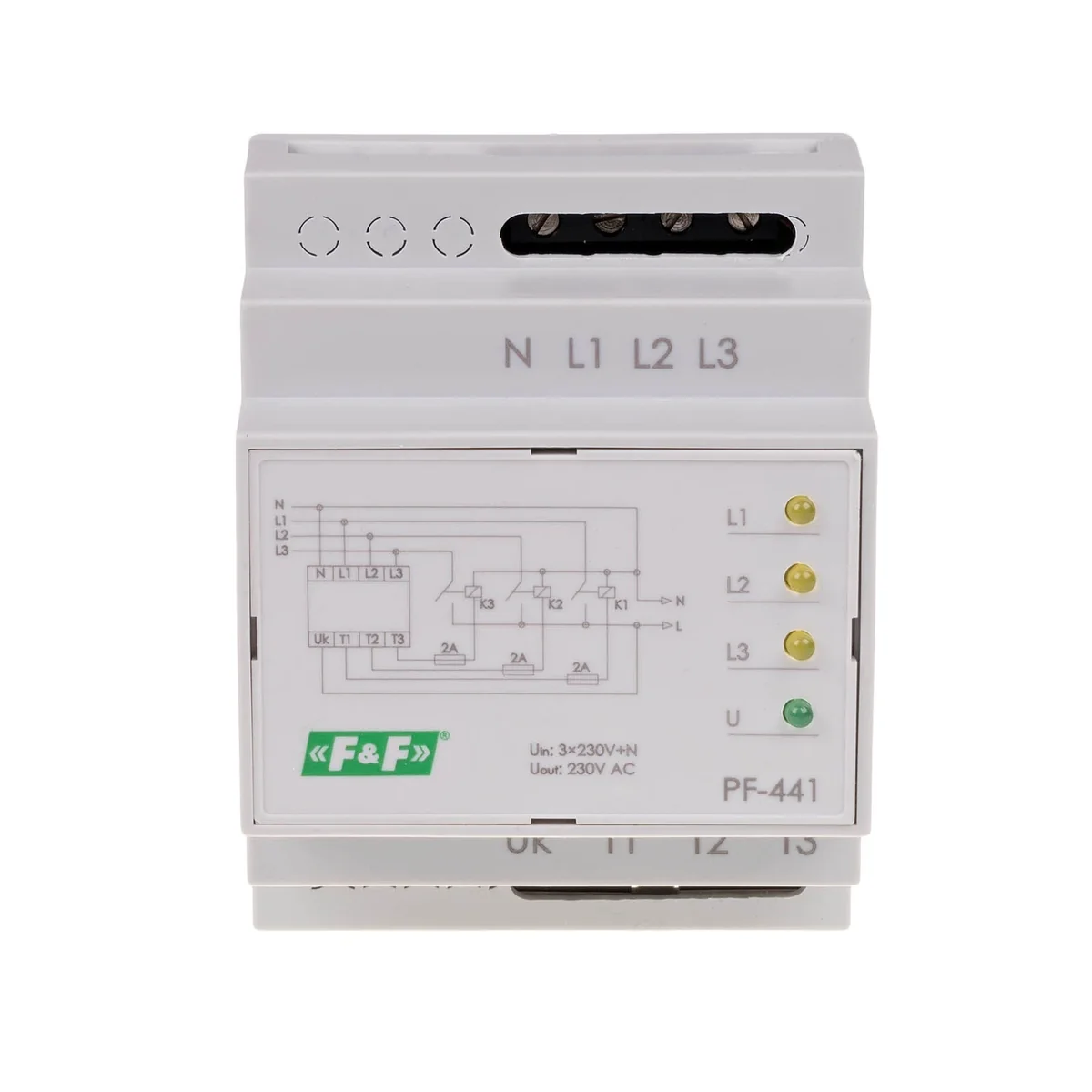

Se suministra una tensión trifásica (3) a la entrada del interruptor (L1, L2, L3, N ). La tensión monofásica (230 VCA), es decir, la tensión de fase de una de las fases, se dirige a la salida del interruptor (T1, T2, T3). El sistema electrónico del interruptor controla los valores de tensión de las fases alimentadas. La fase con los parámetros correctos se envía a la salida. La fase L1 es la fase prioritaria, es decir, si sus parámetros son correctos, esta fase siempre estará conectada a la salida. En ausencia de parámetros de voltaje correctos en la fase L1 o su pérdida, el sistema electrónico conmutará la fase L2 a la salida (si sus parámetros son correctos). En caso de falta simultánea de tensiones correctas en las fases L1 y L2, se conectará la fase L3 en la salida. Si vuelve la tensión de alimentación correcta en la fase L1, el sistema conectará esta fase a la salida. El tiempo de conmutación (aparición de tensión en la salida) después del fallo de fase actual es de 0,5 a 0,8 segundos (durante este tiempo los receptores no están encendidos). La entrada Uk se utiliza para controlar los voltajes conmutados. El sistema sólo permite encender una fase. Esto protege contra la tensión simultánea de dos fases en la salida, lo que podría provocar un cortocircuito entre fases. Además, en caso de daño en el contactor (por ejemplo, rotura del circuito de la bobina, suspensión o quemado del contacto de trabajo), provocará que el receptor pase a otra fase, aunque la tensión en una determinada fase sea la correcta. Si los contactos del contactor están en cortocircuito permanente, el sistema no cambiará a otro contactor a pesar del voltaje incorrecto en esta fase. Después de conectar la tensión de alimentación (al menos una fase), el sistema comprueba la corrección de las tensiones conectadas durante 2 segundos y sólo después de este tiempo conectará la fase a la salida. Para la señalización óptica se utilizan diodos LED: verde - fuente de alimentación; amarillo - fase de salida activada.
