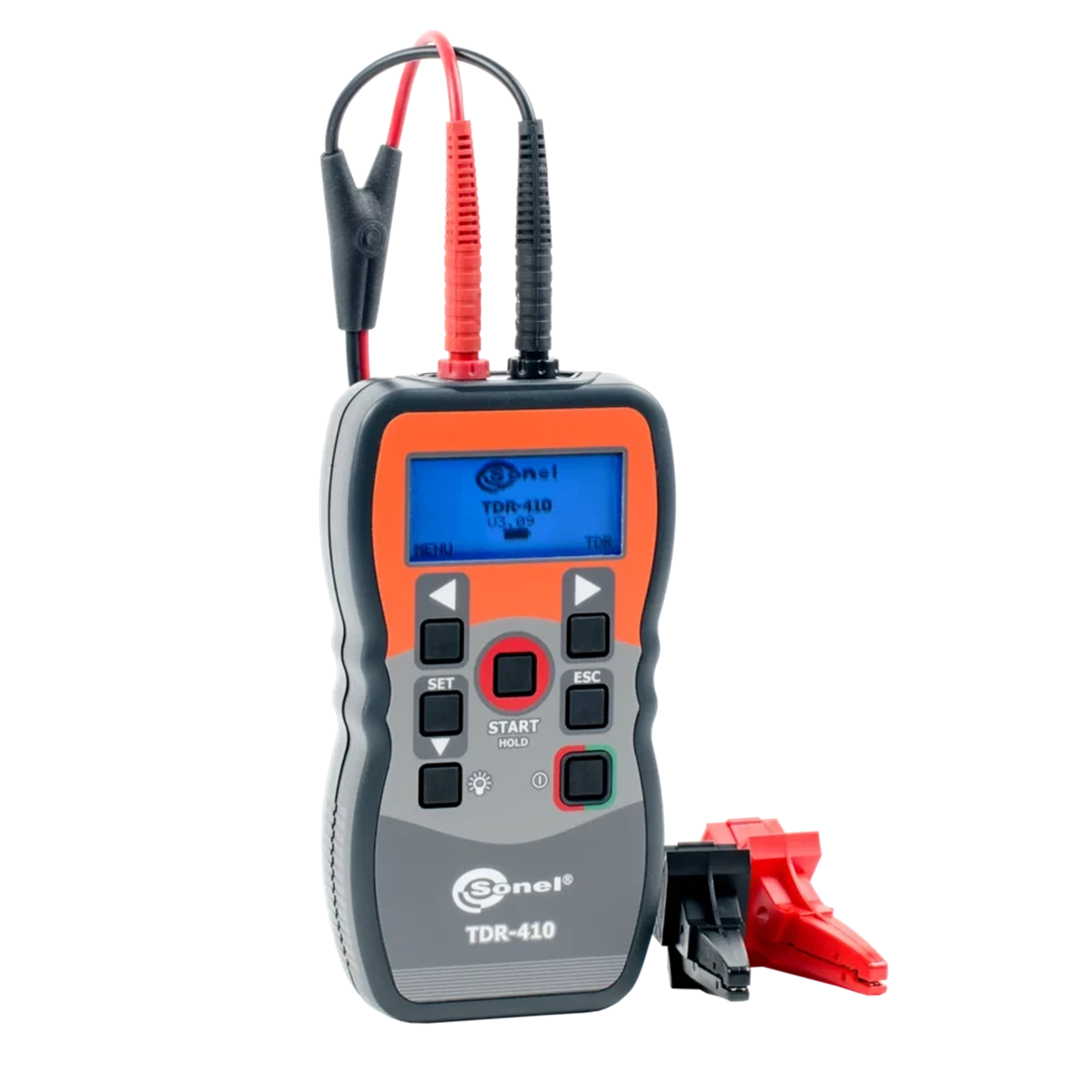

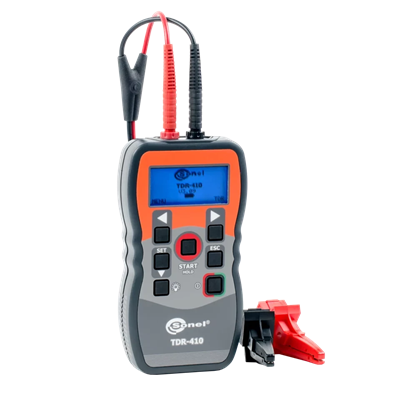

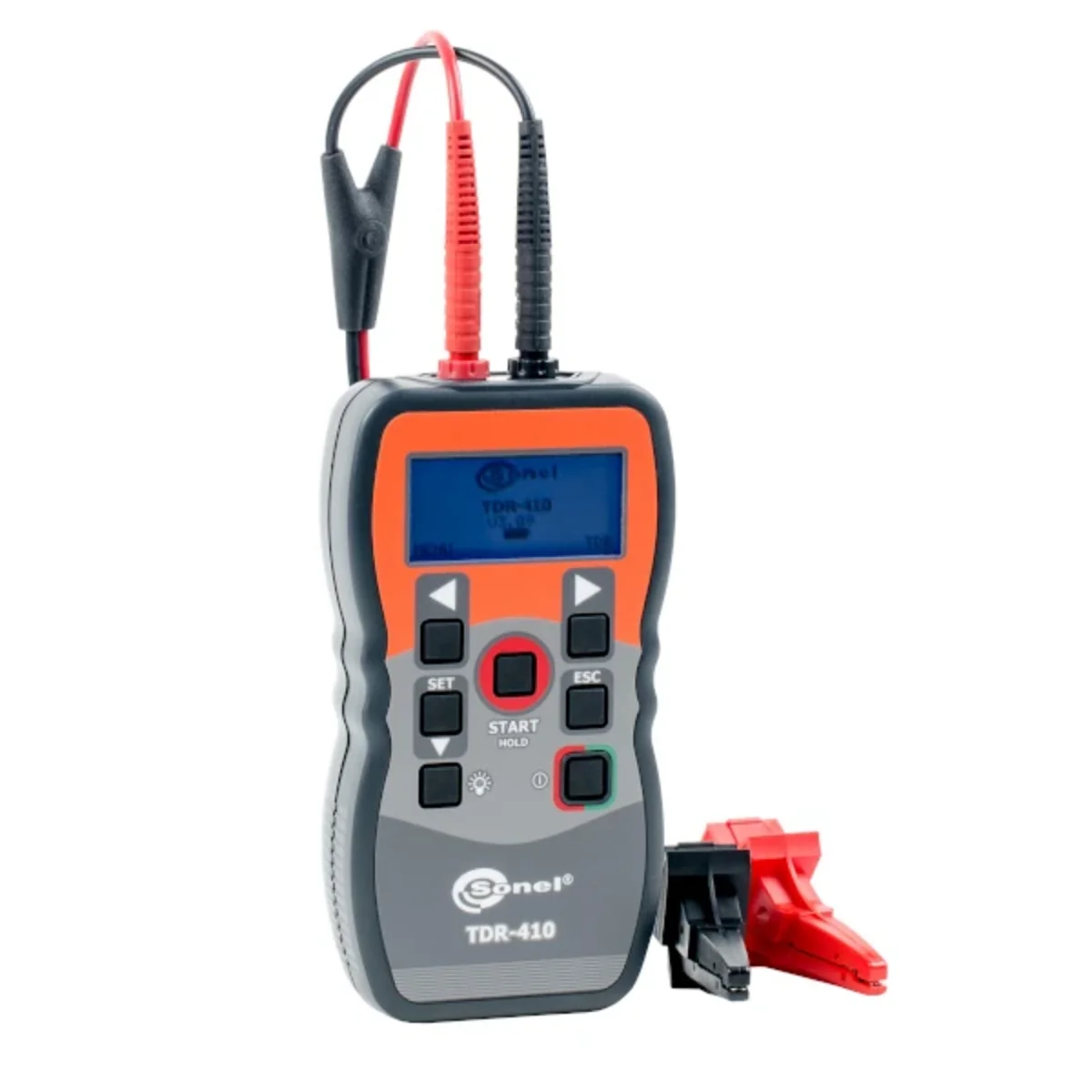

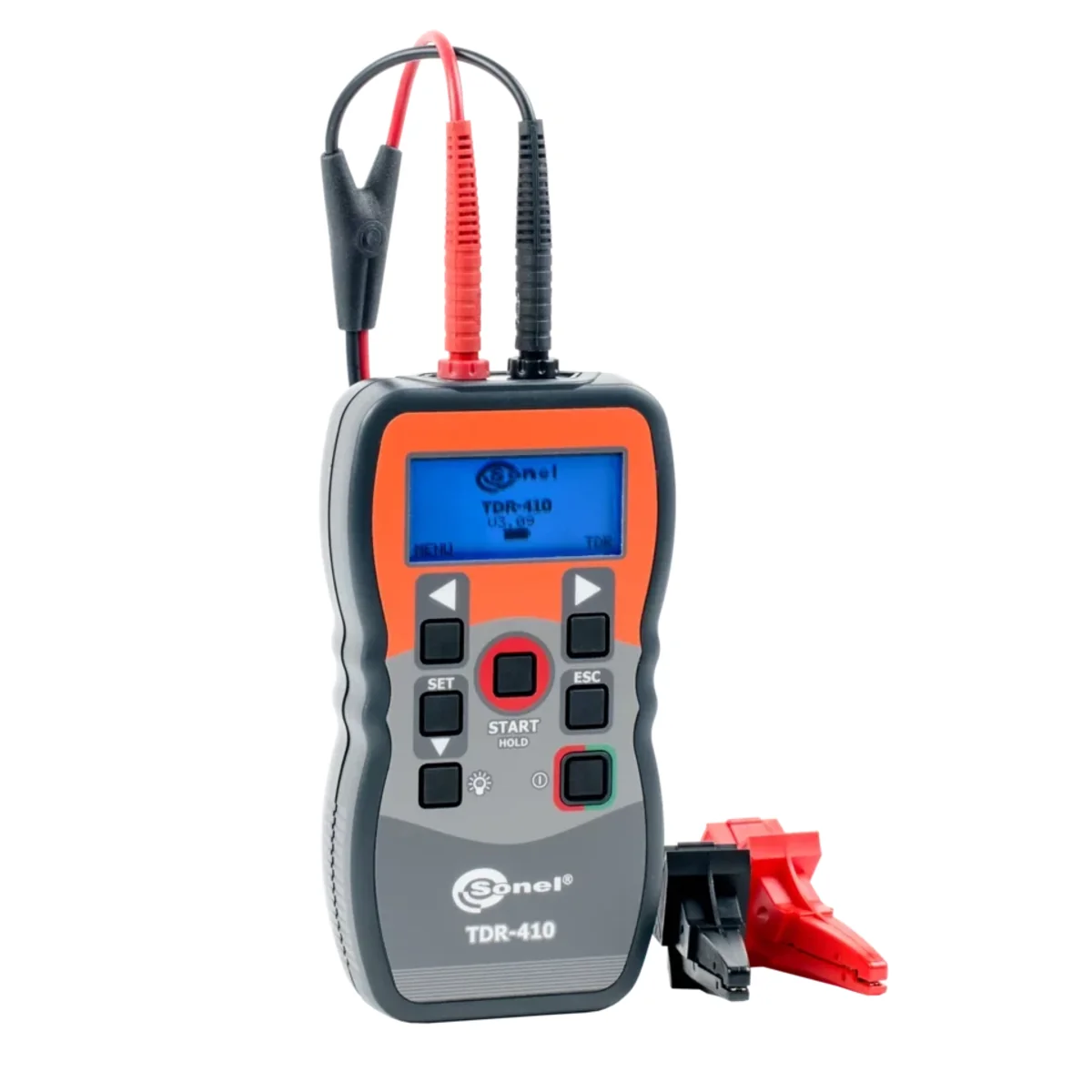

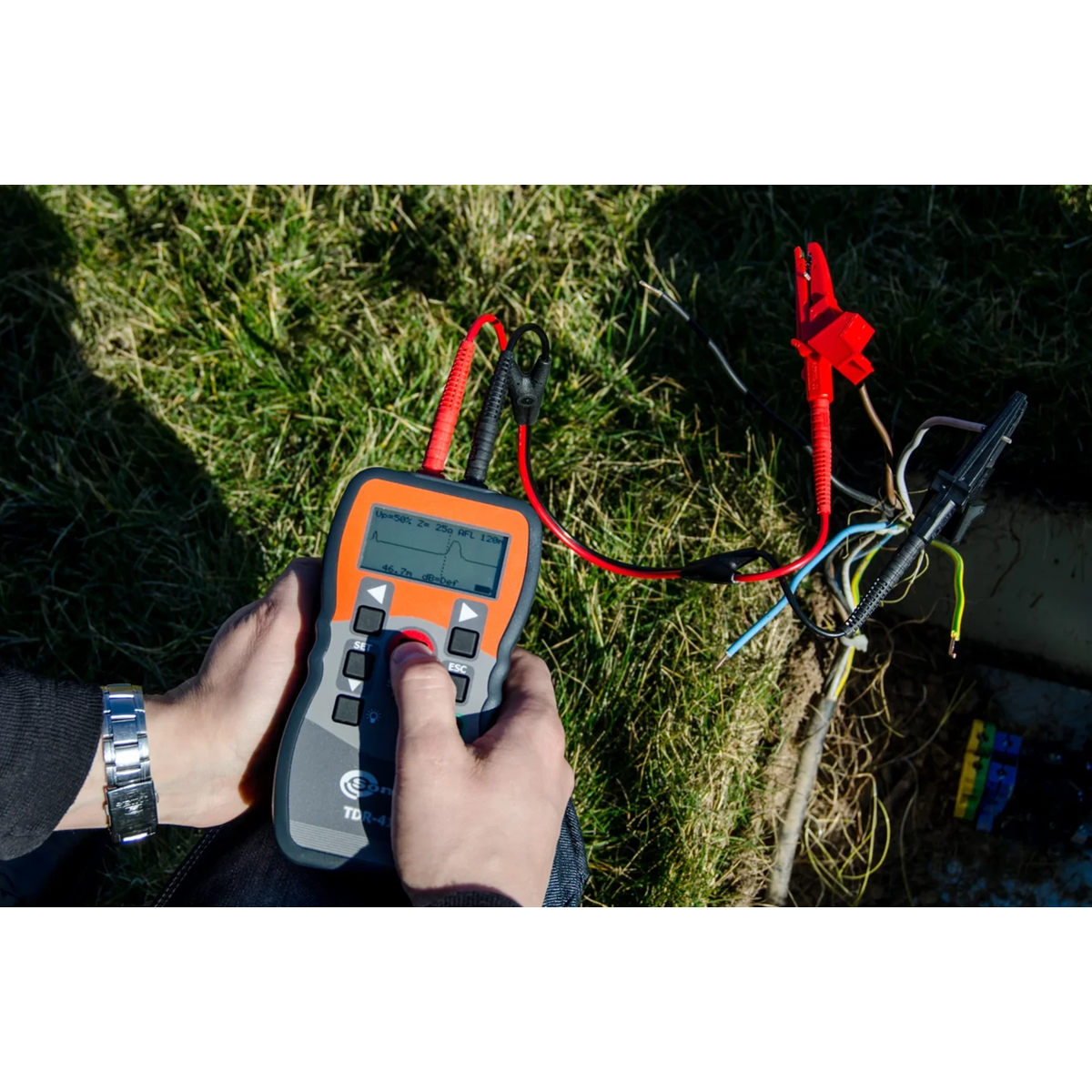

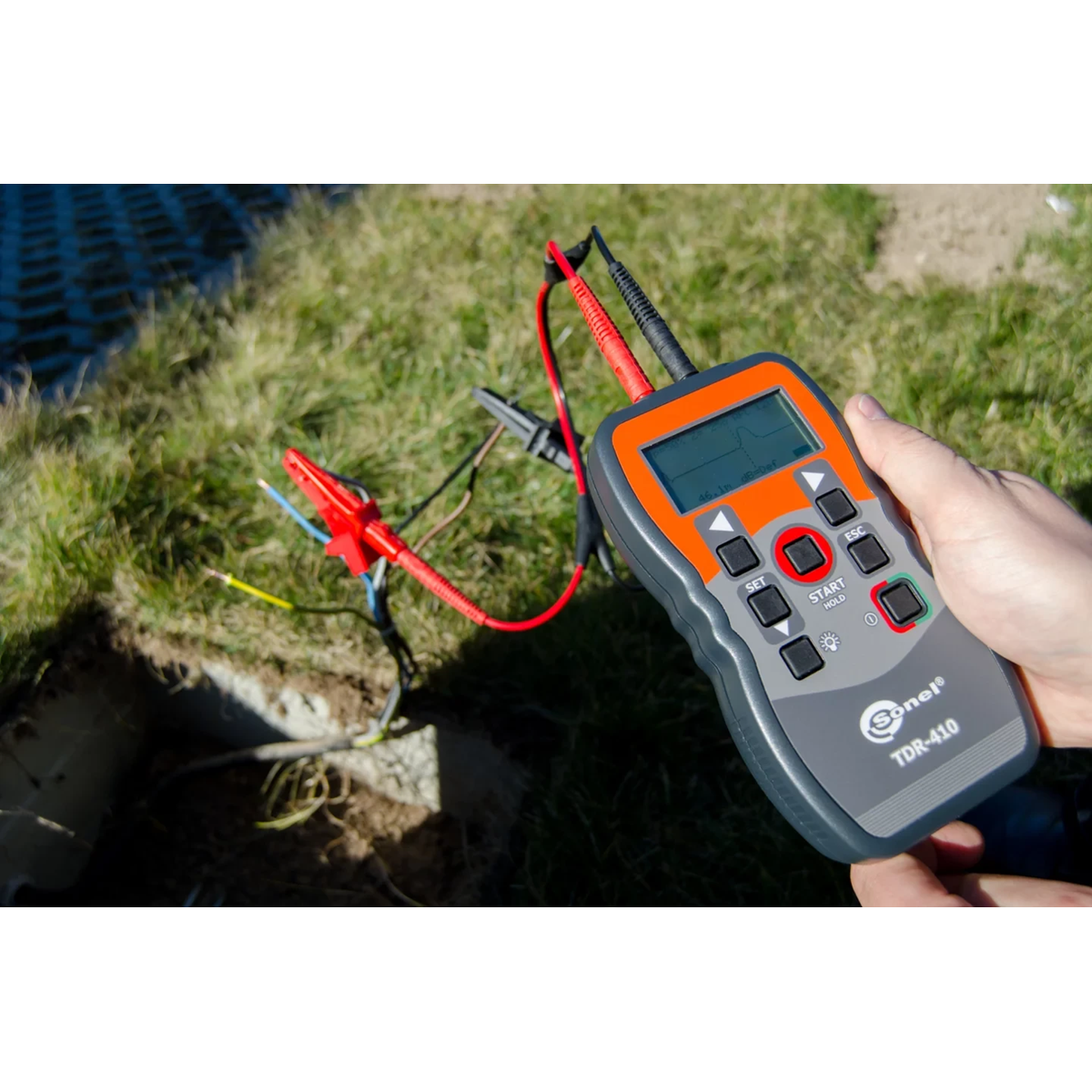

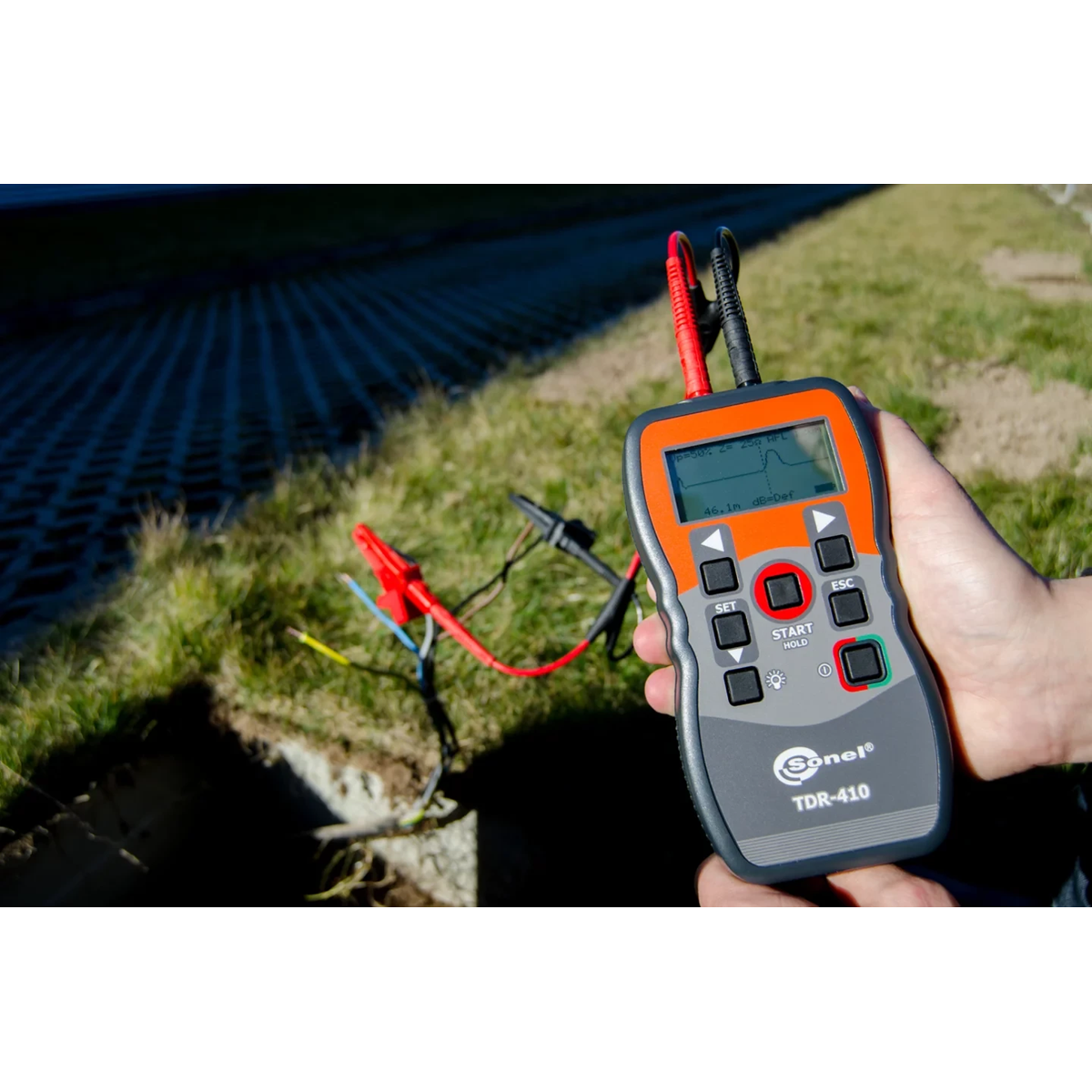

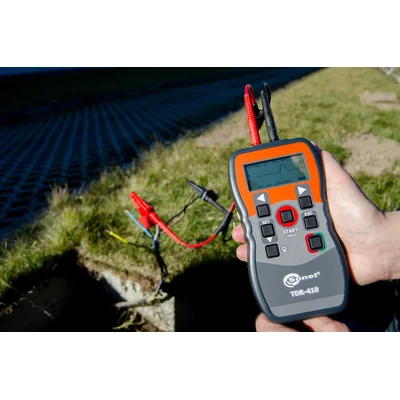

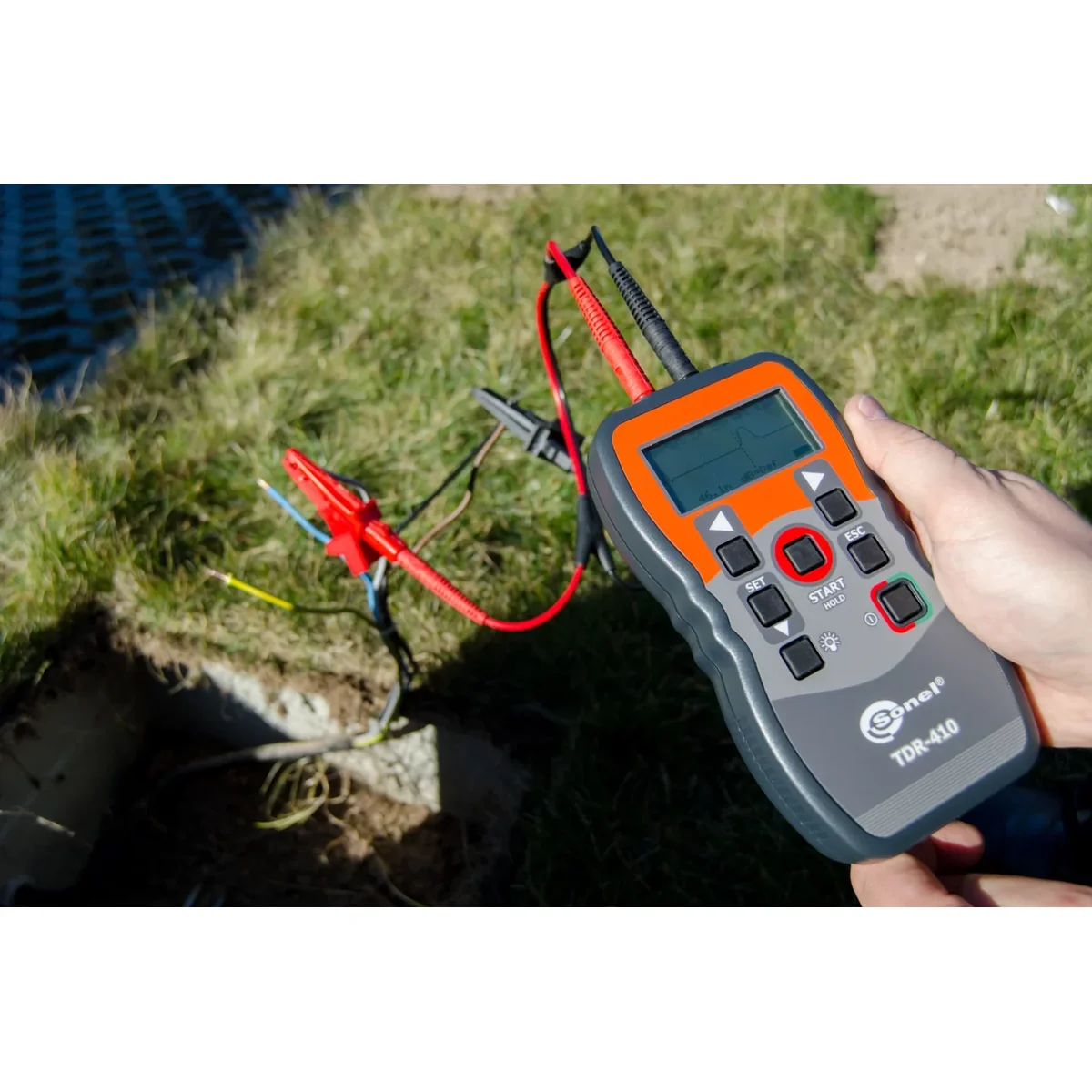

Reflectómetro TDR-410.

Posibilidades:

Localización de daños en cables de alimentación.
Localización de daños en cables de telecomunicaciones de cobre.
Localización de daños en cables coaxiales.
Localización de daños en cableado de infraestructura.
Detección de roturas, cortocircuitos, daños por humedad y más cambios en la impedancia del cable.

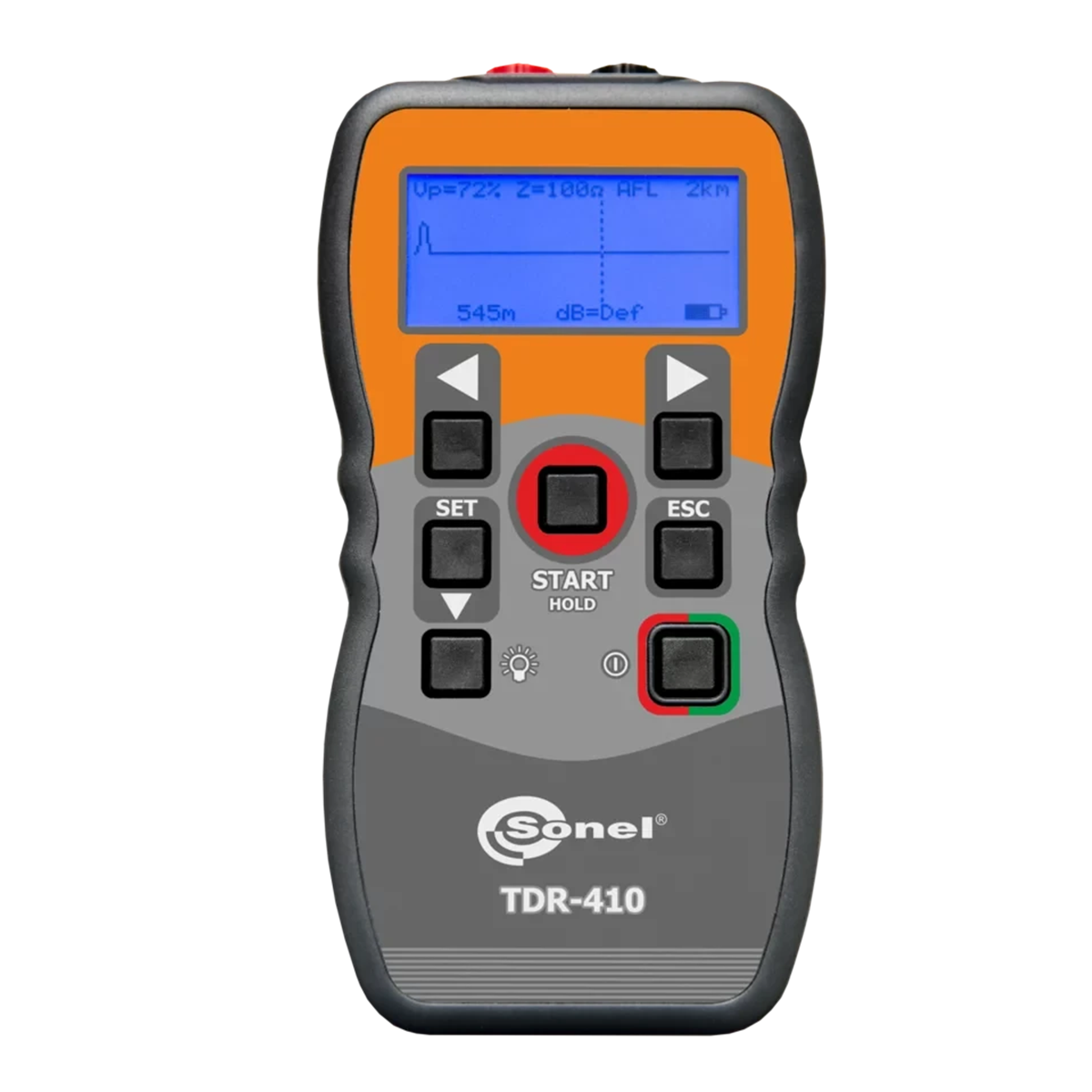

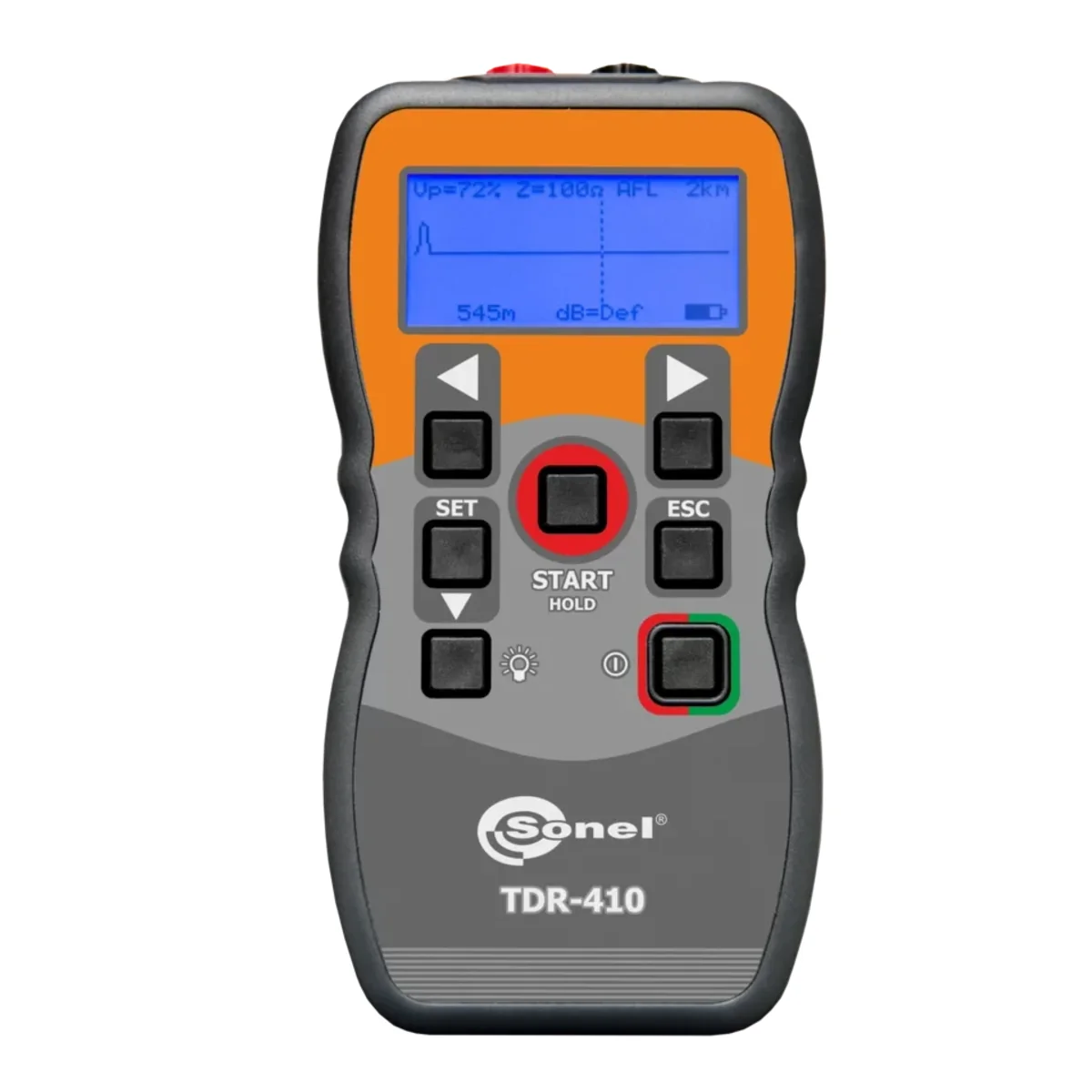

Imagen gráfica del daño del cable con indicación automática de la distancia hasta la ubicación de la falla en la pantalla.

Característica características:

modo de funcionamiento automático o manual:
función de localización automática de fallos (AFL),
modo de funcionamiento con selección manual de rango y sensibilidad,
medición única activada manualmente o escaneo continuo,
11 rangos de medición disponibles de 7 m a 4000 m, seleccionados en modo manual o seleccionados automáticamente,
"zona muerta" de medición limitada a 0,5 m,
Pantalla LCD de 2,5" con retroiluminación,
Exploración automática o medición de activación manual,
sensibilidad configurada manualmente o automáticamente,
ajuste de coincidencia de impedancia,
ajuste del coeficiente de propagación desde 1% a 99%,
carcasa hermética y mecánicamente duradera.
dimensiones y peso reducidos.

Datos técnicos:

Rangos de medición: 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 4 km

Selección de rango: manual o automático

Resolución: aproximadamente 1% del rango seleccionado

Precisión de medición: 1% del rango

Sensibilidad:

mín. . 3 píxeles por reflexión del daño

a una distancia de 4 km en un cable de cobre de 0,6 mm

Coeficiente de propagación: 1% ... 99% o 2,5 ... 148,5 m/ μs

Pulso de salida: 5 Vp-p (circuito abierto)

Impedancia de salida: ajustable - 25, 50, 75 y 100Ω

Ancho de pulso de salida: 3 ns … 3 μs (automático al seleccionar el rango)

Modo de escaneo: medición única o continua (2 mediciones por segundo)

Generador de señales acústicas: 810 ... 1110 Hz
Fuente de alimentación: 4 pilas alcalinas AA de 1,5 V o 4 pilas AA NiMH

Tiempo de funcionamiento de un juego de pilas: 30 horas. escaneo continuo

Apagado automático: después de 1, 2, 3, 5 min. o inactivo

Pantalla: LCD 64 x 128 píxeles con retroiluminación

Temperatura de funcionamiento: -10 °C … +50 °C

Temperatura de almacenamiento: -20 ° C ... +70 °C

Protección de corriente: 250 V CA
