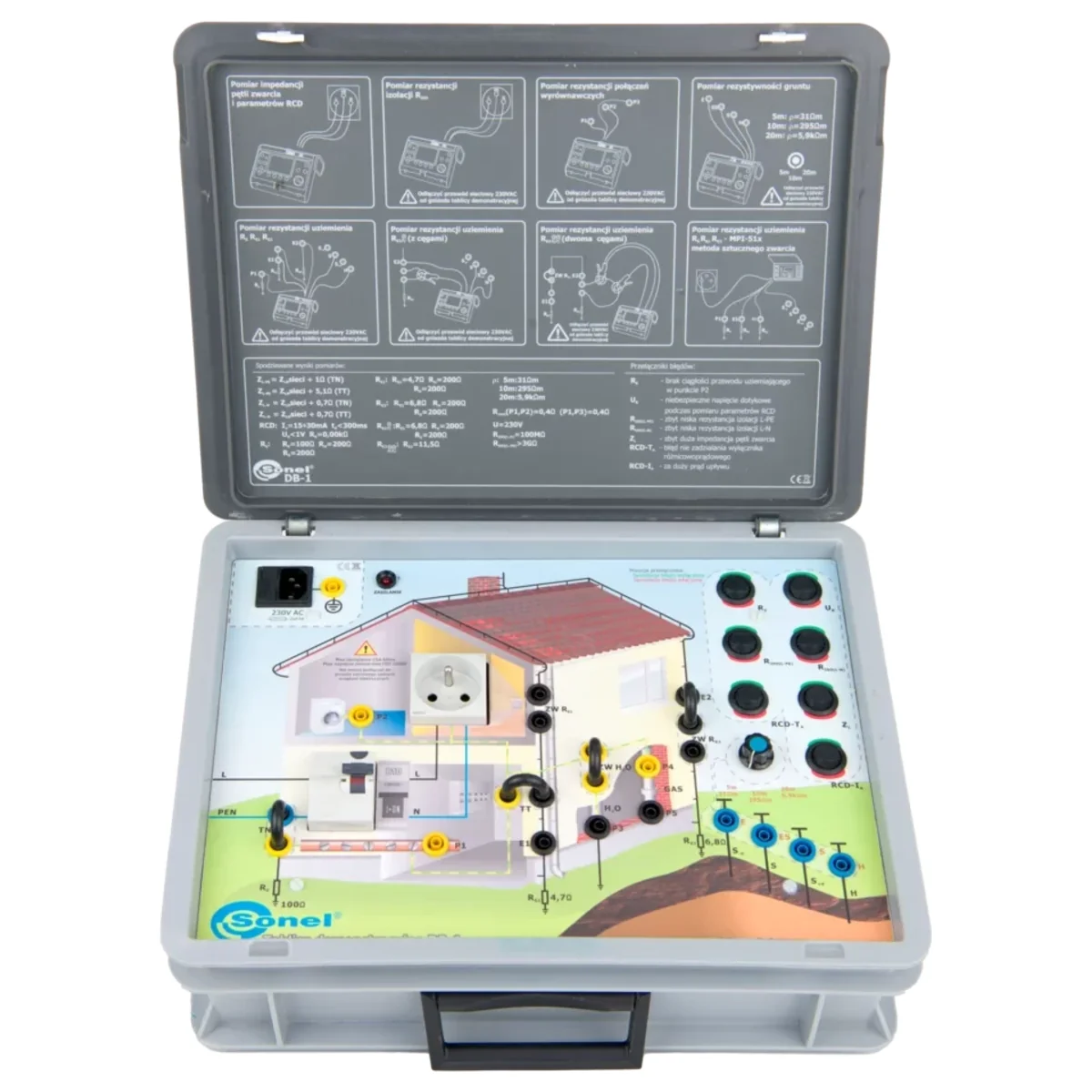

Placa de demostración DB-1 WMPLDB1

Una tabla que permite simular mediciones eléctricas, fallas e irregularidades en circuitos. Permite presentar mediciones de impedancia de bucle de falla, parámetros de RCD, resistencia de aislamiento y continuidad de conexiones de protección y equipotenciales. Una característica única es la posibilidad de presentar mediciones de puesta a tierra mediante métodos técnicos (3P, 4P), el método de pinza técnica, el método de dos pinzas y también mediante un dispositivo de medición de bucle de falla. Para cada medición, se pueden simular diversas condiciones de operación y mostrar errores e irregularidades típicos que ocurren en instalaciones reales. El diseño del DB-1 permite su uso en cualquier lugar, siempre que esté alimentado a 230 V. Todas las mediciones realizadas con el DB-1 no interfieren en modo alguno con la instalación a la que se conectará la placa de demostración.

Seguridad eléctrica:

• Tipo de aislamiento: simple, según PN-EN 61010 - 1
• Categoría de medición: II 300 V
• Clase de protección de la carcasa: IP40

Condiciones nominales de funcionamiento:

• Temperatura de funcionamiento: +10...+40 °C
• Temperatura de almacenamiento: -20...+60 °C
• Humedad: 20...80 %

Otros datos técnicos:

• Alimentación de red: 230 V
• Fusible: 2 x T3,14 A 250 V o 2 x F4 A 250 V
• Consumo de energía: aprox. 15 mW
• Tipo de RCD: 30 mA, tipo CA
