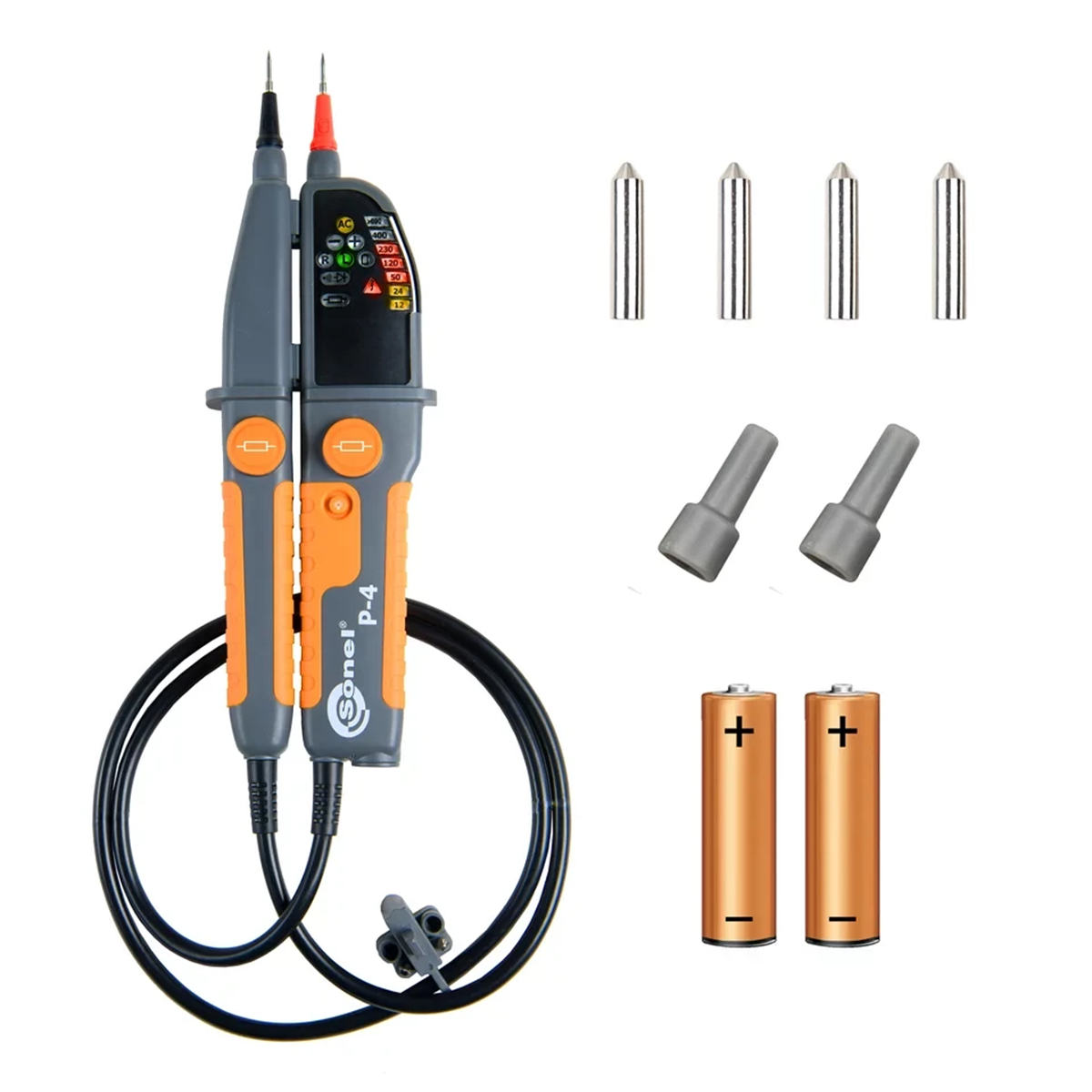

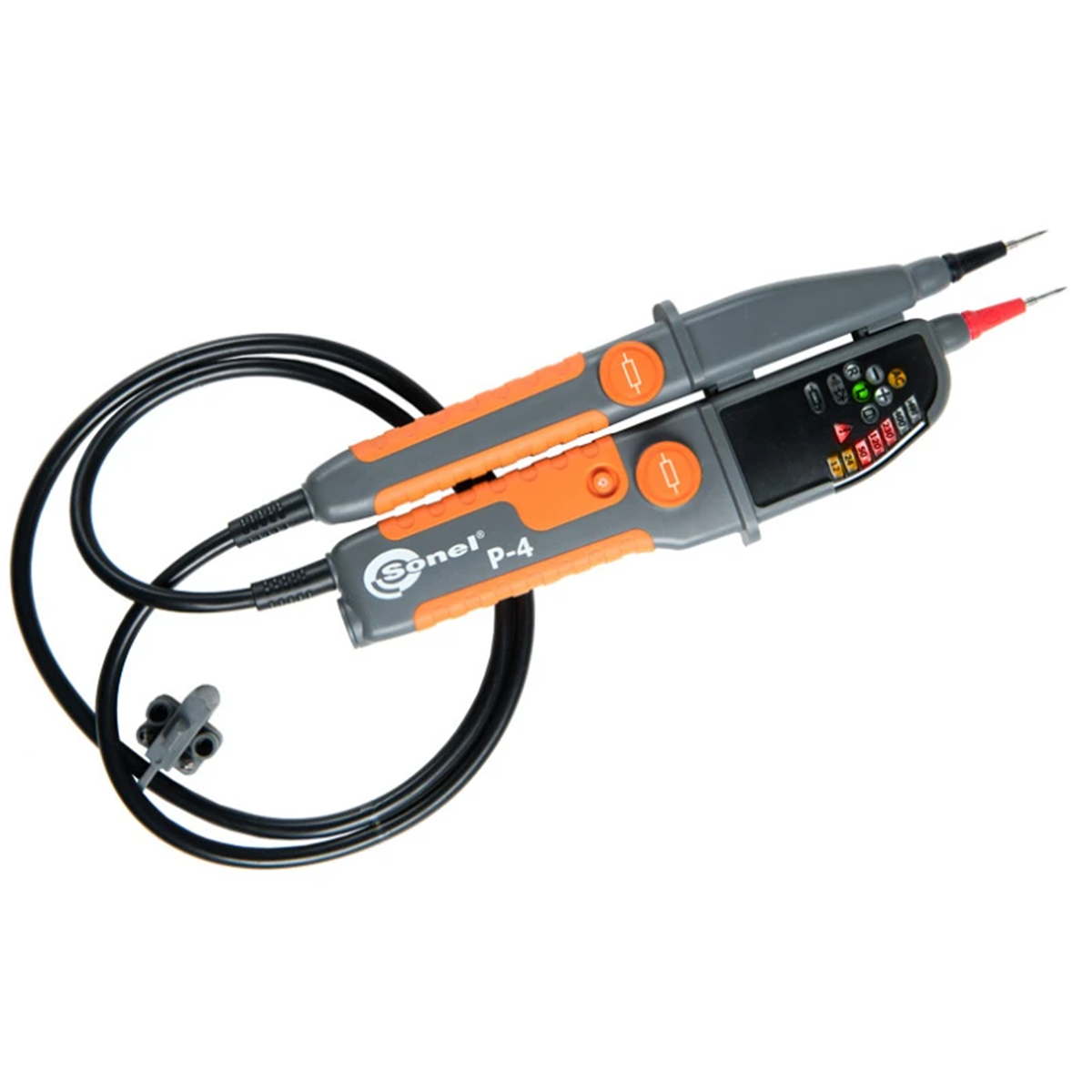

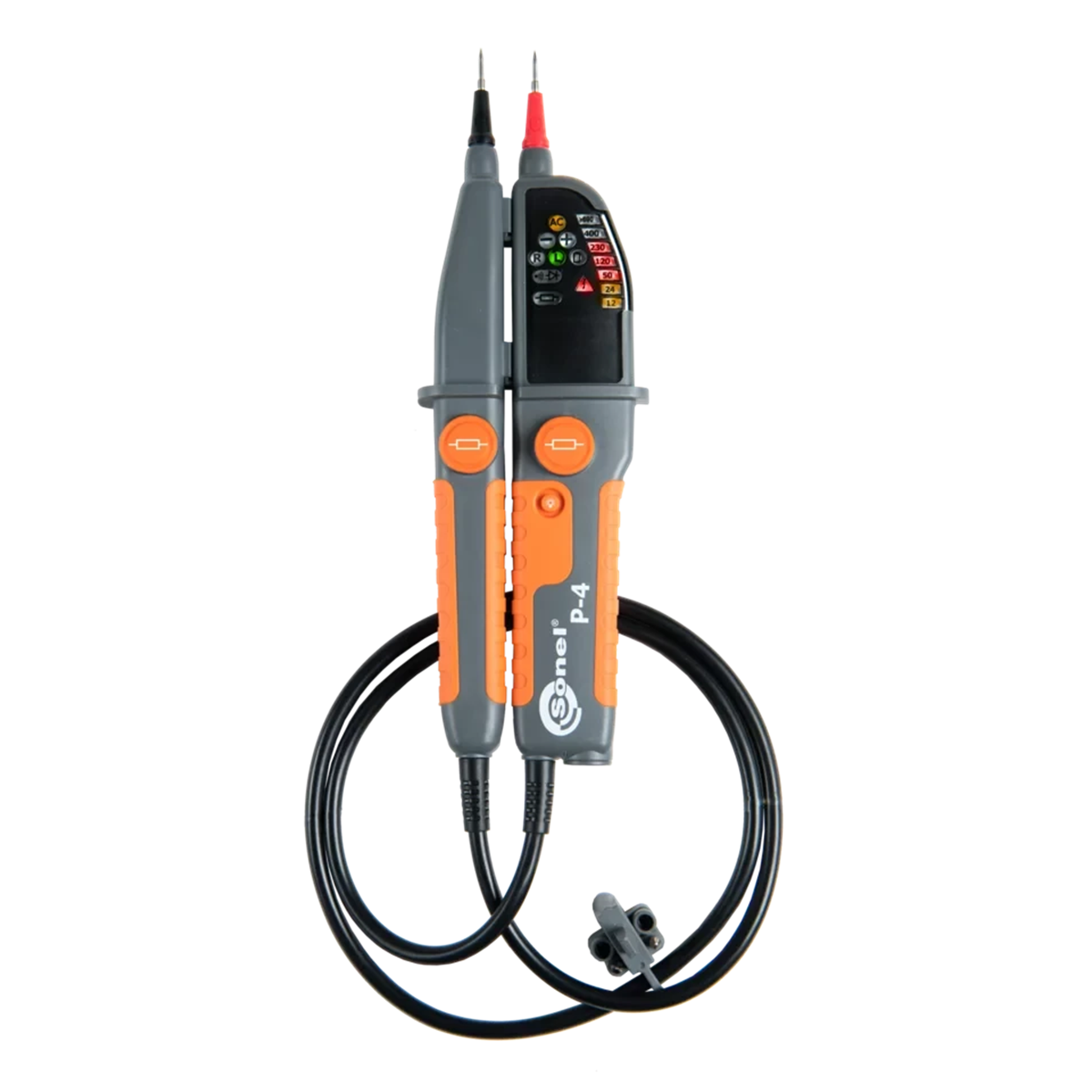

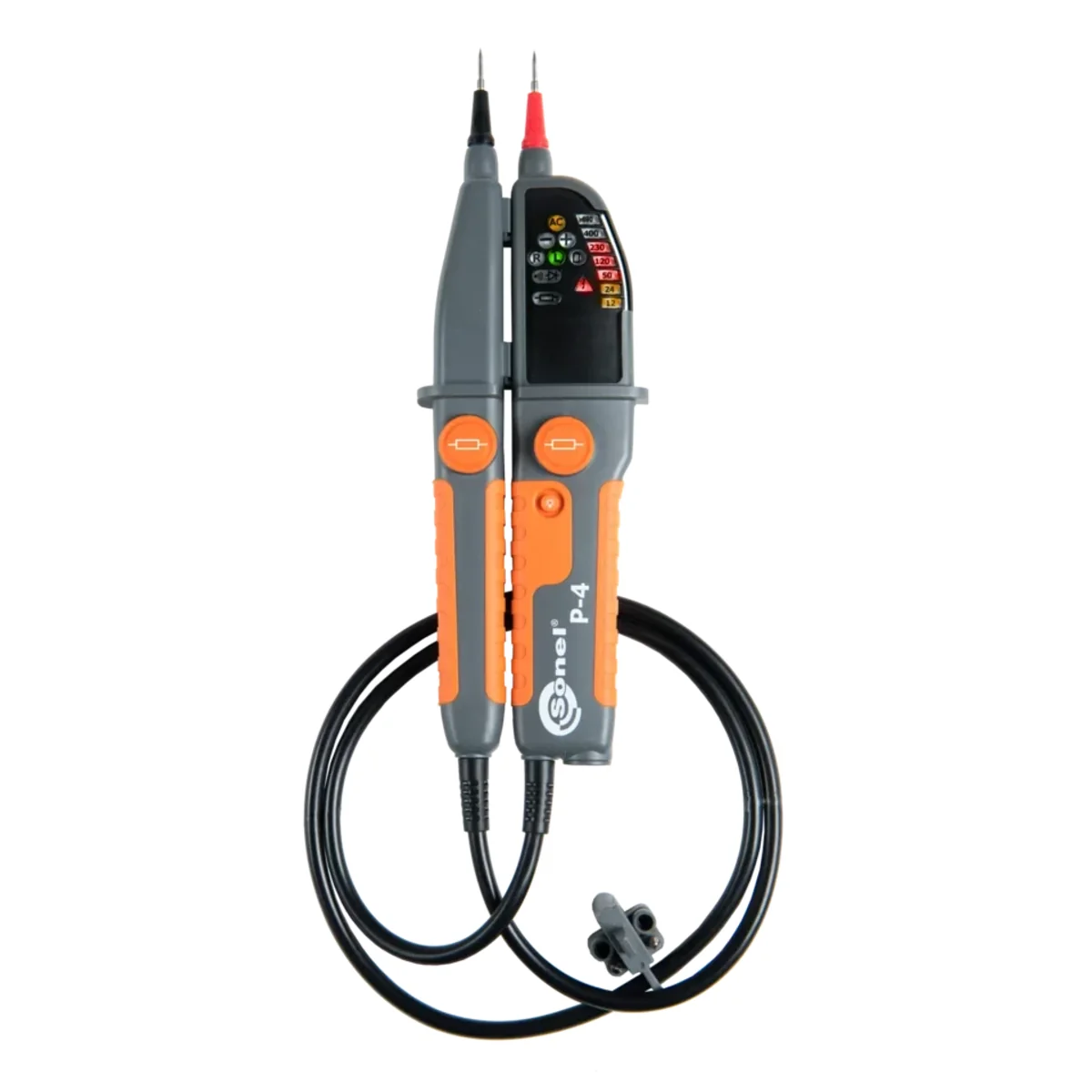

P-4 Indicador de voltaje bipolar WMGBP4

SONEL P-4 es un indicador de voltaje bipolar confiable, extremadamente duradero y seguro de usar con funciones adicionales de continuidad del circuito y verificación de secuencia de fases. Fue diseñado para trabajar en las condiciones más difíciles, tanto industriales como comerciales. Tecnología avanzada, alto nivel de seguridad y simplicidad de uso son las características clave de los dispositivos de la serie P.

Funciones y atributos clave del dispositivo P-4:

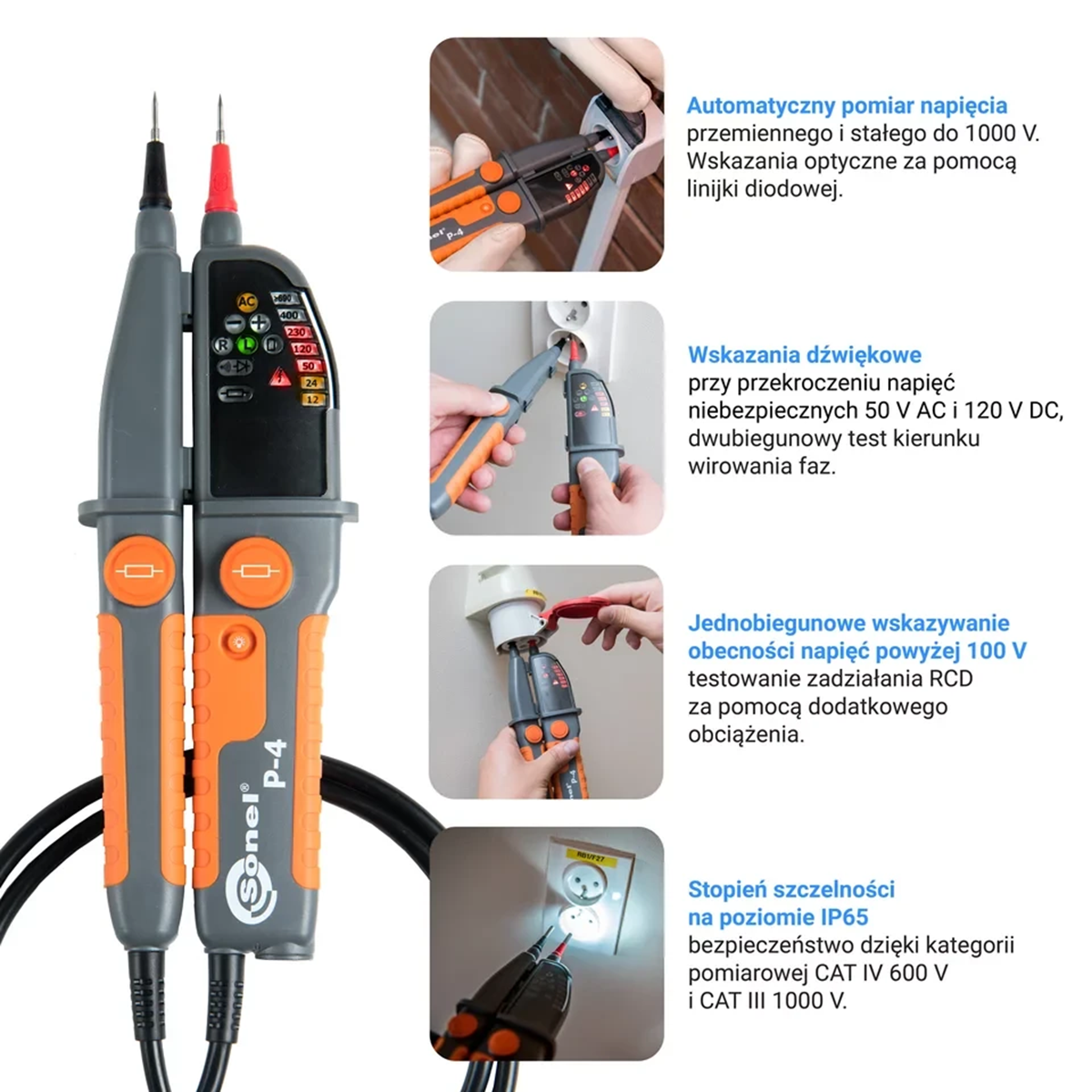

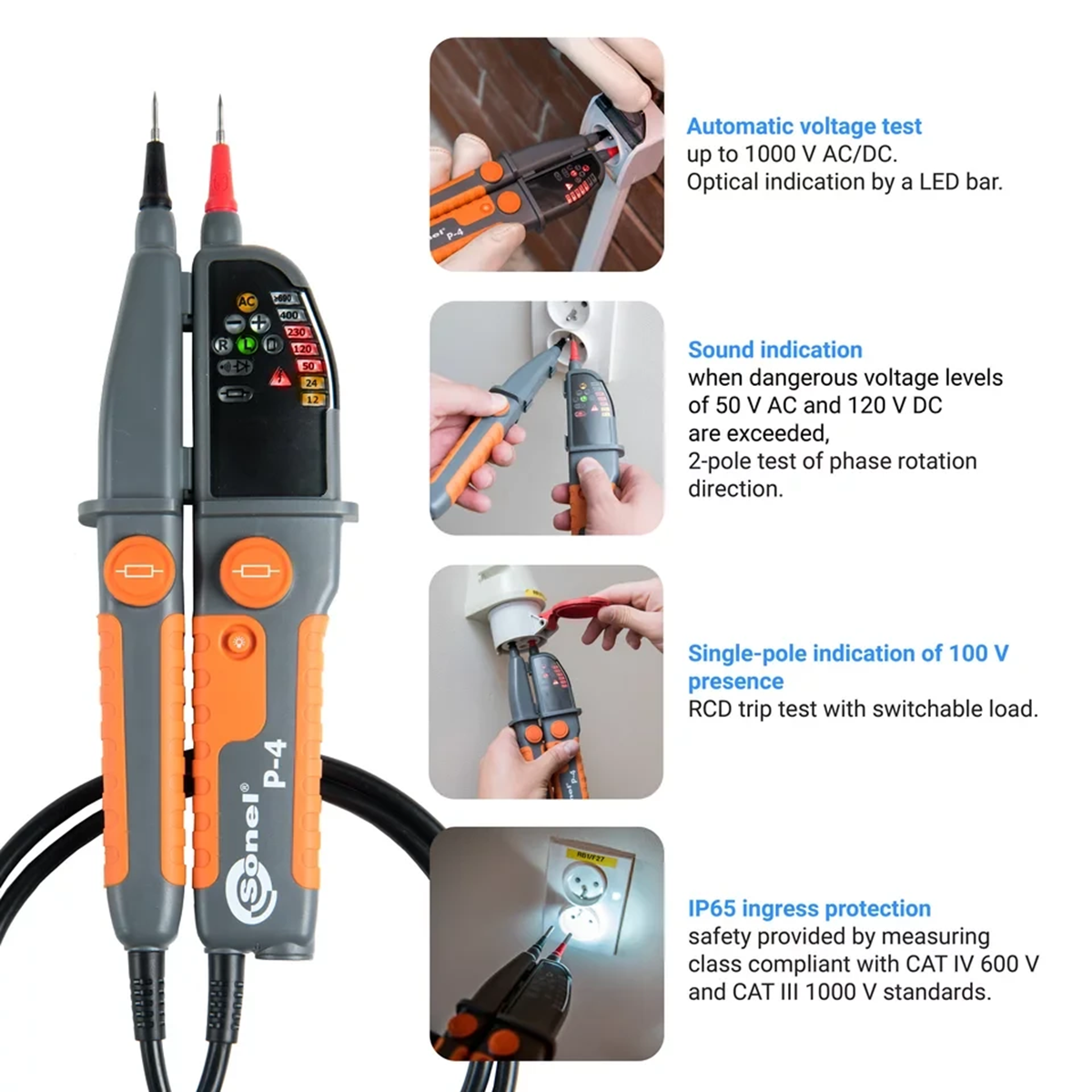

• automático medición de tensión alterna y continua para 1000 V,
• indicaciones ópticas mediante una línea de diodos,
• indicaciones sonoras cuando se exceden tensiones peligrosas de 50 VCA y 120 VCC,
< li>probar el funcionamiento del RCD utilizando una carga adicional,
• indicación de continuidad, automáticamente después de conectarse al objeto,
• prueba de dirección de rotación de fase bipolar,
< li>indicación unipolar de la presencia de tensiones superiores a 100 V, < li>carcasa bicomponente reforzada para evitar daños mecánicos y caídas,
• El nivel de estanqueidad IP65 garantiza la estanqueidad al polvo y la protección contra inundaciones,
• seguridad gracias a las categorías de medición CAT IV 600 V y CAT III 1000 V,

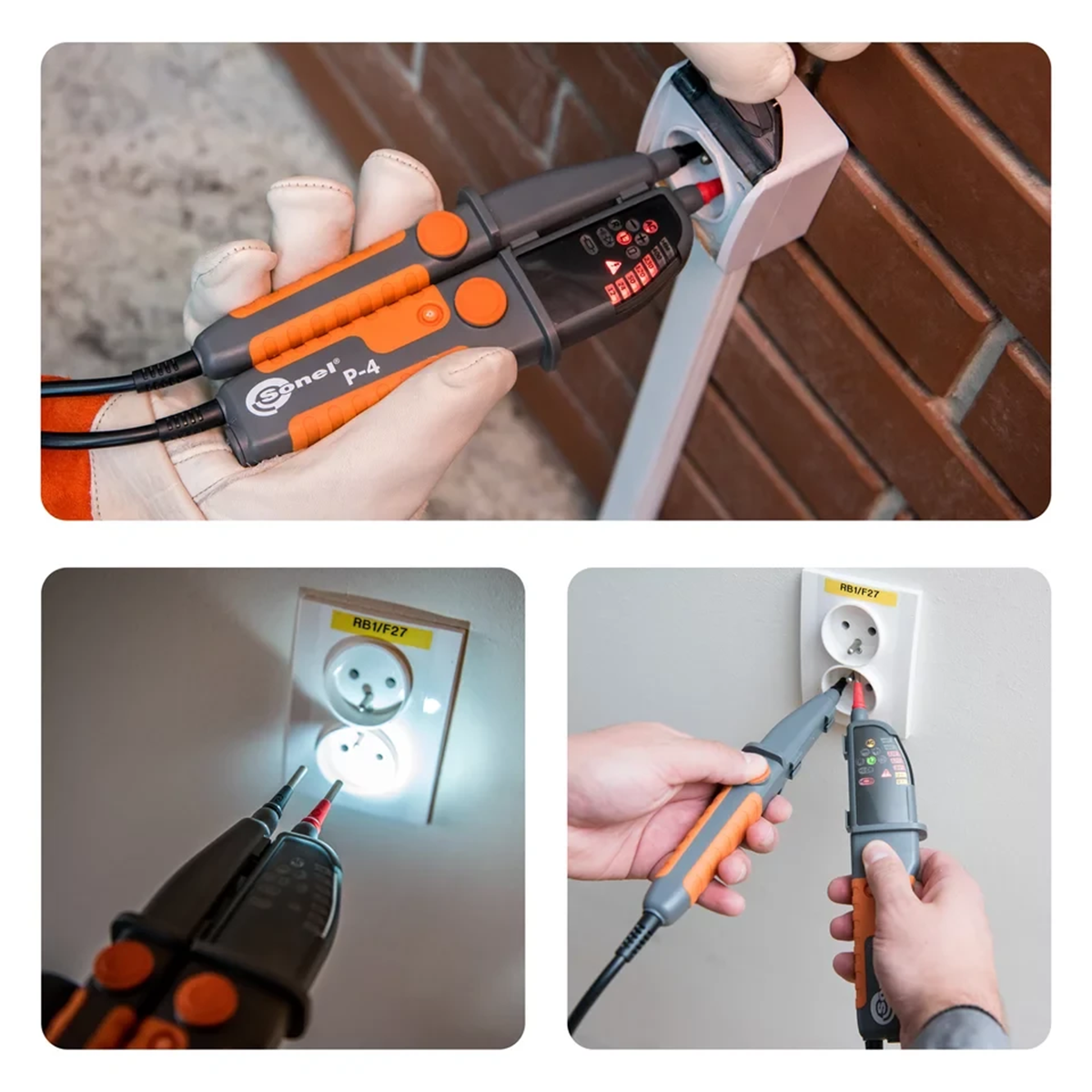

• linterna incorporada para mediciones en condiciones de iluminación insuficiente.

Datos técnicos:

• Indicación de tensión constante y alterna:

  • en la línea de diodos (gráfico de barras) : 12, 24, 50, 120, 230, 400, ≥690 V,
  • definición de tensión: polaridad alterna o directa.

  Prueba de continuidad del circuito:

  • señalización de resistencia para R ≤ 400 kΩ,
  • señales luminosas y sonoras.

  Indicador de rotación de fases:

  • indicación de secuencia fases para tensión >100 V.

  Marcado de fases unipolar:

  • señalización óptica y acústica para tensión >100 V. 100 V.

  Prueba de disyuntores de corriente residual:

  • prueba de disyuntores con IΔn 30 mA.< /li> li>

  Otros datos:

  • Frecuencia de funcionamiento: 16..400 Hz.
  • Categoría de medida según PN-EN 61010- 1: CAT III 1000 V, IV 600 V.
  • Tipo de aislamiento según PN-EN 61010-1: doble, clase II.
  • Alimentación del medidor: 2 x LR03 AAA 1,5 V (se recomiendan pilas alcalinas).
  • Temperatura de funcionamiento/almacenamiento: -15..+55°C / -20..+70°C.
  • Peso sin pilas: 267 g.< /li>

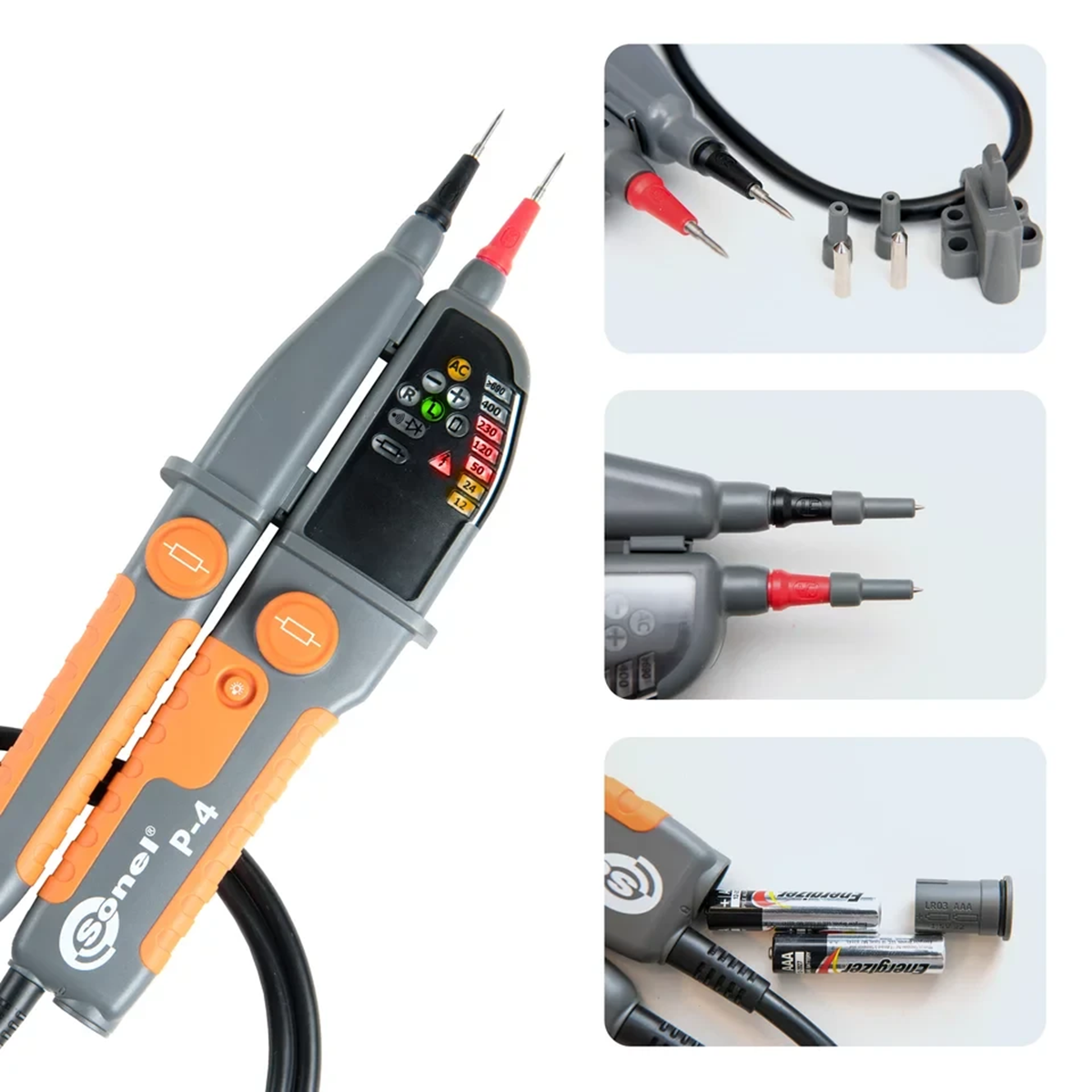

  • Consejos de medición: Ø2 mm/ Ø 4 mm/longitud 4 mm (GS38).
  • Iluminación del lugar de medición: linterna incorporada.
  • Los dispositivos cumplen con los requisitos de las siguientes normas: PN-EN 61326-1, PN-EN 61326-2-2, PN-EN 61010-1, PN-EN 61243-3.
