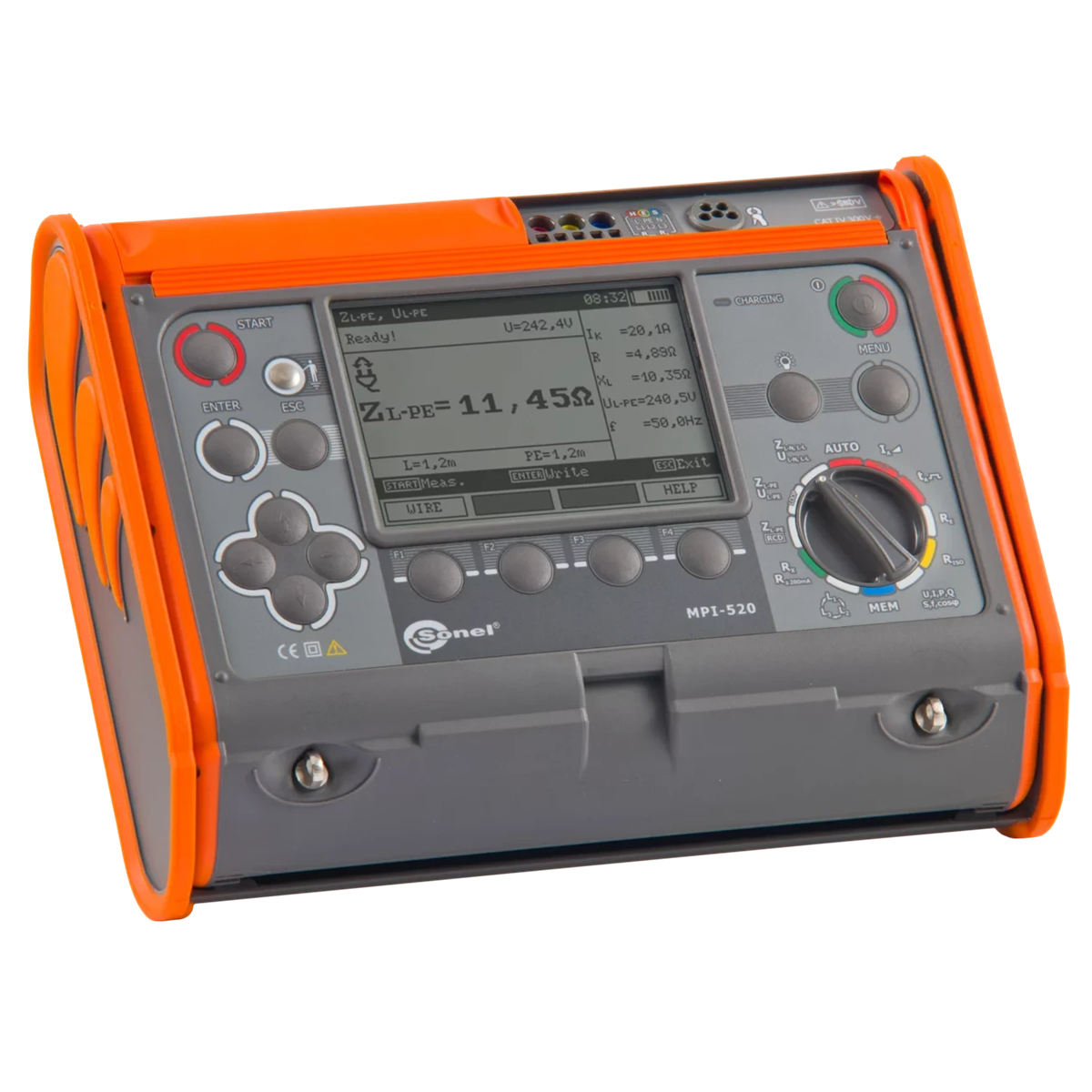

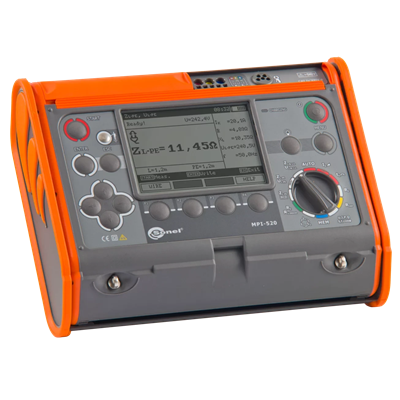

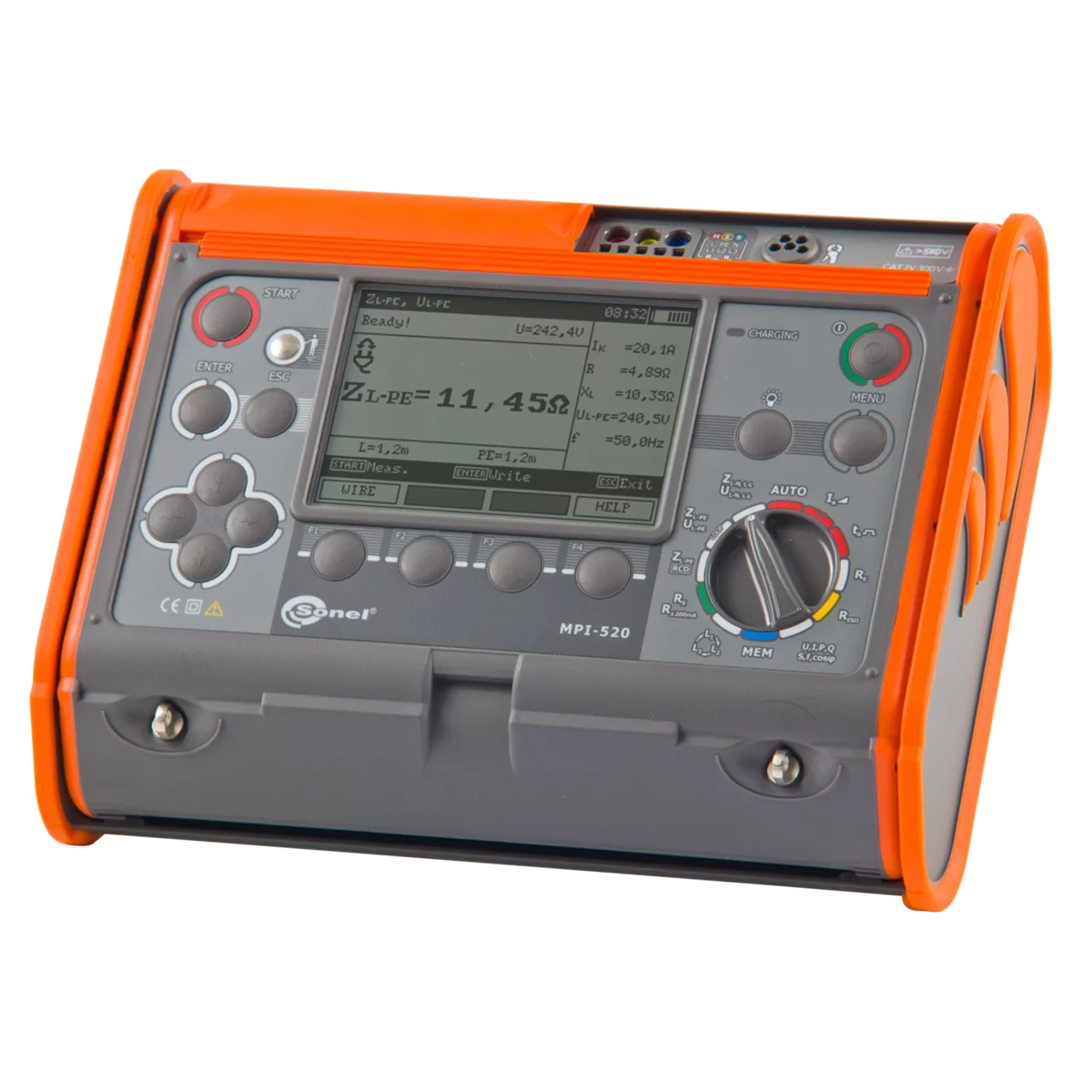

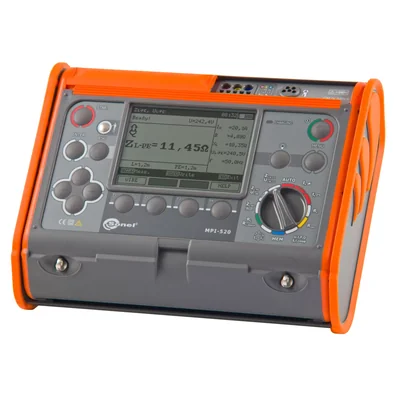

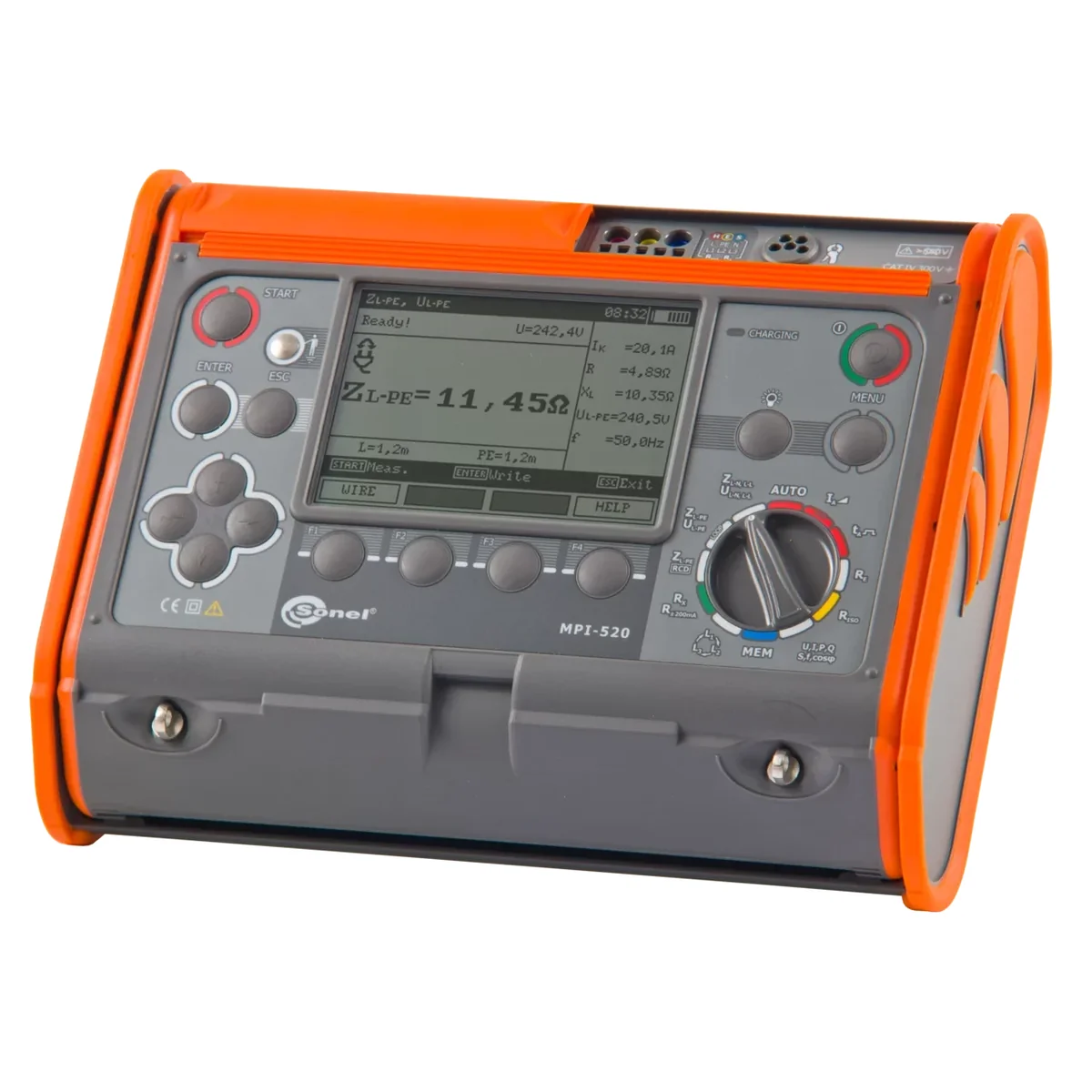

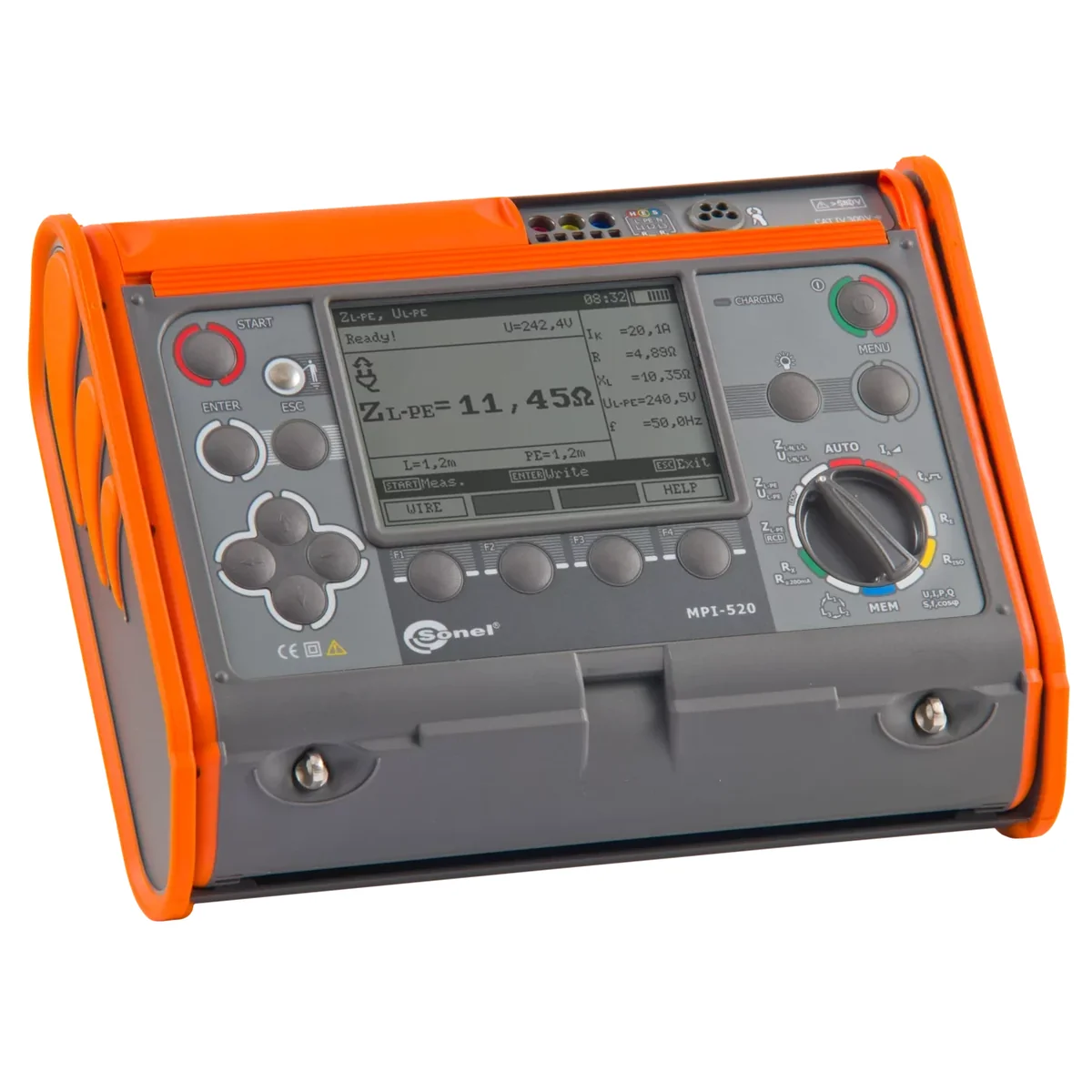

MPI-520Medidor de parámetros de instalación eléctrica de inicio WMPLMPI520S

Índice local:
NPP022SONE
Número de catálogo:
WMPLMPI520S
Código EAN:
5907624020498
Fabricante: SONEL
Nivel de seguridad: IP54
Precio:
1774,62 €
bruto / uds.
(IVA incluido 23%)
Entrega en 3h
hasta una semana (días laborables)
Recogida en 1h
Cantidad uds.
(múltiple:
1
)
Añadir al portapapeles
Imprimir

Descripción del producto

El medidor multifunción digital MPI-520Start está destinado tanto a instaladores como a especialistas en medición avanzada. Permite realizar todas las medidas en la instalación eléctrica previstas en la norma PN-EN 61557:

  • impedancia del bucle de cortocircuito,
  • parámetros RCD,
  • resistencia de aislamiento,
  • resistencia de puesta a tierra,
  • continuidad de las conexiones equipotenciales y de protección.

El uso de soluciones modernas significa que podemos tenemos a nuestra disposición funciones y posibilidades adicionales que simplifican la realización de mediciones, no disponibles en otros medidores.

La carcasa con clase de protección IP54 es resistente a daños mecánicos y la tapa se puede ajustar en varias posiciones posibles, lo que permite para transportar y utilizar cómodamente el dispositivo en varias posiciones.

Medidas de impedancia de bucle de falla:

  • medición de impedancia con una corriente de 23 A ( 44 A con tensión entre fases) - resistencia de cortocircuito Rzw = 10 Ω,
  • rango de tensión de medición: 95...440 V, frecuencia 45...65 Hz,
  • < li> medición de la impedancia del bucle de cortocircuito con una resolución de hasta 0,01 Ω, en instalaciones protegidas por RCD con IΔn ≥ 30 mA sin su activación,
  • cálculo automático de la corriente de cortocircuito; distinción de tensión entre fases y entre fases,
  • mediciones mediante clavija UNI-Schuko con botón para activar la medición (también con cables L y N intercambiados) o cables de 1,2 m, 5 m, 10 m , 20 m de longitud , con posibilidad de uso de adaptadores de enchufe trifásicos. (AGT).

Prueba de disyuntores de corriente residual tipo AC, A y B:

  • medición de cortocircuitos ordinarios -disyuntores retardados y selectivos con corrientes residuales nominales de 10, 30, 100, 300, 500 y 1000 mA,
  • función de medición automática del conjunto completo de parámetros del disyuntor (después de presionar el botón "START" una vez, el medidor realiza todo el ciclo de medición establecido, incluida la capacidad de medir la impedancia de bucle de cortocircuito L-PE con una corriente de 15 mA),
  • la forma de onda de corriente de fuga forzada seleccionada por el usuario: sinusoidal (a partir del flanco ascendente o descendente), pulsante unidireccional (positivo o negativo), pulsante unidireccional con subcorriente CC (positivo y negativo), constante (positivo y negativo),
  • medición de la corriente de disparo IA con corriente creciente,
  • medición del tiempo de actuación tA con corrientes ½IΔn, 1IΔn, 2IΔn y 5IΔn,
  • medición de la tensión de contacto UB y la resistencia del conductor de protección RE sin disparo del interruptor,
  • detección de inversión de los cables L y N en el enchufe; no afecta a las medidas,
  • posibilidad de medir la corriente de activación IA y el tiempo de activación real tAI con un disparo del RCD,
  • medidas para tensión 95...270 V.

Medidas de resistencia de aislamiento:

  • tensiones de medida: 50 V, 100 V, 250 V, 500 V y 1000 V,
  • < li> medición de la resistencia de aislamiento hasta 3 GΩ,
  • posibilidad de medición en la toma mediante el adaptador UNI-Schuko,
  • protección del medidor contra la presencia de tensión en el objeto y la aparición de tensión durante la medición,
  • descarga automática de la capacidad del objeto medido después de la medición,
  • determinación acústica de intervalos de tiempo de cinco segundos que facilitan la eliminación de características de tiempo al medir la resistencia de aislamiento.

Medición de baja tensión de la resistencia de conexiones de conexión equipotencial y de protección:

  • medición de la continuidad del conductor de protección con una corriente de ≥200 mA en dos direcciones,
  • medición con baja corriente con señalización acústica,
  • autocalibración de los cables de prueba - posibilidad de utilizando cables de prueba de cualquier longitud.

Medidas de resistencia de tierra:

  • medición mediante el método técnico 3 hilos con 2 auxiliares electrodos,
  • fuente de tensión interna con frecuencia adecuada para la red 50/60 Hz.

Comprobación rápida de la correcta conexión del conductor de protección PE mediante mediante electrodo de contacto.

Medición de tensión, frecuencia y - mediante pinzas adicionales - corriente alterna, cosφ y potencia (activa, reactiva, aparente).

Comprobación de la secuencia de fases.

Memoria para 990 registros (57.500 resultados individuales), salida USB a PC.

Seguridad eléctrica:

  • tipo de aislamiento: doble, según PN-EN 61010 - 1 y IEC 61557
  • medición categoría: IV 300 V
  • nivel de protección de la carcasa: IP54

Datos técnicos

  • Nivel de seguridad
    IP54

Descripción del fabricante

Mediciones profesionales para todos los presupuestos

El medidor multifuncional, versátil y fácil de usar Sonel MPI-520 realiza sin problemas sus tareas en el campo de la medición de parámetros de instalaciones eléctricas. El dispositivo está diseñado para satisfacer las necesidades de instaladores y especialistas en medición. El funcionamiento intuitivo permitirá a los usuarios sin experiencia utilizar el dispositivo, mientras que las posibilidades de medición avanzadas cumplirán con las expectativas de los especialistas más exigentes.

El medidor utiliza una serie de soluciones modernas que se traducen en funciones adicionales y mayores posibilidades del dispositivo. De esta forma, el medidor Sonel MPI-520 mejora significativamente el rendimiento de mediciones de las instalaciones eléctricas.

El medidor Sonel MPI-520, económico y versátil, es una opción probada para los usuarios que buscan un dispositivo preciso y fácil de usar que combine las funciones de varios dispositivos para mediciones contra electrochoque. Con la ayuda de un solo medidor, es posible medir la impedancia de bucle (también en circuitos con RCD), medir la resistencia de toma de tierra, así como probar los parámetros de los dispositivos de corriente residual AC, A y B. Las numerosas posibilidades, la precisión de las mediciones y la aplicación de soluciones pioneras, combinadas con un precio favorable, hacen de este modelo una opción probada y fiable.

El kit no incluye accesorios para medir la resistencia de puesta a tierra.

Características

El medidor se caracteriza por numerosas funciones. Combina las capacidades de medición de varios dispositivos, garantizando al mismo tiempo una precisión igualmente buena. El medidor se puede utilizar para todas las medidas para la puesta en servicio de instalaciones eléctricas de acuerdo con la normativa aplicable:

  • impedancia del bucle de defecto (también en circuitos con interruptores RCD),
  • parámetros de los interruptores RCD,
  • resistencia de aislamiento,
  • resistencia de la puesta a tierra (método de 3-cables),
  • continuidad de las conexiones de protección y equipotenciales,
  • test de secuencia de fases,
  • tensión AC y corriente AC, frecuencia,
  • cosφ, potencia activa (P), reactiva (Q), aparente (S) (con pinza)

Funciones adicionales

  • Comprobación de la corrección de la conexión del conductor PE con el uso del electrodo táctil.
  • Medición de la tensión (0...500 V) y de la frecuencia de la red.
  • Memoria de 990 resultados.
  • Transmisión inalámbrica de los datos al ordenador.

Áreas de aplicación

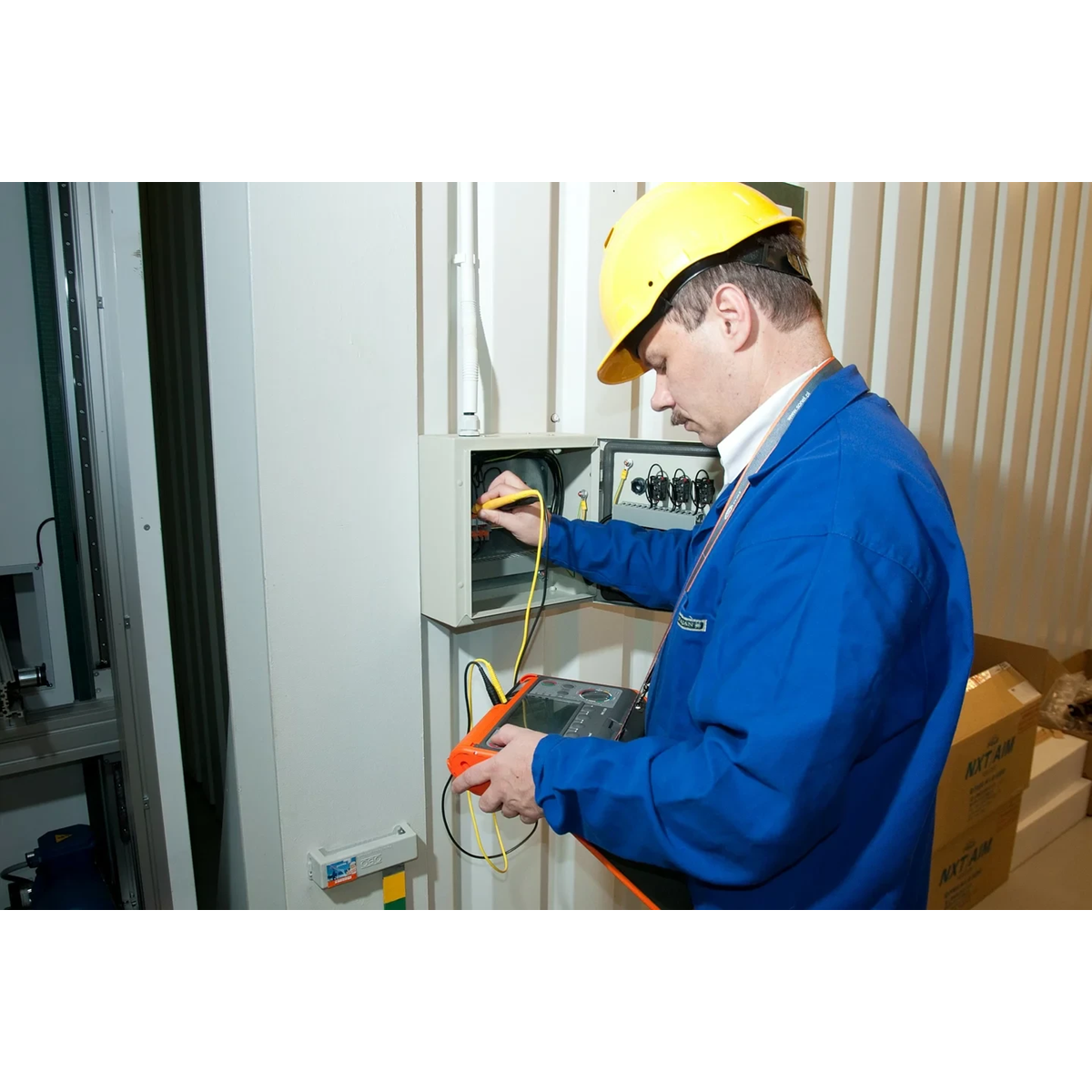

MPI-520, aunque simple en diseño y uso, ofrece al usuario muchas posibilidades de medición. Con éxito se puede utilizar para controlar las instalaciones eléctricas domésticas e industriales.

Prueba de seguridad de instalación

Las mediciones se pueden automatizar fácilmente con:

  • pruebas de modo automático de dispositivos de corriente residual (RCD),
  • el uso del adaptador de tipo WS para comprobar la instalación a través de la toma estándar de 230 V,
  • adaptador AutoISO-1000C para ensayo automático de resistencia de aislamiento de cables de 3, 4 y 5 conductores, sin conmutación.

Resistencia aumentada a las condiciones ambientales

El medidor funciona perfectamente en condiciones ambientales difíciles. La protección frente a la entrada de polvo y agua la garantiza la carcasa con un grado de estanqueidad IP54. Es resistente a los daños mecánicos y su estructura especial permite proteger de forma sencilla la pantalla desplazando la tapa del medidor. Además de proteger frente a los daños, también permite transportar y utilizar cómodamente el dispositivo en diferentes posiciones.

Comunicación y software

A través del puerto USB o mediante comunicación inalámbrica, se pueden enviar los datos de medición a un ordenador. Para generar un informe de las mediciones en el ámbito de la protección contra descargas eléctricas es necesario utilizar el programa Sonel Reports PLUS. El registro de los datos descargados en los formatos más sencillos y la impresión nos lo permite Sonel Reader.

Detalles del fabricante

  • Fabricante
    SONEL S.A.
  • Dirección
    58-100 Świdnica Wokulskiego 11 Polska
