Name: Medidor multifuncional MPI-530 + licencia para el programa SONEL PE6
Brand: SONEL
SKU: NPI034SONE
Price: 2547.53 PLN

Medidor multifuncional de parámetros en la instalación eléctrica

Profesional y versátil

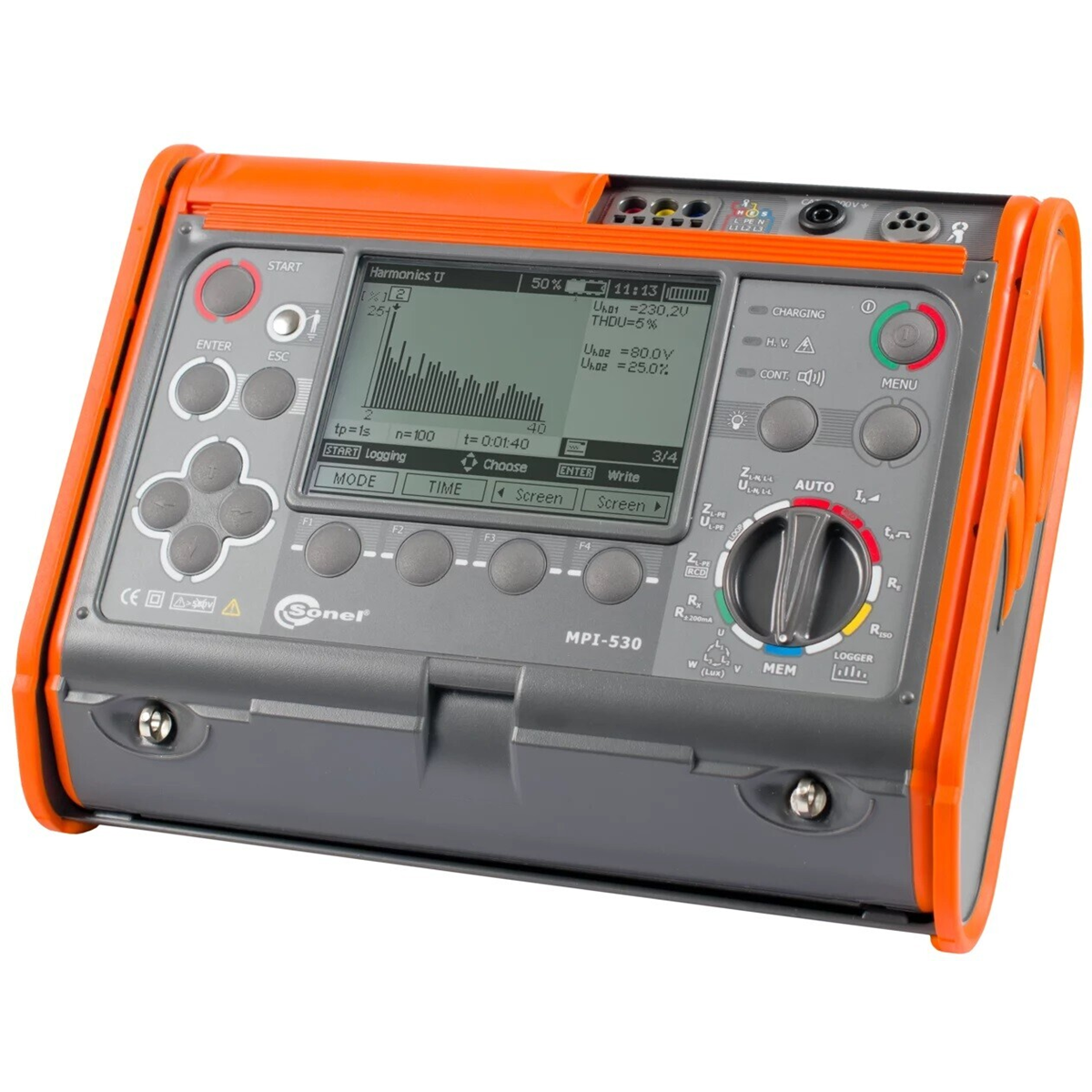

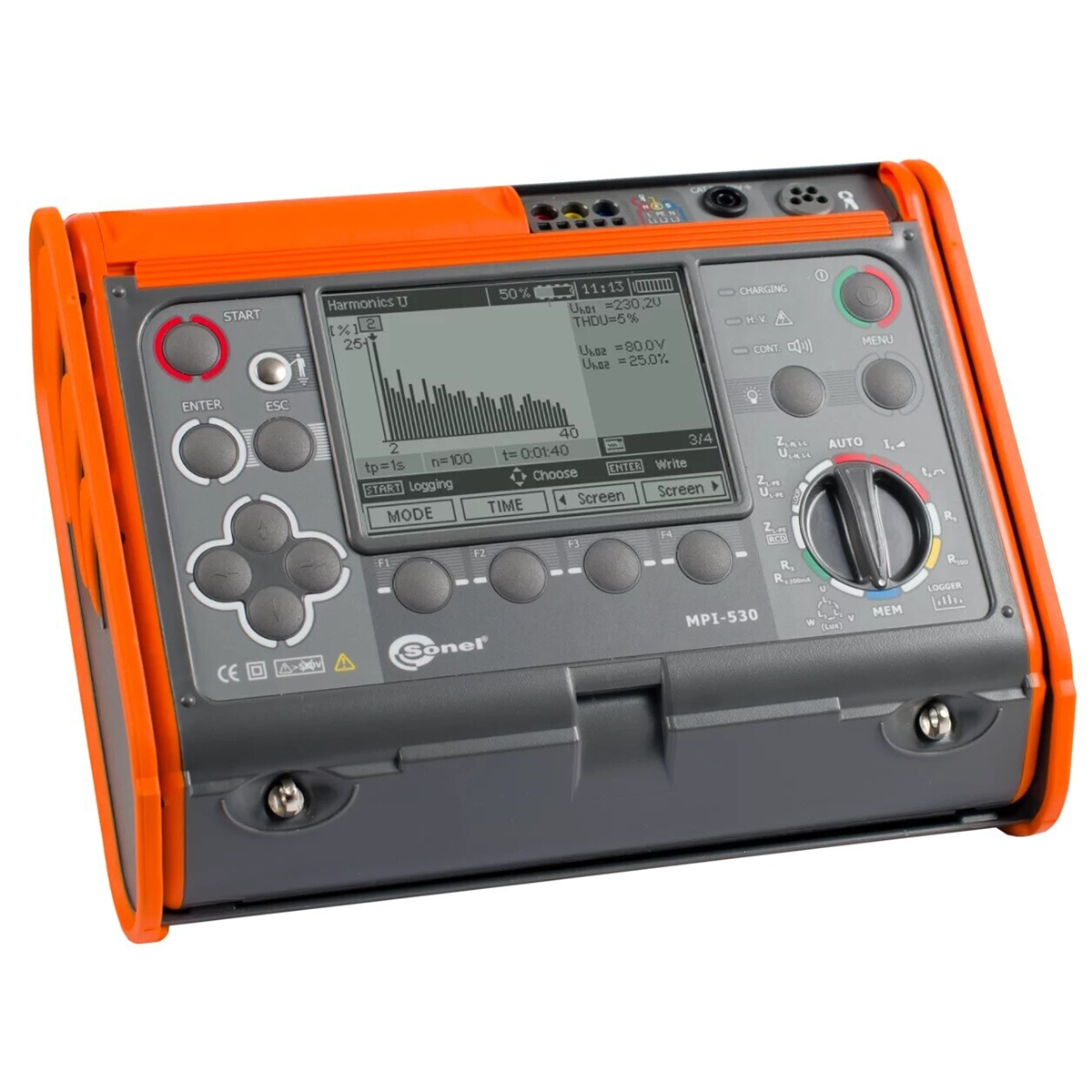

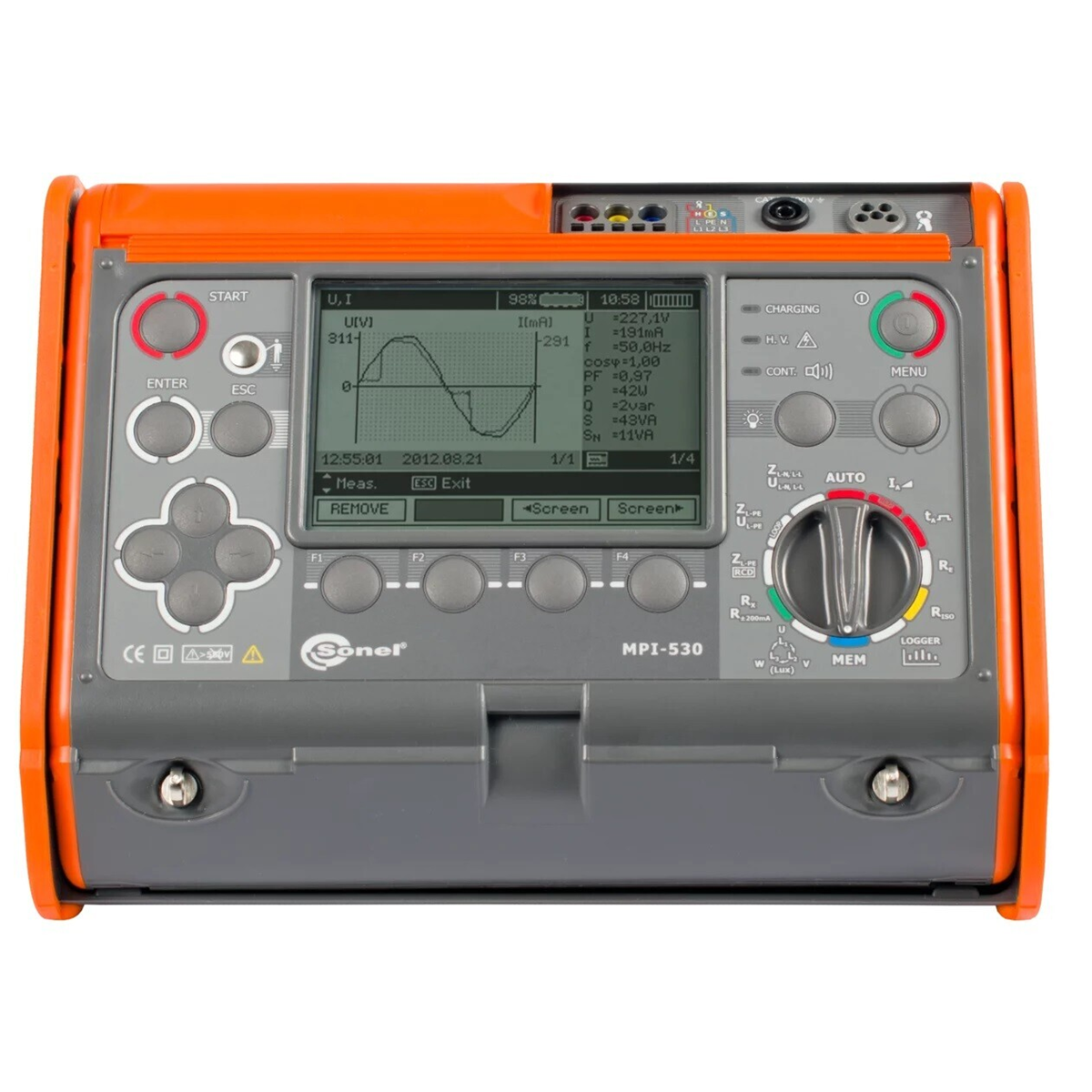

Medidor multifuncional de parámetros en La instalación Sonel MPI-530 se utiliza para la medición precisa de parámetros en instalaciones eléctricas. El dispositivo ha sido construido de acuerdo con los requisitos de la norma PN-EN 61557. Permite realizar todas las mediciones relacionadas con la protección contra descarga eléctrica descrita en la norma PN -HD 60364-6.

El medidor especializado Sonel MPI-530 se distingue por amplias funciones de medición de puesta a tierra: métodos de sujeción adicionales y resistividad del suelo. Utilizando el adaptador opcional AuroISO-1000C también es posible medir automáticamente la resistencia de aislamiento en tomas y para cables de 3, 4 y 5 hilos.

Con el medidor Sonel MPI-530 también puedes realizar una prueba de intensidad de iluminación. Esto requiere una sonda externa adicional. El dispositivo permite registrar y analizar parámetros de red, incluidos armónicos hasta el 40. Otra ventaja del medidor es la carcasa duradera con clase de resistencia IP54, que protege el dispositivo contra daños mecánicos, polvo o salpicaduras.

Características

El medidor se caracteriza por amplias posibilidades en el campo de la funcionalidad. Combina las capacidades de medición de varios dispositivos, lo que garantiza una buena precisión.

El dispositivo MPI-530 se puede utilizar para realizar todas las mediciones de aceptación de instalaciones eléctricas de acuerdo con las normas aplicables. regulaciones:

impedancia del bucle de falla (también en circuitos con RCD),

parámetros del RCD,

resistencia de aislamiento,

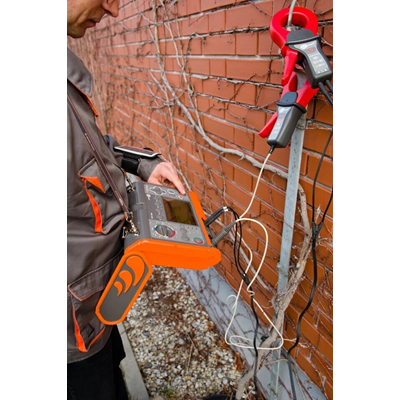

resistencia de tierra (4 métodos de medición + medición de la resistividad del suelo),

continuidad de las conexiones protectoras y de ecualización,

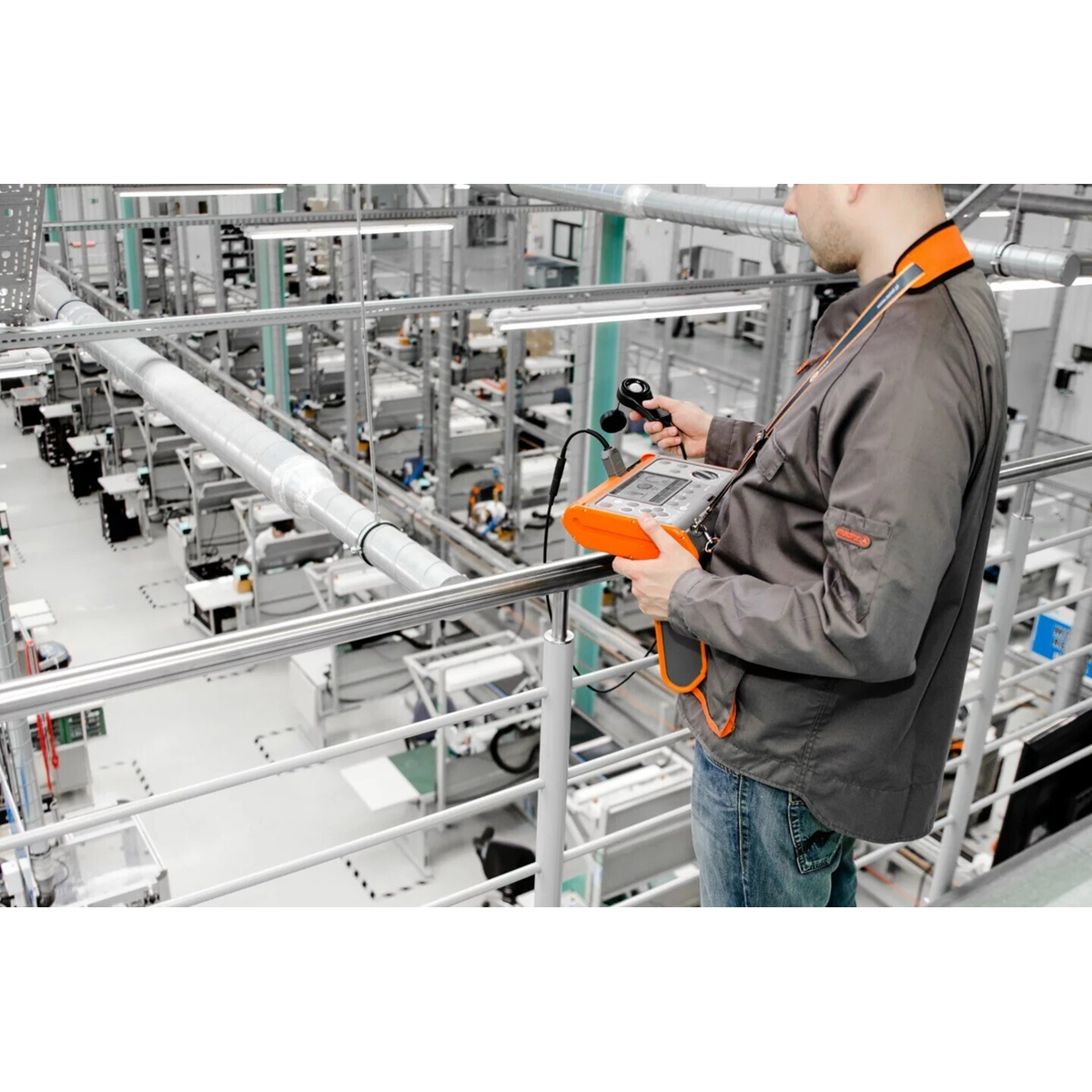

intensidad de la luz,

prueba de secuencia de fases,
li> < li>prueba del sentido de giro del motor.

El dispositivo MPI-530 puede registrar parámetros de calidad eléctrica 50/60. Hz:

Voltaje L1: valores medios en el rango de hasta 500 V,

Corriente L1 – valores medios, medición de corriente en el rango de hasta 3 kA (dependiendo de las pinzas amperimétricas utilizadas),
frecuencia en el rango de 40 Hz 70 Hz,

potencia activa (P), potencia reactiva (Q), potencia aparente (S),

factor de potencia (PF), cosphi;,

armónicos (hasta el 40 en tensión y corriente),

factor de distorsión armónica THD para corriente y tensión

< strong> Control de seguridad de instalaciones

Con el dispositivo podrásinspeccionar instalaciones eléctricas domésticas e industrialesen términos de seguridad. Las medidas se pueden automatizar muy fácilmente:

probando el disyuntor diferencial en modo Auto,

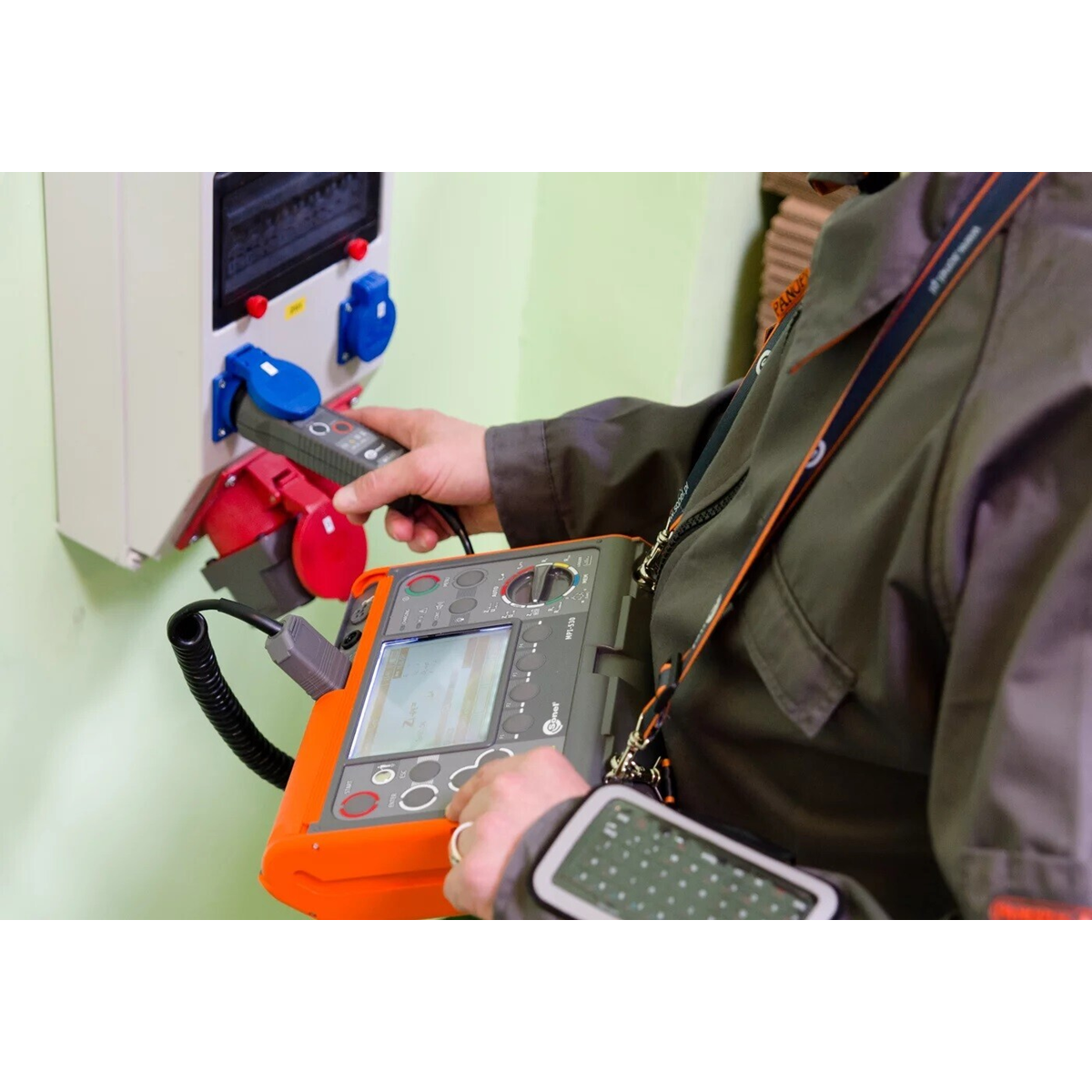

utilizando el adaptador tipo WS para probar la instalación a través de una toma estándar 230 V.

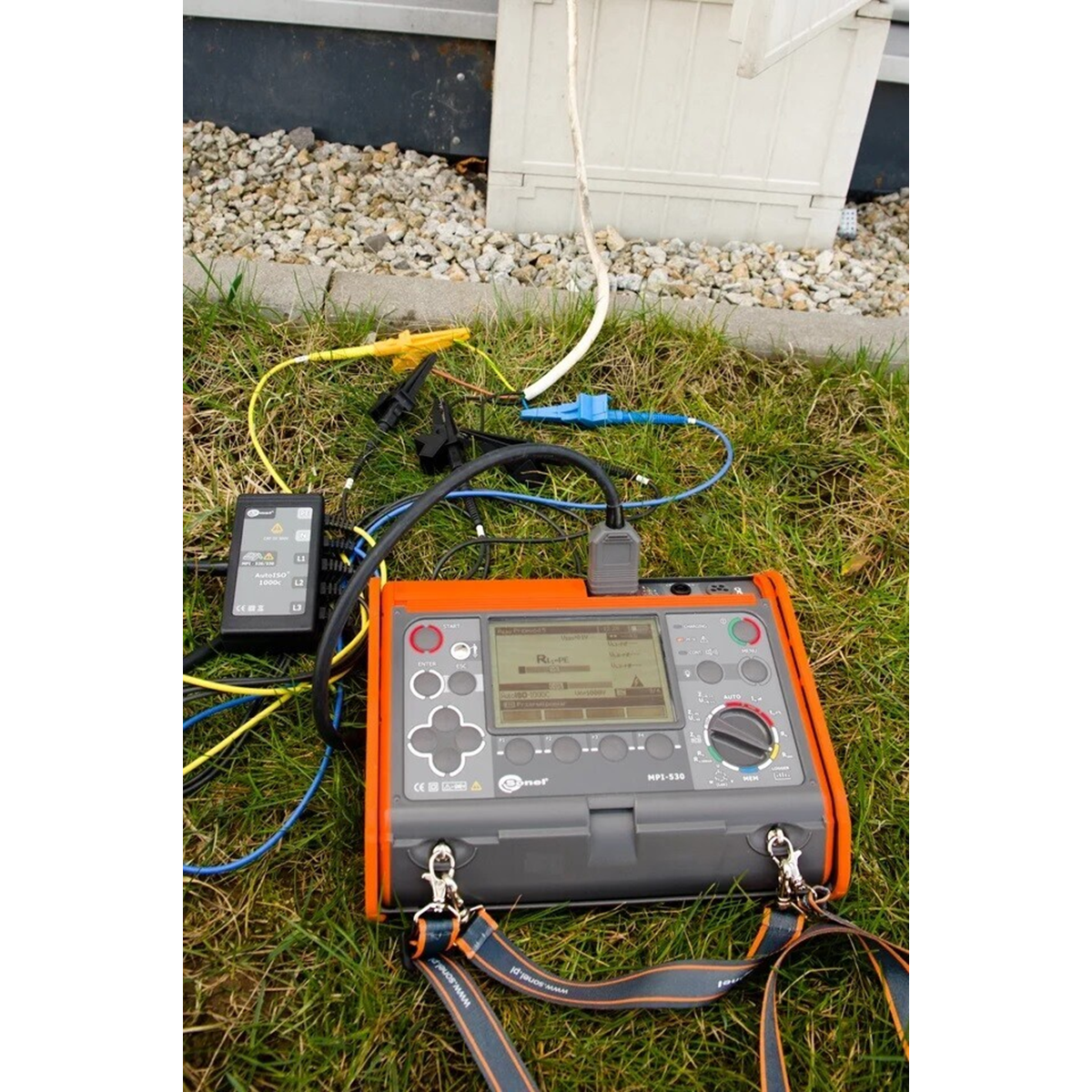

utilizar el adaptador AutoISO-1000C para probar la resistencia de aislamiento de cables de 3, 4 y 5 hilos.

Estructura de la memoria

La estructura de la memoria toma la forma de un árbol. Le permite registrar varias decenas de miles de resultados en el sistema CLIENTE-OBJETO-SALA-PUNTO DE MEDICIÓN, lo que ayuda a crear posteriormente un protocolo transparente. Esta estructura se puede preparar en el medidor antes de comenzar a trabajar. La introducción de datos en el dispositivo se facilita mediante un teclado QWERTY que se conecta a través de Bluetooth.

Sistema de ayuda integrado

El dispositivo tiene ayuda integrada Pantallas con diagramas de medidas. Gracias a esto, podrás comprobar de forma fácil y rápida cómo conectar un determinado sistema dependiendo del tipo de medición que se esté realizando.

Mayor resistencia a las condiciones ambientales

El medidor MPI-530 funcionará bien en condiciones ambientales difíciles. La protección contra la entrada de polvo y agua la proporciona una carcasa única con un nivel de estanqueidad IP54. Es resistente a daños mecánicos y su diseño especial le permite proteger fácilmente la pantalla moviendo la cubierta del medidor. Además de proteger contra daños, también le permite transportar y utilizar cómodamente el dispositivo en varias posiciones.

Comunicación y software
< p>Puede transferir las mediciones datos a una computadora a través del puerto USB o comunicación inalámbrica Bluetooth. Para generar un informe sobre las pruebas en el campo de la protección antichoque, utilice el programa Sonel Pomiary Elektryczne. Sonel Reader proporciona el almacenamiento de recursos descargados en los formatos más simples y la impresión.

< thead > < tr> < td>+5% IΔn < /tr> < td> < td >0,12 ÷400 Îmega; según IEC 61557-4 < /tr>
Funciones de medición Rango de medición Rango de visualización Resolución Precisión

Impedancia de bucle de falla ;

Lazo de cortocircuito ZL-PE, ZL-N, ZL-L 0,13 Ω … 1999,9 Ω según IEC 61557 0,00 Ω…1999 Ω da 0,01 Ω de ±(5% v.m. + 0, 03 Ω )

Bucle de cortocircuito ZL-PE en modo RCD desde 0,50 Ω…1999 Ω según IEC 61557 0,00 Ω…1999 Ω da 0,01 Ω de ±(6% m.v. + 5 dígitos )

Medidas de parámetros de RCD ;

Prueba de disparo RCD y medición del tiempo de activación corriente de prueba tA 0,5 IΔn, 1 IΔn, 2 IΔn , 5 IΔn
RCD de tipo general y retardo de corta duración

• Red TN/TT 0 ms...300 ms 0 ms...300 ms 1 ms +(2% m.v. + 2 dígitos)

RCD selectivo 0 ms...500 ms 0 ms...500 ms 1 ms +(2% m.v. + 2 dígitos)

Medida de corriente de activación RCD Corriente de medida IA 0,2 IΔn…2, 0 IΔn

para corriente diferencial sinusoidal (tipo CA) 3,3 mA...1000 mA 3,3 mA...1000 mA da 0,1 mA

para corriente diferencial unidireccional y unidireccional con polarización CC de 6 mA (tipo A) 3,5 mA...700 mA 3,5 mA...700 mA da 0,1 mA +10% IΔn

para corriente diferencial CC (tipo B) 2,0 mA...1000 mA 2,0 mA...1000 mA da 0,1 mA +10% IΔn

Resistencia del suelo ;
Método de 3 y 4 hilos desde 0,50 &Omega ;…1,99 kΩ según IEC 61557-5 0,00 Ω…1,99 kΩ da 0,01 Ω desde ±(2% m.m. + 3 dígitos)

Método de 3 hilos + abrazaderas 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ da 0,01 Ω ±(8% m.v. + 4 dígitos)

Método de 2 abrazaderas 0,00 Ω…99,9 kΩ 0,00 Ω…99,9 kΩ da 0,01 Ω de +(10% m.v. + 4 dígitos)

Resistividad del suelo 0,0 Ωm…99,9 kΩm 0,0 Ωm…99,9 kΩm da 0,1 Ωm Depende de la precisión de la medición RE

< fuerte>Resistencia de aislamiento ;
Tensión de medición 50 V 50 kΩ…250 MΩ según IEC 61557-2 0 kΩ…250 MΩ da 1 kΩ desde ±(3% m.v. + 8 dígitos)

Tensión de medición 100 V 100 kΩ…500 MΩ según IEC 61557-2 0 kΩ…500 MΩ da 1 kΩ desde ±(3% m.v. + 8 dígitos)

Tensión de medición 250 V 250 kΩ…999 MΩ según IEC 61557-2 0 kΩ…999 MΩ da 1 kΩ desde ±(3% m.v. + 8 dígitos)

Tensión de medición 500 V 500 kΩ…2.00 GΩ según IEC 61557-2 0 kΩ…2.00 GΩ da 1 kΩ desde ±(3% m.v. + 8 dígitos)

Tensión de medición 1000 V 1000 kΩ…9,99 GΩ según IEC 61557-2 0 kΩ…9.99 GΩ da 1 kΩ desde ±(3% v.m. + 8 dígitos)

Resistencia de conductores y conductores de protección

Medición de la continuidad de las conexiones de protección y compensación con una corriente de ±200 mA 0,00 Ω…400 Ω da 0,01 Ω +(2% m.v. + 3 dígitos)< /td>

Medición de resistencia con baja corriente 0.0 Ω…1999 Ω 0.0 Ω&hellip ;1999 Ω da 0,1 &#Omega; +(3% v.m. + 3 dígitos)

Intensidad de luz< /td>

Medición en lux (lx) 0 lx…399,9 klx 0 lx…399,9 klx da 0,001 lx desde ±( 2% m.v. + 5 dígitos)

Medida en candelas pie (fc) 0 fc...39 .99 kfc 0 fc…39,99 kfc da 0,001 fc desde ±(2% v.m. + 5 dígitos)
Fase indicación de secuencia voltaje positivo, negativo, UL-L: 95 V...500 V (45 Hz...65 Hz)

< p>Registrador monofásico

El dispositivo está diseñado para funcionar en redes:

con una frecuencia nominal de 50/60 Hz
< li>con tensiones nominales: 110/190 V , 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V

Sistemas de red compatibles:

monofásico

< td>Tensión < td>

Parámetro Rango de medición Máximo resolución Precisión

Tensión alterna (TRMS) 0,0 …500 V 0,1 V desde ±(2% m.v. + 2 dígitos)

Corriente alterna (TRMS) dependiendo de la pinza* 0,1 mA desde ±(5% m.v. + 3 dígitos) (el error no incluye el error de pinza)

Frecuencia 45,0...65,0 Hz 0,1 Hz +(0,1% v.m. + 1 dígito)

Potencia activa, reactiva y aparente 0 VA...1,5 MVA, 0 W...1,5 MW, 0 var...1,5 Mvar 1 VA, 1 W, 1 var desde ±(7% m.v. + 3 dígitos)

cosφ y factor de potencia (PF) 0,00...1,00 0,01 Precisión no especificada

Armónica

0,0...500 V 0,1 V desde ±(5% m.v. + 3 dígitos)

Corriente dependiendo de la abrazadera* igual que True RMS AC desde ±(5% m.v. + 3 dígitos) (precisión no incluye error de abrazadera

THD

Tensión 0,0…999,9 % (relativo al primer armónico) 0,1% +5%

Corriente 0,0…999,9% (relativo al primer armónico) 0,1 % +5% (la precisión no tiene en cuenta el error de sujeción)

F-1A, F Abrazaderas -2A, F-3A: 0...3000 A CA (10 000 Ap-p)

Abrazaderas C -3: 0...1000 A CA (3600 Ap-p)

C -Pinzas de 6A: 0..10 A AC (36 Ap-p)

Medición de corriente alterna (True RMS) mediante pinzas < /strong>
< td>Corriente nominal < td>40 Hz...10 kHz < td> 140 mm < td>IP67 < /tr>

C-3 C- 6A F-1A F-2A F-3A

1000 A CA 10 A CA 3000 A CA 3000 A CA 3000 A CA

Frecuencia 30 Hz…10 kHz 40 Hz...10 kHz 40 Hz...10 kHz 40 Hz...10 kHz

Máx. diámetro del alambre medido 52 mm 20 mm 380 mm 250 mm

Precisión básica mínima ≤0,3% ≤1% 1% 1% 1%

Alimentado por batería - - - - -

Longitud del cable 2 m 2,2 m 2,5 m 2,5 m< /td> 2,5 m

Categoría de medida III 600 V IV 300 V IV 600 V IV 600 V IV 600 V

Protección de estuche nivel IP40 IP40 IP67 IP67

Programa para crear protocolos de pruebas de seguridad de instalaciones

La última versión del popular Programa para la creación de protocolos de medidas eléctricas. PE6 simplifica el proceso de documentación. Acorta su tiempo al máximo. Automatiza. Todo gracias a numerosos mecanismos, herramientas y funciones integradas.

Características del programa:

cumplimiento del protocolo impreso con el nuevo PN- Normas HD 60364-6: 2016-07, PN-HD 60364-4-41:2017-09

cooperación con medidores SONEL S.A.,

estructura de árbol del documento,
amplia base de datos de protecciones y puntos de medición,

cálculo automático de los valores requeridos,

evaluación automática de los resultados medidos,

programa de medición,< /li>
insertar fotografías y dibujos en protocolos,

imprimir controles de medidas y etiquetas descriptivas en tablas,

cálculo de medidas realizadas,

imprimir facturas ,

Relleno automático de protocolos con una serie de datos.

El programa admite la creación de documentación tras las pruebas realizadas en el ámbito del control integral de puntos de medición y :

efectividad del disparo (TN-S, TN-C, TN-C-S, TT, IT),

parámetros de los RCD,

estado de aislamiento de los circuitos ( TN-S, TN-C, TN-C-S, TT, IT),

estado del aislamiento de los cables eléctricos,

estado del sistema de protección contra rayos y puesta a tierra,

continuidad de cables,

resistencia de aislamiento de motores cerrados y abiertos,

resistencia de contactores,

resistencia de interruptores,

dispositivos transformadores.

Requisitos de hardware:

Sistema operativo: Windows 10
< li>Resolución mínima: 1024x768
Resolución recomendada: 1920x1080

Medidor multifuncional MPI-530 + licencia para el programa SONEL PE6 WMPLMPI530SPE6
