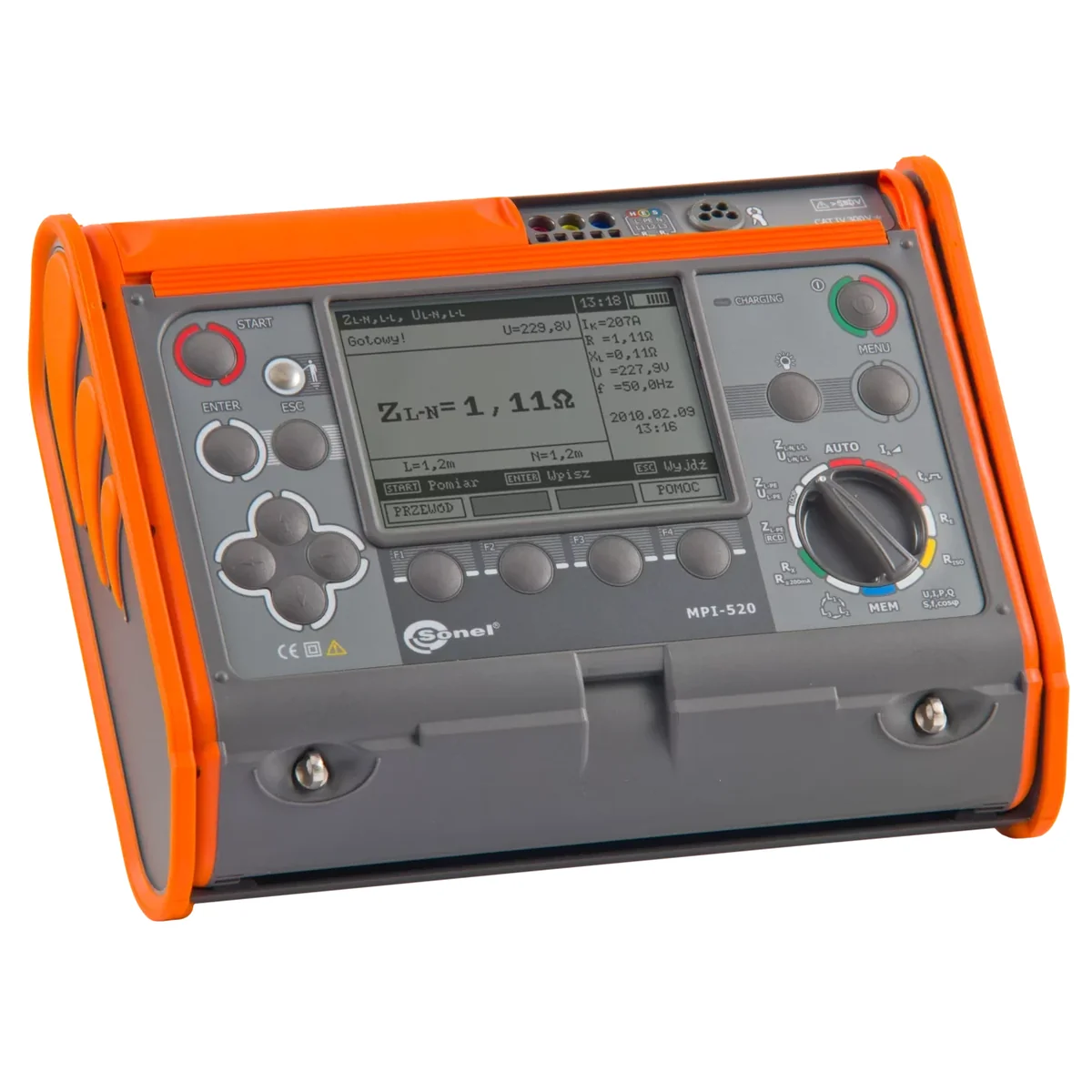

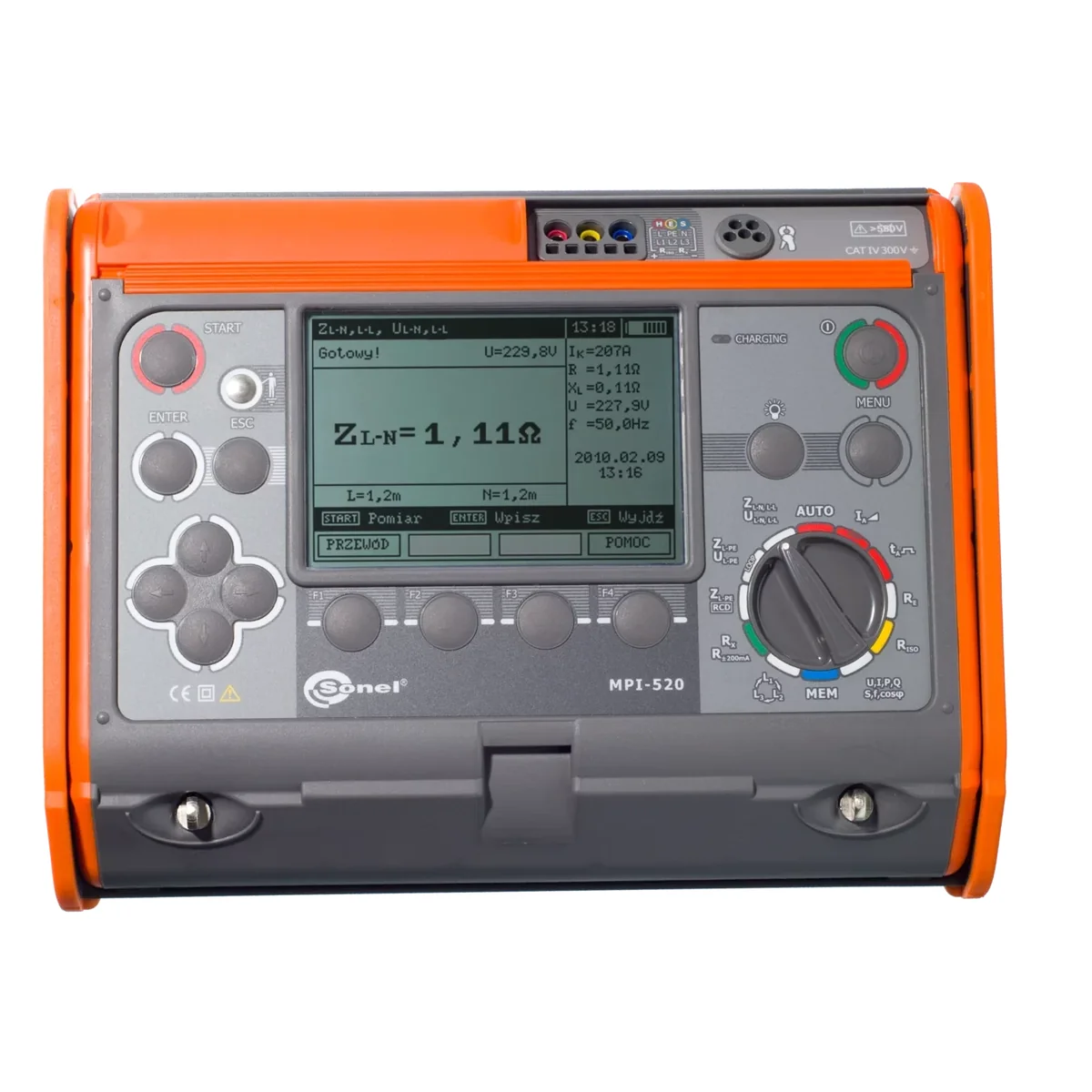

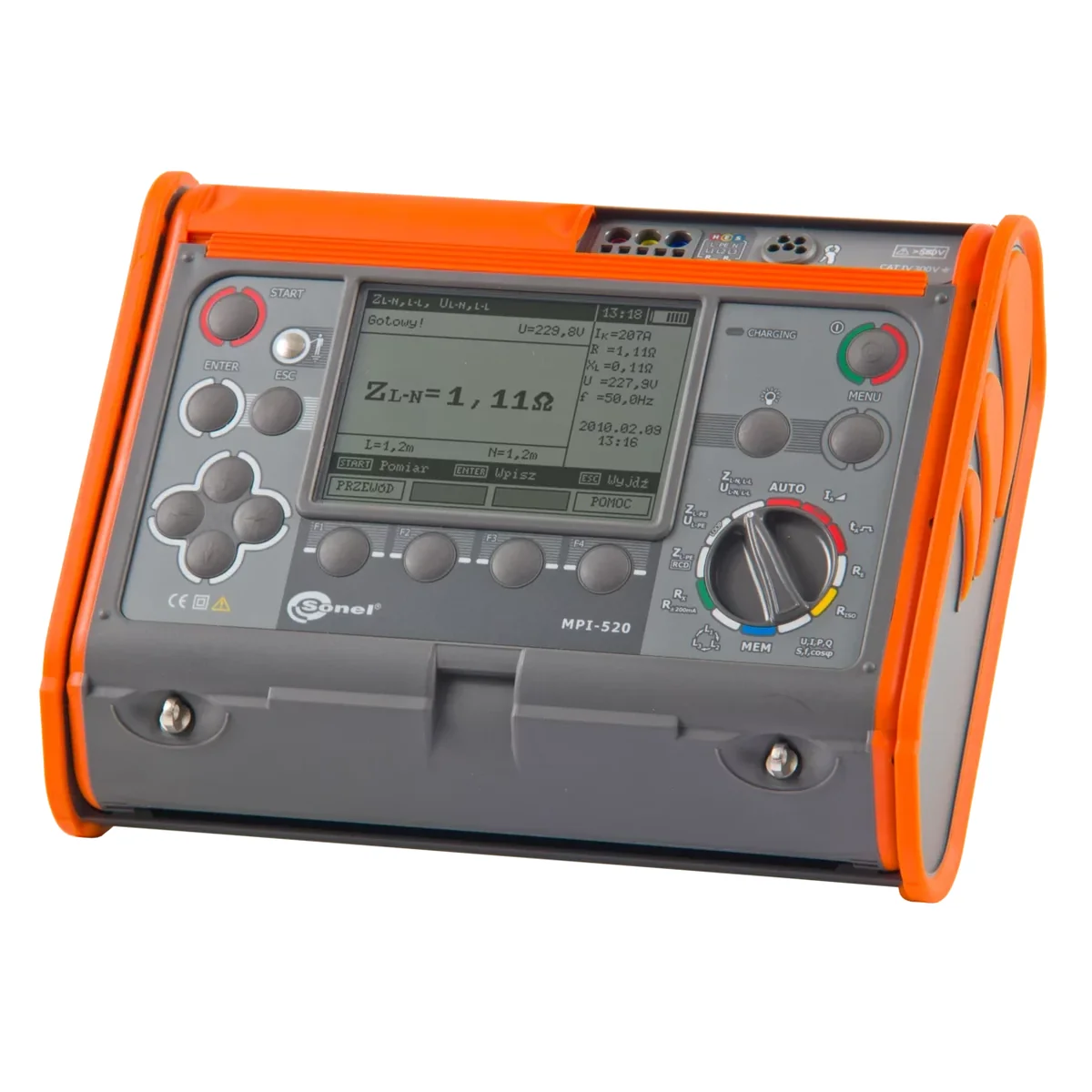

Un medidor digital multifunción tanto para instaladores como para especialistas en medición avanzada. Le permite realizar todas las mediciones en la instalación eléctrica especificadas en la norma PN-EN 61557:

impedancia de bucle de cortocircuito: medición precisa también en circuitos con interruptores RCD,
resistencia de aislamiento,
resistencia de puesta a tierra,
continuidad de la conexión equipotencial y protectora.

< p> Reemplaza con éxito los dispositivos individuales utilizados para las mediciones antichoque. El uso de soluciones modernas da como resultado funciones y posibilidades adicionales que simplifican la realización de mediciones. La carcasa con clase de protección IP54 es resistente a daños mecánicos y la cubierta se puede ajustar en varias posiciones posibles, lo que permite transportar y utilizar cómodamente el dispositivo en varias posiciones.

Impedancia de bucle de cortocircuito mediciones:< /p>

medición de impedancia con una corriente de 23 A (44 A en tensión entre fases) - resistencia de cortocircuito Rzw = 10 Ω,
medida de impedancia de bucle de cortocircuito con una resolución de hasta 0,01 Ω, en instalaciones protegidas por RCD con IΔn ≥ 30 mA sin su funcionamiento,
cálculo automático de la corriente de cortocircuito; distinción de tensión entre fases y entre fases,
mediciones mediante clavija UNI-Schuko con botón para activar la medición (también con cables L y N intercambiados) o cables de 1,2 m, 5 m, 10 m , 20 m de longitud , con posibilidad de uso de adaptadores de enchufe trifásicos. (AGT).

Prueba de disyuntores de corriente residual tipo AC, A y B:

medición de cortocircuitos ordinarios -disyuntores retardados y selectivos con corrientes residuales nominales de 10, 30, 100, 300, 500 y 1000 mA,
función de medición automática del conjunto completo de parámetros del disyuntor (después de presionar el botón "START" una vez, el medidor realiza todo el ciclo de medición establecido, incluida la capacidad de medir la impedancia de bucle (cortocircuito L-PE con una corriente de 15 mA),
forma de onda de corriente de fuga forzada seleccionada por el usuario : sinusoidal (a partir del flanco ascendente o descendente), pulsante unidireccional (positivo o negativo), pulsante unidireccional con corriente continua de CC (positivo y negativo), constante (positivo y negativo),
medición del disparador corriente IA con corriente creciente,
medición del tiempo de actuación tA con corrientes ½IΔn, 1IΔn, 2IΔn y 5IΔn,
medición de la tensión de contacto UB y la resistencia del conductor de protección RE sin disparo el interruptor,
detección de inversión de los cables L y N en el enchufe; no afecta a las medidas,
posibilidad de medir la corriente de activación IA y el tiempo de activación real tAI con un disparo del RCD,
medidas para tensión 95...270 V.

Medidas de resistencia de aislamiento:

tensiones de medida: 50 V, 100 V, 250 V, 500 V y 1000 V,
posibilidad de medición en la toma mediante el adaptador UNI-Schuko,
protección del medidor contra la presencia de tensión en el objeto y la aparición de voltaje durante la medición,
descarga automática de la capacidad del objeto medido después de la medición,
medición automática de todas las combinaciones de resistencia en 3, 4 y cables de 5 hilos utilizando el adaptador adicional AutoISO-1000 C,
determinación acústica de intervalos de tiempo de cinco segundos que facilitan la eliminación de las características de tiempo al medir la resistencia de aislamiento.

Medición en baja tensión de la resistencia de la conexión equipotencial y de protección:

medición de la continuidad del conductor de protección con una corriente de ≥200 mA en dos direcciones,< /li>
medición con baja corriente con señalización acústica,
autocalibración de los cables de prueba - posibilidad de utilizar cables de prueba de cualquier longitud.

< strong>Medidas de resistencia de tierra:
