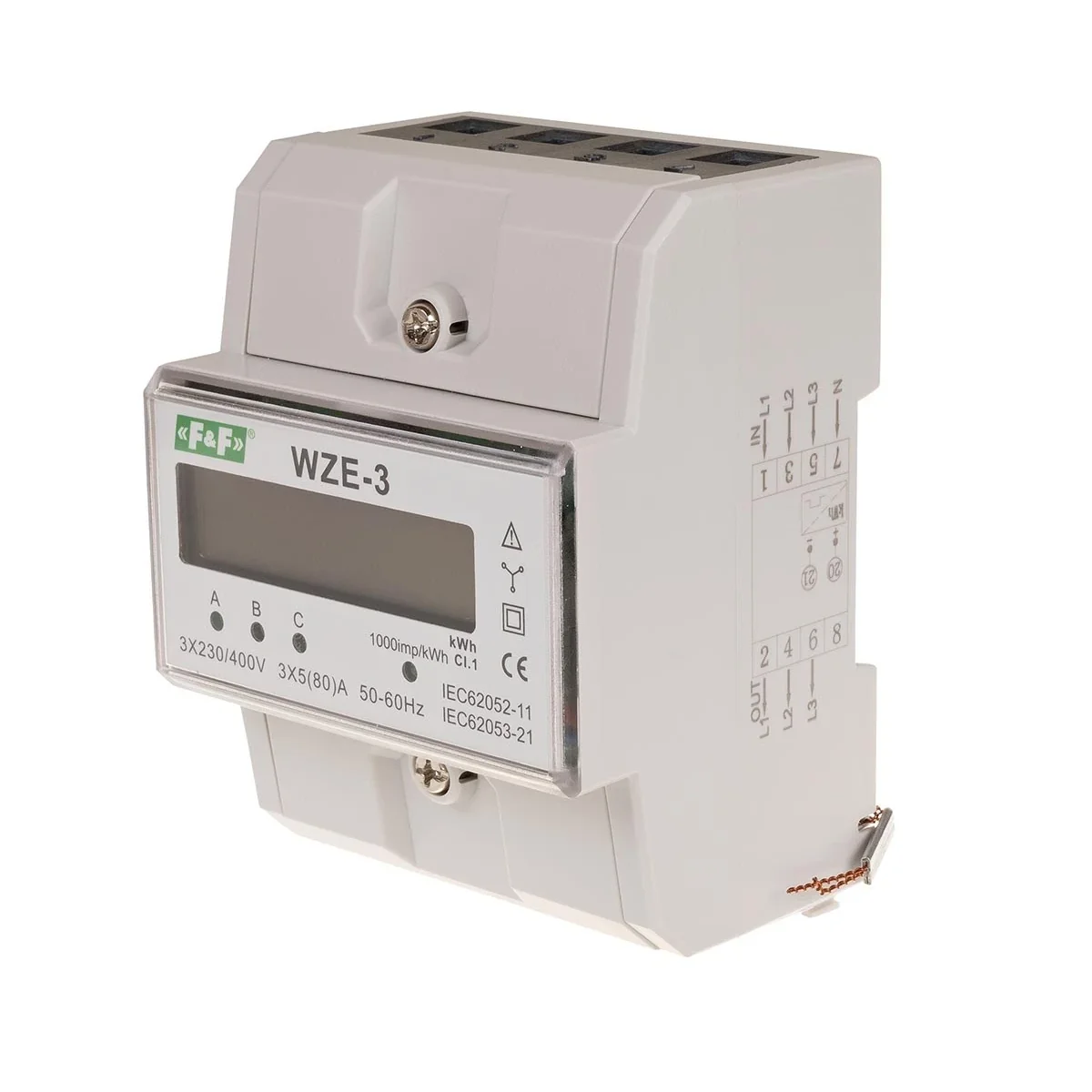

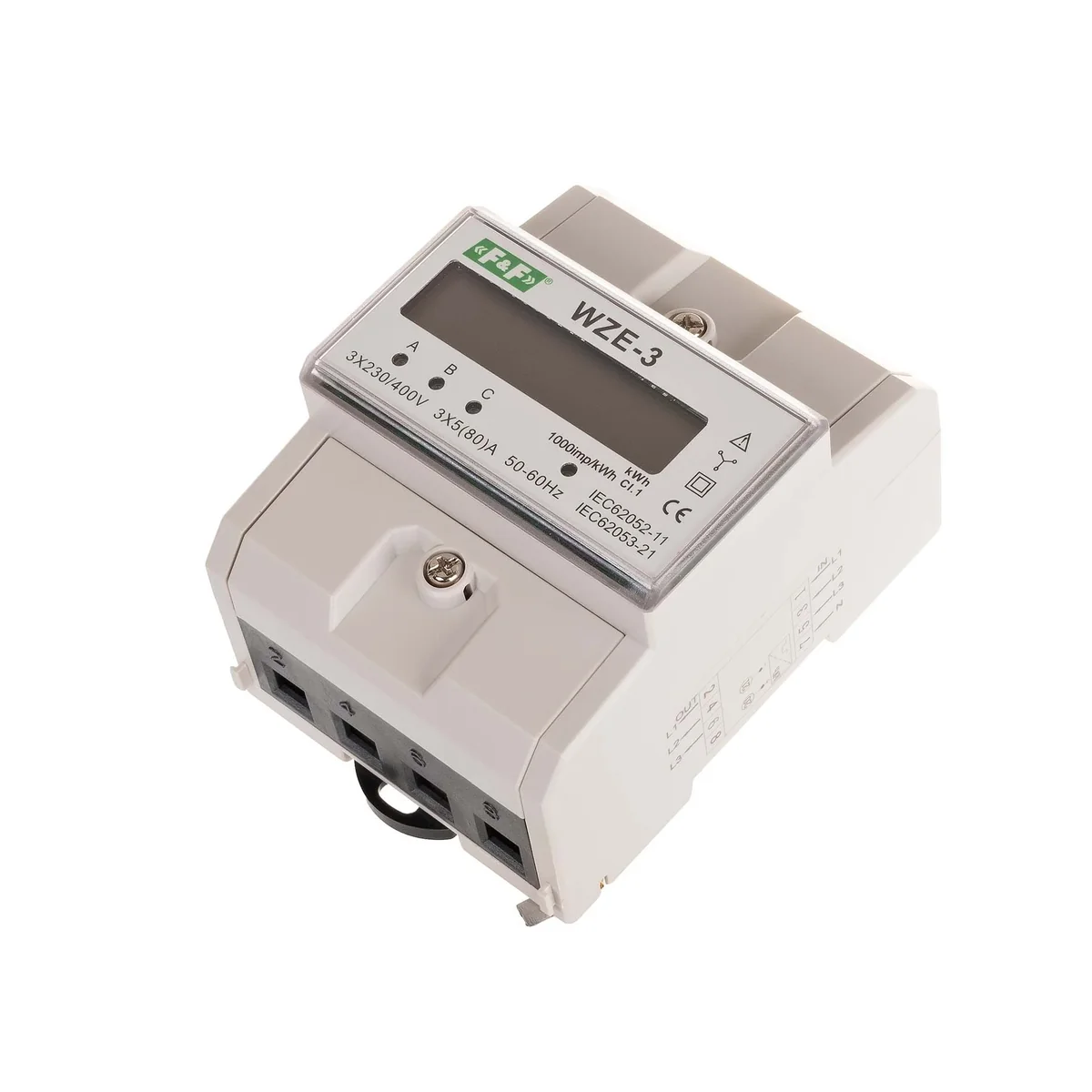

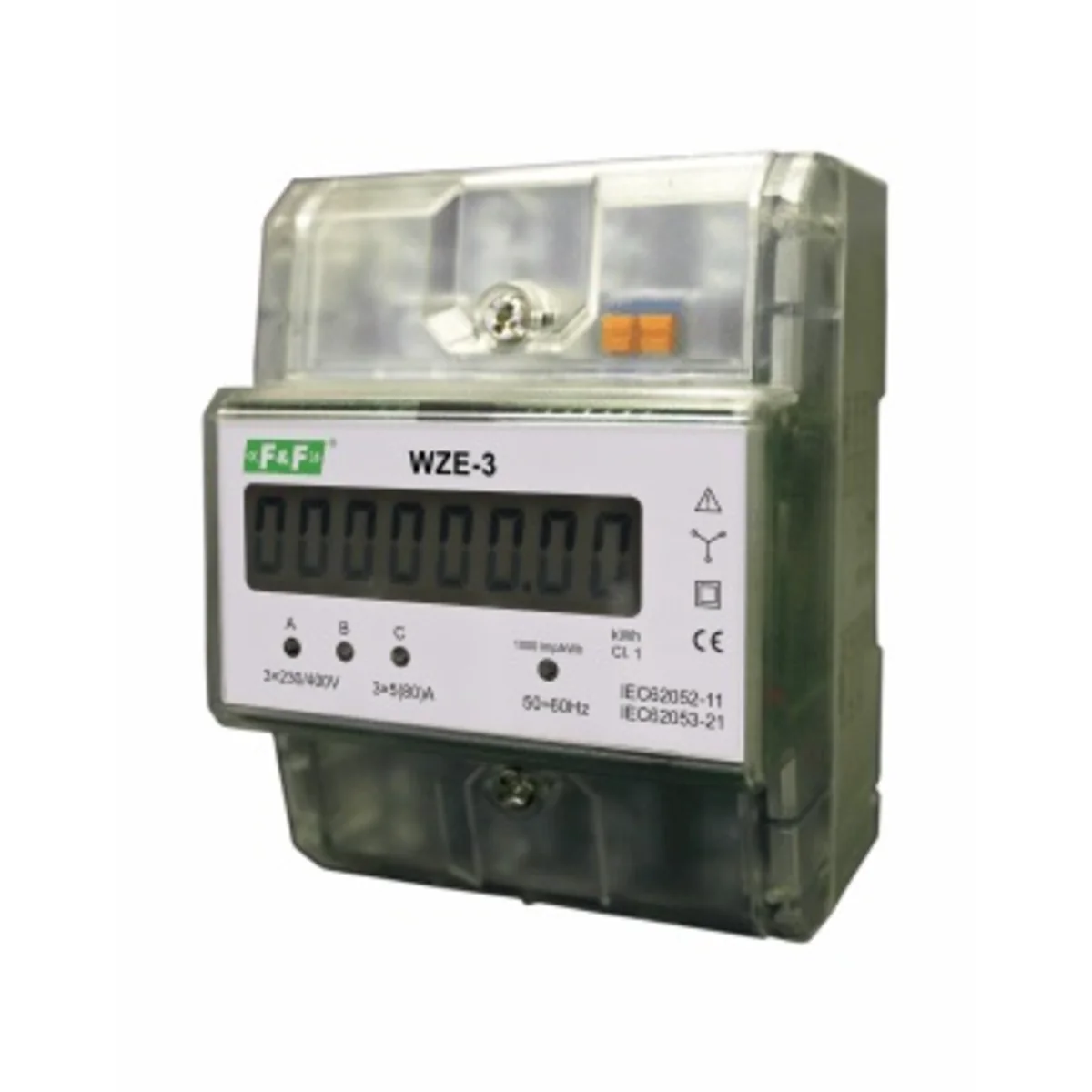

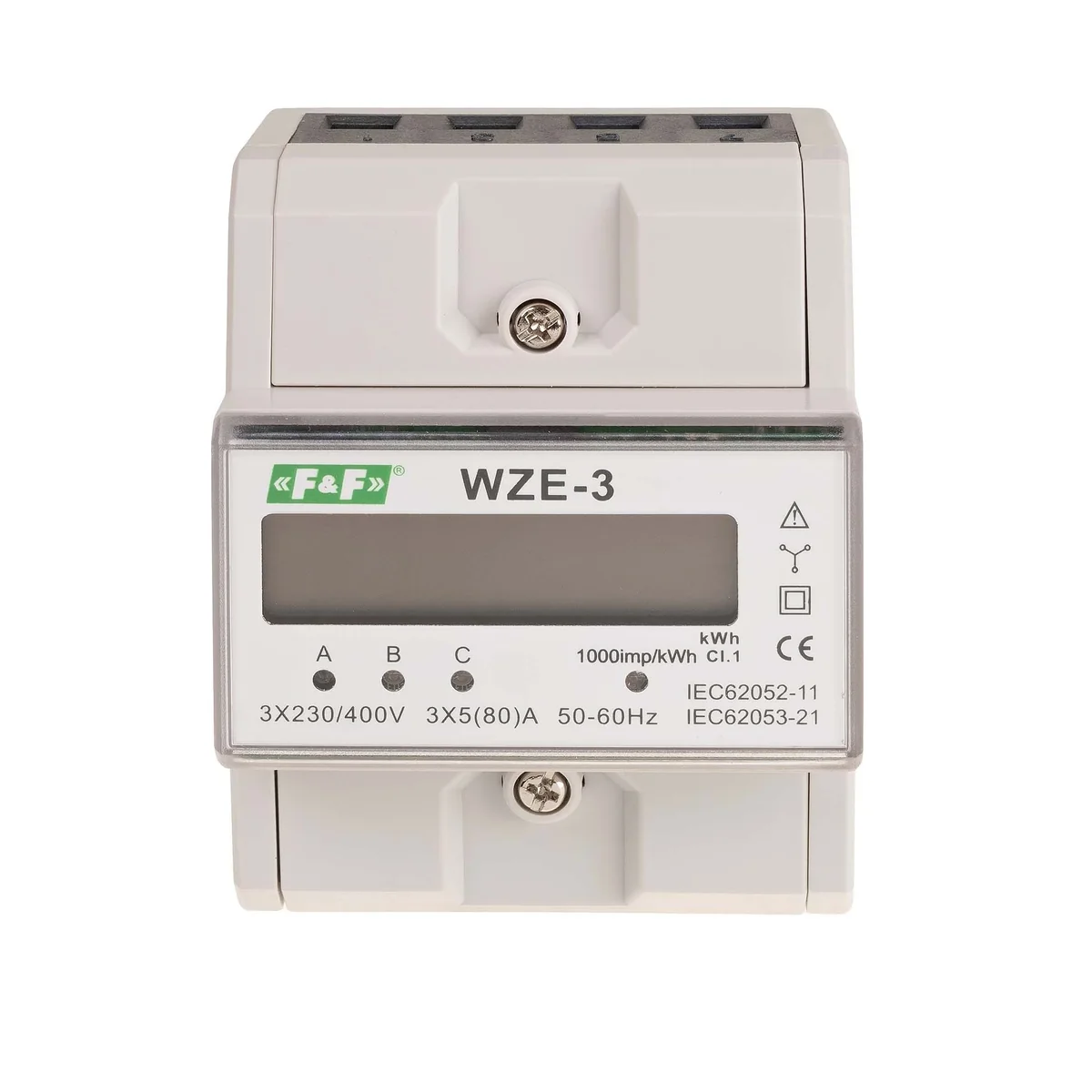

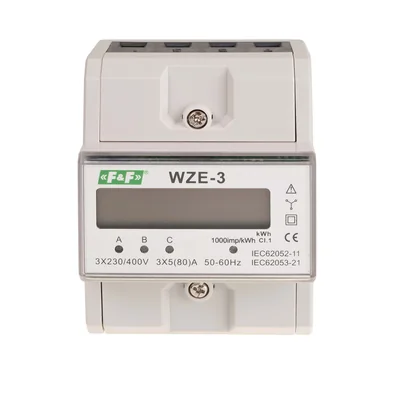

Indicador de electricidad trifásico, clase 1, 3x230V+N, 3x10 (80A) WZE-3

Uso previsto
WZE-3 es un estático (electrónico), Indicador calibrado de electricidad en corriente alterna trifásica en un sistema directo.

tensión de referencia      3×230/400V+N
corriente base*     5A
corriente máxima*     80A
corriente mínima*     0,04A
clase de precisión     B
recupere su propio indicador     <10VA; <2W
rango de indicación     0÷99999.99kWh
indicador constante     (1Wh/imp)  1000imp/kWh
indicación de consumo actual     3×LED rojo
señaliza la lectura de kWh     LED rojo
salida de impulsos SO+ SO-     colector abierto
tensión de conexión SO+ SO-     <30V DC
corriente de conexión SO+ SO-     <27mA
constante SO+ SO-     (1Wh/imp)  1000imp/kWh
tiempo de impulso SO+ SO-     35ms
temperatura de funcionamiento     -20÷55°C
conexión     Terminales de tornillo de 16 mm²
dimensiones     4,5 módulos (75mm)
montaje     sobre carril TH-35mm
grado de protección     IP20

Funcionamiento
Circuito electrónico especial para bajo la influencia de la corriente que fluye y el voltaje aplicado en cada fase, genera impulsos en una cantidad proporcional a la energía eléctrica consumida en esta fase. El consumo de energía en una fase se señala mediante el parpadeo del LED correspondiente (L1, L2, L3). La suma de los impulsos de tres fases, señalizada por un LED parpadeante (800 impulsos/kWh), se convierte en energía consumida en todo el sistema trifásico, y su valor se indica mediante una pantalla LCD de segmentos. Los dígitos después del punto decimal indican centésimas (0,01 KWh = 10 Wh).


¡Atención!< /span >
El indicador tiene una salida de pulso SO+ - SO-. Esto le permite conectar otro dispositivo de impulso (SO) que lee los impulsos generados por el indicador. Para un funcionamiento adecuado del indicador, no es necesario conectar un dispositivo adicional.
El indicador tiene la capacidad de sellar las cubiertas de los terminales. entrada y salida, evitando que se omita el contador.
