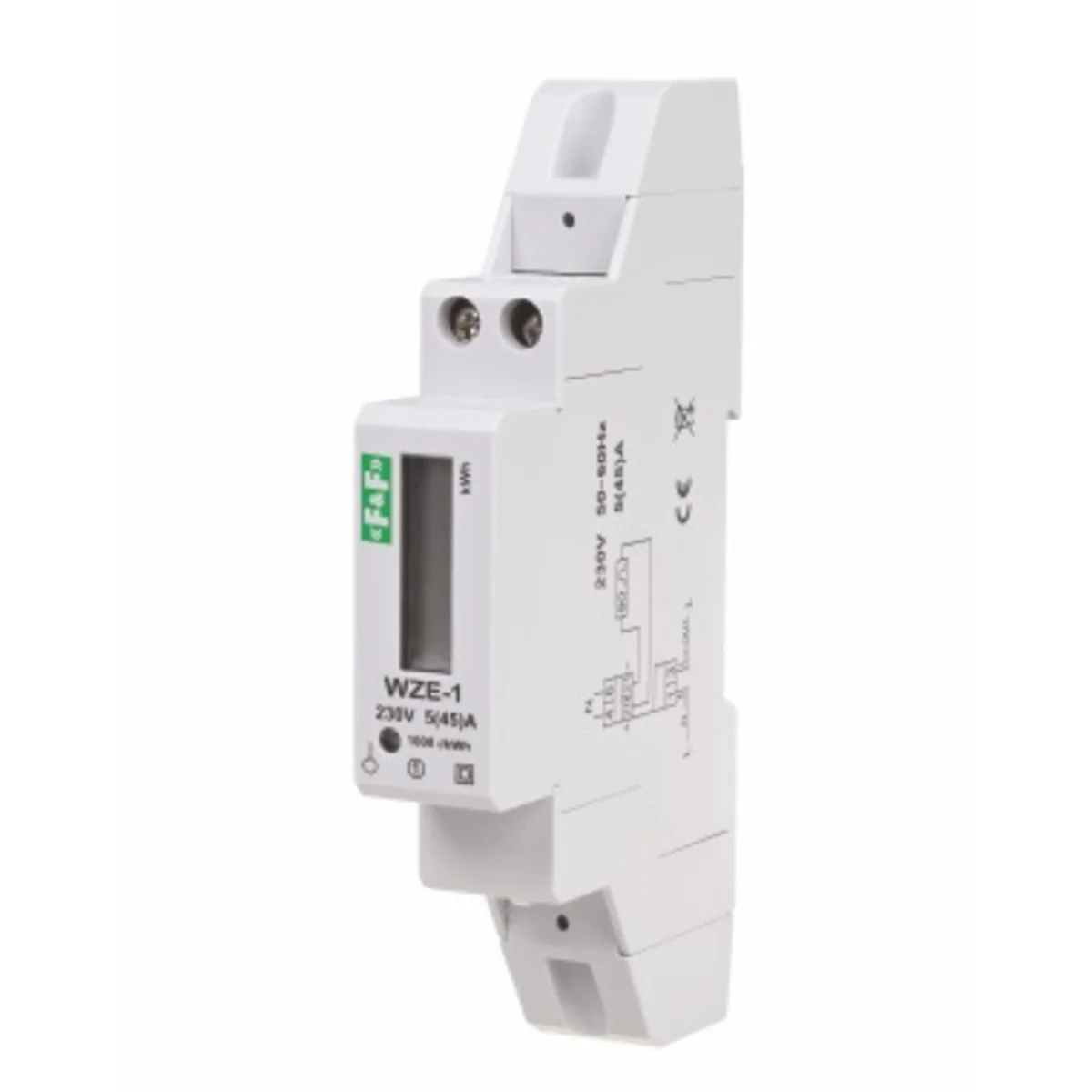

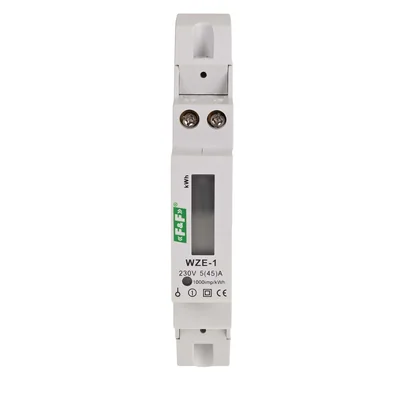

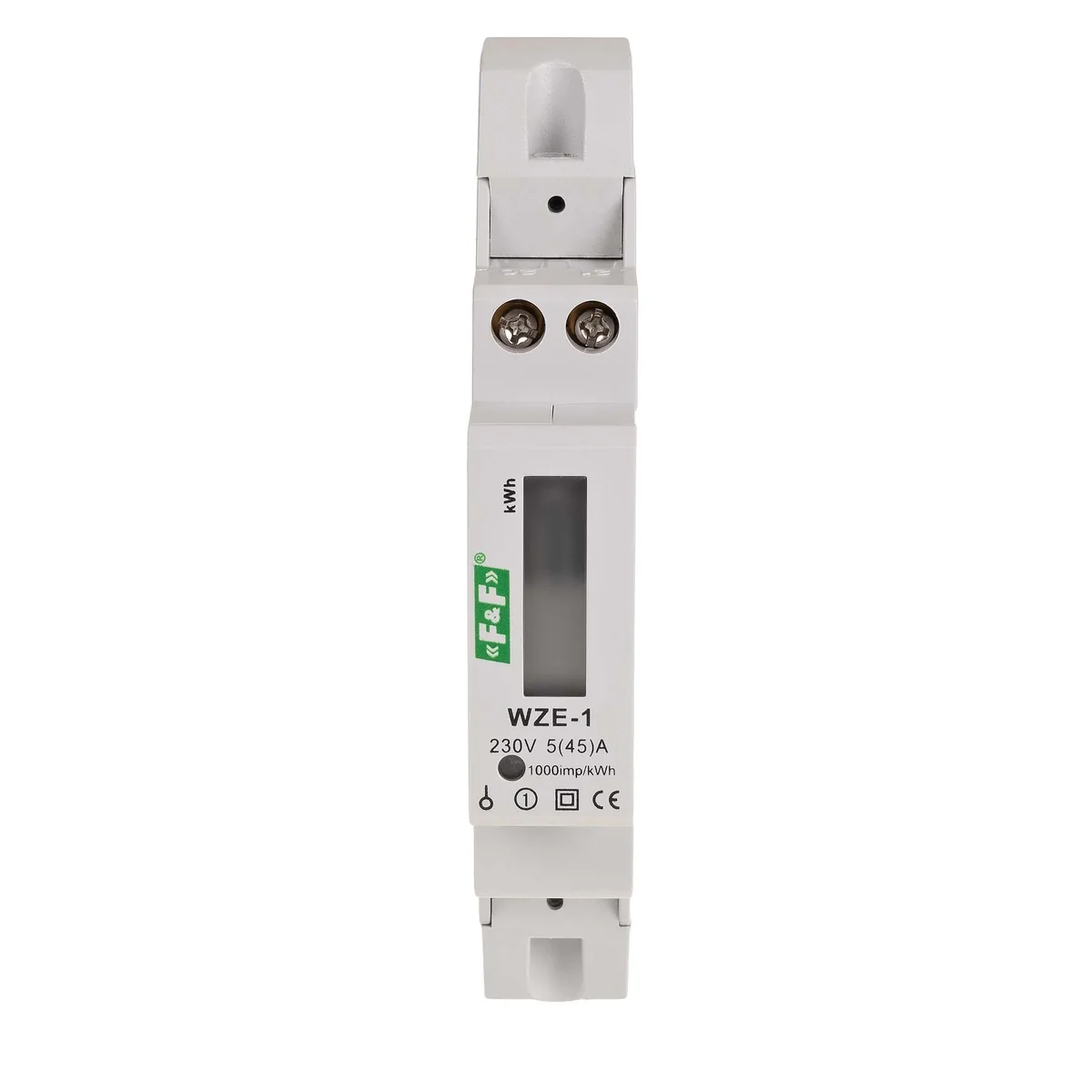

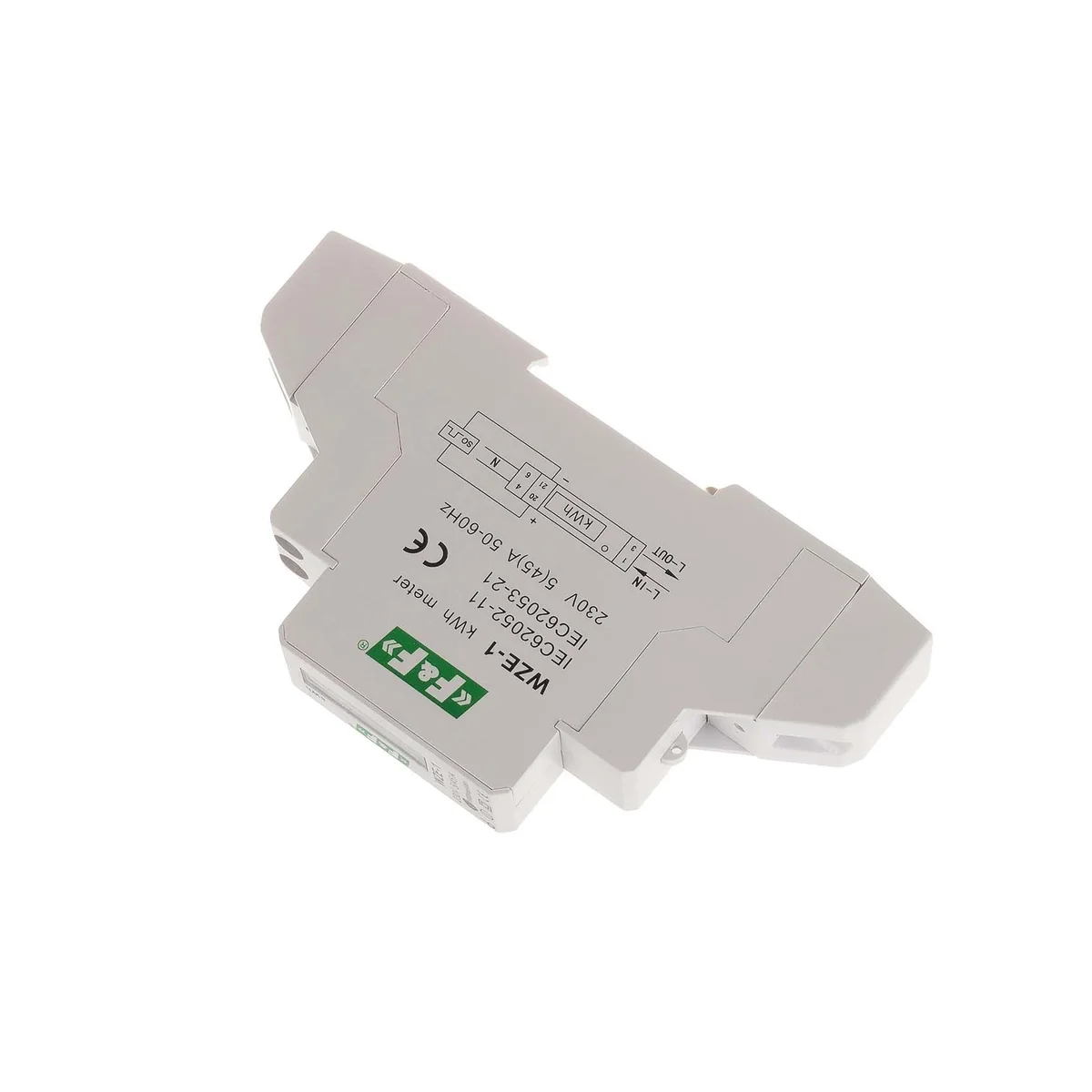

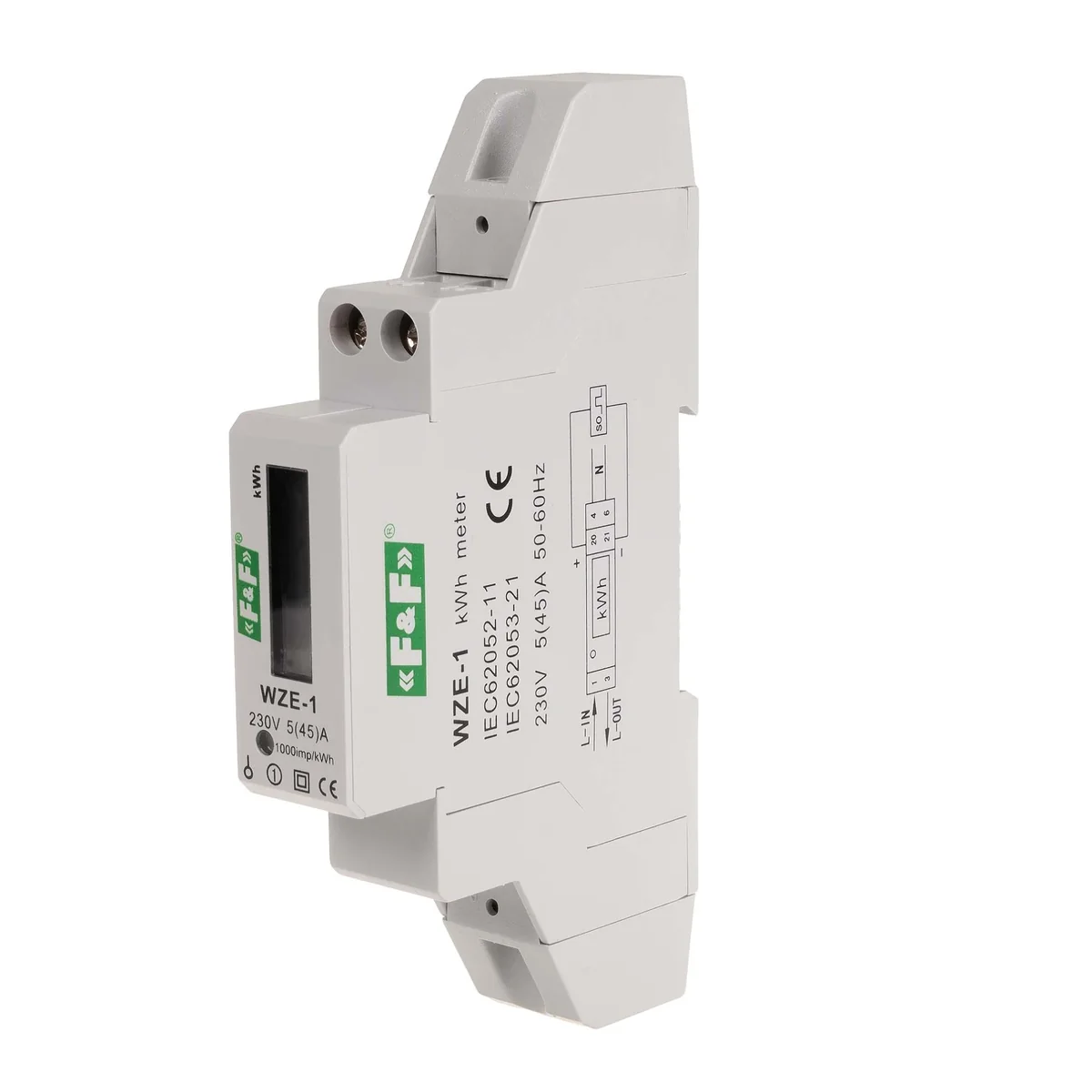

Indicador de electricidad monofásico clase 1 230V, 5 (100A) WZE-1

Uso previsto
WZE-1 es un estático (electrónico), Indicador calibrado de electricidad en corriente alterna monofásica en un sistema directo.

tensión de referencia      230V CA 50 Hz
corriente base*     0,25÷5A
corriente máxima*     45A
corriente mínima*     0,02A
clase de precisión     B (1)
indicador propio      <8VA; <0,4W
rango de indicación     0÷99999.99kWh
indicador constante     (1Wh/imp)  1000imp/kWh
Señalización de lectura de kWh     LED rojo
salida de impulsos SO+ SO-     colector abierto
tensión de conexión SO+ SO-     <27V DC
corriente de conexión SO+ SO-     <27mA
constante SO+ SO-     (1Wh/imp)  1000imp/kWh
tiempo de impulso SO+ SO-     90ms
longitud del cable SO+ SO-     <20m
temperatura de funcionamiento     -25÷55°C
conexión     Terminales de tornillo de 6 mm²
dimensiones     1 módulo (18mm)
conjunto     sobre carril TH-35mm
grado de protección     IP20

Funcionamiento
Circuito electrónico especial para Bajo la influencia de la corriente que fluye y el voltaje aplicado, genera impulsos en una cantidad proporcional a la energía eléctrica consumida. El consumo de energía se indica mediante un LED parpadeante. El número de impulsos se convierte en energía consumida y se muestra su valor. mediante pantalla LCD de segmentos. Los dígitos después del punto decimal indican centésimas (0,01 kWh = 10 Wh).


¡Atención!< /span >
El indicador tiene una salida de pulso SO+ - SO-. Esto le permite conectar otro dispositivo de impulso (SO) que lee los impulsos generados por el indicador. Para un funcionamiento adecuado del indicador, no es necesario conectar un dispositivo adicional.
El indicador tiene la capacidad de sellar las cubiertas de los terminales. entrada y salida, evitando que se omita el contador.
