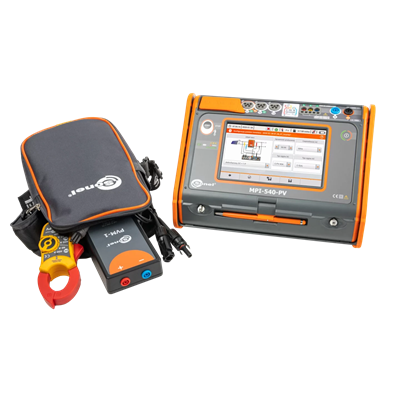

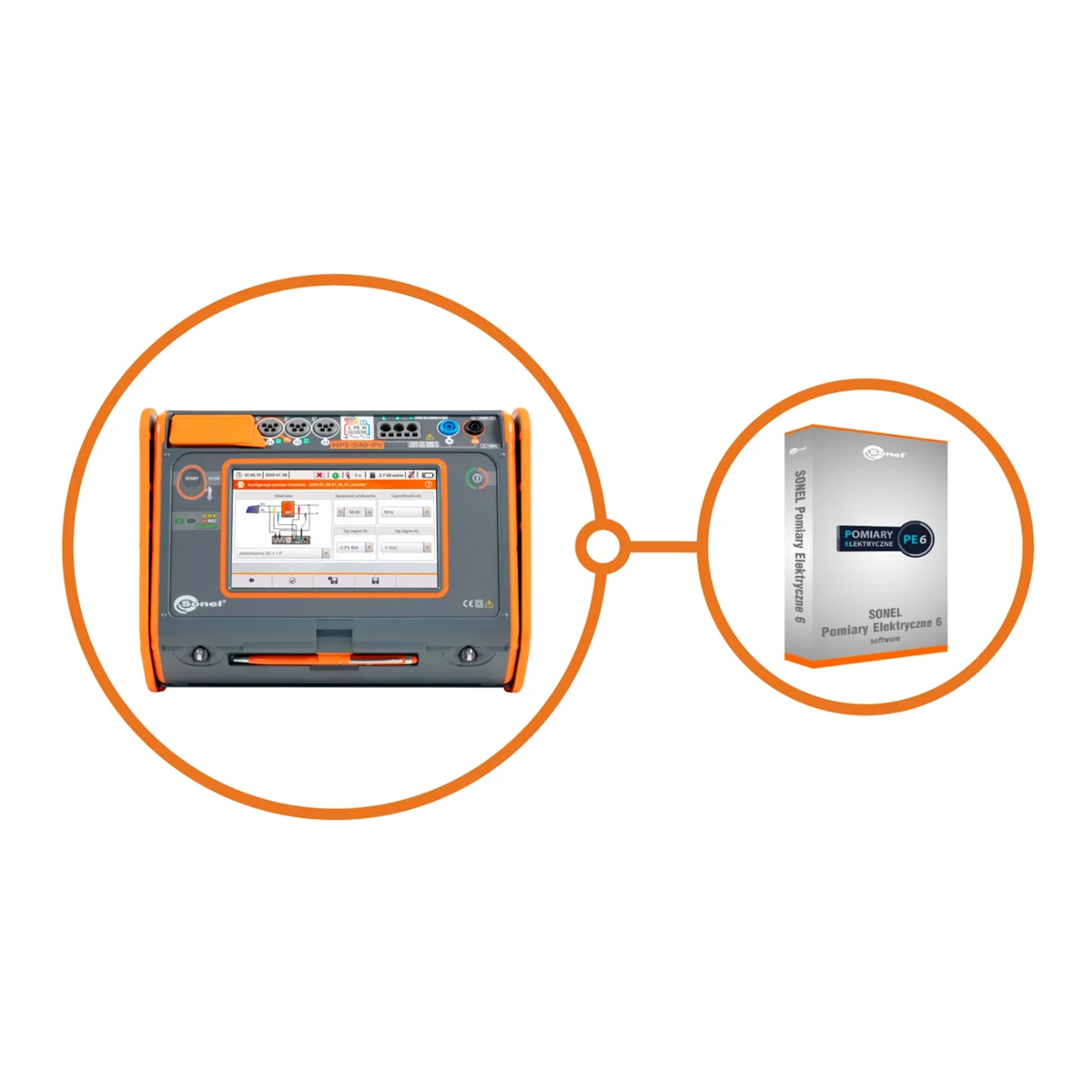

Contador multifuncional MPI-540-PV + licencia para el programa PE6 WMPLMPI540PVPROSPE6ZP222

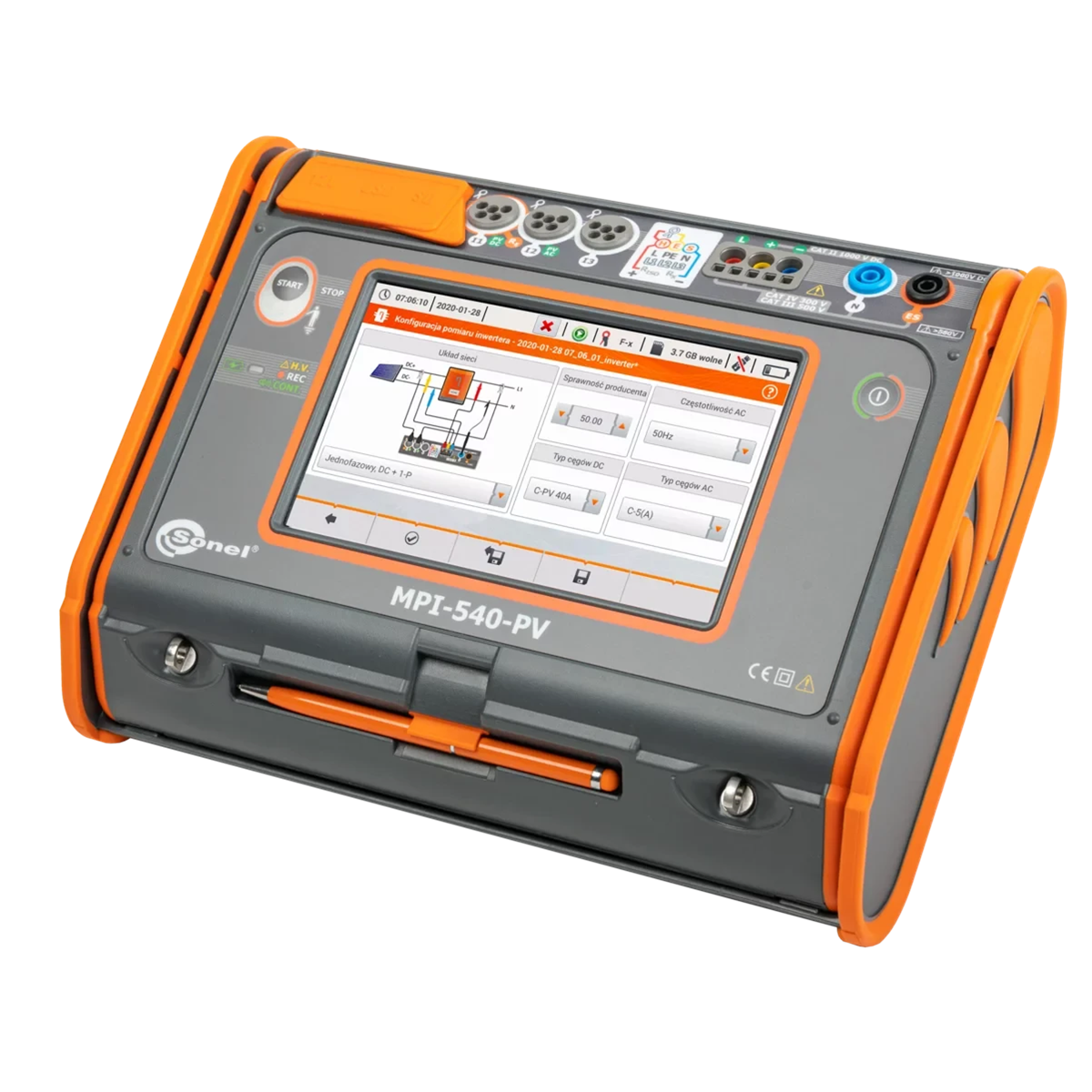

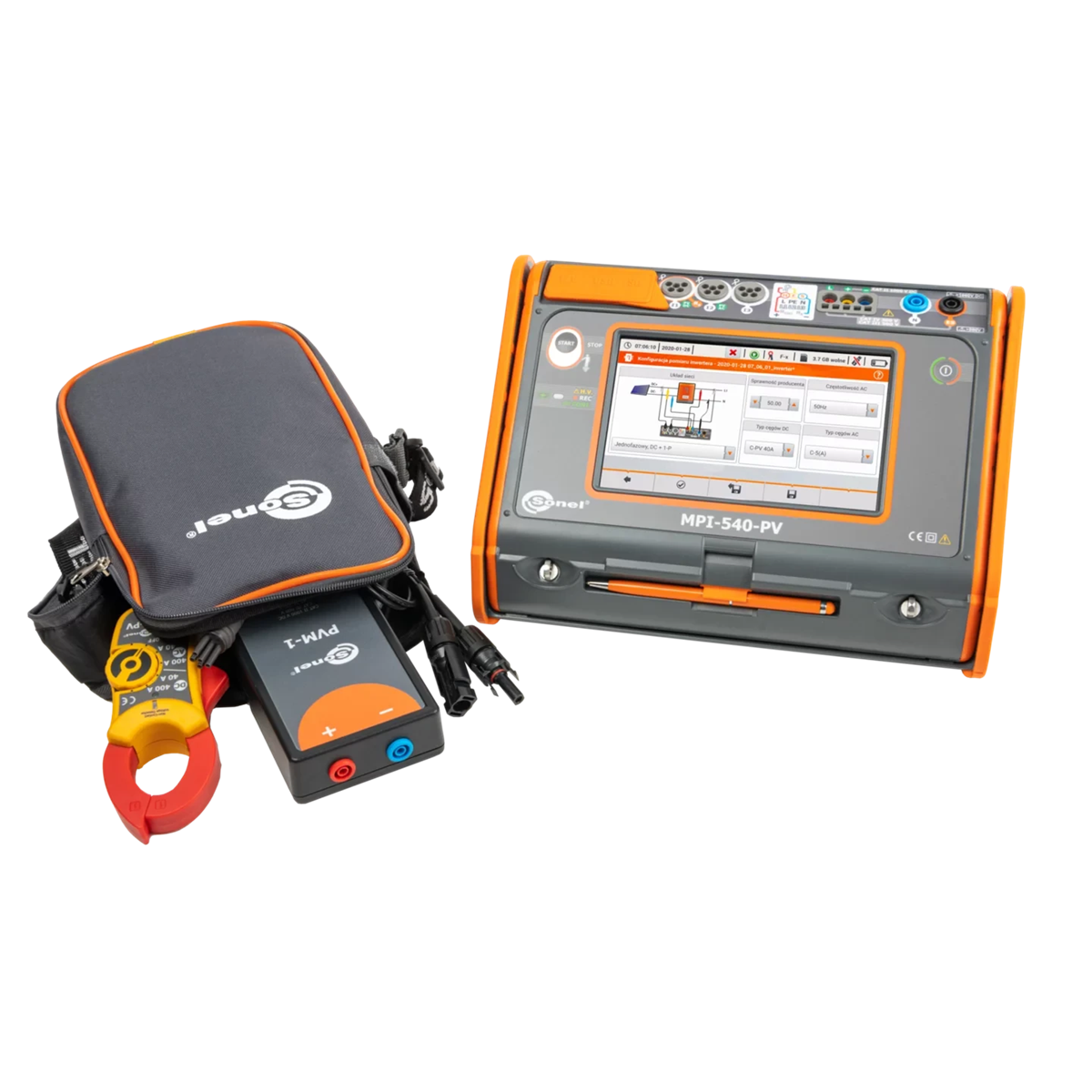

Medidor multifuncional de parámetros en instalaciones eléctricas Sonel MPI-540-PV WMPLMPI540PV

Se trata de una herramienta avanzada creada especialmente para la medición de parámetros en instalaciones fotovoltaicas. Con la ayuda de un solo dispositivo, es posible realizar una amplia gama de pruebas en los lados CC y CA de acuerdo con las directrices de la norma PN-EN 62446. Además, Sonel MPI-540-PV también se utiliza para transportar Realizar todas las mediciones utilizadas para determinar el estado de seguridad de las instalaciones eléctricas industriales en el hogar. El medidor presentado es un dispositivo con capacidades avanzadas, dedicado a especialistas que operan en las industrias eléctrica y de instalación.

Al medir los parámetros de una instalación fotovoltaica, el medidor convierte automáticamente los parámetros a las condiciones de referencia STC (Estándar Condiciónes de la prueba). Las mediciones de voltajes, corrientes y potencia en los lados AC y DC del inversor le permitirán verificar su eficiencia. Tras transferir los datos almacenados en la memoria del medidor al programa Sonel PE6, es posible generar un informe sobre las pruebas de los parámetros de las instalaciones fotovoltaicas.

Con la automatización de las mediciones en mente, el Sonel MPI-540 -El medidor fotovoltaico se ha enriquecido adicionalmente con la función de prueba del disyuntor de corriente residual en modo automático. El dispositivo también dispone de secuencias de medición preprogramadas por el fabricante (las llamadas autopruebas), que pueden ampliarse con secuencias propias si es necesario. Las capacidades y funcionalidad del medidor se mejorarán aún más con un accesorio adicional correctamente seleccionado, por ejemplo, el adaptador AutoISO-1000C, que permite mediciones automáticas de la resistencia de aislamiento de cables de 3, 4 y 5 hilos.< /p> < p>Mucho más que un medidor multifunción

• El panel táctil más grande del mercado (7) – extraordinaria ergonomía y facilidad de uso
• Tarjeta microSD extraíble: fácil aumento de la capacidad de memoria
• Batería de iones de litio: mayor funcionamiento del contador
• MPI-540-PV: mediciones de instalaciones fotovoltaicas según la norma PN-EN 62446
• MPI-540-PV : informe de pruebas de instalación fotovoltaica tras transferir los datos al Sonel Mediciones Eléctricas
• Registrador trifásico de parámetros en redes eléctricas diagnóstico avanzado de calidad de energía
• Lectura de datos de parámetros de red actuales Evaluación inmediata del dispositivo probado
• Parámetros medidos en clase S de la norma PN-EN 61000-4-30: alta precisión de medición
• Calculadora de pérdida de energía diagnóstico rápido de ahorro potencial
• Medición de todos los parámetros de protección antichoque un dispositivo en lugar de varios
• Medición rápida de bucles de cortocircuito con un RCD sin disparo (hasta unos segundos) – ahorro de tiempo
• Autopruebas: posibilidad de realizar mediciones automáticas en secuencia simplificación de mediciones
• Vía rápida de mediciones a informes ahorro de tiempo

Características

El medidor se caracteriza por capacidades superiores a la media en términos de funcionalidad. Combina las capacidades de medición de varios dispositivos, garantizando también una buena precisión.

• El dispositivo MPI-540-PV se puede utilizar para realizar mediciones de instalaciones fotovoltaicas de acuerdo con la PN-EN 62446:
  • continuidad de las conexiones de protección,
  • resistencia de tierra,
  • resistencia de aislamiento en el lado CC,
  • circuito abierto voltaje UOC,
  • corriente de cortocircuito ISC,
  • corrientes y potencias de operación en los lados CC y CA,
  • eficiencia del inversor.
• El dispositivoMPI-540-PV puede registrar parámetros de calidad de energía 50/60 Hz en clase S de la norma EN 61000-4-30:
  • tensiones L1, L2, L3; valores medios en el rango de hasta 500 V,
  • corrientes L1, L2, L3 – valores medios, medición de corriente en el rango de hasta 3 kA (dependiendo de las pinzas amperimétricas utilizadas),
  • frecuencia en el rango de 40 Hz 70 Hz,
  • potencia activa (P), potencia reactiva (Q), potencia aparente (S),
  • factor de potencia (PF), cosphi;,
  • armónicos (hasta el 40 en tensión y corriente),
  • factor de distorsión armónica THD para corriente y tensión.
• Con   MPI-540-PVpuede realizar todas las medidas de aceptación de instalaciones eléctricas de acuerdo con la normativa aplicable:
  • impedancia de bucle de fallo (también en circuitos con interruptores RCD),
  • RCD parámetros,
  • resistencia de aislamiento,
  • resistencia de tierra (4 métodos de medición + medición de resistividad del suelo),
  • continuidad de conexiones protectoras y de ecualización,
  < li>intensidad de la luz,
  • prueba de secuencia de fases,
  • prueba de dirección de rotación del motor.
< /ul>

Control de seguridad de la instalación

Con el dispositivo podrás controlar las instalaciones eléctricas domésticas e industriales en términos de seguridad. Las mediciones se pueden automatizar muy fácilmente mediante:

• prueba de los disyuntores de corriente residual en modo automático,
• autopruebas es decir, secuencias de medición libremente configurables,
• utilizando el adaptador AutoISO-1000C para probar la resistencia de aislamiento de cables de 3, 4 y 5 hilos.

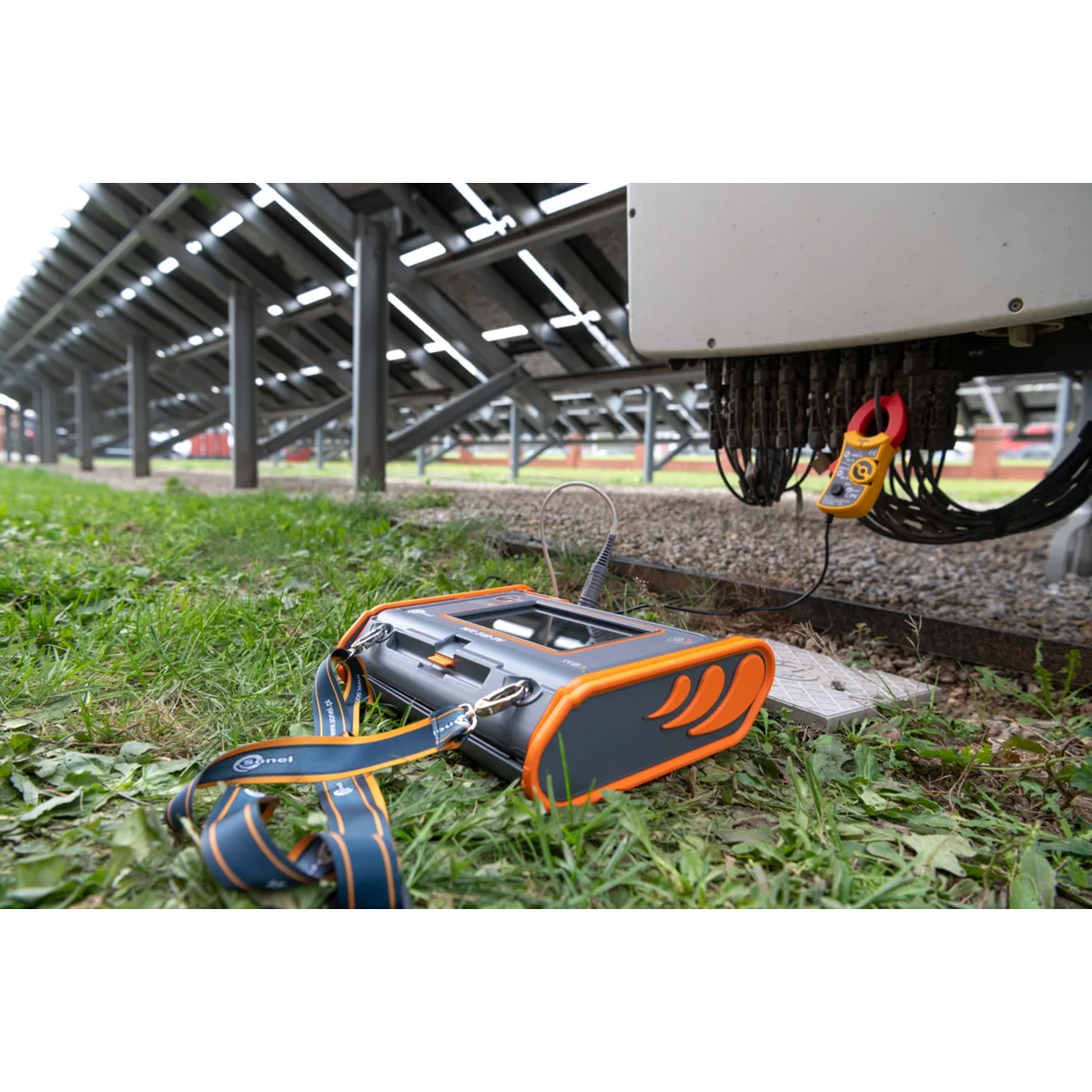

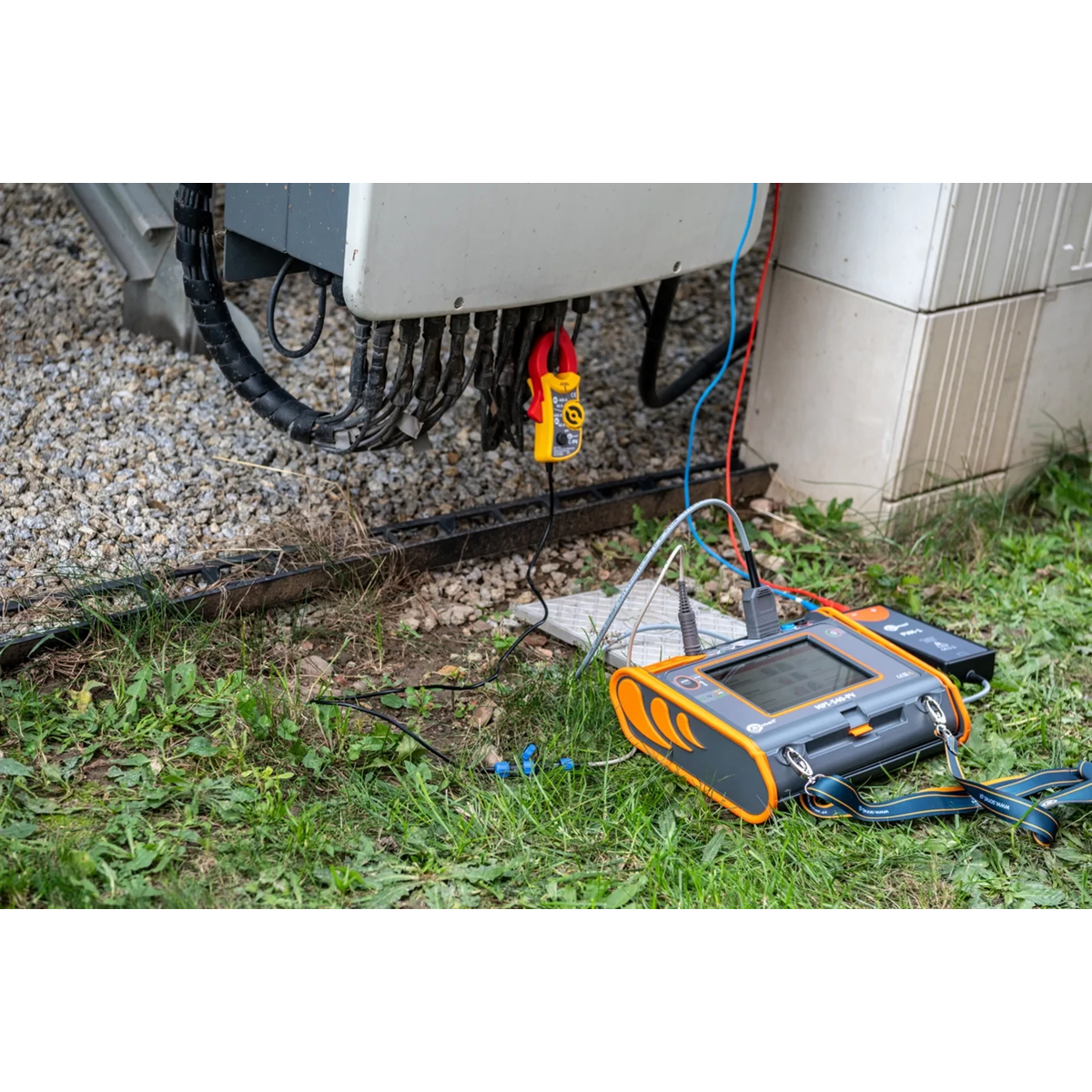

Fotovoltaica bajo supervisión

MPI-540-PV es un medidor extremadamente universal, destinado especialmente para probar instalaciones fotovoltaicas. Usaremos el dispositivo para realizar un conjunto completo de pruebas en los lados de CC y CA. de acuerdo con las directrices de la norma PN-EN 62446. Al medir parámetros relacionados con una instalación fotovoltaica, el dispositivo los convertirá automáticamente a las condiciones de referencia STC (Standard Test Conditions). Las mediciones de voltajes, corrientes y potencia en los lados AC y DC del inversor le permitirán verificar su eficiencia. Guardar los resultados en la memoria del contador le permitirá elaborar un informe de las pruebas realizadas en el programa de Medidas Eléctricas de Sonel.

Análisis completo de parámetros de red strong>

< p>El registrador trifásico incorporado le permite observar el estado actual de la red y registrar sus parámetros, como voltaje, corriente, potencia, armónicos, THD. El medidor le permite leer los valores seleccionados y mostrar su presentación gráfica en la pantalla en tiempo real. Los parámetros se miden independientemente del registro guardado en la tarjeta de memoria. El dispositivo puede presentar:
• gráficos de formas de onda de voltaje y corriente (osciloscopio),
• gráficos de voltaje y corriente en el tiempo,
• diagrama fasorial,
• mediciones de numerosos parámetros en forma de tabla,
• gráfico de armónicos en corriente y tensión.

Facilidad de lectura

El dispositivo está equipado con una pantalla LCD táctil a color de 7". y resolución 800x480 píxeles. Esto garantiza facilidad de uso y fácil lectura de parámetros y cursos de tiempo. Una pantalla grande significa que hay más información disponible cuando se usa el medidor. La interfaz es legible en todas las condiciones: también gracias al tamaño adecuado de los símbolos mostrados. El lápiz óptico incluido le permite trabajar incluso con guantes dieléctricos.

Sistema de ayuda integrado

El dispositivo tiene incorporado en pantallas de ayuda con diagramas de medidas. Gracias a ello, podrás comprobar de forma fácil y rápida cómo conectar un determinado sistema en función del tipo de medida que se esté realizando.

Resistencia mejorada a las condiciones ambientales

Medidor;MPI-540-PVse adaptará perfectamente a condiciones ambientales difíciles. La protección contra la entrada de polvo y agua la proporciona una carcasa única con un nivel de estanqueidad IP51. Es resistente a daños mecánicos y su diseño especial le permite proteger fácilmente la pantalla táctil moviendo la cubierta del medidor. Además de proteger contra daños, también le permite transportar y utilizar cómodamente el dispositivo en varias posiciones.

Comunicación y software

< p>La ventaja del dispositivo es la multitud de interfaces de comunicación y la cooperación con software externo. Los datos de medición se pueden transferir a una computadora a través del puerto USB, una tarjeta de memoria SD extraíble o comunicación inalámbrica (Bluetooth*, Wi-Fi). Para generar un informe de prueba en el campo de la protección contra descargas eléctricas, utilice el programa Sonel Pomiary Elektryczne. El Sonel Reader permite guardar los recursos descargados en los formatos más simples e imprimirlos. . El programa especializado Sonel Analysis se utiliza para leer y analizar datos de la grabadora.

Especificación: parámetros de instalaciones eléctricas

< th >Rango de visualización < tr> < td>Medida de activación del RCD Corriente de medición IA actual 0,2 IΔn…2,0 IΔn < td>desde 0,1 mA < td>  < td>  < td>  < td >0,12 ÷400 Îmega; según IEC 61557-4 < /tr>

Funciones de medida	Rango de medida	Resolución	Precisión
Impedancia de bucle de falla
Bucle de cortocircuito ZL-PE, ZL-N, ZL-L	0,13 Ω…1999,9 Ω según IEC 61557	0,00 &#Omega;…1999 &#Omega;	desde 0,01 &#Omega;	+(5% m.v. + 30 dígitos)
Bucle de cortocircuito ZL-PE en modo RCD	desde 0,50 Ω…1999 Ω según IEC 61557	0,00 Ω…1999 Ω	desde 0,01 Ω	desde ±(6% m.v. + 5 dígitos)
Medidas de parámetros de RCD			;
Prueba de disparo RCD y medición del tiempo de activación corriente de prueba tA 0,5 IΔn, 1 IΔn, 2 IΔn , 5 IΔn
RCD de tipo general y retardo de corta duración	0 ms...300 ms	0 ms...300 ms	1 ms	desde ±(2% m.v. + 2 dígitos)
RCD selectivo	0 ms...500 ms	0 ms...500 ms	1 ms	desde ±(2% m.v. + 2 dígitos)
		< /td>	< /td>
para corriente diferencial sinusoidal (tipo CA)	3,3 mA...1000 mA	3,3 mA...1000 mA	+5% IΔn
para corriente diferencial unidireccional y unidireccional con soporte de 6 mA CC (tipo A)	3,5 mA>700 mA	3,5 mA>700 mA	desde 0,1 mA	+10% IΔn
para corriente diferencial CC (tipo B)	2,0 mA...1000 mA	2,0 mA...1000 mA	desde 0,1 mA	+10 % IΔn
Resistencia de tierra
Método de 3 y 4 hilos	desde 0,50 Ω…1 ,99 kΩ según IEC 61557-5	0,00 Ω…1,99 kΩ	desde 0,01 Ω	desde ±(2% m.m. + 3 dígitos)
Método de 3 hilos + abrazaderas	0,00 Ω…1,99 kΩ	0,00 Ω…1,99 kΩ	desde 0,01 Ω	desde ±(2% m.v. + 4 dígitos)
Método de 2 abrazaderas	0,00 Ω…99,9 kΩ	0,00 Ω…99,9 kΩ	desde 0,01 Ω	desde ±(10 % m.v. + 4 dígitos)
Resistividad del suelo	0,0 Ω m…99,9 kΩm	0,0 Ωm…99,9 kΩm	desde 0,1 Ωm	Depende de la precisión de la medición RE
Resistencia de aislamiento
Tensión de medición 50 V	50 kΩ…250 MΩ según IEC 61557-2	0 kΩ…250 MΩ	desde 1 kΩ	desde ±(3% m.v. + 8 dígitos)
Tensión de medición 100 V	100 kΩ…500 MΩ según IEC 61557-2	0 kΩ…500 MΩ	desde 1 kΩ	desde ±(3% m.v. + 8 dígitos)
Tensión de medición 250 V	250 kΩ…999 MΩ según IEC 61557-2	0 kΩ…999 MΩ	desde 1 kΩ	desde ±(3% m.v. + 8 dígitos)
Tensión de medición 500 V	500 kΩ…2.00 GΩ según IEC 61557-2	0 kΩ…2.00 GΩ	desde 1 kΩ	desde ±(3% m.v. + 8 dígitos)
Tensión de medición 1000 V	1000 kΩ…4,99 GΩ según IEC 61557-2	0 kΩ…9,99 GΩ	desde 1 kΩ	desde ±(3% m.v. + 8 dígitos)
Resistencia de conductores y conductores de protección
Medición de la continuidad de las conexiones de protección y compensación con una corriente de ±200 mA	0,00 Ω…400 Ω	desde 0,01 Ω	+(2% m.v. + 3 dígitos)< /td>
Medición de resistencia con baja corriente	0.0 Ω…1999 Ω	0.0 Ω&hellip ;1999 Ω	desde 0,1 Omega;	+(3% v.m. + 3 dígitos)
Intensidad de luz< /td>
Medición en lux (lx)	0 lx…399,9 klx	0 lx…399,9 klx	desde 0,001 lx	desde ±( 2% m.v. + 5 dígitos)
Medida en candelas pie (fc)	0 fc...39 .99 kfc	0 fc…39,99 kfc	desde 0,001 fc	desde ±(2% v.m. + 5 dígitos)
Fase indicación de secuencia	voltaje positivo, negativo, UL-L: 95 V...500 V (45 Hz...65 Hz)

"w.m" - valor medido

Especificación: Registrador trifásico

El dispositivo está diseñado para funcionar en redes:

• con una frecuencia nominal de 50/60 Hz
• con tensiones nominales : 64/110V, 110/190V, 115/200V, 127/220V, 220/380V, 230/400V, 240/415V, 254/440V, 290/500V
• corriente continua

Sistemas de red soportados:

• monofásico
• bifásico con N común
li>
• trifásico estrella de fase con y sin cable N
• triángulo trifásico
< td >0,01% Unom < td>dependiendo del abrazadera* < td>Energía activa, reactiva y aparente < td>Voltaje

Parámetro	Rango de medición	Resolución máxima	Precisión< /th>
Tensión alterna (TRMS)	0,0...500 V	+0,5% Unom
Corriente alterna TRMS	0,01% Inom	+2% p.c. si en m. ≥ 10% Inom, +2% Inom  si incl. < 10% Inom (el error no incluye el error de abrazadera)
Frecuencia	40.00…70.00 Hz	0,01 Hz	+0,05 Hz
Potencia activa, reactiva, aparente y de distorsión	según la configuración (transformadores, pinzas)	4 dígitos significativos	según la configuración (transformadores, pinzas)
segundo la configuración (sensores, pines)	4 cifras significativas	como error de potencia
cosφ y factor de potencia (PF)	0,00...1,00	0,01	+0,03
Armónica
igual que el voltaje de CA RMS verdadero	igual que el voltaje de CA RMS verdadero	+5 % w.m. si en m. ≥ 3% Unom,+0,15% Unom si incl. < 3% Unom
Corriente	igual que AC True RMS	igual que AC True RMS	± ;5% p.m. si en m. ≥ 10% Unom, +0,5% Unom si incl. < 10% Unom
THD
Voltaje	0,0...100,0% (valor RMS)	0,1%	± ;5%
Actual	0,0...100,0% (relativo al valor efectivo)	0,1 %	+5%
Factor de asimetría	0,0...10, 0%	0,1%	+0,15% (error absoluto)

< li>F-1A, F-2A, F- Abrazaderas 3A: 0...3000 A CA (10 000 Ap-p)
• Abrazaderas C-4A: 0...1000 A CA (3600 Ap-p)
• Abrazaderas C-5A: 0&hellip ;1000 A CA/CC (3600 Ap-p)
• Abrazaderas C-6A: 0..10 A CA (36 Ap-p)
• Abrazaderas C-7A: 0&hellip ;100 A CA (360 Ap-p)



Medición de corriente alterna (True RMS) mediante pinzas

td> < td> 380 mm < td>3 m

	C-4A	C-5A	C-6A	C-7A	F-1A	F-2A	F-3A
Corriente nominal	1000 A CA	1000 A CA 1400 A CC	10 A CA	100 A CA	3000 A CA	3000 A CA	3000 A CA
Frecuencia	30 Hz...10 kHz	CC...5 kHz	40 Hz...10 kHz	40 Hz...1 kHz	40 Hz...10 kHz	40 Hz...10 kHz	40 Hz...10 kHz
Máx. diámetro del alambre medido	52 mm	39 mm	20 mm	24 mm	250 mm	140 mm
Precisión básica mínima	≤0,5%	≤1,5%	≤1%	0,5%	1 %	1%	1%
Alimentado por pilas	-	√	-	-	-	-	-< /td> < /tr>
Longitud del cable	2,2 m	2,2 m	2,2 m	2,5 m	2,5 m	2,5 m
Categoría de medida	IV 300 V	IV 300 V	IV 300 V	III 300 V	IV 600 V	IV 600 V	IV 600 V
Grado de protección de la caja	IP40	IP40	IP40	IP40	IP67	IP67	IP67

Especificación: parámetros de instalaciones fotovoltaicas

< th >Resolución < td >Corriente de falla ISC

Funciones de medición	Rango de visualización	Precisión
Voltaje de circuito abierto UOC	0 ,0 Ω…1000 V	OD 0.1 V	od +(3% m.v. + 2 dígitos)
0,00 Ω…20,00 A	0,1 A	+ (3% m.v. + 0,10 A )



Programa para la creación de informes de pruebas de seguridad de instalaciones Sonel PE6 WAPROSONPE6

La última versión del popular programa para crear protocolos de medición eléctrica. PE6 simplifica el proceso de documentación. Acorta su tiempo al máximo. Automatiza. Todo gracias a numerosos mecanismos, herramientas y funciones integradas.

Características del programa:

• cumplimiento del protocolo impreso con el nuevo PN- Estándares HD 60364-6: 2016-07, PN-HD 60364-4-41:2017-09
• estructura de árbol del documento,
• amplias bases de datos de puntos de seguridad y medición,
• cálculo automático de los valores requeridos,
• evaluación automática de los resultados medidos,
• programa de medición,
• inserción de fotografías y dibujos en protocolos,
• impresión de controles de medidas y etiquetas descriptivas de tablas,
• cálculo de medidas realizadas,
• impresión de facturas,
• llenado automático de protocolos en datos de serie.

El programa soporta la creación de documentación tras las pruebas realizadas en el ámbito del control integral de puntos de medición y:

• la efectividad del apagado automático (TN-S, TN-C, TN-C-S, TT, IT), parámetros RCD, estado de aislamiento del circuito (TN-S, TN-C, TN-C-S, TT, IT),
• estado del aislamiento de los cables eléctricos,
• estado del sistema de protección contra rayos y puesta a tierra,
• continuidad de los cables,
• resistencia del aislamiento de motores en cortocircuito y en circuito abierto,
• resistencia de contactores,
• resistencia de interruptores,
• dispositivos transformadores.
< p>Requisitos de hardware:
• Sistema operativo: Windows 10
• Resolución mínima: 1024x768
• Resolución recomendada: 1920x1080< /li>
