Contador multifunción MPI-530-IT + licencia para el programa SONEL PE6 WMPLMPI530ITSPE6

Medidor multifuncional de parámetros en la instalación eléctrica

Profesional y versátil

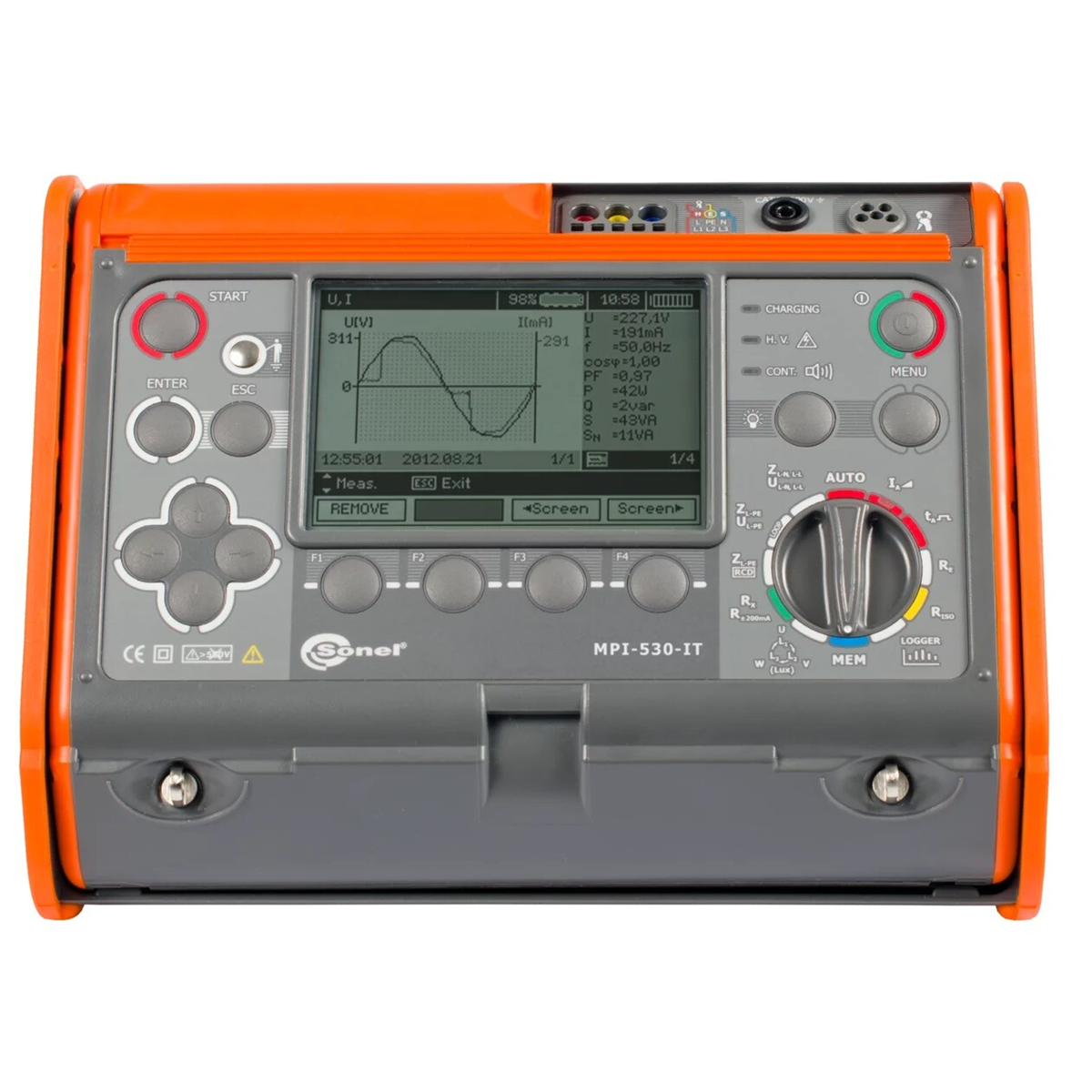

Medidor multifuncional de parámetros en La instalación Sonel MPI-530-ITes una respuesta a las necesidades de los especialistas de la industria eléctrica, incluidos principalmente instaladores y especialistas en medición. Este dispositivo extremadamente versátil y multifuncional se utiliza para medir parámetros de instalaciones eléctricas y permite realizar todas las mediciones relacionadas con la protección contra descargas eléctricas, tal como se describe en la norma PN-HD 60364-6, así como para medir la protección de corriente residual en redes. con un punto neutro aislado del transformador IT. El medidor ha sido construido de acuerdo con los requisitos de la norma PN-EN 61557.

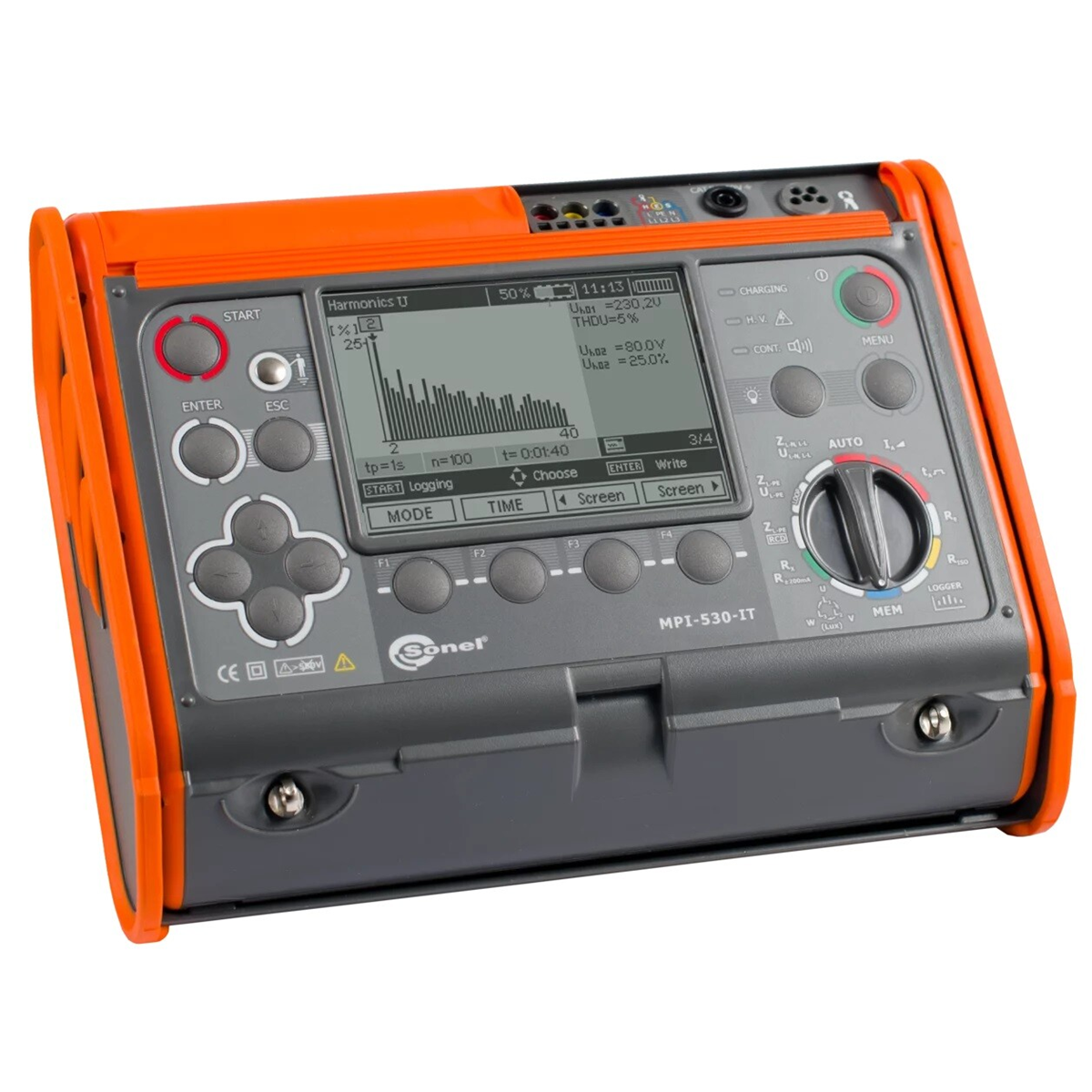

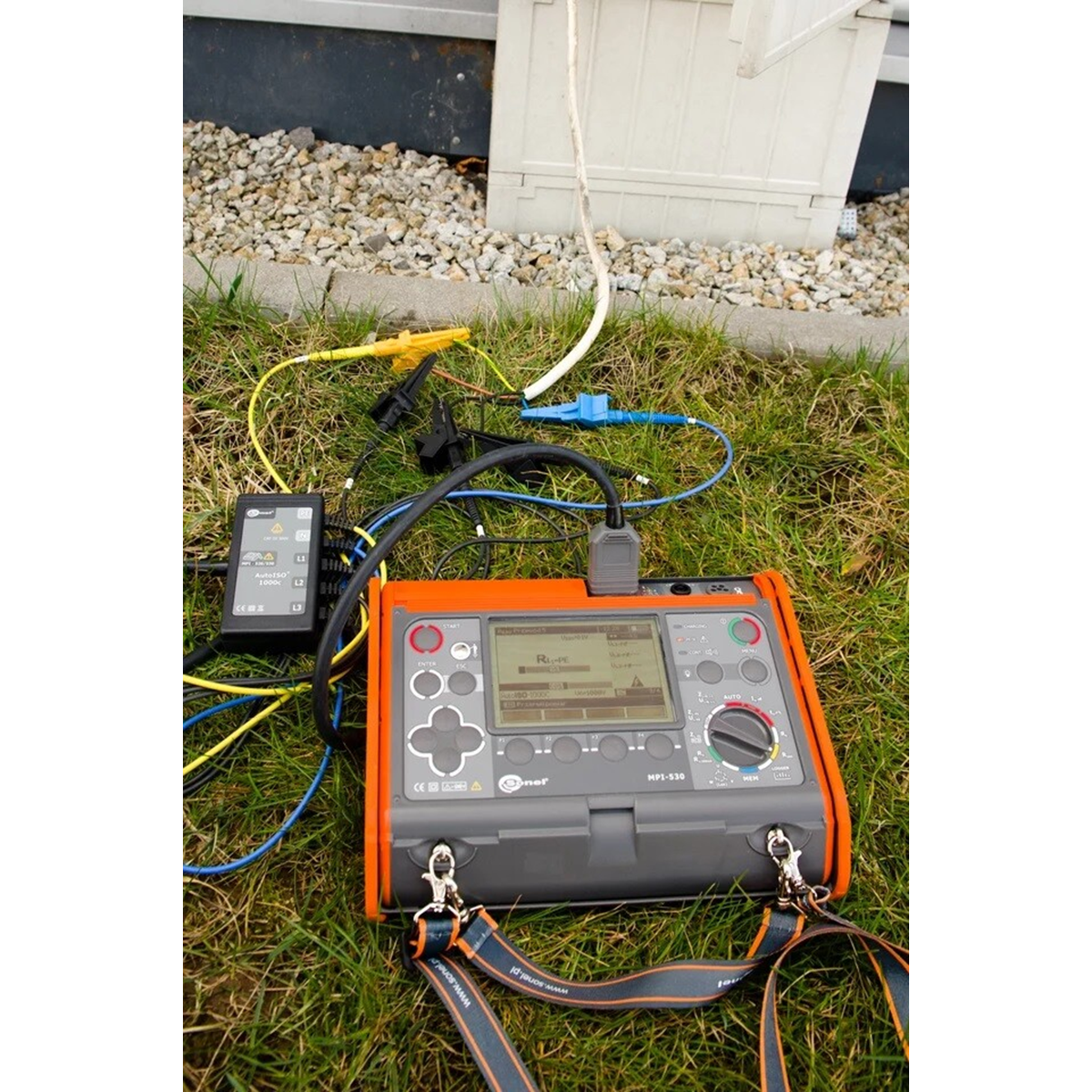

Este modelo de medidor cuenta con amplias funciones de medición de puesta a tierra en forma de métodos de sujeción adicionales y medición de resistividad del suelo. Utilizando el adaptador AutoISO-1000C opcional, también es posible realizar mediciones automáticas de resistencia de aislamiento en tomas y para cables de 3, 4 y 5 hilos. Una sonda externa adicional también permite realizar pruebas de intensidad de iluminación. Además, el medidor permite registrar y analizar parámetros en la red, incluidos armónicos hasta el orden 40.

Sonel MPI-530-IT en un dispositivo avanzado incluye las funciones y capacidades de varios dispositivos de medición . Una multitud de funciones prácticas combinadas con una alta precisión de medición hacen del medidor Sonel MPI-530-IT un dispositivo de medición confiable.

Características

El medidor se caracteriza por < fuerte>amplias posibilidades en el campo de la funcionalidad. Combina las capacidades de medición de varios dispositivos, lo que garantiza también una buena precisión.

• El dispositivo MPI-530-IT se puede utilizar para realizar todas las mediciones de aceptación de instalaciones eléctricas en de acuerdo con las regulaciones aplicables:
  • impedancia del bucle de falla (también en circuitos con RCD),
  • parámetros de los RCD,
  • resistencia de aislamiento,
  < li>resistencia de tierra (4 métodos de medición + medición de resistividad del suelo),
  • continuidad de conexiones de protección y ecualización,
  • intensidad de luz,
  • prueba de secuencia de fases, < /li>
  • Prueba del sentido de giro del motor.
• El dispositivo MPI-530-IT puede registrar parámetros de calidad eléctrica. 50/60 Hz:
  • Voltaje L1:
    • Voltaje L1: valores medios en el rango de hasta 500 V,

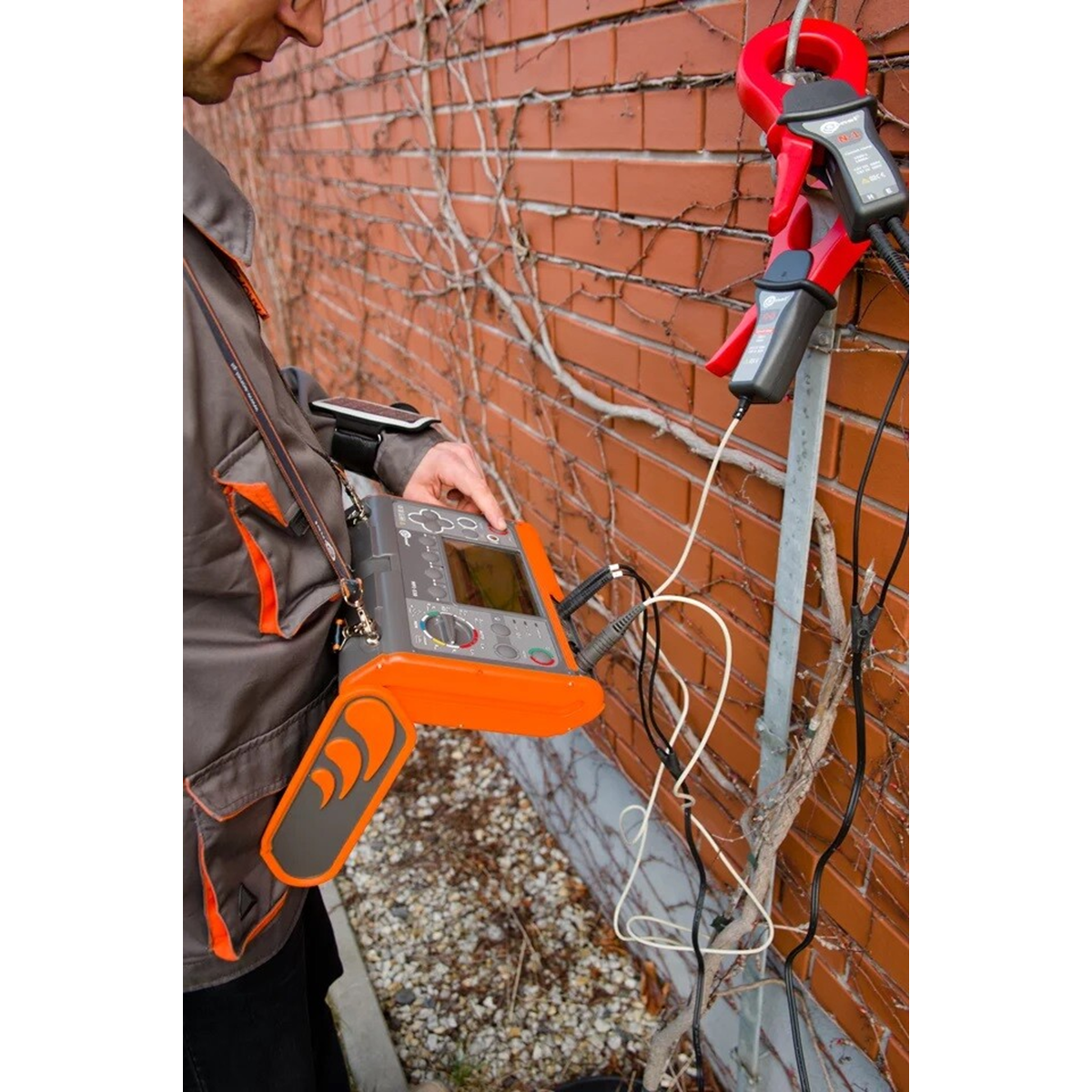

    • Corriente L1 – valores medios, medición de corriente en el rango de hasta 3 kA (dependiendo de las pinzas amperimétricas utilizadas),
    • frecuencia en el rango de 40 Hz 70 Hz,
    • potencia activa (P), potencia reactiva (Q), potencia aparente (S),
    • factor de potencia (PF), cosphi;,
    • armónicos (hasta el 40 en tensión y corriente),
    • factor de distorsión armónica THD para corriente y tensión

  < strong> Control de seguridad de instalaciones

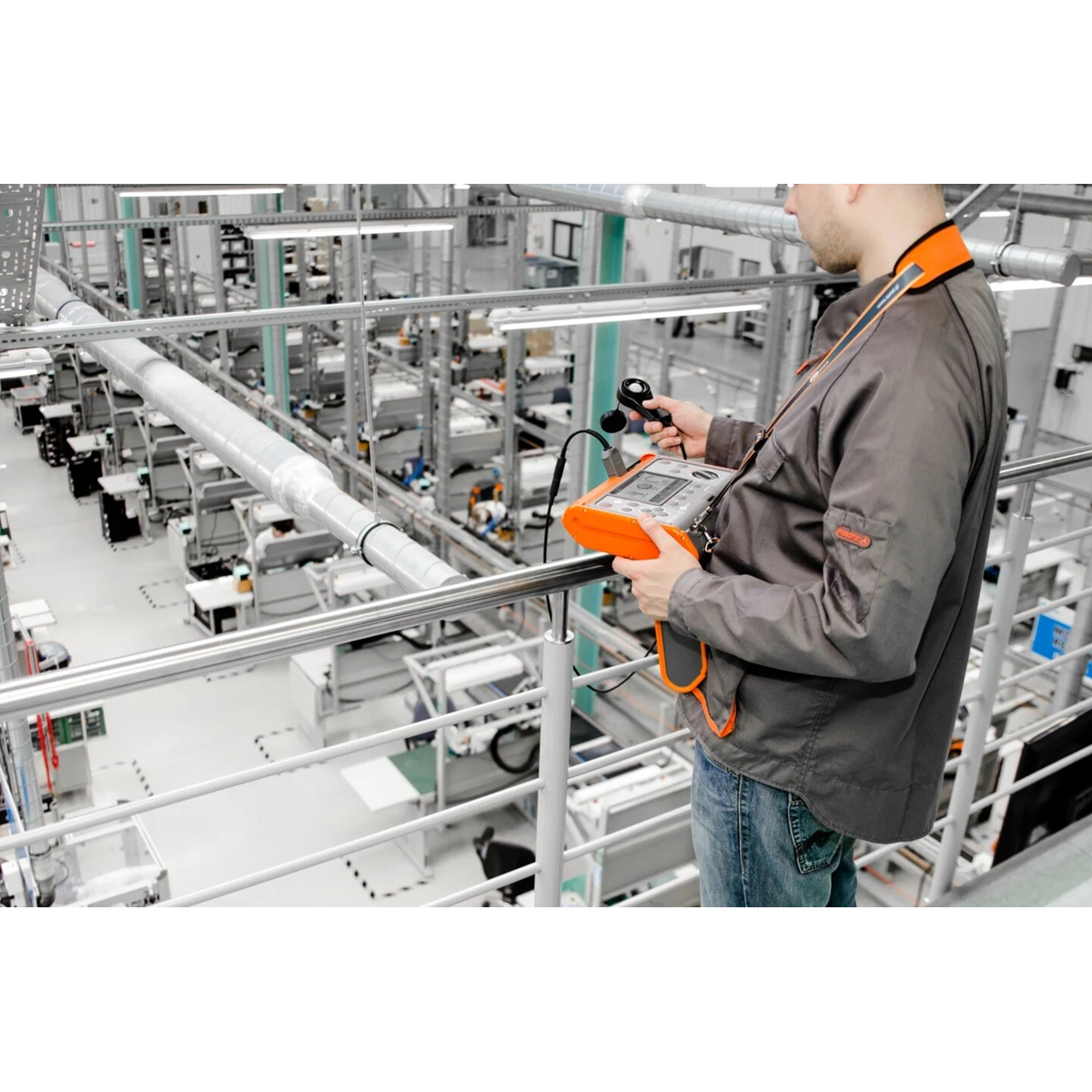

  Con el dispositivo podrásinspeccionar instalaciones eléctricas domésticas e industrialesen términos de seguridad. Las medidas se pueden automatizar fácilmente:

  • probando el disyuntor diferencial en modo Auto,
  • utilizando el adaptador tipo WS para probar la instalación a través de una toma estándar de 230 V. .
  • utilizando el adaptador AutoISO-1000C para probar la resistencia de aislamiento de cables de 3, 4 y 5 hilos.

  Estructura de la memoria

  La estructura de la memoria toma la forma de un árbol. Le permite registrar varias decenas de miles de resultados en el sistema CLIENTE-OBJETO-SALA-PUNTO DE MEDICIÓN, lo que ayuda a crear posteriormente un protocolo transparente. Esta estructura se puede preparar en el medidor antes de comenzar a trabajar. La introducción de datos en el dispositivo se facilita gracias al teclado QWERTY que se conecta a través de Bluetooth.

  Sistema de ayuda integrado

  El dispositivo tiene ayuda integrada Pantallas con diagramas de medidas. Gracias a esto, podrás comprobar de forma fácil y rápida cómo conectar un determinado sistema dependiendo del tipo de medición que se esté realizando.

  Mayor resistencia a las condiciones ambientales

  El medidor MPI-530-IT funcionará bien en condiciones ambientales difíciles. La protección contra la entrada de polvo y agua la proporciona una carcasa única con un nivel de estanqueidad IP54. Es resistente a daños mecánicos y su diseño especial le permite proteger fácilmente la pantalla moviendo la cubierta del medidor. Además de proteger contra daños, también le permite transportar y utilizar cómodamente el dispositivo en varias posiciones.

  Comunicación y software

  < p>Puede transferir las mediciones datos a una computadora a través del puerto USB o comunicación inalámbrica Bluetooth. Para generar un informe sobre las pruebas en el campo de la protección antichoque, utilice el programa Sonel Pomiary Elektryczne. Sonel Reader proporciona el almacenamiento de recursos descargados en los formatos más simples y la impresión.



  < thead > < tr> < td>para Corriente diferencial sinusoidal (tipo CA) < td>para corriente diferencial CC (tipo B) < td>  < td >0,12 ÷400 Îmega; según IEC 61557-4 < /tr>

  Funciones de medición	Rango de medición	Rango de visualización	Resolución	Precisión
  Impedancia de bucle de falla			;
  Lazo de cortocircuito ZL-PE, ZL-N, ZL-L	0,13 Ω … 1999,9 Ω según IEC 61557	0,00 Ω…1999 Ω	da 0,01 Ω	de ±(5% v.m. + 0, 03 Ω )
  Bucle de cortocircuito ZL-PE en modo RCD	desde 0,50 Ω…1999 Ω según IEC 61557	0,00 Ω…1999 Ω	da 0,01 Ω	de ±(6% m.v. + 5 dígitos )
  Medidas de parámetros de RCD			;
  Prueba de disparo RCD y medición del tiempo de activación corriente de prueba tA 0,5 IΔn, 1 IΔn, 2 IΔn , 5 IΔn
  RCD de tipo general y retardo de corta duración
  • Red TN/TT	0 ms...300 ms	0 ms...300 ms	1 ms	+(2% m.v. + 2 dígitos)
  • Red informática	0 ms...400 ms	0 ms...400 ms	1 ms	+(2% m.v. + 2 dígitos)
  RCD selectivo	0 ms...500 ms	0 ms...500 ms	1 ms	+(2% m.v. + 2 dígitos)
  Medida de corriente de activación RCD IA corriente de medición 0,2 IΔn…2,0 I&Delta ;n< /td>
  3,3 mA...1000 mA	3,3 mA...1000 mA	da 0, 1 mA	±5% IΔn
  para corriente diferencial unidireccional y unidireccional con respaldo de CC de 6 mA (tipo A)	3,5 mA… 700 mA	3,5 mA...700 mA	da 0,1 mA	+10% IΔn
  2,0 mA...1000 mA	2,0 mA...1000 mA	da 0,1 mA	+10% IΔn
  Resistencia del suelo		< /td>
  Método de 3 y 4 hilos	desde 0,50 Ω&hellip ;1,99 kΩ según IEC 61557-5	0,00 Ω…1,99 kΩ	da 0,01 Ω	desde ±(2% m.m. + 3 dígitos)
  Método de 3 hilos + abrazaderas	0,00 Ω…1,99 kΩ	0,00 Ω…1,99 kΩ	da 0,01 Ω	±(8% m.v. + 4 dígitos)
  Método de 2 abrazaderas	0,00 Ω…99,9 kΩ	0,00 Ω…99,9 kΩ	da 0,01 Ω	de +(10% m.v. + 4 dígitos)
  Resistividad del suelo	0,0 Ωm…99,9 kΩm	0,0 Ωm…99,9 kΩm	da 0,1 Ωm	Depende de la precisión de la medición RE
  < fuerte>Resistencia de aislamiento	;
  Tensión de medición 50 V	50 kΩ…250 MΩ según IEC 61557-2	0 kΩ…250 MΩ	da 1 kΩ	desde ±(3% m.v. + 8 dígitos)
  Tensión de medición 100 V	100 kΩ…500 MΩ según IEC 61557-2	0 kΩ…500 MΩ	da 1 kΩ	desde ±(3% m.v. + 8 dígitos)
  Tensión de medición 250 V	250 kΩ…999 MΩ según IEC 61557-2	0 kΩ…999 MΩ	da 1 kΩ	desde ±(3% m.v. + 8 dígitos)
  Tensión de medición 500 V	500 kΩ…2.00 GΩ según IEC 61557-2	0 kΩ…2.00 GΩ	da 1 kΩ	desde ±(3% m.v. + 8 dígitos)
  Tensión de medición 1000 V	1000 kΩ…9,99 GΩ según IEC 61557-2	0 kΩ…9.99 GΩ	da 1 kΩ	desde ±(3% v.m. + 8 dígitos)
  Resistencia de conductores y conductores de protección
  Medición de la continuidad de las conexiones de protección y compensación con una corriente de ±200 mA	0,00 Ω…400 Ω	da 0,01 Ω	+(2% m.v. + 3 dígitos)< /td>
  Medición de resistencia con baja corriente	0.0 Ω…1999 Ω	0.0 Ω&hellip ;1999 Ω	da 0,1 &#Omega;	+(3% v.m. + 3 dígitos)
  Intensidad de luz< /td>
  Medición en lux (lx)	0 lx…399,9 klx	0 lx…399,9 klx	da 0,001 lx	desde ±( 2% m.v. + 5 dígitos)
  Medida en candelas pie (fc)	0 fc...39 .99 kfc	0 fc…39,99 kfc	da 0,001 fc	desde ±(2% v.m. + 5 dígitos)
  Fase indicación de secuencia	voltaje positivo, negativo, UL-L: 95 V...500 V (45 Hz...65 Hz)



  < p>Especificación : Registrador monofásico

  El dispositivo está diseñado para funcionar en redes:

  • con una frecuencia nominal de 50/60 Hz
  • con tensiones nominales: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V

  Sistemas de red compatibles: < ul>

• monofásico

• F-1A, F Abrazaderas -2A, F-3A: 0...3000 A CA (10 000 Ap-p)
• Abrazaderas C -3: 0...1000 A CA (3600 Ap-p)
• C -Pinzas de 6A: 0..10 A AC (36 Ap-p)

Medición de corriente alterna (True RMS) mediante pinzas < /strong>
