Vector-Außenschalttafeln bestehen aus Kunststoff, der langfristig UV-Strahlung ausgesetzt ist, für die Installation im Freien bestimmt und witterungsbeständig ist. Derartige Schaltanlagen können unter anderem in Photovoltaikanlagen eingesetzt werden; Mithilfe spezieller Montageplatten ist es möglich,
ausgewählte Schaltanlagen auf Maststrukturen zu montieren.

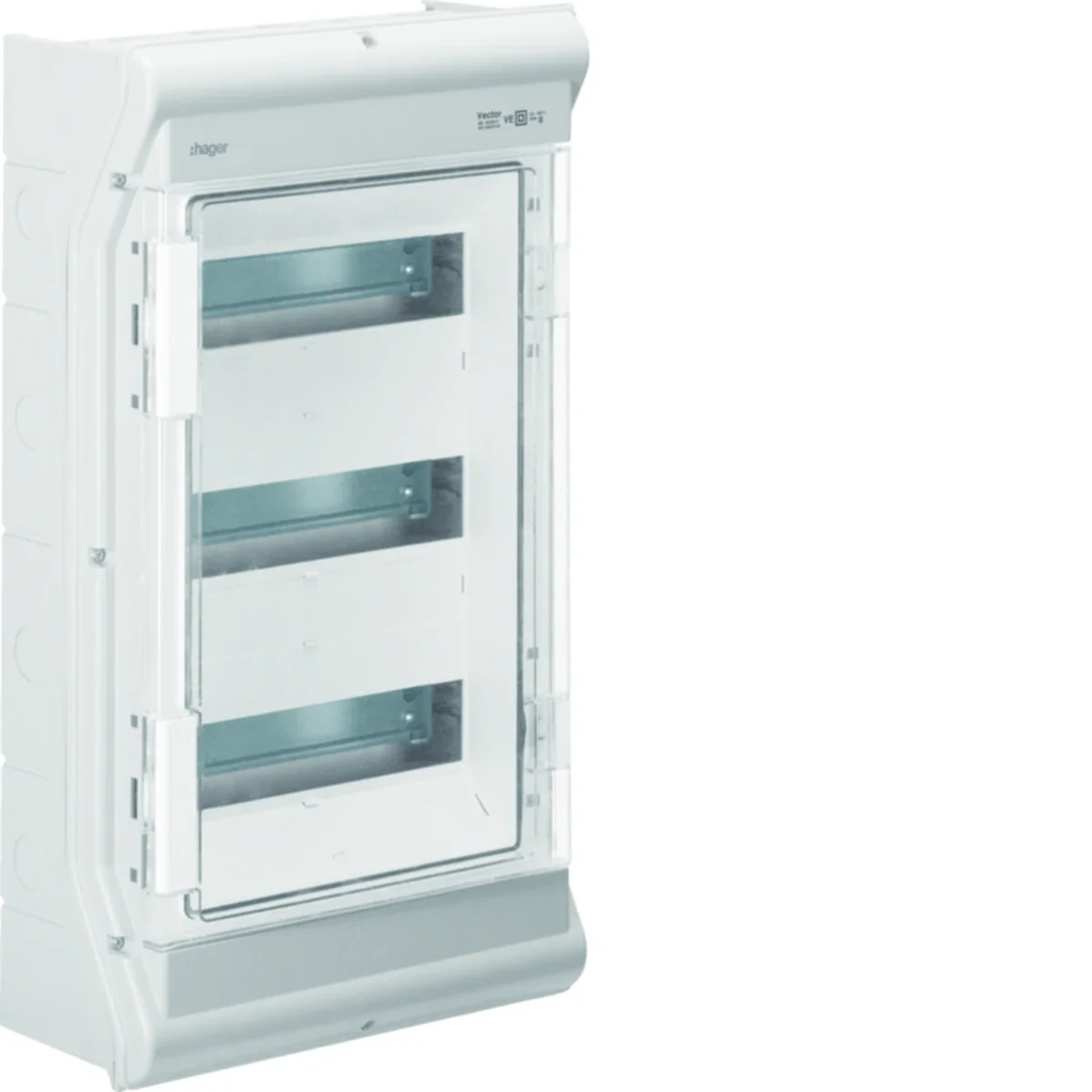

Vector Outdoor IP65-Aufputzschalttafeln
für Außenanwendungen
Aufputzschalttafeln
&bull ; für Geräte bis 63 A
• Ausführung mit Montageschiene TS35, 1-4 Reihen
• Für die Installation im Freien vorgesehen, aus Polycarbonat, beständig gegen die schädliche Wirkung von UV-Strahlung
• Möglichkeit der Montage an Masten und Masten mithilfe spezieller Halterungen (für VE106PN/SN und VE110PN/SN)
• Entflammbarkeitstest 850°C mit der Glühdrahtmethode gemäß EN 60695-2
• PE/N-Klemmen separat bestellt
• Möglichkeit der Heizung mit der Heizung FL252Z
• Isolationsklasse II, IP65, IK08
• Farbe RAL 7035 (lichtgrau)
• Normen: DIN VDE 0603 Teil 1, EN 60439-3, IEC 60670-24
• verschließbar

Tiefe [mm]

151
Montage

Aufputzmontage
Breite [mm]

310
Anzahl der Module

36

Anzahl der Reihen

3
Schutzgrad

IP65
Höhe [mm]

552
PKWIU

27.12.40.0

Weitere technische Daten

Montageart

Aufputz
Breite in Teilungseinheiten

36
Wykonanie pokrywy

geschlossen
Werkstoff des Gehäuses

Kunststoff
Breite

310 mm
Innentiefe

151 mm
Mit Montageplatte

Nein
Farbe

grau
Schutzart (IP)

IP65
Art der Schließung

sonstige

Anzahl der Reihen

3
Art der Abdeckung

Tür
Transparenter Deckel/Tür

Ja
Höhe

552 mm
Tiefe

151 mm
DIN-Schiene

Ja
Anbaumöglichkeit

Ja
RAL-Nummer

7035
Mit Schloss

Nein

Eine Art Paket		Karton	Paleta
Menge	1 stk.	1 stk.	30 stk.
Gewicht (kg)	2,902	3,221	119,630
Breite (m)	0,310	0,336	0,800
Länge (m)	0,552	0,168	1,100
Tiefe (m)	0,151	0,565	1,200
