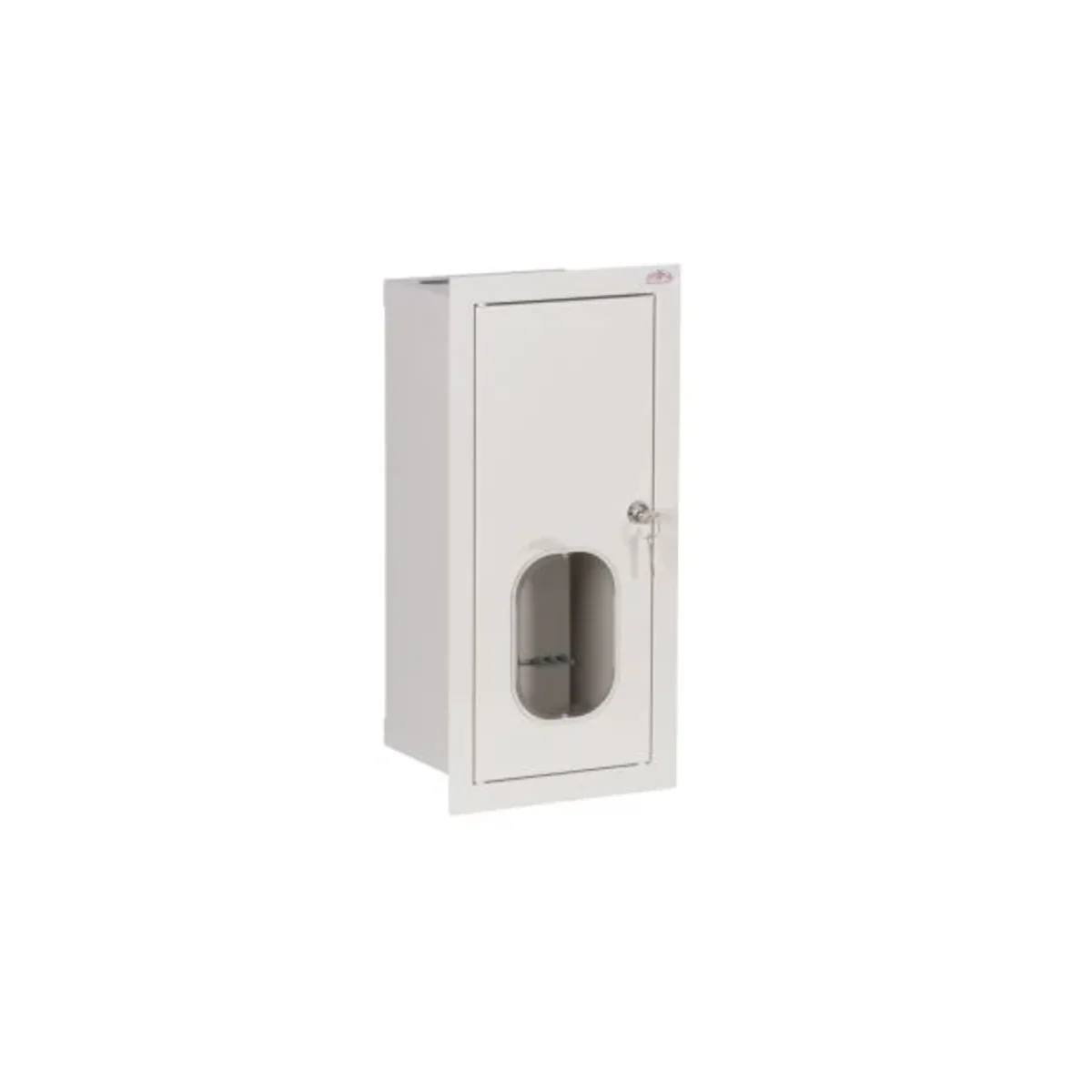

Metall-Unterputz-Zählerschalttafel RL 1F6 ZSZ RL 1F 6 ZSZ

Anwendung:

Niederspannungs-Innenschaltanlagen können je nach Art der installierten Geräte zusammen mit der Stromverteilung folgende Funktionen erfüllen: - Steuerung elektrischer Geräte - Steuerung und Überwachung des Produktionsprozesses

Installationsmethode: Wandeinbau
Betriebsbedingungen: Luftfeuchtigkeit ÷50 %
Umgebungstemperatur: max. 40 °C, min. -5 °C
Gehäuse der NS-Schaltanlage:

Stahlblech, 1 mm dick, mit Schutzlack in der Farbe RAL 9002, elektrostatisch aufgetragen

Elektrische Parameter:

Dauernennstrom:
- angegeben in der Katalogkarte In <100 A
Anschluss-Nennspannung: Un=380 V
Nenn-Isolationsspannung: Ui=500V
Schutzklasse: I
Schutzart: IP 31

Im Standard-Set sind enthalten:

Gehäuse aus Stahlblech
Schutzmaske
Tür mit Riegel oder Schloss verschlossen, massiv oder mit Glas
Kunststoffsockel Sockel für 1- und/oder 3-Phasenzähler
TH 35/7,5-Schiene
Terminalschienen mit Isolatoren
Satz Schrauben + Muttern
Schutzleiter
Rund- und Rechteckstecker aus Kunststoff
Ein Satz Aufkleber mit Montageanleitung
