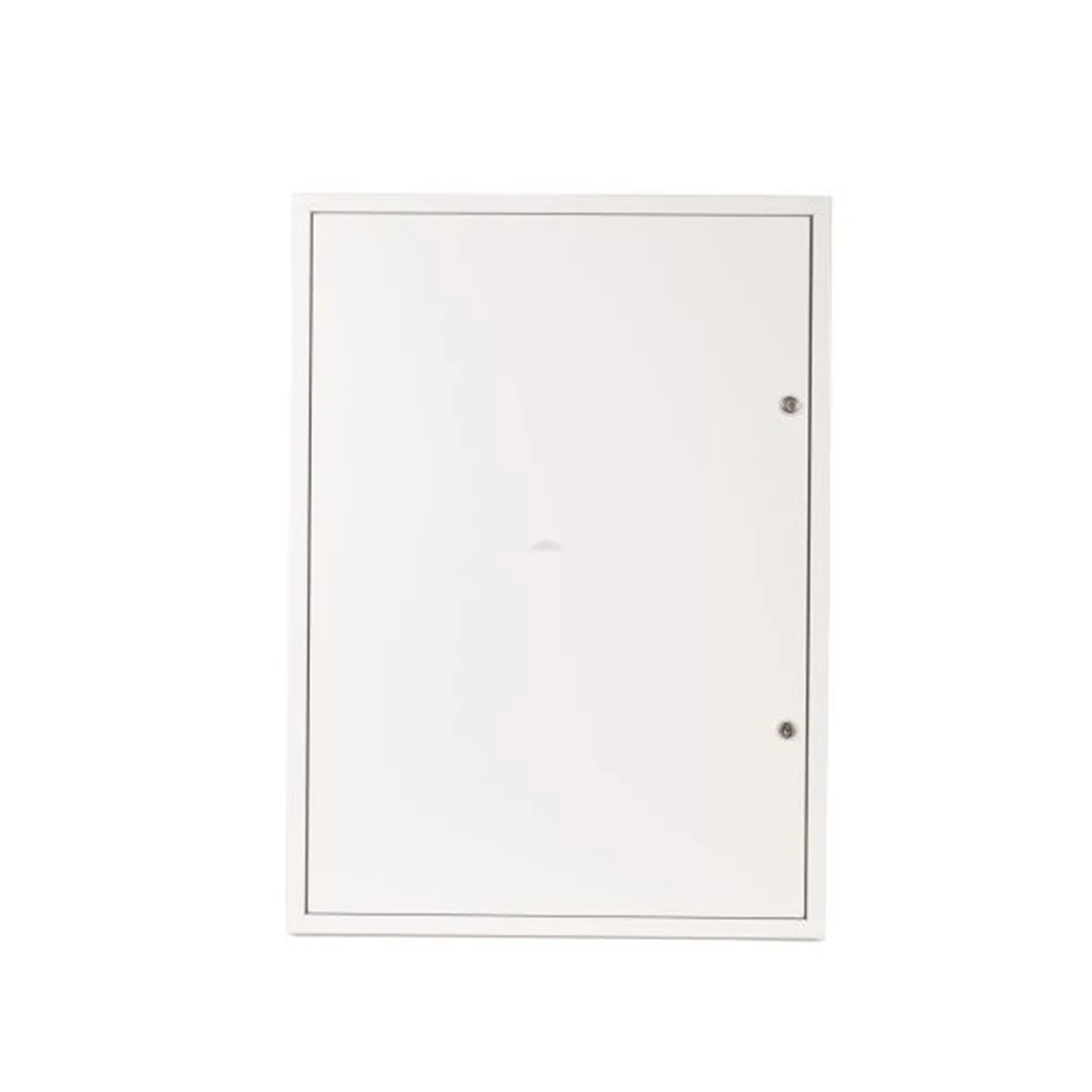

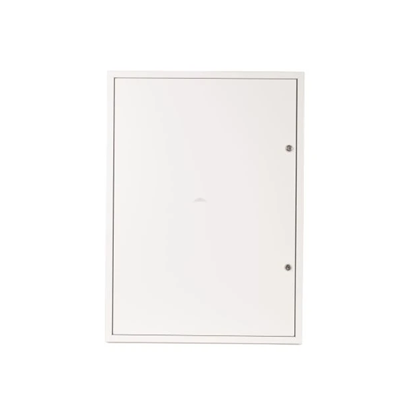

Aufputz-Schaltanlage „Schnellmontage“ NRPsm 96 Z NRPSM 96 (4X24) Z

Anwendung:

Niederspannungs-Innenschaltanlagen können je nach Art der installierten Geräte zusammen mit der Stromverteilung folgende Funktionen erfüllen: Steuerung elektrischer Geräte, Steuerung und Überwachung des Produktionsprozesses.
Sie ermöglichen den Zusammenbau von bis zu (6x24) oder (7x18) Modulen. Dank des einzigartigen Designs erleichtern sie die Arbeit des Installateurs, die Montage des Geräts und die Befestigung erfolgen auf der freiliegenden Montageplatte, und erst nach dem Anschließen der Kabel wird das Vorderteil (Gehäuse) darauf aufgesetzt
< br>Betriebsbedingungen: Luftfeuchtigkeit 50 %
Umgebungstemperatur: max. 40 °C, min. -5 °C

Elektrische Parameter:

Nenndauerstrom: In ? 100A
Nennisolationsspannung - 500V
Nennschaltspannung - 400V
Schutzklasse - I
Schutzart - IP 30
Standardabmessungen NRP SM (Breite x Höhe x Tiefe): 220 620 x 240 645 130


Möglichkeit der Ausführung nach individueller Spezifikation des Kunden und in Konfiguration mit Schloss und Fenster

Die Standardausführung umfasst:

Gehäuse aus Stahlblech,
mit Riegel oder Schloss verschlossene Tür, massiv oder mit Glas,
Schutzabdeckung,
TH 35/7,5-Schiene,
Anschlussschienen mit Isolatoren, Schrauben + Muttern,
Schutzleiter, runde und rechteckige Endkappen aus Kunststoff
ein Satz Aufkleber mit Montageanleitung
