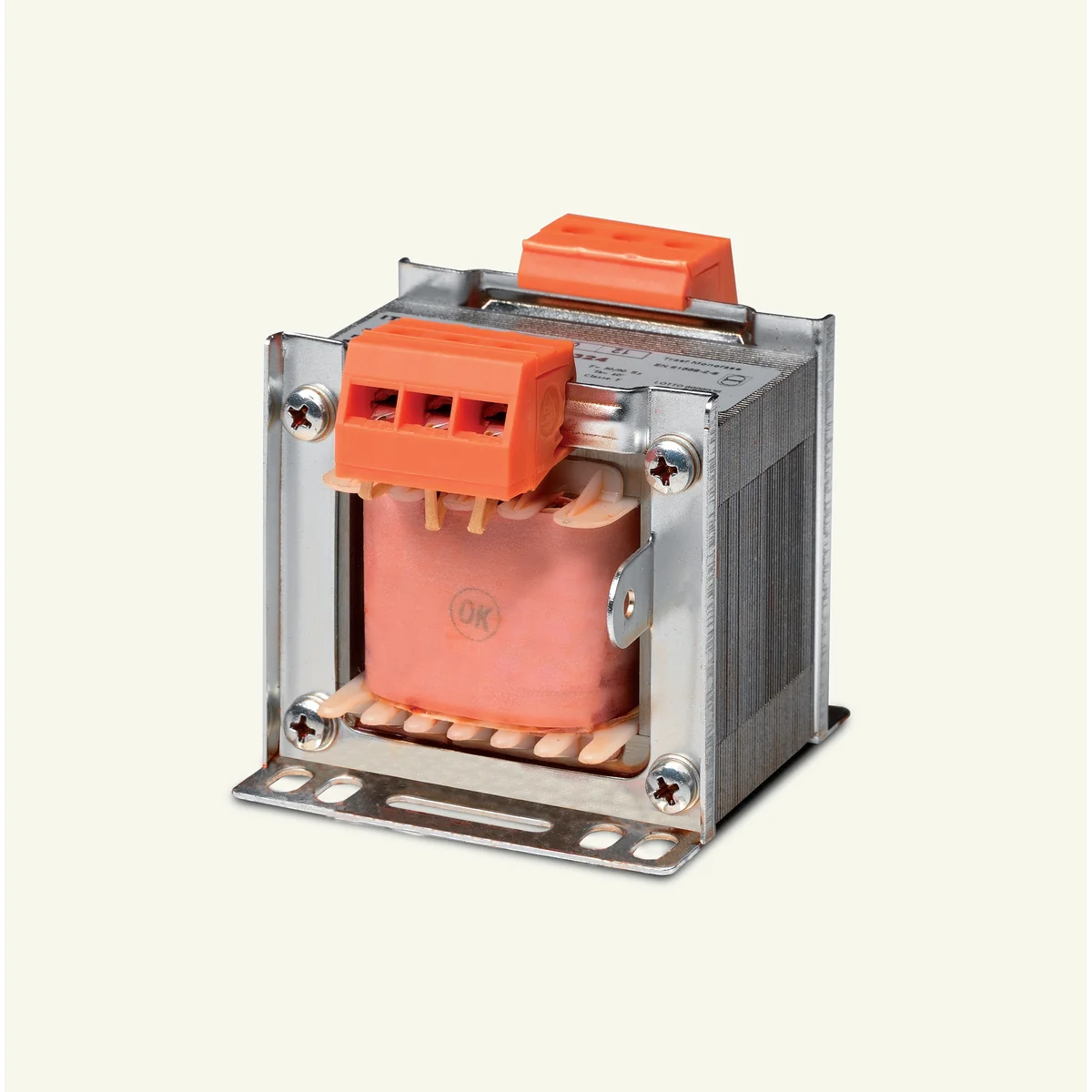

Einphasiger Sicherheitstransformator TR EURO 1f 12-0-12V 160VA 003801343

Niederspannungstransformatoren dienen dazu, elektrische Geräte mit der erforderlichen Nennspannung zu versorgen. Transformatoren der ETITRAFO-Gruppe verfügen über keinen internen Kurzschlussschutz, daher muss ein entsprechender externer Schutz verwendet werden. Auf den Typenschildern von Transformatoren ist der Wert des erforderlichen Nennstroms der Sicherung angegeben, die den Transformator vor den Auswirkungen eines Kurzschlusses schützt. Der Schutz der Primärseite des Transformators sollte unter Berücksichtigung des beim Einschalten des Transformators entstehenden Stoßstroms ausgewählt werden, der in ca. 10 Millisekunden einen Wert erreichen kann, der etwa das 25-fache des Nennstroms des Transformators beträgt. Als Absicherung des Transformators eignet sich in diesem Fall am besten eine gG- oder aM-Sicherung träge oder ein MCB-Automatikschutz (Überstromschutzschalter, z. B. ETIMAT) mit Kurzschlusscharakteristik D. Es sollte eine Absicherung der Sekundärseite des Transformators erfolgen B. mit einer Sicherung mit gF- oder gG-Charakteristik oder mit einem Überstromschutzschalter (z. B. ETIMAT) mit B- oder C-Kurzschlusscharakteristik.
