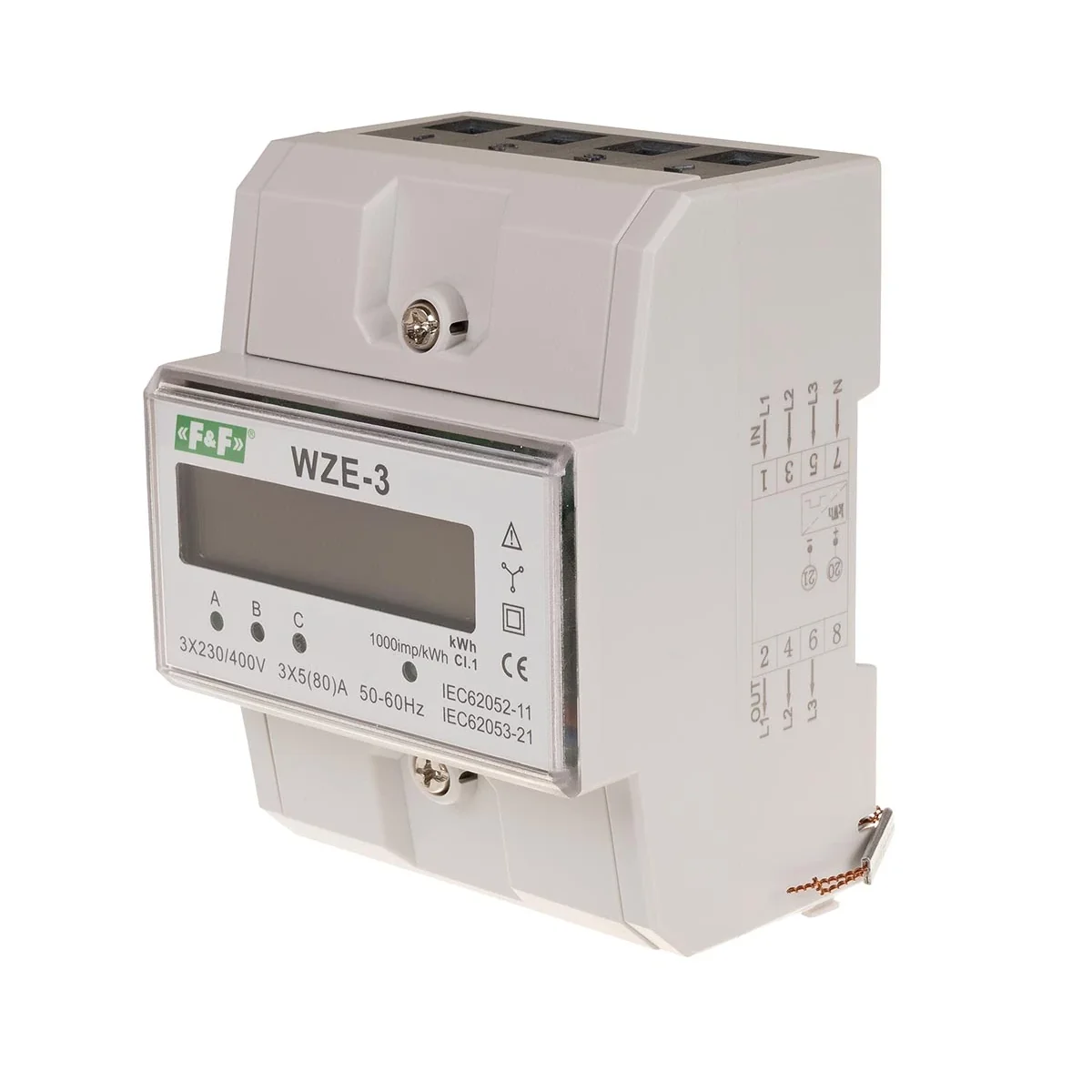

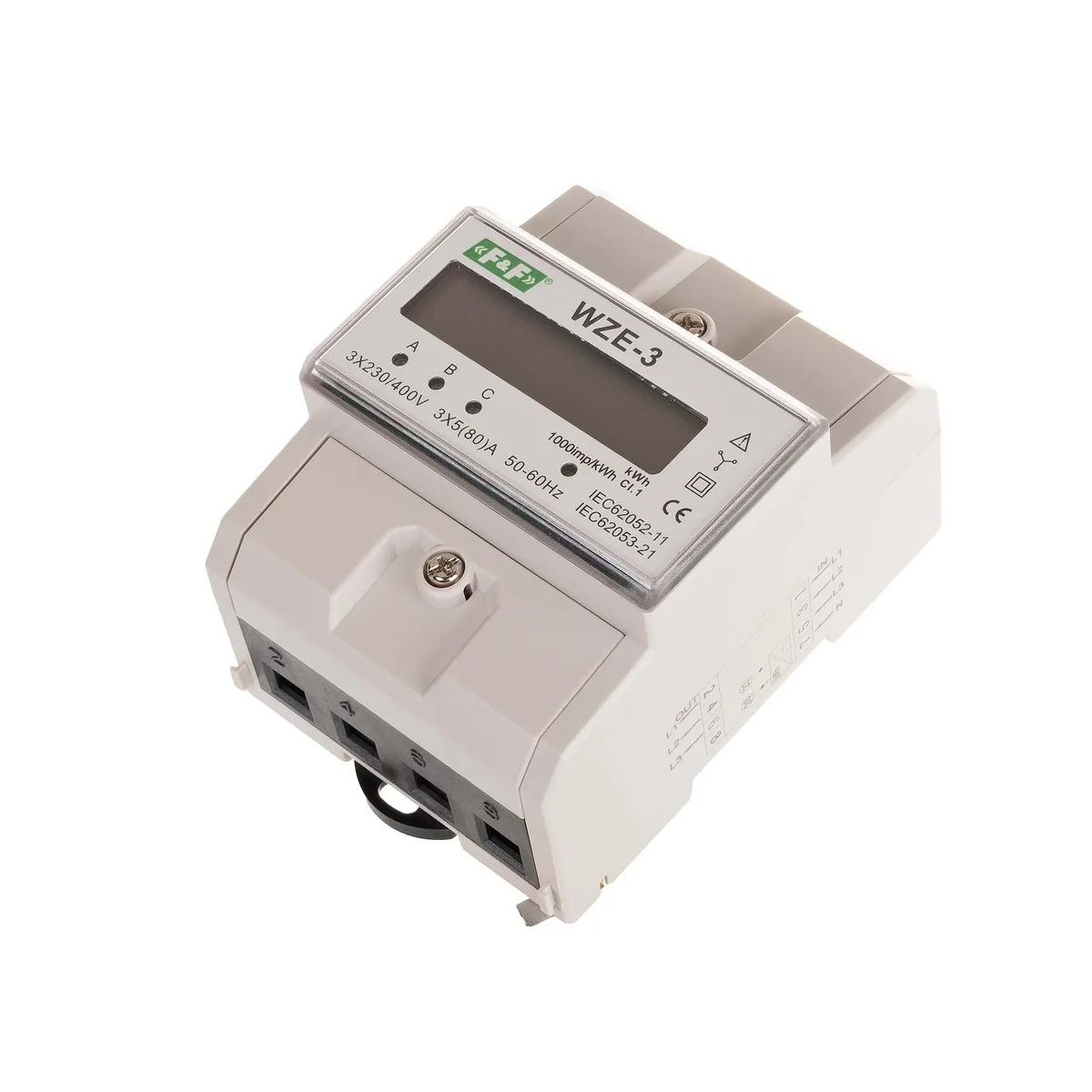

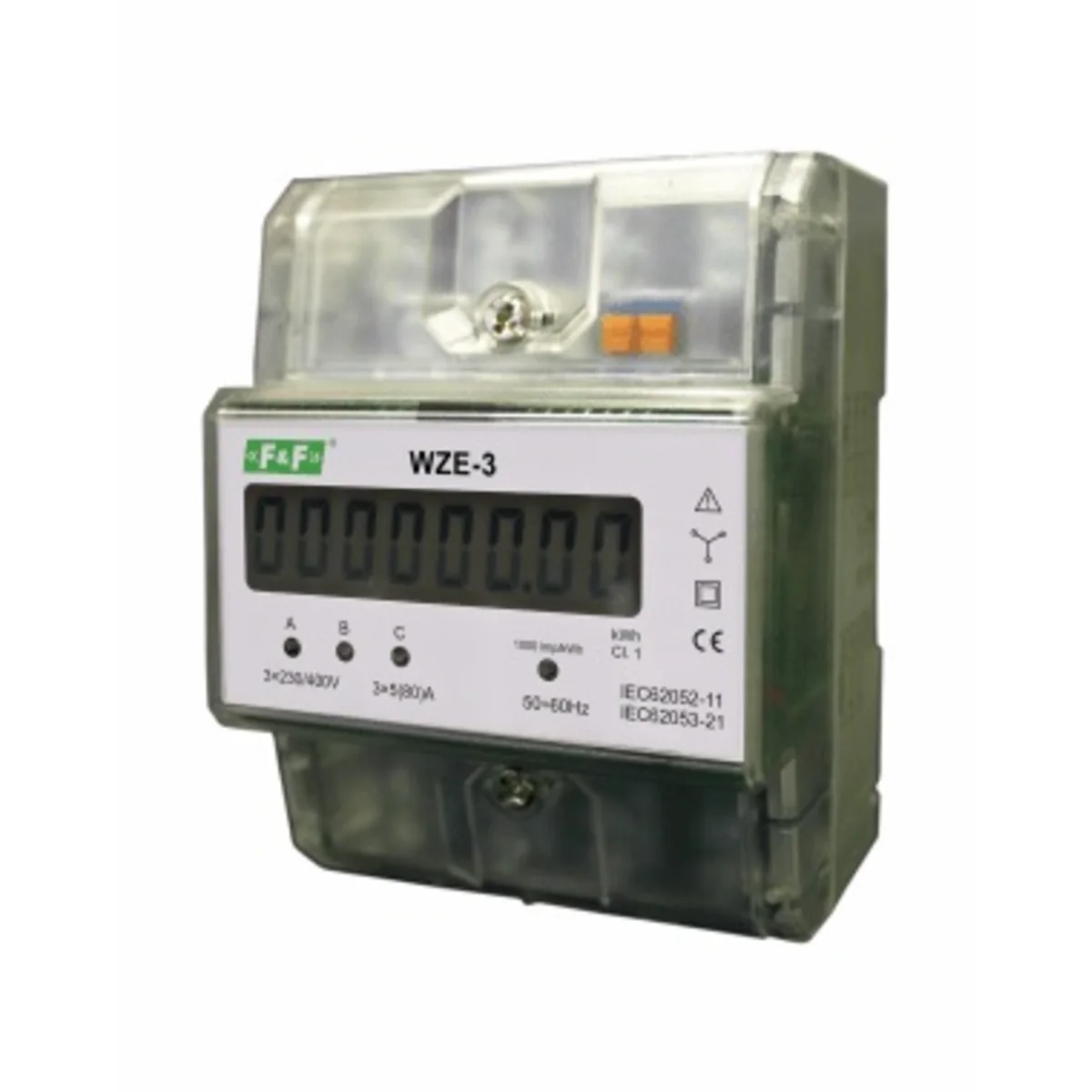

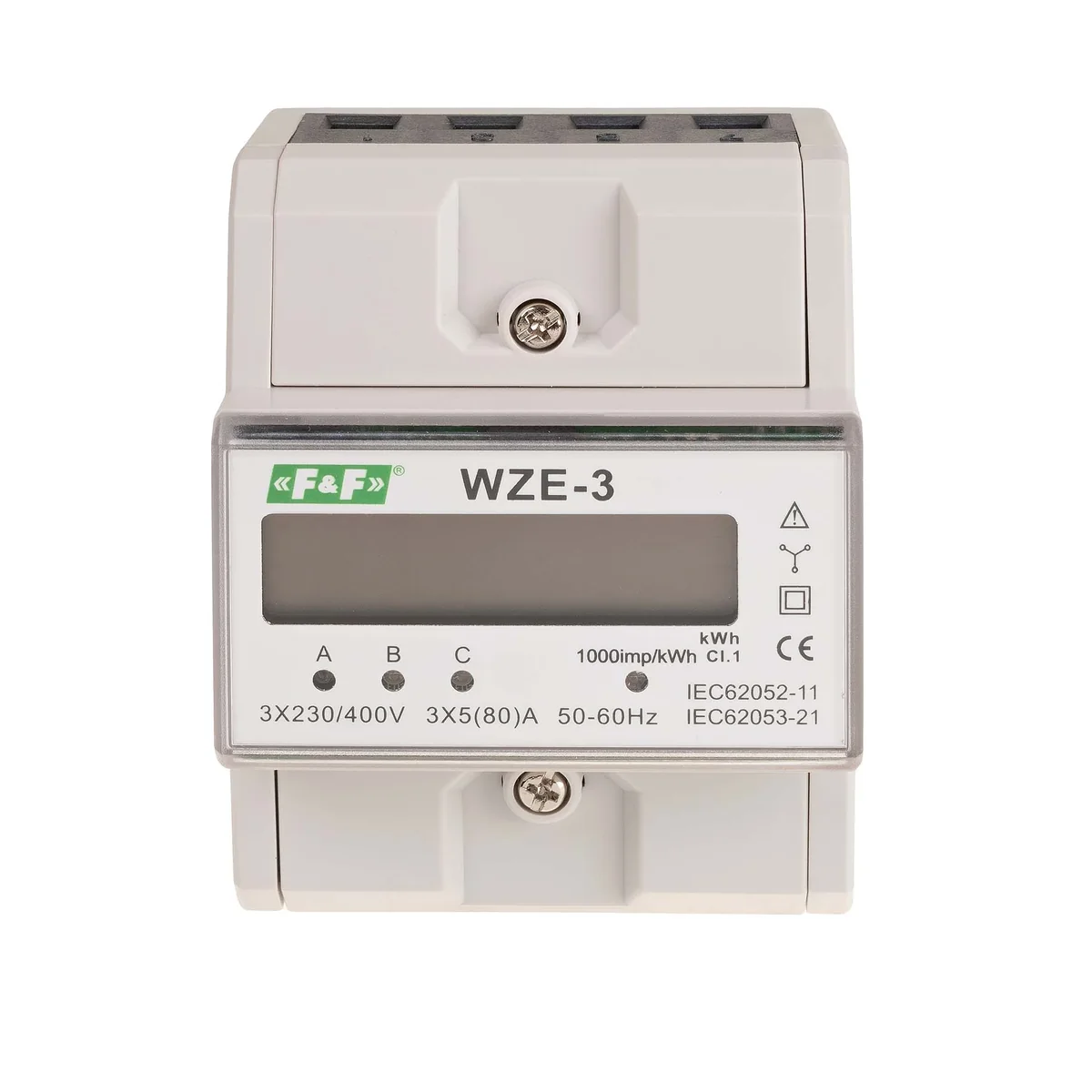

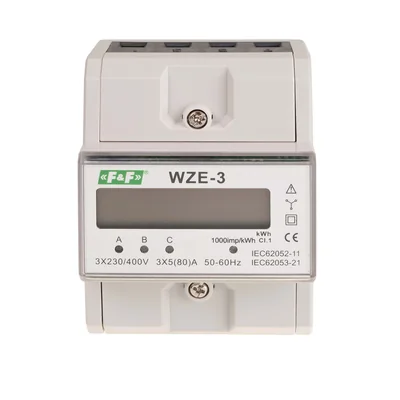

Stromanzeiger 3-phasig Klasse 1 3x230V+N, 3x10 (80A) WZE-3

Bestimmungsgemäße Verwendung
WZE-3 ist ein statisches (elektronisches), Kalibrierter Anzeiger für Dreiphasen-Wechselstrom im Gleichstromsystem.

Referenzspannung      3×230/400V+N
Grundstrom*     5A
maximaler Strom*     80A
Mindeststrom*     0,04A
Genauigkeitsklasse     B
Laden Sie Ihren eigenen Indikator herunter     <10VA; <2W
Anzeigebereich     0÷99999,99kWh
Anzeigekonstante     (1Wh/imp)  1000imp/kWh
Stromverbrauchssignalisierung     3×Rote LED
kWh-Anzeige     LED rot
Impulsausgang SO+ SO-     offener Kollektor
Anschlussspannung SO+ SO-     <30V DC
Anschlussstrom SO+ SO-     <27mA
konstant SO+ SO-     (1Wh/imp)  1000imp/kWh
Impulszeit SO+ SO-     35ms
Betriebstemperatur     -20÷55°C
Anschluss     16-mm-Schraubklemmen²
Abmessungen     4,5 Module (75mm)
Montage     auf TH-35mm-Schiene
Schutzart     IP20

Bedienung
Spezielle Elektronik für unter Durch den Einfluss des fließenden Stroms
und der angelegten Spannung in jeder Phase werden Impulse erzeugt, die proportional zum in dieser Phase verbrauchten Strom sind. Der Energieverbrauch in der Phase wird durch das Blinken der entsprechenden LED (L1, L2, L3) angezeigt. Die Summe der Impulse aus den drei Phasen, signalisiert durch das Blinken der LED-Diode (800 Impulse/kWh), wird in die im gesamten Dreiphasensystem verbrauchte Energie umgewandelt und deren Wert auf der Segment-LCD-Anzeige angezeigt. Dezimalstellen sind Hundertstel (.01 KWh =10Wh).


Achtung!Der Anzeiger verfügt über einen Impulsausgang SO+ - SO-. Dies ermöglicht den Anschluss eines weiteren Impulsgeräts (SO), das die vom Anzeigegerät erzeugten Impulse liest. Für den korrekten Betrieb des Anzeigers ist es nicht erforderlich, ein zusätzliches Gerät anzuschließen.
Der Anzeiger verfügt über die Möglichkeit, die Abdeckungen der Klemmen abzudichten. Ein- und Ausgänge, die verhindern, dass das Messgerät umgangen wird.
