Reflektometer TDR-410 WMPLTDR410

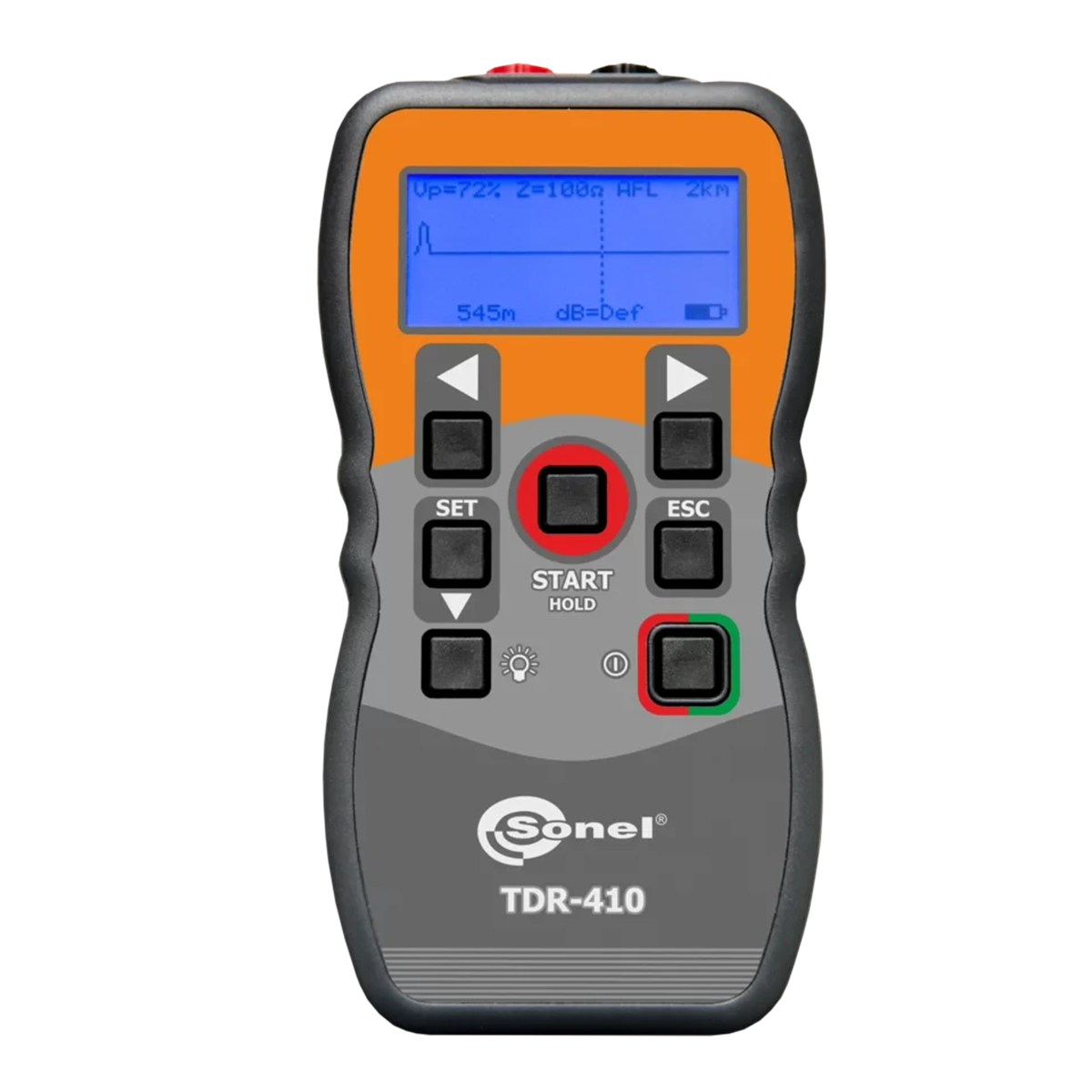

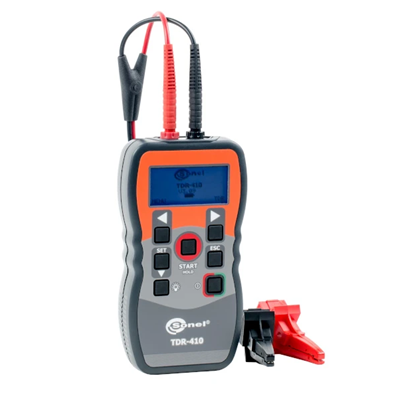

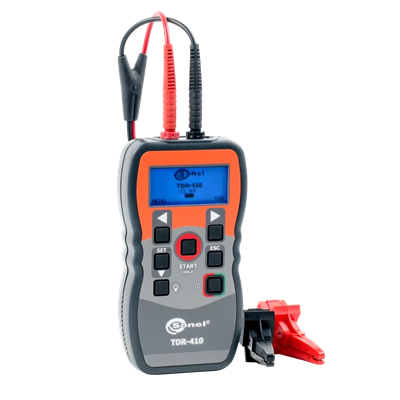

TDR-410 Reflektometer.

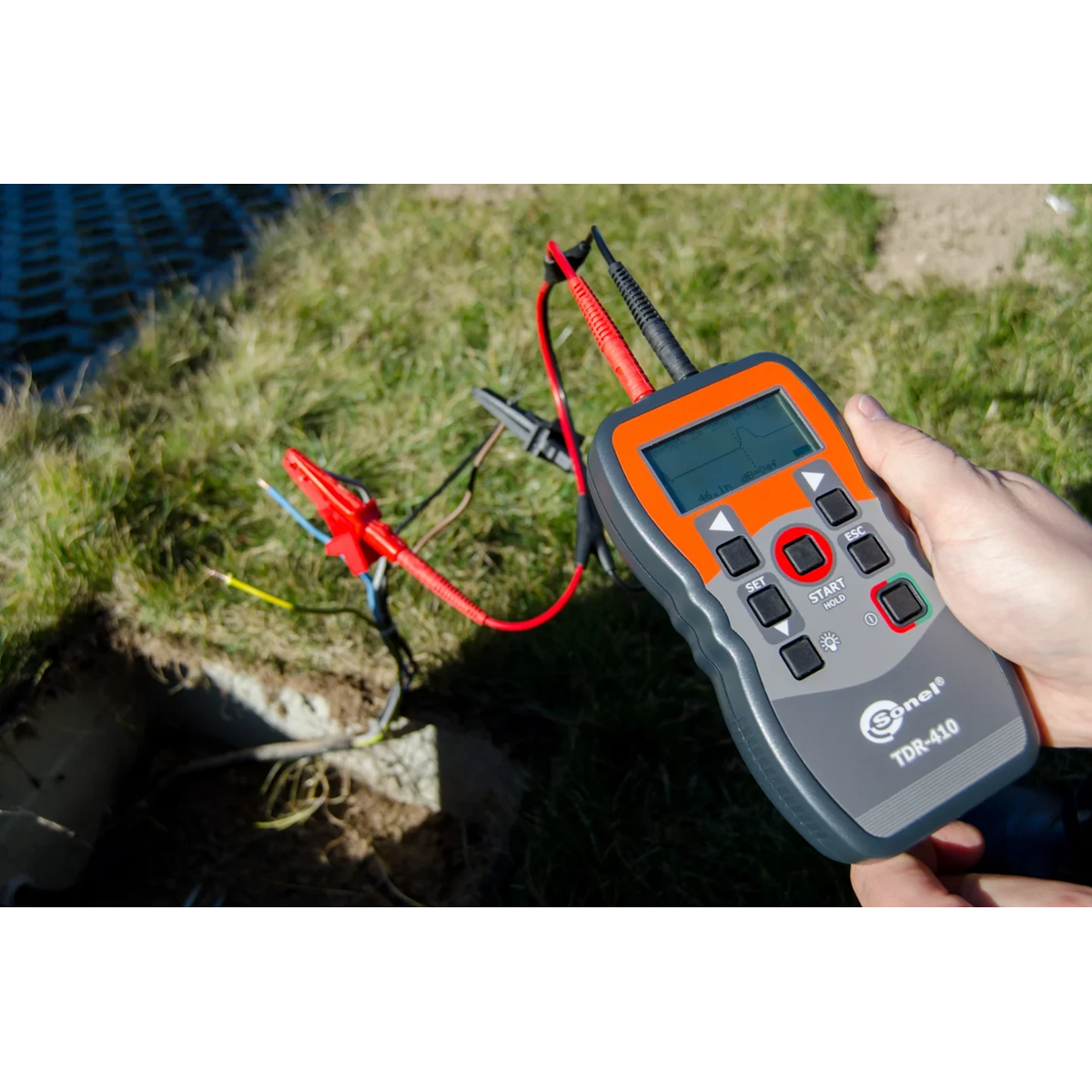

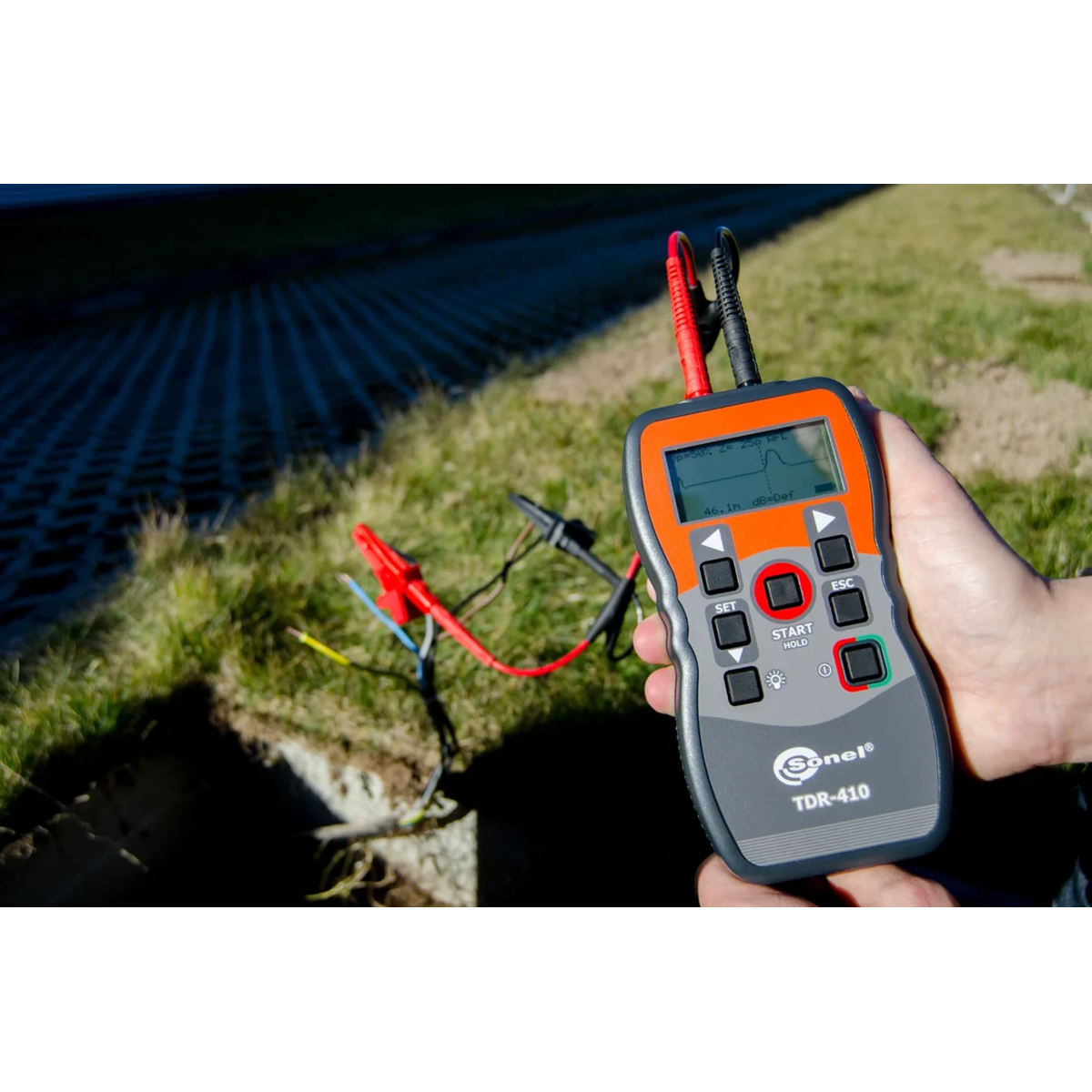

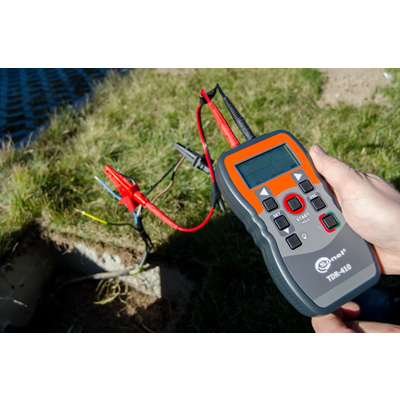

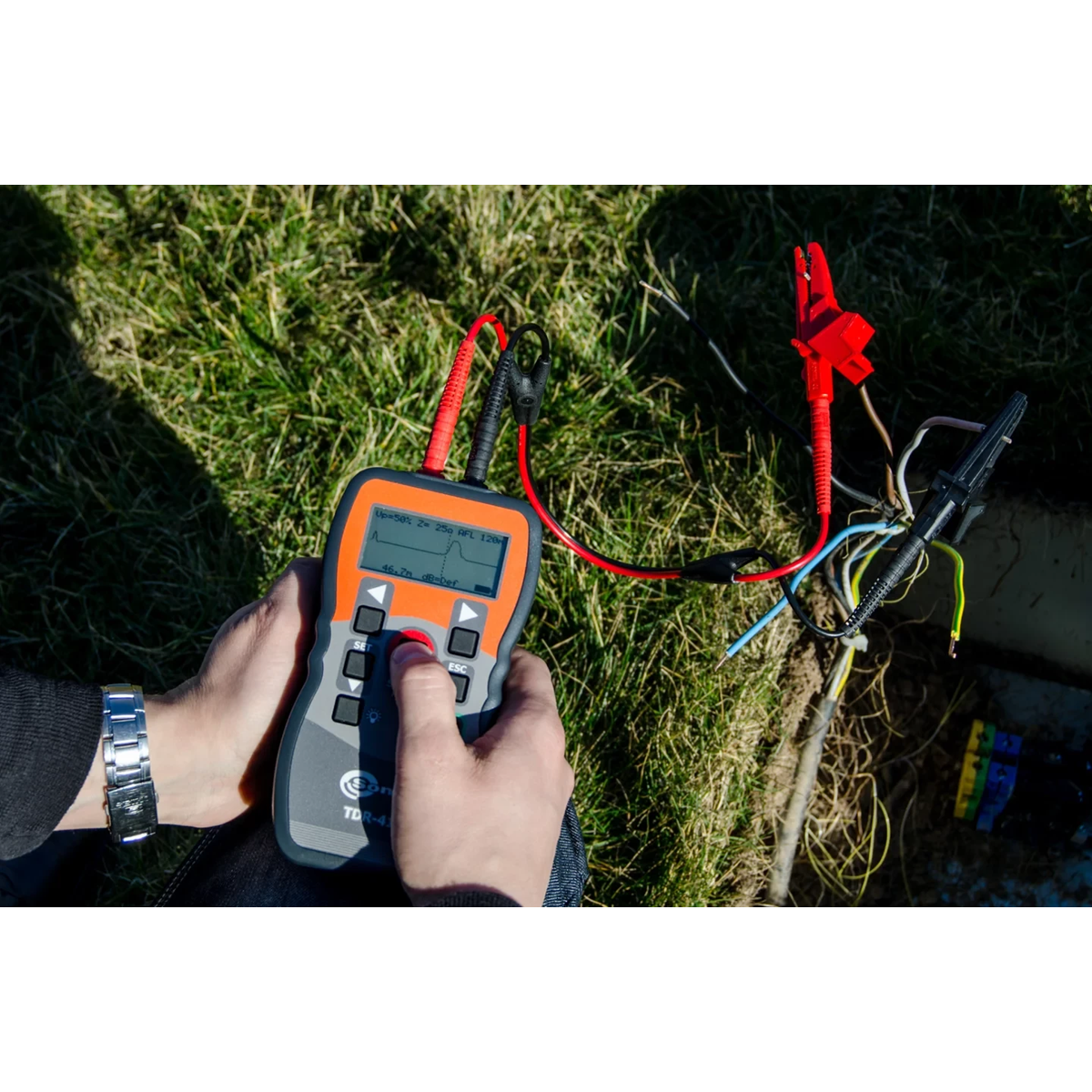

Möglichkeiten:

• Ort der Beschädigung von Stromkabeln.
• Fehlerortung in Kupfer-Telekommunikationskabeln.
• Fehlerortung in Koaxialkabeln.
• Fehlerortung in der Infrastrukturverkabelung.
• Erkennung von Brüchen und Kurzschlüssen , Feuchtigkeitsschäden und weitere Änderungen der Kabelimpedanz.
• Grafische Darstellung des Kabelschadens mit automatischer Anzeige der Entfernung zum Fehler auf dem Bildschirm.

Eigenschaften :

• Automatischer oder manueller Betriebsmodus:
• Automatische Fehlerortungsfunktion (AFL),
• Betriebsmodus mit manueller Reichweite und Empfindlichkeit Auswahl,
• Einzelmessung manuell ausgelöst oder kontinuierliches Scannen,
• 11 verfügbare Messbereiche von 7 m bis 4000 m, wählbar im manuellen oder automatisch ausgewählten Modus,
• maximal Länge der Messung: bis zu 4000 m von einem Ende des Kabels,
• Messung „tote Zone“ auf 0,5 m begrenzt,
• 2,5-Zoll-LCD-Display mit Hintergrundbeleuchtung,
• Automatische Scan- oder manuelle Triggermessung,
• Empfindlichkeit manuell eingestellt oder automatisch angepasst,
• Impedanzanpassungsanpassung,
• Ausbreitungskoeffizientenanpassung von 1 % bis 99 %,
• dichtes und mechanisch belastbares Gehäuse.
• geringe Abmessungen und geringes Gewicht.

Technische Daten:

• Messbereiche: 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 4 km
• Bereichsauswahl: manuell oder automatisch
• Auflösung: ca. 1 % des gewählten Bereichs
• Messgenauigkeit: 1 % des Bereichs
• Empfindlichkeit:
• min. 3 Pixel pro Fehlerreflexion
• bei 4 km auf 0,6 mm Kupferkabel
• Ausbreitungskoeffizient: 1 % … 99 % oder 2,5 … 148,5 m/μs< /li>
• Ausgabe Impuls: 5 Vp-p (offener Schaltkreis)
• Ausgangsimpedanz: einstellbar – 25, 50, 75 und 100 Ω
• Ausgangsimpulsbreite: 3 ns … 3 μs (automatisch bei Bereichsauswahl). )
• Scanmodus: Einzel- oder Dauermessung (2 Messungen pro Sekunde)
• Akustischer Signalgeber: 810 ... 1110 Hz
• Stromversorgung: 4 x AA 1,5 V Alkaline-Batterien oder 4 x AA NiMH-Batterien
• Betriebszeit mit einem Satz Batterien: 30 Stunden. Kontinuierlicher Scan
• Automatische Abschaltung: nach 1, 2, 3, 5 Min. oder inaktiv
• Anzeige: LCD 64 x 128 Pixel mit Hintergrundbeleuchtung
• Betriebstemperatur: -10 °C … +50 °C
• Lagertemperatur: -20 ° C … +70 °C
• Stromschutz: 250 V AC
