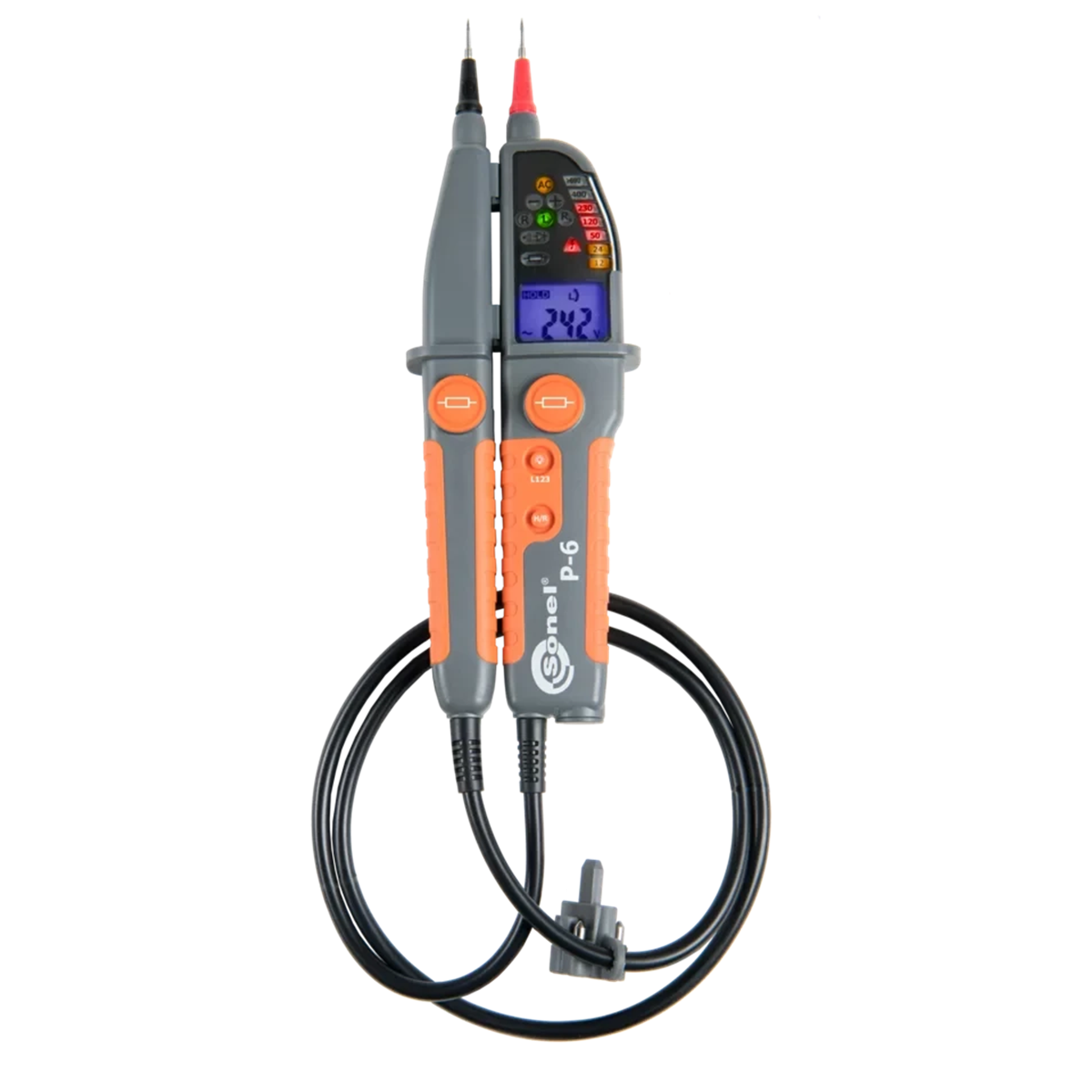

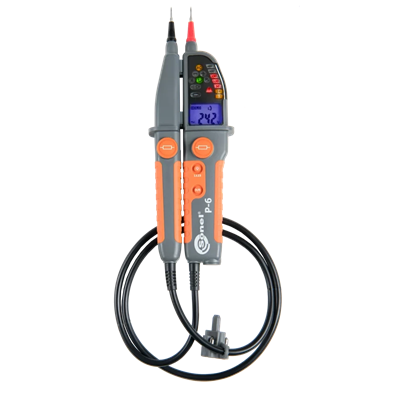

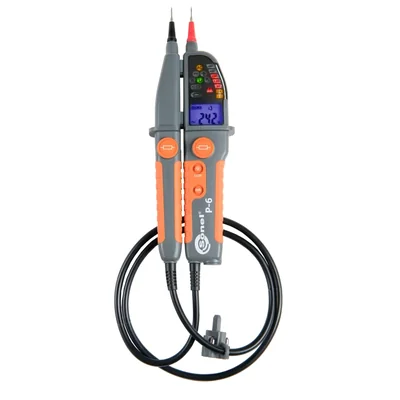

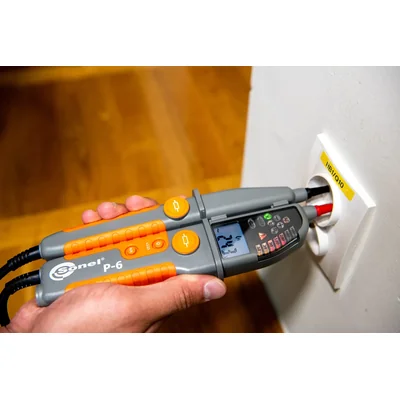

P-6 Bipolare Spannungsanzeige WMGBP6

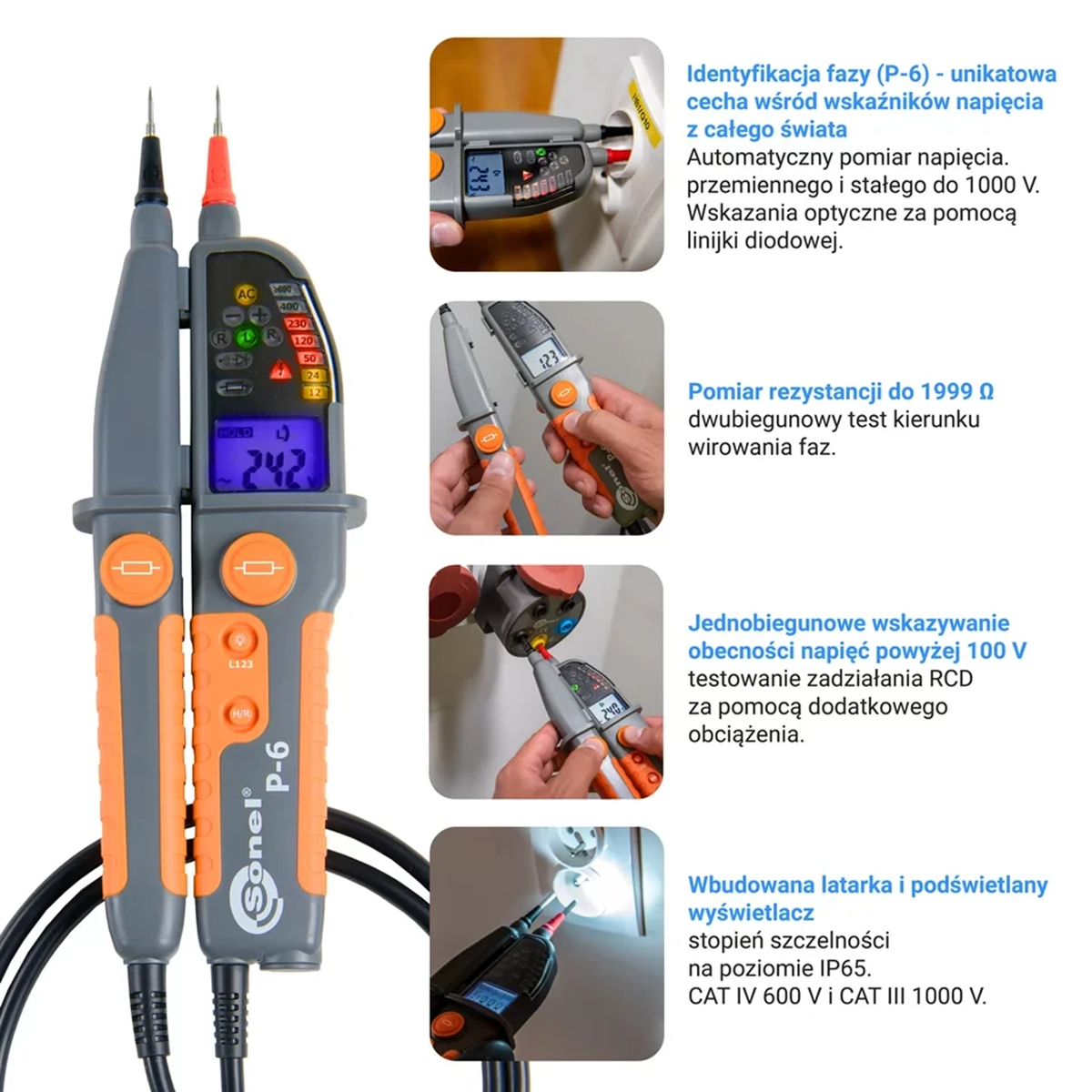

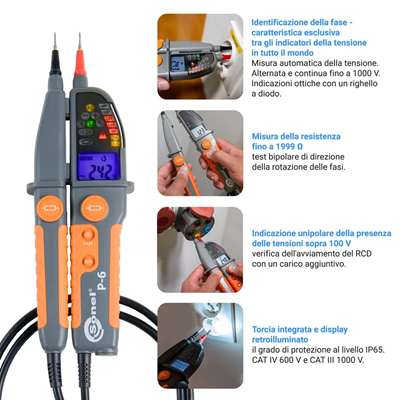

Bipolarer Spannungsanzeiger SONEL P-6 verfügt über alle Merkmale, die den Spannungsanzeiger P-4 und den Spannungsanzeiger P-5 auszeichnen. Darüber hinaus verfügt das P-6-Modell über eine Phasenidentifikationsfunktion, mit der Sie die Phasenkonformität (und deren Vor- oder Nachlauf) im Verhältnis zur Phase am Referenzobjekt überprüfen können.

Schlüssel Funktionen und Attribute des P-Instruments -6:

• Phasenidentifikationsfunktion zur Überprüfung der Phasenkonformität mit der Referenzphase,
< li>automatische Spannungsmessung Wechsel- und Gleichstrom bis 1000 V,
• optische Anzeigen mittels einer Diodenzeile und zusätzlich einer LCD-Anzeige ,
• akustische Signale bei Überschreitung gefährlicher Spannungen von 50 VAC und 120 VDC,
• Prüfung der RCD-Aktivierung mit einer zusätzlichen Last,
• Durchgangsanzeige, automatisch nach Anschluss an das Objekt,
• bipolarer Phasendrehrichtungstest,
• unipolare Anzeige des Vorhandenseins von Spannungen über 100 V,
• Widerstandsmessung bis 1999 Ω,
• Möglichkeit zum Festhalten des Messergebnisses dank HOLD-Funktion,
< li>Verstärktes Zweikomponentengehäuse zur Vermeidung mechanischer Beschädigungen und Stürze,

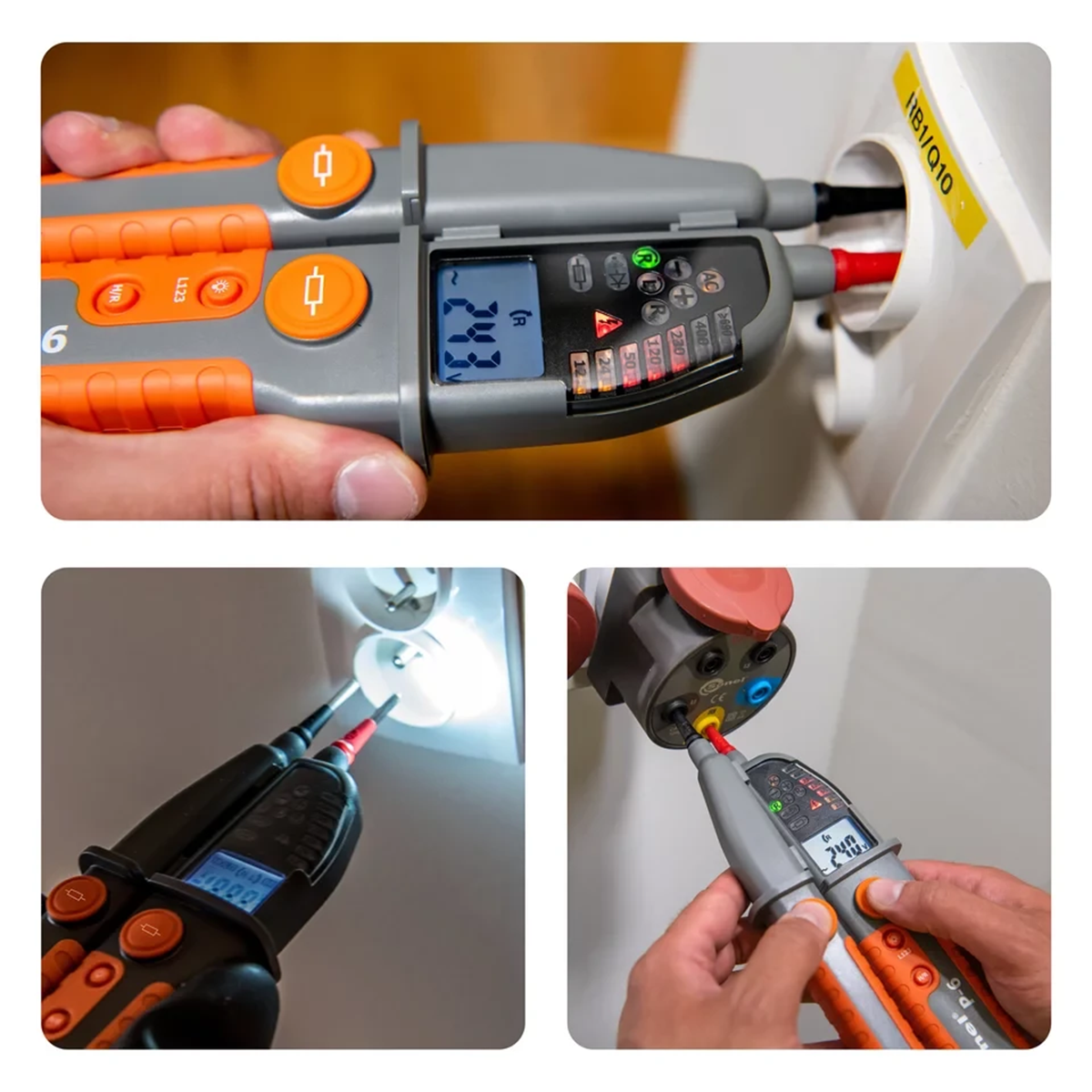

• eingebaute Taschenlampe und hintergrundbeleuchtetes Display für Messungen bei unzureichender Beleuchtung,
• Schutzart IP65 garantiert Staubdichtigkeit und Schutz vor Überflutung,
• Sicherheit durch die Messkategorie CAT IV 600 V und CAT III 1000 V.< /li>

Technische Daten:

Phase Identifikationsfunktion:

• maximale Zeit für Phasenidentifikation: 20 Sekunden
• Bestimmung der Phase relativ zur Referenz: identisch (L1), voreilend (L2) , nacheilend (L3)

Messung von Gleich- und Wechselspannungen:

• auf einer Diodenlinie (Balkendiagramm): 12 , 24, 50, 120, 230, 400, ≥690 V,
• auf einem hinterleuchteten LCD-Display bis 1000 V,
• Bestimmung der Spannung: AC- oder DC-Polarität.< /li>

Durchgangsprüfung:

• Signalisierung für Widerstand für R≤ 400 kΩ,
• Licht- und Tonsignalisierung.

Widerstandsmessung:

• Messbereich nach oben bis 1999 Ω.

Phasendrehanzeige:

• Phasenfolgeanzeige für >100 V.

Einpolige Phasenanzeige:

• optische und akustische Signalisierung für >100 V.

Fehlerstromschutzschalter-Test:

• Test von IΔn 30 mA-Schutzschaltern.

Weitere Daten:

• Display: hintergrundbeleuchtetes LCD 3½ Ziffern, Ablesung 1999 mit Funktionsanzeigen.
• Halten des Ergebnisses: HOLD-Taste zum Halten des Ergebnisses auf der LED-Leiste und dem LCD-Display.
• Betriebsfrequenz: 16..400 Hz.< /li>
• Messkategorie gemäß PN-EN 61010-1: CAT III 1000 V, IV 600 V.
• Art der Isolierung gemäß PN-EN 61010-1: doppelt, Klasse II.

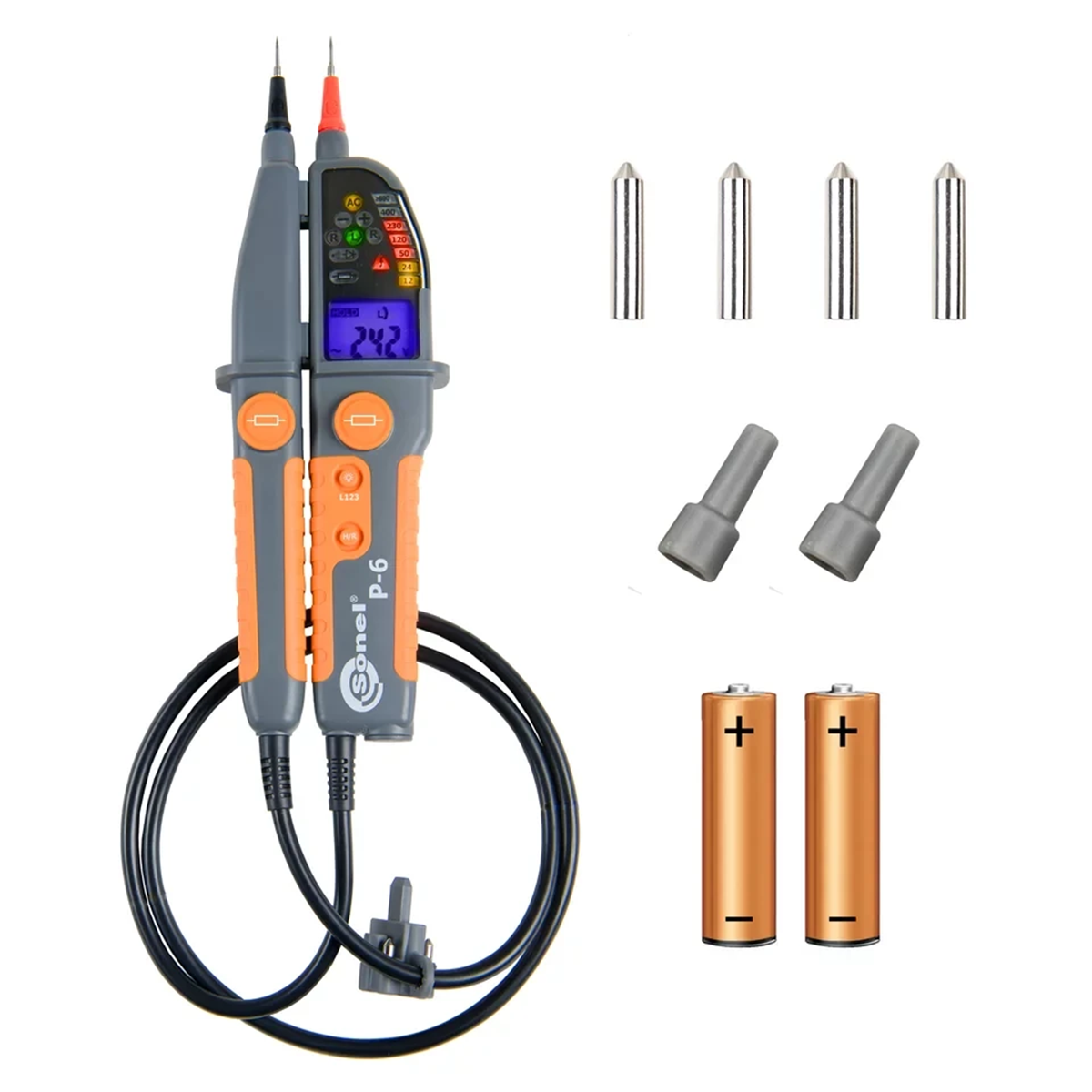

• Stromversorgung des Messgeräts: 2 x LR03 AAA 1,5 V (Alkalizellen empfohlen).
• Betriebs-/Lagertemperatur: -15..+55°C / -20..+70°C ;C.
• Gewicht ohne Batterien: 267 g.
• Messtipps: Ø2 mm/ Ø 4mm/L 4mm (GS38).
• Beleuchtung der Messstelle: eingebaute Taschenlampe.
• Die Geräte erfüllen die Anforderungen der folgenden Normen: PN-EN 61326-1, PN-EN 61326-2-2, PN-EN 61010-1, EN 61243-3.
